Case CX80C Midi Excavadora Manual del Operario 47914694 – PDF DOWNLOAD

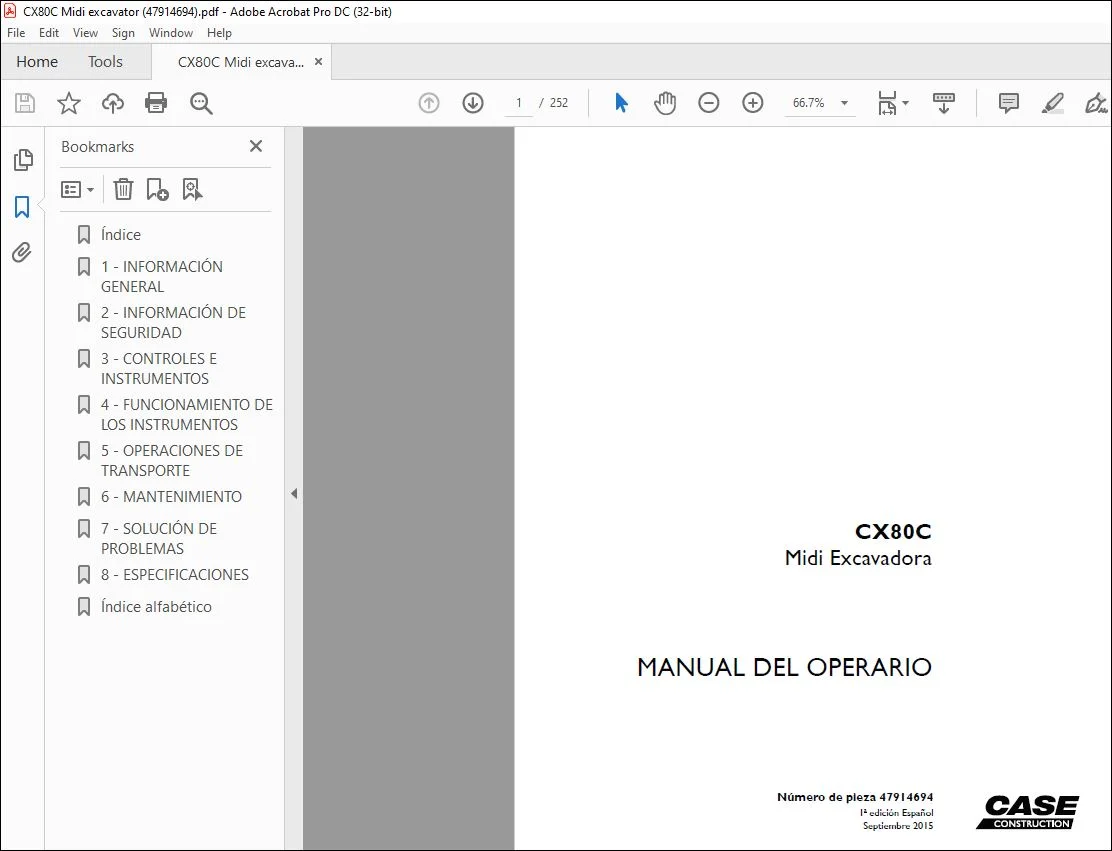

IMÁGENES VISTA PREVIA DEL MANUAL:

DESCRIPCIÓN:

Case CX80C Midi Excavadora Manual del Operario 47914694 – PDF DOWNLOAD

– INFORMACIÓN GENERAL:
Nota para el propietario:
La utilización incorrecta de esta máquina puede causar lesiones corporales o la muerte. Antes de utilizar esta
máquina, asegúrese que cada operador:
• Han sido instruidos acerca del uso correcto y seguro de la máquina.
• Han leído y comprendido el manual correspondiente de la máquina.
• Han leído y comprendido todos los rótulos de seguridad de la máquina.
• Mantienen la zona despejada de otras personas.
• Aprenden y ensayan la utilización segura de los mandos de la máquina en un sitio seguro y despejado, antes de
utilizar la máquina en el lugar de trabajo.

• El respeto de las leyes y reglamentaciones correspondientes y de las instrucciones de CASE CONSTRUCTION en
  cuanto al funcionamiento y mantenimiento de la máquina forma parte de su responsabilidad.
• La máquina ha sido diseñada y construida de conformidad con las normas de más alta calidad. Satisface todas las
  reglamentaciones vigentes en materia de seguridad. No obstante, el riesgo de que se produzcan accidentes no se
  puede excluir por completo. Por este motivo, es esencial respetar las normas y precauciones de seguridad básicas.
• Lea detenidamente este manual y preste especial atención a las instrucciones relacionadas con la seguridad, el
  funcionamiento y el mantenimiento con el fin de evitar los riesgos de lesión al utilizar o reparar la máquina.
  Las herramientas y equipos estándar de esta máquina están diseñados para efectuar todo tipo de movimiento de
  tierras y operaciones de manipulación. Si desea utilizar esta máquina para la manipulación de cargas (trabajos de
  colocación de tuberías, trabajos de alcantarillado, trabajos de encofrado, etc.), asegurarse de que está diseñada
  para realizar este tipo de trabajo. Para este tipo de trabajo, la máquina debe disponer de válvulas de seguridad, de
  un cuadro de manipulación de cargas que corresponda al tipo de máquina y a su equipo y de un punto de fijación de
  carga. También, se deben respetar estrictamente todos los requisitos legales.
• No utilice esta máquina para ninguna aplicación o fin que no sea el descrito en este manual. Si se utiliza esta máquina
  para trabajos que requieran equipos, accesorios o herramientas especiales, consultar con su concesionario CASE
  CONSTRUCTION para estar seguro de que las adaptaciones o modificaciones aportadas se realizan de conformidad
  con las especificaciones técnicas de la máquina y respondan a la reglamentación en vigor en materia de seguridad.
• Cualquier modificación o adaptación no autorizada por el fabricante puede invalidar la conformidad inicial de la máquina con los requisitos en materia de seguridad.
• La máquina se debe someter a inspecciones regulares cuya frecuencia variará según el tipo de uso. Consulte con
  su concesionario CASE CONSTRUCTION.

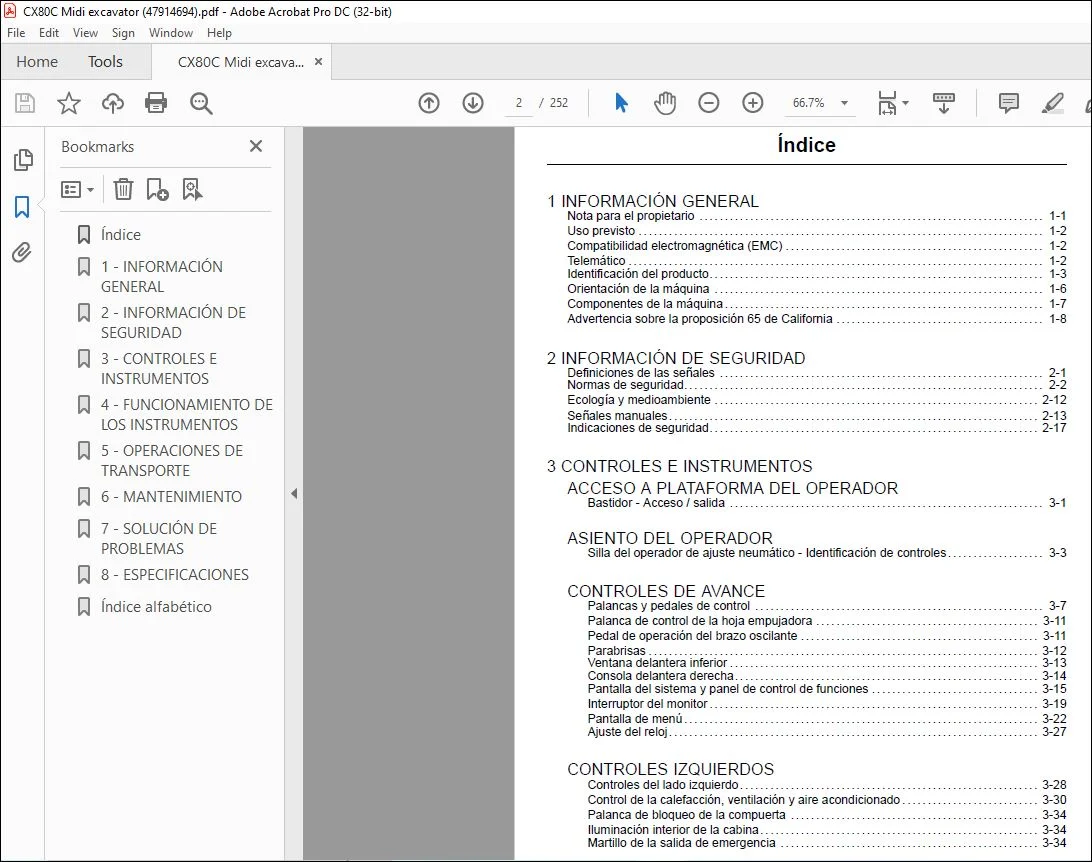

TABLA DE CONTENIDO:

Case CX80C Midi Excavadora Manual del Operario 47914694 – PDF DOWNLOAD

1 INFORMACIÓN GENERAL
Normativa de seguridad 1-1
Normativa de seguridad 1-2
Nota para el propietario 1-3
Identificación de productos 1-5
Partes derecha, izquierda, delantera y trasera de la máquina 1-8
Interferencias electromagnéticas (EMC) 1-8
Descripción de los componentes principales 1-9
2 INFORMACIÓN DE SEGURIDAD
Normativa de seguridad 2-1
RÓTULOS DE SEGURIDAD 2-8
Señales manuales 2-26
3 CONTROLES/INSTRUMENTOS
ACCESO A PLATAFORMA DEL OPERADOR
Bastidor – Acceso / salida 3-1
Colocación de los controles y los accesorios del compartimento del operador 3-3
ASIENTO DEL OPERADOR
Asiento con suspensión neumática 3-5
CONTROLES DE AVANCE
Palancas de control manuales y pedales 3-9
Parabrisas 3-14
Ventana delantera inferior 3-15
Consola delantera derecha 3-16
Pantalla del sistema y panel de control de funciones 3-17
Interruptor del monitor 3-22
Pantalla de menú 3-25
Difusor de partículas diésel (DPD) 3-32
Ajuste del reloj 3-43
CONTROLES DEL LADO IZQUIERDO
Brazo de control izquierdo 3-44
Control de la calefacción, ventilación y aire acondicionado 3-45
Palanca de cancelación del funcionamiento y barra de seguridad 3-49
Iluminación interna de la cabina 3-50
Martillo de la salida de emergencia 3-50
Interruptor de control de bloqueo y desbloqueo del acoplador rápido de la herramienta
(Opcional) 3-51
Ventanas correderas de la puerta 3-51
CONTROLES DEL LADO DERECHO
Brazo de control derecho 3-52
Radio de la cabina 3-53
Consola derecha 3-56
Gancho de percha para abrigos 3-57
Posavasos 3-57
Palanca de control de la hoja empujadora (sólo máquinas estándar) 3-58
CONTROLES DE RETROCESO
Caja de fusibles 3-59
Revistero 3-59
Compartimento con refrigeración y calefacción 3-60
Compartimento de almacenamiento 3-60
CONTROLES SUPERIORES
Cortina del techo 3-61
Trampilla del techo 3-61
Visera solar (opcional) 3-61
CONTROLES EXTERIORES
Depósito de combustible 3-62
Espejos retrovisores 3-63
Cámara retrovisora 3-65
Caja de almacenamiento delantera 3-65
Puertas laterales 3-66
Interruptor principal de la batería (según equipamiento) 3-67
Cubierta del motor 3-68
Paneles inferiores 3-69
Depósito del limpiaparabrisas 3-69
Argollas de manipulación de carga 3-70
Orificios de remolque 3-71
Válvulas de seguridad (opcional) 3-72
Válvulas de suministro de la herramienta opcional (opcional) 3-72
Bomba de llenado del depósito de combustible (según equipamiento) 3-73
Protección de la cabina (ROPS y FOPS) 3-75
4 INSTRUCCIONES DE FUNCIONAMIENTO
PUESTA EN SERVICIO DE LA UNIDAD
Cabina – Funcionamiento 4-1
Cabina – Procedimiento de rodaje 4-3
ARRANQUE DE LA UNIDAD
Protección antirrobo 4-4
Arranque del motor 4-7
Consecución de la temperatura de funcionamiento de la máquina 4-9
Funcionamiento del motor 4-10
Funcionamiento de la máquina a altas y bajas temperaturas 4-11
Funcionamiento de la máquina 4-12
PARADA DE LA UNIDAD
Parada del motor 4-14
DESPLAZAMIENTO DE LA UNIDAD
Desplazamiento de la máquina 4-15
Manipulación de la máquina 4-18
Manipulación de la carga 4-20
Utilización de la máquina 4-22
Acoplador rápido (opcional) 4-24
Bajada del accesorio en caso de avería 4-29
Ajuste e instalación de los espejos retrovisores 4-30
Circuitos hidráulicos auxiliares 4-33
Configuración de las palancas de control manuales 4-39
ESTACIONAMIENTO DE LA UNIDAD
Estacionamiento de la máquina 4-40
5 OPERACIONES DE TRANSPORTE
TRANSPORTE DE ENVÍO
Transporte de la máquina 5-1
Tirantes para el envío — Procedimiento 5-6
TRANSPORTE DE RECUPERACIÓN
Remolque 5-8
6 MANTENIMIENTO
INFORMACIÓN GENERAL
Instrucciones básicas 6-1
Fluidos, combustibles y lubricantes 6-5
Capacidad de líquidos y especificaciones de lubricante 6-9
Puntos de engrase 6-10
Niveles 6-18
Motor 6-20
Sistema de refrigeración 6-23
Sistema de combustible 6-26
Despresurización del sistema hidráulico 6-33
Circuito hidráulico 6-35
Filtro del aire 6-44
Engranajes reductores de la oscilación 6-47
Engranajes reductores del desplazamiento 6-49
Cadenas 6-51
Rodillos y ruedas intermedias de las orugas 6-54
Radiador y refrigeradores 6-55
Correa de transmisión del ventilador y el alternador 6-57
Ajuste de la holgura del balancín de la válvula del motor 6-58
Filtro del depósito de combustible 6-58
Extintor de incendios (no suministrado) 6-59
Protección del sistema eléctrico/electrónico durante las operaciones de carga o soldadura
6-60
Protección de la cabina (ROPS y FOPS) (opcional) 6-61
Inspección y limpieza de la cabina 6-61
Comprobación de los ajustes de la máquina 6-61
Piezas de plástico o resina 6-62
Comprobación de posibles fugas en los cilindros 6-62
Límites de desgaste de las puntas de los dientes de la cuchara de la retroexcavadora6-62
Sustitución de un diente de la cuchara de la retroexcavadora 6-63
Sustitución de la cuchara de la retroexcavadora 6-64
Comprobación de la apertura del gancho de bloqueo del acoplamiento rápido (opcional)
6-66
Aire acondicionado 6-68
Difusor de partículas diésel (DPD) 6-72
Inspección del muelle de gas 6-73
Especificaciones de par de apriete 6-74
Fusibles 6-75
Baterías 6-77
Alternador 6-81
Motor de arranque 6-81
Sustitución de la bombilla 6-82
CUADRO DE MANTENIMIENTO
Cuadro de mantenimiento 6-85
ALMACENAMIENTO
Preparación para el almacenamiento 6-88
Comprobaciones periódicas 6-89
Arranque tras almacenamiento 6-90
7 SOLUCIÓN DE PROBLEMAS
RESOLUCIÓN DE CÓDIGOS DE AVERÍA
Resolución de problemas del motor 7-1
8 CARACTERÍSTICAS TÉCNICAS
Especificaciones generales 8-1
Nivel de ruidos 8-4
Peso 8-4
Dimensión 8-5
