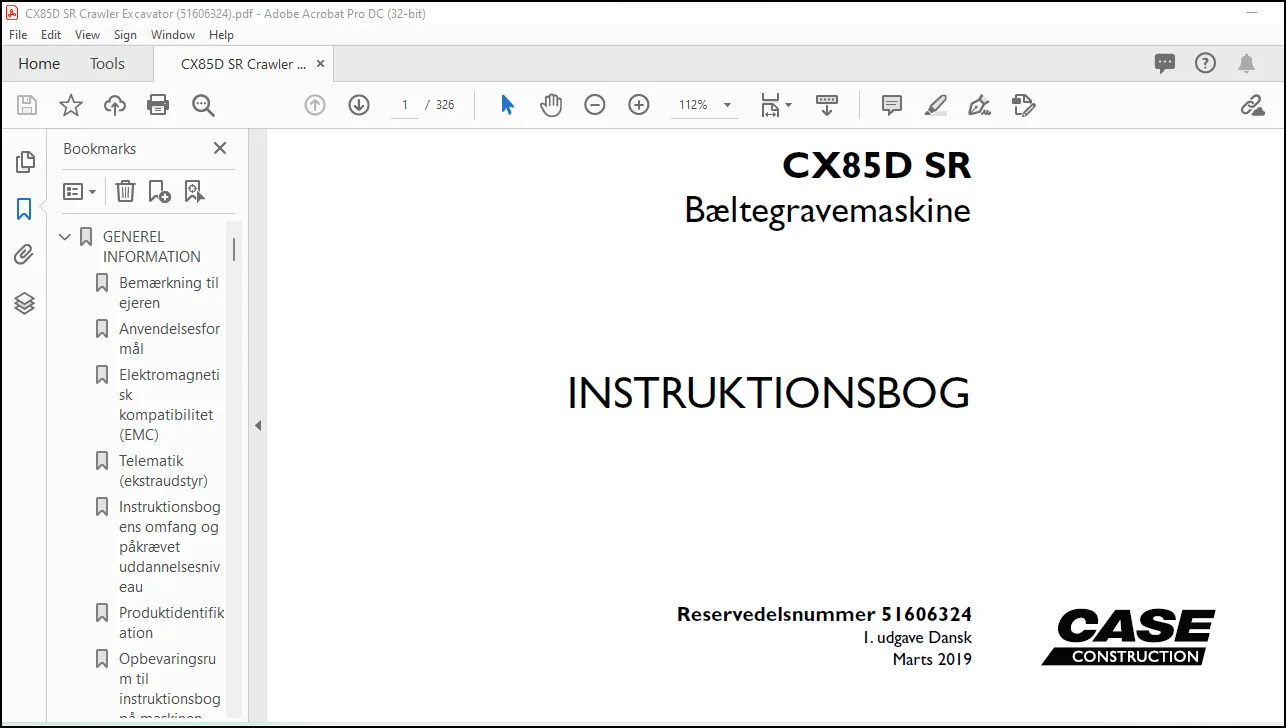

Case CX85D SR Bæltegravemaskine INSTRUKTIONSBOG(51606324) – PDF DOWNLOAD (Danish)

Description

Case CX85D SR Bæltegravemaskine INSTRUKTIONSBOG(51606324) – PDF DOWNLOAD (Danish)

BESKRIVELSE:

Case CX85D SR Bæltegravemaskine INSTRUKTIONSBOG Manual(51606324) – PDF DOWNLOAD (Danish)

GENEREL INFORMATION
Bemærkning til ejeren
Forkert betjening af denne maskine kan medføre tilskadekomst eller død. Inden betjening af maskinen, sørg
da for at hver fører:
• Er instrueret i sikker og korrekt brug af maskinen.
• Læser og forstår instruktionsbogen (-bøgerne), der hører til maskinen.
• Læser og forstår ALLE sikkerhedsmærkaterne på maskinen.
• Sørger for, at der ikke opholder sig andre personer i området.
• Lærer og øver sikker brug af maskinens betjeningsanordninger på et sikkert, tomt område, før maskinen tages i
brug.
Det er dit ansvar, at gældende love og bestemmelser overholdes, samt at CASE CONSTRUCTION instruktionerne
vedrørende maskinens betjening og vedligeholdelse følges.
Maskinen er udviklet og konstrueret efter de højeste kvalitetsstandarder. Den opfylder alle gældende sikkerhedsbestemmelser.
Men risikoen for uheld kan aldrig helt udelukkes. Derfor har det afgørende betydning at være opmærksom
på elementære sikkerhedsregler og anvisninger.
Læs denne instruktionsbog nøje, og vær særligt opmærksom på sikkerheds-, drifts- og vedligeholdelsesanvisningerne,
så du ikke risikerer personskade, når du betjener eller udfører service på maskinen.
Maskinens standardredskaber og værktøj er udviklet til alle former for jordflytnings- og håndteringsopgaver. Hvis
maskinen skal anvendes til løft af byrder (rør, stemkister, forskallinger mm.), skal du sikre dig, at maskinen er udviklet
til denne form for arbejde. Til denne slags arbejde skal maskinen være forsynet med sikkerhedsventiler, en
overbelastningsindikator, et lasthåndteringsdiagram, som svarer til maskintypen og dens udstyr, samt et løfteøje. Alle
lovmæssige krav skal også følges nøje.
Denne maskine må ikke bruges til nogen anden anvendelse eller formål end dem, der er beskrevet i denne instruktionsbog.
Hvis maskinen skal bruges til arbejde, der kræver specialudstyr, tilbehør eller redskaber, skal du kontakte
CASE CONSTRUCTION forhandleren for at sikre, at alle ændringer og tilpasninger, som foretages, er i overensstemmelse
med maskinens tekniske specifikationer samt de gældende sikkerhedsbestemmelser.
Enhver ændring eller tilpasning, der ikke er godkendt af producenten, kan ugyldiggøre maskinens oprindelige overensstemmelse
med sikkerhedskravene.
Der skal foretages regelmæssige eftersyn på maskinen; hvor ofte afhænger af formålet. Kontakt CASE CONSTRUCTION
forhandleren.
NB: Motoren og brændstofsystemet på din maskine er udviklet og konstrueret i henhold til lovbestemte emissionsstandarder.
I HENHOLD TIL LOVEN ER DET STRENGT FORBUDT for forhandlere, kunder og førere at ændre ved
disse ting. Manglende overholdelse kan resultere i bøder, betaling af udgifter til ændring, ugyldig garanti, retshandlinger
og eventuel konfiskering af maskinen, indtil den er omarbejdet til sin oprindelige tilstand. Service på og/eller
reparation af motoren må kun udføres af en faguddannet tekniker.
CASE CONSTRUCTION forhandleren kan hjælpe dig med yderligere oplysninger. Denne vil også yde enhver eftersalgsservice,
du måtte ønske, samt levere originale CASE CONSTRUCTION reservedele, så du altid er garanteret
højeste kvalitet.
Du kan få instruktionsbøger om drift, vedligeholdelse og reparation af maskinen hos CASE CONSTRUCTION forhandleren.
Kontakt CASE CONSTRUCTION forhandleren for at få hjælp til bestilling af de korrekte instruktionsbøger
til den aktuelle maskine og sikre hurtig og effektiv service.
CASE CONSTRUCTION forhandleren kan tage sig af bestillinger af instruktionsbøger, reservedelskataloger og servicemanualer.
Oplys altid maskinens type og serienummer, så CASE CONSTRUCTION forhandleren kan sørge for de korrekte
instruktionsbøger til maskinen

INDHOLDSFORTEGNELSE:

Case CX85D SR Bæltegravemaskine INSTRUKTIONSBOG Manual(51606324) – PDF DOWNLOAD (Danish)

GENEREL INFORMATION………………………………………………………………………………. 7
Bemærkning til ejeren…………………………………………………………………………. 7
Anvendelsesformål…………………………………………………………………………….. 8
Elektromagnetisk kompatibilitet
(EMC)…………………………………………………………… 8
Telematik (ekstraudstyr) ……………………………………………………………………… 8
Instruktionsbogens omfang og påkrævet uddannelsesniveau…………………………………………… 9
Produktidentifikation…………………………………………………………………………. 11
Opbevaringsrum til instruktionsbog på maskinen…………………………………………………… 15
Maskinens retning…………………………………………………………………………….. 15
Maskinkomponenter…………………………………………………………………………….. 16
EF-erklæring om overensstemmelse……………………………………………………………….. 20
SIKKERHEDSINFORMATION…………………………………………………………………………….. 23
Definitioner på sikkerhedserklæringer…………………………………………………………… 23
Sikkerhedsregler……………………………………………………………………………… 24
Økologi og miljø……………………………………………………………………………… 33
Håndsignaler…………………………………………………………………………………. 34
Støjemission…………………………………………………………………………………. 38
Vibrationsniveauer……………………………………………………………………………. 39
Sikkerhedsskilte……………………………………………………………………………… 40
INSTRUMENTER OG BETJENINGSGREB…………………………………………………………………….. 57
Adgang til førerplads…………………………………………………………………………. 57
Dør og trin………………………………………………………………………………. 57
Førersæde……………………………………………………………………………………. 59
Førersæde………………………………………………………………………………… 59
Betjeningsanordninger, frem……………………………………………………………………. 63
Betjeningsanordninger, frem………………………………………………………………… 63
Forrude………………………………………………………………………………….. 67
Forreste nederste vindue…………………………………………………………………… 68
Betjeningsfunktioner i venstre side…………………………………………………………….. 69
Betjeningsfunktioner i venstre side…………………………………………………………. 69
Låsegreb…………………………………………………………………………………. 71
Styring af opvarmning, ventilation eller aircondition…………………………………………. 72
Belysning i førerhus………………………………………………………………………. 76
Nødhammer………………………………………………………………………………… 76
Skydevinduer på dør……………………………………………………………………….. 76
Betjeningsgreb i højre side……………………………………………………………………. 77
Betjeningsgreb i højre side………………………………………………………………… 77
Dozerbladets betjeningshåndtag……………………………………………………………… 80
Instrumentbræt……………………………………………………………………………. 81
Radio…………………………………………………………………………………….106
Betjeningsanordninger bagud…………………………………………………………………….111
Sikringsboks………………………………………………………………………………111
Knage…………………………………………………………………………………….111
Betjeningsanordninger
foroven…………………………………………………………………..112
Tagforhæng………………………………………………………………………………..112
Taglem……………………………………………………………………………………112
Udvendige
betjeningsanordninger…………………………………………………………………113
Førerværn (Styrtbøjle (ROPS) og beskyttelse mod nedfaldende objekter (FOPS))……………………..113
Spejle……………………………………………………………………………………115
Bakkamera…………………………………………………………………………………122
Sidedøre………………………………………………………………………………….126
Batteriafbryder………………………………………………………………………..127
Motorhjelm………………………………………………………………………………..128
Nederste paneler…………………………………………………………………………..129
Beholder til sprinklervæske…………………………………………………………………130
Kabel til rotorblink……………………………………………………………………….130
Bugseringshuller…………………………………………………………………………..130
Forreste opbevaringsboks……………………………………………………………………131
Brandslukker………………………………………………………………………………131
Brændstoftank……………………………………………………………………………..132
Påfyldningspumpe til brændstoftank (hvis monteret) ……………………………………………133
Efterbehandlingssystem……………………………………………………………………..135
BETJENINGSINSTRUKTIONER……………………………………………………………………………141
Start af enheden………………………………………………………………………………141
Tyverisikring……………………………………………………………………………..141
Start af motoren…………………………………………………………………………..142
Sådan fås maskinen op på driftstemperatur…………………………………………………….144
Betjening af maskinen i varmt eller koldt vejr………………………………………………..146
Betjening af maskinen………………………………………………………………………147
Beskyttelsessystem
mod sammenstød med førerhuset………………………………………………150
Sænkning af udstyret, hvis der opstår en defekt……………………………………………….158
Udskiftning af skovl……………………………………………………………………….160
Udvis agtsomhed ved anvendelse af larvebånd…………………………………………………..162
Stop af enheden……………………………………………………………………………….166
Standsning af motoren………………………………………………………………………166
Flytning af enheden……………………………………………………………………………167
Maskinvandring…………………………………………………………………………….167
Parkering af enheden…………………………………………………………………………..172
Parkering af maskinen………………………………………………………………………172
TRANSPORTFUNKTIONER……………………………………………………………………………….175
Transport på
offentlig vej……………………………………………………………………..175
Læsning af maskinen på en transportanhænger…………………………………………………..175
Fastgørelser til forsendelse………………………………………………………………..178
Aflæsning
af maskinen fra en transportanhænger………………………………………………..179
Fragt………………………………………………………………………………………..180
Løft af maskinen en kran……………………………………………………………………180
Nødtransport………………………………………………………………………………….182
Bugsering af maskinen………………………………………………………………………182
VEDLIGEHOLDELSE…………………………………………………………………………………..183
Generel information……………………………………………………………………………183
Basisinstruktioner…………………………………………………………………………183
Biodieselbrændstof…………………………………………………………………………186
Væsker og smøremidler………………………………………………………………………188
Anbefalet driftstemperaturområde for motorolie………………………………………………..191
Udligning af trykket i hydrauliksystemet……………………………………………………..192
Beskyttelse af elektroniske/elektriske systemer i forbindelse med batteriopladning eller svejsning….193
Planlægning af vedligeholdelse………………………………………………………………….194
Vedligeholdelsesdiagram…………………………………………………………………….194
Indkøringsperiode……………………………………………………………………………..196
Førerværn (Styrtbøjle (ROPS) og beskyttelse mod nedfaldende
objekter (FOPS))……………………..196
Tilspændingsmomenter……………………………………………………………………….196
Bolt til tilspænding af larvefodsplade……………………………………………………….196
Hydraulik-returoliefilter…………………………………………………………………..196
Styrefilterenhed…………………………………………………………………………..196
Olie i kørereduktionsenheder………………………………………………………………..196
For hver 10 timer……………………………………………………………………………..197
Motoroliestand…………………………………………………………………………….197
Kølevæskestand…………………………………………………………………………….198
Hydraulikoliestand…………………………………………………………………………199
Dræning af brændstoftank……………………………………………………………………200
Brændstofforfilter…………………………………………………………………………201
Drivrem til ventilator og generator………………………………………………………….201
For hver 50 timer……………………………………………………………………………..202
Aircondition-filtre………………………………………………………………………..202
Smørepunkter (Arm og rendegraverskovl) ………………………………………………………204
Smørepunkter (Udligger) ……………………………………………………………………206
Smørepunkter (Forskydningsbom) ……………………………………………………………..208
Smørepunkter (Dozerblad) …………………………………………………………………..210
Bælternes opstramning………………………………………………………………………211
For hver 250 timer…………………………………………………………………………….214
Olie i kørereduktionsenheder………………………………………………………………..214
Primært luftfilter på motor…………………………………………………………………215
Elektrolytniveau i batteri………………………………………………………………….218
Drivrem til ventilator og generator………………………………………………………….221
Hydrauliktank……………………………………………………………………………..224
Tilspændingsmomenter……………………………………………………………………….225
Bolt til tilspænding af larvefodsplade……………………………………………………….226
Larvebåndsruller og mellemhjul………………………………………………………………227
Førerværn (Styrtbøjle (ROPS) og beskyttelse mod nedfaldende objekter (FOPS))……………………..227
For hver 500 timer…………………………………………………………………………….228
Drejeskiveleje…………………………………………………………………………….228
Motorolie og -filter……………………………………………………………………….230
Brændstofforfilter…………………………………………………………………………232
Brændstoffilter……………………………………………………………………………234
Køler
og kølere……………………………………………………………………………235
For hver 1000 timer……………………………………………………………………………236
Smørepunkter (Bom og arm) ………………………………………………………………….236
Udlufter til
hydraulikbeholder………………………………………………………………238
Motorluftfiltre……………………………………………………………………………239
Analyse af hydraulisk væske…………………………………………………………………241
Justering af spillerum på motorventilernes vippearme…………………………………………..241
Olie i kørereduktionsenheder………………………………………………………………..242
Generator…………………………………………………………………………………243
Startmotor………………………………………………………………………………..243
For hver 2000 timer……………………………………………………………………………244
Hydraulikoliesugefilter…………………………………………………………………….244
Hydraulik-returoliefilter…………………………………………………………………..245
Styrefilterenhed…………………………………………………………………………..246
Aircondition-filtre………………………………………………………………………..247
For hver 4000 timer……………………………………………………………………………248
Motorkølevæske…………………………………………………………………………….248
Pumpeudløbsslanger…………………………………………………………………………252
Hydraulikslanger…………………………………………………………………………..252
For hver 5000 timer……………………………………………………………………………253
Hydraulikolie og -filtre……………………………………………………………………253
Efter behov…………………………………………………………………………………..256
Skovltænder……………………………………………………………………………….256
Cylindere…………………………………………………………………………………258
Plastik- og kunststofdele…………………………………………………………………..258
Klimaanlæg………………………………………………………………………………..259
Placering af sikringer og relæer………………………………………………………………..261
Sikringer…………………………………………………………………………………261
Opbevaring……………………………………………………………………………………263
Forberedelse til opbevaring…………………………………………………………………263
Regelmæssige eftersyn………………………………………………………………………264
Start af maskinen………………………………………………………………………….265
FEJLFINDING………………………………………………………………………………………267
Fejlkodeløsning……………………………………………………………………………….267
Motor – Fejlfinding………………………………………………………………………..267
SPECIFIKATIONER…………………………………………………………………………………..269
Maskinspecifikationer………………………………………………………………………….269
Væsker og smøremidler………………………………………………………………………….271
Dimensioner…………………………………………………………………………………..274
Driftsvægte…………………………………………………………………………………..281
TILBEHØR…………………………………………………………………………………………283
Skovle
til direkte montering……………………………………………………………………283
Hjælpehydraulikkredsløb………………………………………………………………………..285
Hydraulisk lynkoblingssystem……………………………………………………………………306
Skovle med lynkobling………………………………………………………………………….310
Lasthåndtering………………………………………………………………………………..315
Monitor med områdevisning …………………………………………………………………….319
Forskærmens beskyttelsesstruktur………………………………………………………………..322

BILLEDER FORBINDELSE AF MANUALEN:

BEMÆRK VENLIGST:

• Dette er den SAMME MANUAL, der bruges af forhandlerne til at diagnosticere dit køretøj
• Ingen ventetid på kurerer/poster, da dette er en PDF-manual, og du kan downloade den inden for 2 minutters tid, når du har foretaget betalingen.
• Din betaling er sikker, og leveringen af manualen er ØJEBLIKKELIG – Du vil blive ført til DOWNLOAD-SIDE.
• Så tøv ikke, og skriv til os om eventuelle spørgsmål, du måtte have: heydownloadss @gmail.com

S.M
