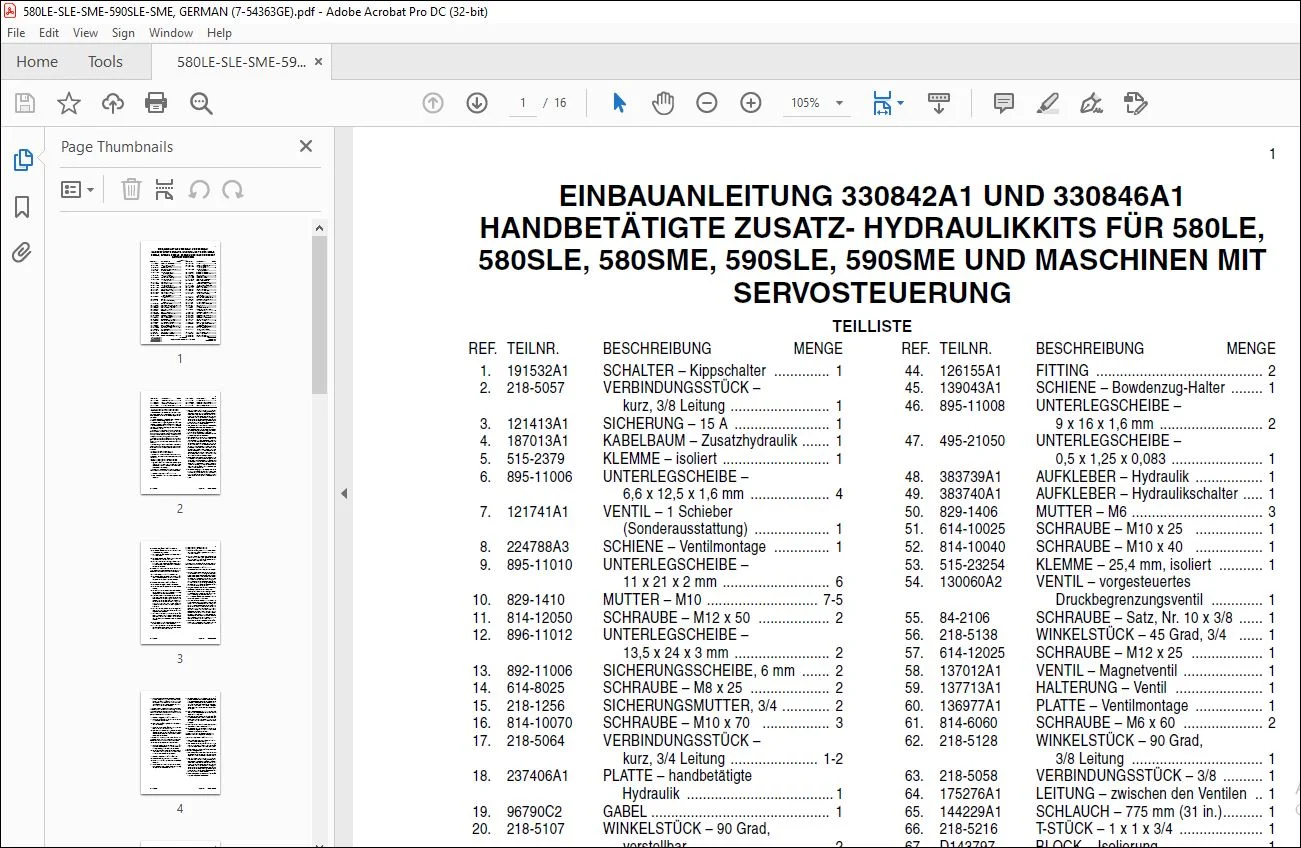

Case EINBAUANLEITUNG 330842A1 UND 330846A1 HANDBETÄTIGTE ZUSATZ HYDRAULIKKITS FÜR 580LE 580SLE 580SME 590SLE 590SME UND MASCHINEN MIT SERVOSTEUERUNG – PDF DOWNLOAD (German)

Description

Case EINBAUANLEITUNG 330842A1 UND 330846A1 HANDBETÄTIGTE ZUSATZ HYDRAULIKKITS FÜR 580LE 580SLE 580SME 590SLE 590SME UND MASCHINEN MIT SERVOSTEUERUNG – PDF DOWNLOAD (German)

REF. TEILNR. BESCHREIBUNG MENGE REF. TEILNR. BESCHREIBUNG MENGE
1. 191532A1 SCHALTER – Kippschalter ………….. 1
2. 218-5057 VERBINDUNGSSTÜCK –
kurz, 3/8 Leitung ……………………. 1
3. 121413A1 SICHERUNG – 15 A …………………… 1
4. 187013A1 KABELBAUM – Zusatzhydraulik ……. 1
5. 515-2379 KLEMME – isoliert ……………………… 1
6. 895-11006 UNTERLEGSCHEIBE –
6,6 x 12,5 x 1,6 mm ……………….. 4
7. 121741A1 VENTIL – 1 Schieber
(Sonderausstattung) ………………. 1
8. 224788A3 SCHIENE – Ventilmontage ………….. 1
9. 895-11010 UNTERLEGSCHEIBE –
11 x 21 x 2 mm ……………………… 6
10. 829-1410 MUTTER – M10 ………………………. 7-5
11. 814-12050 SCHRAUBE – M12 x 50 ……………… 2
12. 896-11012 UNTERLEGSCHEIBE –
13,5 x 24 x 3 mm …………………… 2
13. 892-11006 SICHERUNGSSCHEIBE, 6 mm ……. 2
14. 614-8025 SCHRAUBE – M8 x 25 ……………….. 2
15. 218-1256 SICHERUNGSMUTTER, 3/4 ………… 2
16. 814-10070 SCHRAUBE – M10 x 70 …………….. 3
17. 218-5064 VERBINDUNGSSTÜCK –
kurz, 3/4 Leitung …………………. 1-2
18. 237406A1 PLATTE – handbetätigte
Hydraulik ………………………………. 1
19. 96790C2 GABEL ……………………………………… 1
20. 218-5107 WINKELSTÜCK – 90 Grad,
verstellbar ……………………………. 2
21. 237351A2 HALTERUNG – Stütze ………………… 1
22. 191215A1 SCHLAUCH – 2460 mm (97 in.)…….. 2
23. 330393A1 KUPPLUNG – Stecker, flach ………… 1
24. 330395A1 KAPPE – Stecker, Gegenhalte~ ……. 1
25. 330392A1 KUPPLUNG – Buchse ………………… 1
26. 96846C2 BOLZEN – Gabel ……………………….. 1
27. 733-2012 SPLINT, 2 x 12 mm …………………….. 1
28. 1340478C1 GEHÄUSE – Bowdenzug-Halter …… 1
29. 1280055C2 FLANSCH – Gehäuse …………………. 1
30. 614-6020 SCHRAUBE – M6 x 20 ……………….. 2
31. 139227A1 KNOPF – Druck/Zug …………………… 1
32. 123942A1 BOWDENZUG – Druck/Zug …………. 1
33. 330394A1 KAPPE – Buchse, Gegenhalte~ ……. 1
34. 86977920 FLÜSSIGKEIT – Lubriplate ………….. 1
35. L18331 KABELBINDER – Nylon ……………. 6-5
36. 139230A1 KNOPF – Mengenregelung ………….. 1
37. 191075A1 KLEMME – Überspannungsschutz … 1
38. 814-10050 SCHRAUBE – M10 x 50 …………… 2-1
39. 131600A1 DISTANZSTÜCK ………………………… 1
40. 225-14210 MUTTER – Nr. 10 ………………………. 1
41. 83-1108 SCHRAUBE – Nr. 10 x 1/2 …………… 1
42. 123943A1 BOWDENZUG – rotierend …………… 1
43. 892-11010 SICHERUNGSSCHEIBE, 10 mm ….. 3
44. 126155A1 FITTING …………………………………… 2
45. 139043A1 SCHIENE – Bowdenzug-Halter …….. 1
46. 895-11008 UNTERLEGSCHEIBE –
9 x 16 x 1,6 mm …………………….. 2
47. 495-21050 UNTERLEGSCHEIBE –
0,5 x 1,25 x 0,083 ………………….. 1
48. 383739A1 AUFKLEBER – Hydraulik …………….. 1
49. 383740A1 AUFKLEBER – Hydraulikschalter ….. 1
50. 829-1406 MUTTER – M6 …………………………… 3
51. 614-10025 SCHRAUBE – M10 x 25 …………….. 1
52. 814-10040 SCHRAUBE – M10 x 40 …………….. 1
53. 515-23254 KLEMME – 25,4 mm, isoliert ……….. 1
54. 130060A2 VENTIL – vorgesteuertes
Druckbegrenzungsventil …………. 1
55. 84-2106 SCHRAUBE – Satz, Nr. 10 x 3/8 …… 1
56. 218-5138 WINKELSTÜCK – 45 Grad, 3/4 …… 1
57. 614-12025 SCHRAUBE – M12 x 25 ……………… 1
58. 137012A1 VENTIL – Magnetventil ……………….. 1
59. 137713A1 HALTERUNG – Ventil …………………. 1
60. 136977A1 PLATTE – Ventilmontage …………….. 1
61. 814-6060 SCHRAUBE – M6 x 60 ……………….. 2
62. 218-5128 WINKELSTÜCK – 90 Grad,
3/8 Leitung …………………………… 1
63. 218-5058 VERBINDUNGSSTÜCK – 3/8 ………. 1
64. 175276A1 LEITUNG – zwischen den Ventilen .. 1
65. 144229A1 SCHLAUCH – 775 mm (31 in.)………. 1
66. 218-5216 T-STÜCK – 1 x 1 x 3/4 ………………… 1
67. D143797 BLOCK – Isolierung ……………………. 1
68. 218-980 WINKELSTÜCK – 90 Grad, 3/8 …… 1
69. 829-1412 MUTTER – M12 …………………………. 1
70. D143422 SCHELLE …………………………………. 1
71. R46493 DISTANZSTÜCK – geteilt …………….. 1
72. D132982 UMMANTELUNG – Verdrahtung
und Schlauch ………………………… 2
73. 244156A1 SCHLAUCH – 1455 mm (57 in.)…….. 1
74. 221379A1 LEITUNG – Rücklauf ………………….. 1
75. 238637A1 SCHLAUCH – 441 mm (17 in.)………. 1
76. 277678A1 SCHELLE – 1 1/4 ………………………. 1
77. 243338A1 SCHLAUCH – 910 mm (36 in.)………. 1
78. 180318A1 HALTERUNG – Schlauch …………….. 1
79. D34033 KLEMME – Leitung …………………….. 2
80. 282428A1 VENTIL – Rückschlagventil ………….. 1
81. 225835A1 LEITUNG – zwischen Zusatzhydraulik
und Schwenkventil …………………. 1
82. 222676A1 SCHLAUCH – 750 mm (30 in.)………. 1
83. 218-836 T-STÜCK – 3/8 x 3/8 x 3/8 …………… 1
84. 218-5146 WINKELSTÜCK – 45 Grad,
5/8 x 1/2 ………………………………. 1
85. 218-5576 T-STÜCK – 3/4 x 5/8 x 1/2 ……………. 1
86. 141475A1 VENTIL – Magnetventil ………………… 1
87. 239985A1 HALTERUNG – Ventil …………………. 1
