Case Engate rápido para ferramentas da escavadora modelo 90 Manual do Operador(6-23400 PG) – PDF DOWNLOAD (Portuguese)

Description

Case Engate rápido para ferramentas da escavadora modelo 90 Manual do Operador(6-23400 PG) – PDF DOWNLOAD (Portuguese)

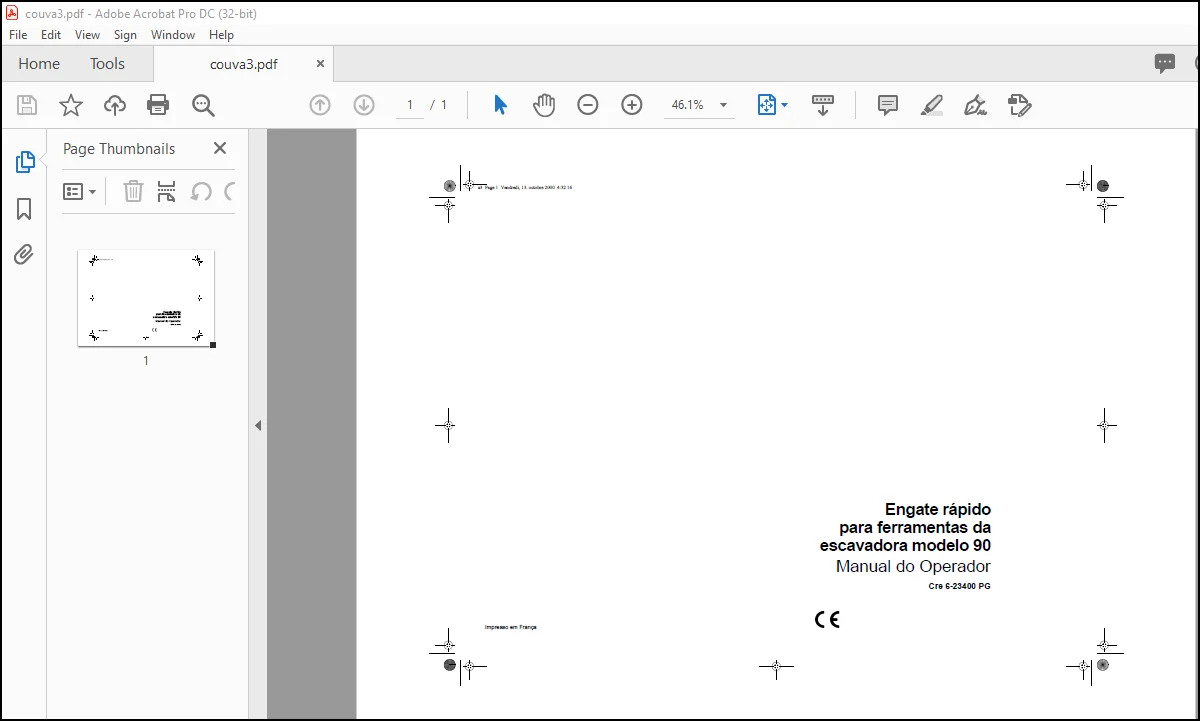

VISÃO GERAL DAS IMAGENS DO MANUAL:

DESCRIÇÃO:

Case Engate rápido para ferramentas da escavadora modelo 90 Manual do Operador(6-23400 PG) – PDF DOWNLOAD (Portuguese)

AO PROPRIETÁRIO
Este manual aplica-se apenas ao equipamento vendido pela CASE.
O engate rápido que adquiriu foi concebido e fabricado de acordo com
os padrões de qualidade mais elevados. Está conforme as regras de
segurança actualmente em vigor. Consulte “Documentos Oficiais”. No
entanto, isto não exclui o risco de acidente. É pois essencial que o operador
respeite regras elementares de segurança e tome as devidas
precauções.
Leia atentamente este manual e siga as instruções de segurança para
evitar qualquer perigo aquando da utilização e manutenção do engate
rápido.
Guie-se por este manual de instruções. Poderá contar sempre com o
engate rápido como uma ferramenta de trabalho, desde que a opere
correctamente.
Utilize o engate rápido apenas em equipamento e funções descritas
neste manual.
O engate rápido foi concebido juntamente com a cooperação dos utilizadores,
de forma a assegurar que este forneça um meio eficaz de
alterar as suas ferramentas rapidamente.
Quaisquer modificações ou adaptações que não sejam aprovadas pelo
fabricante podem interferir com a conformidade original do engate
rápido com as normas de segurança.
Dependendo do tipo da sua utilização, devem ser efectuadas inspecções
periódicas no engate rápido, consulte “Instruções de
manutenção” na secção “Intervalos de manutenção”.
ATENÇÃO: (Versão anterior). O engate rápido descrito neste manual
deve ser utilizado apenas com equipamentos CASE. A CASE não
assume qualquer responsabilidade no caso da sua utilização com
outros equipamentos não recomendados pela CASE.
ATENÇÃO: (Nova versão). O engate rápido MULTI-FIT descrito neste
manual foi concebido para ser utilizado com baldes da CASE. Apesar
disso, podem ser utilizados outros baldes, desde que o diâmetro da
cavilha e a largura entre os grampos do balde sejam modificados de
forma a corresponderem às dimensões necessárias para engatar o
engate rápido (cavilhas, anilhas, buchas, etc.). Consulte o seu Concessionário
CASE.

ÍNDICE:

Case Engate rápido para ferramentas da escavadora modelo 90 Manual do Operador(6-23400 PG) – PDF DOWNLOAD (Portuguese)

AO MEU DONO………………………………………………………………………………….. 3 – 5
ENGATE RÁPIDO PARA ESCAVADORAS HIDRÁULICAS 9007, 9013, 9021,
9033 E 9046 ……………………………………………………………………………………. 3
AO PROPRIETÁRIO…………………………………………………………………………….. 4
NÚMEROS DE IDENTIFICAÇÃO……………………………………………………………….. 6
MODELO E NÚMERO DE IDENTIFICAÇÃO…………………………………………… 6
SEGURANÇA/DECALCOMANIAS/COMANDOS……………………………………. 7 – 9
INSTRUÇÕES DE SEGURANÇA…………………………………………………………… 7
COMANDOS/INSTRUMENTOS/ACESSÓRIOS…………………………………… 10 – 11
INTERRUPTOR DE CONTROLO DE BLOQUEAMENTO
E DESBLOQUEAMENTO DO ENGATE RÁPIDO ………………………………. 10
OLHAL DE MANUSEAMENTO DE CARGA…………………………………………… 11
INSTRUÇÕES DE FUNCIONAMENTO……………………………………………….. 12 – 22
INSTALAÇÃO DO ENGATE RÁPIDO…………………………………………………… 12
INSTALAÇÃO E REMOÇÃO DO ENGATE RÁPIDO
(Versão anterior)…………………………………………………………………………….. 12
INSTALAÇÃO E REMOÇÃO DO ENGATE RÁPIDO
(Nova versão MULTI-FIT)………………………………………………………………… 17
MANUSEAMENTO DE CARGAS…………………………………………………………. 21
LIMITES DE MANUSEAMENTO DE CARGA ………………………………………… 22
MARTELO HIDRÁULICO ……………………………………………………………………. 22
INTERVALOS DE MANUTENÇÃO…………………………………………………….. 23 – 24
INSTRUÇÕES DE MANUTENÇÃO………………………………………………………. 23
FUNCIONAMENTO INCORRECTO……………………………………………………… 24
LUBRIFICAÇÃO/FILTROS/FLUIDOS…………………………………………………. 25 – 26
PONTO DE LUBRIFICAÇÃO (Versão anterior)………………………………………. 25
PONTOS DE LUBRIFICAÇÃO (Nova versão MULTI-FIT) ……………………….. 26
MANUTENÇÃO/AFINAÇÕES……………………………………………………………. 27 – 30
VERIFICAÇÃO DA ABERTURA DO GANCHO DO TRINCO
(Versão anterior)…………………………………………………………………………….. 27
VERIFICAÇÃO DA ABERTURA DO GANCHO DO TRINCO
(Nova versão MULTI-FIT)………………………………………………………………… 29
ESPECIFICAÇÕES ………………………………………………………………………….. 31 – 32
DIMENSÕES ADEQUADAS PARA A UTILIZAÇÃO
COM O ENGATE RÁPIDO MULTI-FIT (Nova versão)…………………………. 31
PESOS……………………………………………………………………………………………… 31
DIMENSÕES GLOBAIS………………………………………………………………………. 32
ÍNDICE ALFABÉTICO…………………………………………………………………………….. 33

OBSERVE:

• Este é exatamente o mesmo manual usado por suas concessionárias para fazer a manutenção do seu veículo.
• O mesmo pode ser seu nos próximos 2 a 3 minutos, pois você será direcionado para a página de download imediatamente após o pagamento do manual
• Para qualquer questão/dúvida relativa à sua compra, não hesite em contactar [email protected]

S.M.
