Case Escavadora de rastos 9033 Manual do operador(6-7761 PG) – PDF DOWNLOAD (Portuguese)

Description

Case Escavadora de rastos 9033 Manual do operador(6-7761 PG) – PDF DOWNLOAD (Portuguese)

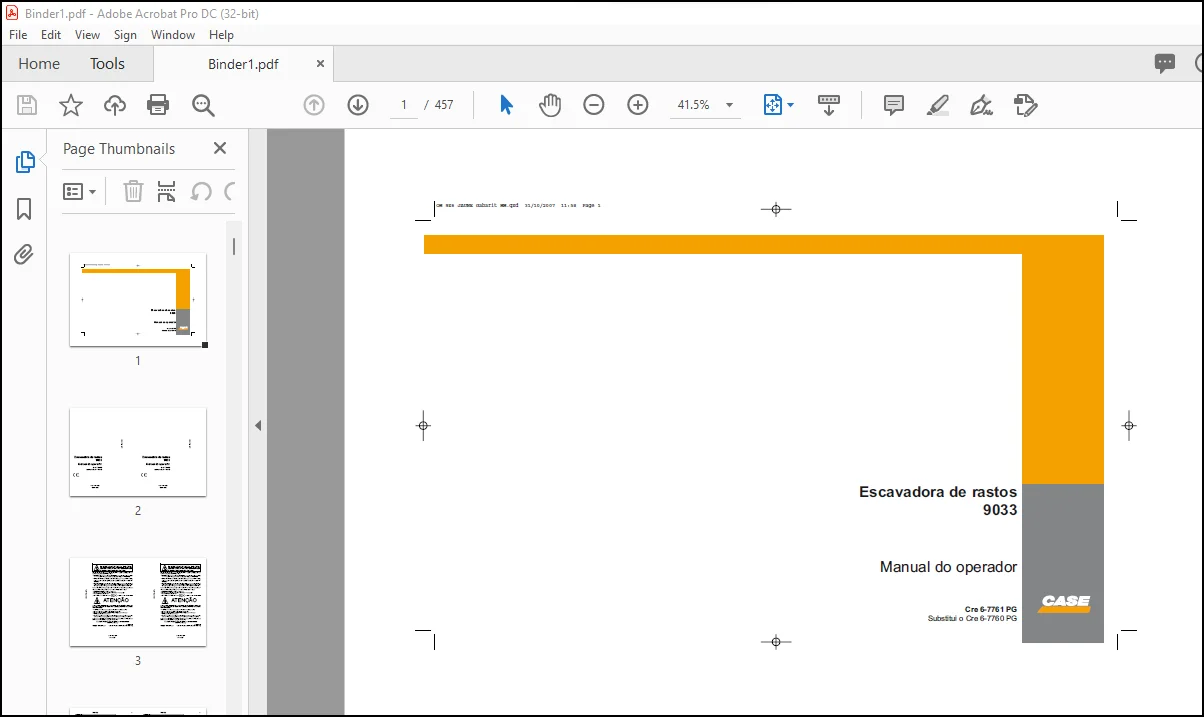

VISÃO GERAL DAS IMAGENS DO MANUAL:

DESCRIÇÃO:

Case Escavadora de rastos 9033 Manual do operador(6-7761 PG) – PDF DOWNLOAD (Portuguese)

AO PROPRIETÁRIO
Este manual contém recomendações importantes relativas à segurança,
operação e manutenção da sua escavadora CASE. Consulte o
índice detalhado que se encontra no fim deste manual para localizar
itens específicos da máquina. Esta máquina está em conformidade com
todas as normas de segurança em vigor.
Guie-se por este manual de instruções. A escavadora manterá um bom
rendimento desde que sejam seguidos os cuidados de operação e
manutenção recomendados.
A utilização e a manutenção da máquina só devem ser efectuadas pelos
que tenham lido e compreendido perfeitamente as instruções de segurança,
operação e manutenção contidas neste manual. Seleccione apenas
operadores com experiência que tenham demonstrado capacidade
para fazer a operação e a manutenção da máquina correctamente e
com segurança.
Esta máquina, com equipamento standard e acessórios autorizados,
destina-se a ser usada em escavações subterrâneas e operações normais
de movimentação de terras, tais como escavações, carregamento
de camiões, remanuseamento de materiais e limpeza de valas. Se esta
máquina for utilizada para o levantamento de objectos, certifique-se de
que a mesma se encontra devidamente equipada para o efeito e de que
são seguidas as instruções e normas de segurança deste manual.
Não utilize esta máquina para aplicações ou quaisquer outros fins que
não os descritos neste manual. Consulte um concessionário CASE autorizado
ou a CASE Corporation para eventuais alterações ou extras, que
possam ser necessários para esta escavadora, para que esta esteja em
conformidade com as normas e os requisitos de segurança dos vários
países. Qualquer modificação não aprovada pelo fabricante pode dar
origem a ferimentos graves ou morte. Os responsáveis por tais modificações
não aprovadas serão responsáveis pelas suas consequências.
Mantenha sempre este Manual do Utilizador no compartimento apropriado
para o efeito, fornecido com a máquina. Certifique-se de que este
manual se encontra completo e em bom estado. Se desejar obter manuais
adicionais, consulte o seu concessionário CASE. Para qualquer
outro tipo de informação ou assistência relativamente à sua máquina,
contacte o seu concessionário CASE. O seu concessionário CASE tem
ao seu dispor peças sobressalentes aprovadas pela CASE Corporation.
Este dispõe também de técnicos especializados que conhecem os
melhores métodos de reparação e manutenção da sua máquina.

ÍNDICE:

Case Escavadora de rastos 9033 Manual do operador(6-7761 PG) – PDF DOWNLOAD (Portuguese)

AO MEU DONO 5 – 9
ESCAVADORA DE RASTOS 90335
AO PROPRIETÁRIO6
DIREITA, ESQUERDA, FRENTE E TRASEIRA DA ESCAVADORA8
IDENTIFICAÇÃO DA ESCAVADORA E DOS COMPONENTES10 – 13
TIPO, NÚMERO DE SÉRIE E ANO DE FABRICO10
NÍVEIS DE RUÍDO11
COMPONENTES DA MÁQUINA12
SEGURANÇA/DECALCOMANIAS/COMANDOS14 – 33
INSTRUÇÕES DE SEGURANÇA14
AUTOCOLANTES26
SINAIS MANUAIS30
COMANDOS/INSTRUMENTOS/ACESSÓRIOS34 – 80
PORTA DA CABINA34
DEGRAUS E PEGAS DE ACESSO35
CONTROLOS DO COMPARTIMENTO DO OPERADOR36
ASSENTO DO OPERADOR61
PÁRA-BRISAS64
AQUECIMENTO E VENTILAÇÃO67
CONTROLOS DE AQUECIMENTO E VENTILAÇÃO68
AR CONDICIONADO 70
DEPÓSITO DO COMBUSTÍVEL 72
ESPELHO RETROVISOR72
CAIXA DE ARMAZENAMENTO DIANTEIRA 73
PORTAS LATERAIS73
CAPÔ DO MOTOR74
PAINÉIS INFERIORES75
DEPÓSITO DO LAVA PÁRA-BRISAS 75
OLHAL DE MANUSEAMENTO DE CARGA76
VÁLVULA DE SEGURANÇA 77
BLOCOS DE SELECÇÃO77
VÁLVULAS DE DISTRIBUIÇÃO DA FERRAMENTA OPCIONAL 78
BOMBA DE ENCHIMENTO DO DEPÓSITO DE COMBUSTÍVEL79
INSTRUÇÕES DE FUNCIONAMENTO81 – 121
ANTES DE TRABALHAR COM A MÁQUINA81
OPERAÇÃO DA MÁQUINA82
PERÍODO DE RODAGEM84
ARRANQUE DO MOTOR85
TEMPERATURA DE OPERAÇÃO DA MÁQUINA89
FUNCIONAMENTO DO MOTOR 90
FUNCIONAMENTO DA MÁQUINA COM TEMPO FRIO91
OPERAÇÃO DA MÁQUINA COM TEMPO QUENTE 91
PARAGEM DO MOTOR92
OPERAÇÃO DA MÁQUINA93
Instruções de funcionamento (continuação)
DESLOCAÇÃO DA MÁQUINA95
TRANSPORTE DA MÁQUINA 98
IÇAR A MÁQUINA102
MANUSEAMENTO DE CARGAS 102
TABELA DE MANUSEAMENTO DE CARGA 104
OPERAÇÃO DA MÁQUINA DENTRO DE ÁGUA105
OPERAÇÃO DA MÁQUINA EM TERRENO INCLINADO106
OPERAÇÃO DO BALDE DA RETROESCAVADORA107
INSTALAÇÃO E REMOÇÃO RÁPIDA108
ESTACIONAMENTO DA MÁQUINA111
REBOQUE DA MÁQUINA113
UTILIZAÇÃO DA FERRAMENTA OPCIONAL 114
CIRCUITOS HIDRÁULICOS AUXILIARES 116
MANUSEAMENTO DO DEMOLIDOR HIDRÁULICO118
TÉCNICAS DE DEMOLIÇÃO COM DEMOLIDOR HIDRÁULICO118
ESCOLHA DAS FERRAMENTAS NUM DEMOLIDOR HIDRÁULICO119
CONDIÇÕES ESPECIAIS DE UTILIZAÇÃO
DE UM DEMOLIDOR HIDRÁULICO120
INTERVALOS DE MANUTENÇÃO 122 – 127
INSTRUÇÕES DE MANUTENÇÃO122
HORÓMETRO123
INTERVALOS124
INTERVALOS DO DEMOLIDOR HIDRÁULICO 127
LUBRIFICAÇÃO/FILTROS/FLUÍDOS 128 – 169
FLUIDOS E LUBRIFICANTES 128
MEIO AMBIENTE131
CAPACIDADES E ESPECIFICAÇÕES DOS FLUIDOS
E LUBRIFICANTES132
PONTOS DE LUBRIFICAÇÃO134
LUBRIFICAÇÃO DO DEMOLIDOR HIDRÁULICO138
LUBRIFICAÇÃO DOS DENTES DA CREMALHEIRA 139
NÍVEIS140
MOTOR142
SISTEMA DE ARREFECIMENTO145
SISTEMA DO COMBUSTÍVEL148
ALÍVIO DA PRESSÃO NO SISTEMA HIDRÁULICO150
SISTEMA HIDRÁULICO152
FILTRO DO AR161
ENGRENAGEM DE REDUÇÃO DA OSCILAÇÃO 165
ROLETES DOS RASTOS E RODAS-GUIA 167
ENGRENAGENS DE REDUÇÃO DA DESLOCAÇÃO168
MANUTENÇÃO/AFINAÇÕES170 – 197
RASTOS 170
RADIADOR DA ÁGUA E RADIADOR DO ÓLEO 174
CORREIA DO VENTILADOR E DO ALTERNADOR 176
FILTRO DO DEPÓSITO DO COMBUSTÍVEL 178
DEPÓSITO DO AR 178
AJUSTE DA FOLGA DO BALANCEIRO DO MOTOR 179
INSPECÇÃO E LIMPEZA DA MÁQUINA 179
VERIFICAÇÃO DE FUGAS NOS CILINDROS 180
COMPONENTES DE PLÁSTICO E DE RESINA 180
SUBSTITUIÇÃO DA CAPA DE UM DENTE NO BALDE
DA RETROESCAVADORA 181
LIMITES DE DESGASTE DOS DENTES E CAPAS 182
SUBSTITUIÇÃO DE UM BALDE DA RETROESCAVADORA 183
CALÇAMENTO DO BALDE DA RETROESCAVADORA 184
SUBSTITUIÇÃO DE FERRAMENTA
NUM DEMOLIDOR HIDRÁULICO 185
SUBSTITUIÇÃO DE CASQUILHO NUM DEMOLIDOR HIDRÁULICO 187
SUBSTITUIÇÃO DE DEMOLIDOR HIDRÁULICO 189
LIMITES DE DESGASTE NUM DEMOLIDOR HIDRÁULICO 191
INSPECCIONAR E EFECTUAR MANUTENÇÃO NO ENGATE RÁPIDO 192
SOLDAR NA MÁQUINA 193
EXTINTOR 193
AR CONDICIONADO 194
DIAGNÓSTICO DE PROBLEMAS DO MOTOR 195
SISTEMA ELÉCTRICO 198 – 203
FUSÍVEIS 198
BATERIAS 200
LIGAÇÃO DAS BATERIAS AUXILIARES 202
ALTERNADOR 202
MOTOR DE ARRANQUE 203
ARMAZENAGEM 204 – 205
ARMAZENAMENTO DA MÁQUINA 204
ESPECIFICAÇÕES 206 – 220
MOTOR 206
SISTEMA HIDRÁULICO 206
CHASSI INFERIOR 207
DISPOSITIVOS DE SEGURANÇA 207
LUZES/INDICADORES 207
NÍVEIS DE RUÍDO 207
PESOS 208
LANÇA MONOBLOCO 208
IMERSOR 208
Especificações (continuação)
BALDE DA RETROESCAVADORA209
DIMENSÕES TOTAIS DA MÁQUINA210
RAIO DE OPERAÇÃO211
CARGAS MÁXIMAS212
ESPECIFICAÇÕES DO DEMOLIDOR HIDRÁULICO214
DENSIDADE DO MATERIAL/QUADRO DE MANUSEAMENTO 217
DENSIDADE DOS DIFERENTES SOLOS E MATERIAIS 218
ÍNDICE ALFABÉTICO 221 – 22

OBSERVE:

• Este é exatamente o mesmo manual usado por suas concessionárias para fazer a manutenção do seu veículo.
• O mesmo pode ser seu nos próximos 2 a 3 minutos, pois você será direcionado para a página de download imediatamente após o pagamento do manual
• Para qualquer questão/dúvida relativa à sua compra, não hesite em contactar [email protected]

S.M.
