Case INSTRUCTION DE MONTAGE DES COLIS 168358A1 (balancier 1,74 m), 168359A1 (balancier 2,18 m) MULTI-FONCTIONS SUR PELLE 9007 – PDF DOWNLOAD (French)

Description

Case INSTRUCTION DE MONTAGE DES COLIS 168358A1 (balancier 1,74 m), 168359A1 (balancier 2,18 m) MULTI-FONCTIONS SUR PELLE 9007 – PDF DOWNLOAD (French)

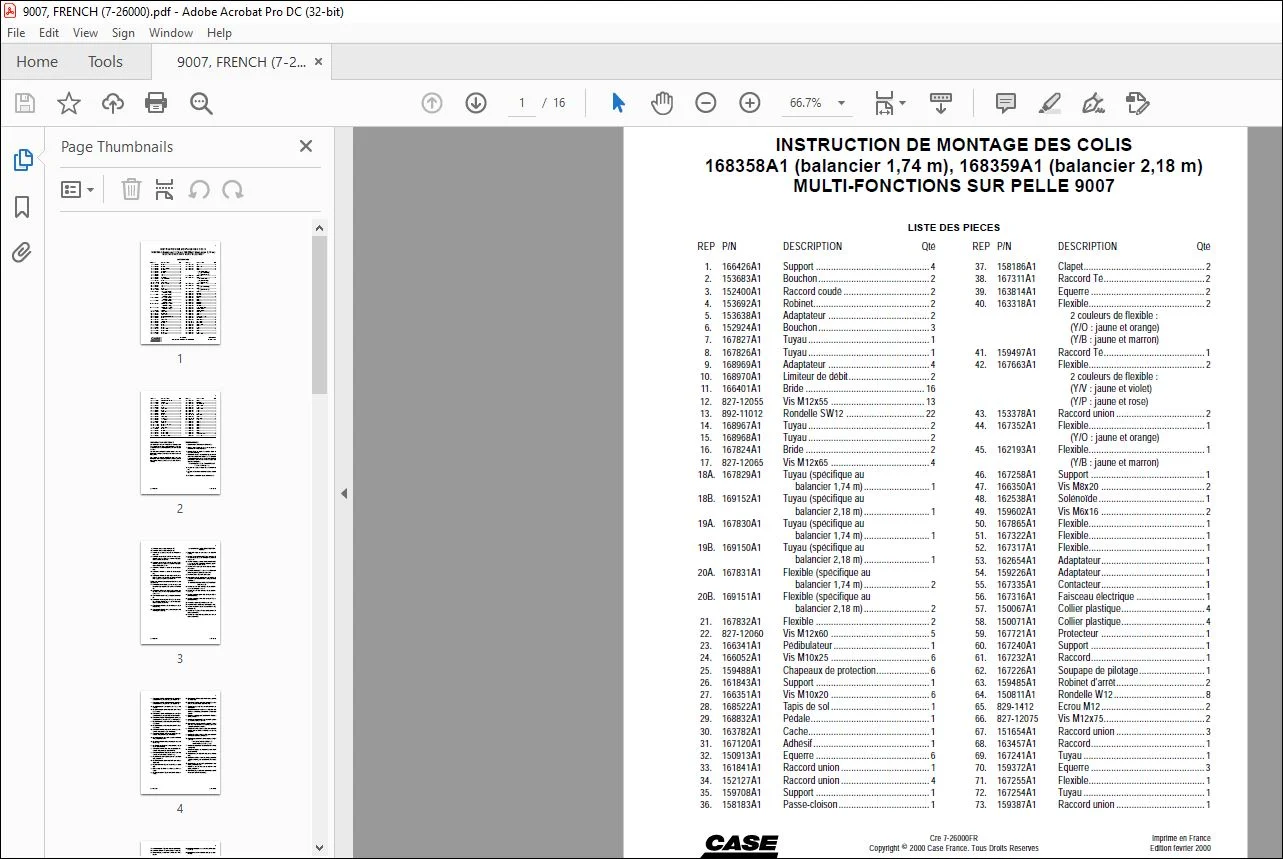

APERÇU DES IMAGES DU MANUEL :

TABLE DES MATIÈRES:

Case INSTRUCTION DE MONTAGE DES COLIS 168358A1 (balancier 1,74 m), 168359A1 (balancier 2,18 m) MULTI-FONCTIONS SUR PELLE 9007 – PDF DOWNLOAD (French)

1. 166426A1 Support ……………………………………… 4
2. 153683A1 Bouchon …………………………………….. 2
3. 152400A1 Raccord coudé ……………………………. 2
4. 153692A1 Robinet………………………………………. 2
5. 153638A1 Adaptateur …………………………………. 2
6. 152924A1 Bouchon …………………………………….. 3
7. 167827A1 Tuyau ………………………………………… 1
8. 167826A1 Tuyau ………………………………………… 1
9. 168969A1 Adaptateur …………………………………. 4
10. 168970A1 Limiteur de débit………………………….. 2
11. 166401A1 Bride ……………………………………….. 16
12. 827-12055 Vis M12x55 ………………………………. 13
13. 892-11012 Rondelle SW12 …………………………. 22
14. 168967A1 Tuyau ………………………………………… 2
15. 168968A1 Tuyau ………………………………………… 2
16. 167824A1 Bride …………………………………………. 2
17. 827-12065 Vis M12x65 ………………………………… 4
18A. 167829A1 Tuyau (spécifique au
balancier 1,74 m) …………………….. 1
18B. 169152A1 Tuyau (spécifique au
balancier 2,18 m) …………………….. 1
19A. 167830A1 Tuyau (spécifique au
balancier 1,74 m) …………………….. 1
19B. 169150A1 Tuyau (spécifique au
balancier 2,18 m) …………………….. 1
20A. 167831A1 Flexible (spécifique au
balancier 1,74 m) …………………….. 2
20B. 169151A1 Flexible (spécifique au
balancier 2,18 m) …………………….. 2
21. 167832A1 Flexible ……………………………………… 2
22. 827-12060 Vis M12x60 ………………………………… 5
23. 166341A1 Pédibulateur ……………………………….. 1
24. 166052A1 Vis M10x25 ………………………………… 6
25. 159488A1 Chapeaux de protection………………… 6
26. 161843A1 Support ……………………………………… 1
27. 166351A1 Vis M10x20 ………………………………… 6
28. 168522A1 Tapis de sol ………………………………… 1
29. 168832A1 Pédale……………………………………….. 1
30. 163782A1 Cache………………………………………… 1
31. 167120A1 Adhésif ………………………………………. 1
32. 150913A1 Equerre ……………………………………… 6
33. 161841A1 Raccord union …………………………….. 1
34. 152127A1 Raccord union …………………………….. 4
35. 159708A1 Support ……………………………………… 1
36. 158183A1 Passe-cloison ……………………………… 1
37. 158186A1 Clapet………………………………………… 2
38. 167311A1 Raccord Té…………………………………. 2
39. 163814A1 Equerre ……………………………………… 2
40. 163318A1 Flexible………………………………………. 2
2 couleurs de flexible :
(Y/O : jaune et orange)
(Y/B : jaune et marron)
41. 159497A1 Raccord Té…………………………………. 1
42. 167663A1 Flexible………………………………………. 2
2 couleurs de flexible :
(Y/V : jaune et violet)
(Y/P : jaune et rose)
43. 153378A1 Raccord union …………………………….. 2
44. 167352A1 Flexible………………………………………. 1
(Y/O : jaune et orange)
45. 162193A1 Flexible………………………………………. 1
(Y/B : jaune et marron)
46. 167258A1 Support ……………………………………… 1
47. 166350A1 Vis M8x20 ………………………………….. 2
48. 162538A1 Solénoïde …………………………………… 1
49. 159602A1 Vis M6x16 ………………………………….. 2
50. 167865A1 Flexible………………………………………. 1
51. 167322A1 Flexible………………………………………. 1
52. 167317A1 Flexible………………………………………. 1
53. 162654A1 Adaptateur………………………………….. 1
54. 159226A1 Adaptateur………………………………….. 1
55. 167335A1 Contacteur………………………………….. 1
56. 167316A1 Faisceau électrique ……………………… 1
57. 150067A1 Collier plastique…………………………… 4
58. 150071A1 Collier plastique…………………………… 4
59. 167721A1 Protecteur ………………………………….. 1
60. 167240A1 Support ……………………………………… 1
61. 167232A1 Raccord……………………………………… 1
62. 167226A1 Soupape de pilotage…………………….. 1
63. 159485A1 Robinet d’arrêt…………………………….. 2
64. 150811A1 Rondelle W12 ……………………………… 8
65. 829-1412 Ecrou M12 ………………………………….. 2
66. 827-12075 Vis M12x75…………………………………. 2
67. 151654A1 Raccord union …………………………….. 3
68. 163457A1 Raccord……………………………………… 1
69. 167241A1 Tuyau ………………………………………… 1
70. 159372A1 Equerre ……………………………………… 3
71. 167255A1 Flexible………………………………………. 1
72. 167254A1 Tuyau ………………………………………… 1
73. 159387A1 Raccord union …………………………….. 1
2
Cre 7-26000FR Edition 02-00
REP P/N DESCRIPTION Qté REP P/N DESCRIPTION Qté
74. 163160A1 Manchon caoutchouc……………………. 1
75. 167319A1 Flexible ……………………………………… 1
76. 161102A1 Raccord union …………………………….. 1
77. 167234A1 Tuyau ………………………………………… 1
78. 151486A1 Bride …………………………………………. 1
79. 167183A1 Vis M12x60 ………………………………… 1
80. 167250A1 Bride …………………………………………. 2
81. 166345A1 Vis M8x16 ………………………………….. 4
82. 167249A1 Plaque……………………………………….. 2
83. 167239A1 Support ……………………………………… 1
84. 166352A1 Vis M12x30 ………………………………… 2
85. 163278A1 Filtre à huile ……………………………….. 1
86. 154569A1 Joint torique ……………………………….. 1
87. 167230A1 Collecteur …………………………………… 1
88. 827-8080 Vis M8x80 ………………………………….. 4
89. 892-11008 Rondelle frein SW8………………………. 4
90. 895-11008 Rondelle …………………………………….. 4
91. 827-10045 Vis M10x45 ………………………………… 4
92. 150409A1 Rondelle …………………………………….. 4
93. 151002A1 Bouchon …………………………………….. 1
94. 157685A1 Raccord union …………………………….. 1
95. 163271A1 Raccord union …………………………….. 1
96. 159490A1 Soupape de sécurité…………………….. 1
97. 153622A1 Equerre ……………………………………… 1
98. 167248A1 Adaptateur………………………………….. 1
99. 159748A1 Robinet 3 voies……………………………. 1
100. 164176A1 Raccord union …………………………….. 1
101. 167252A1 Tuyau ………………………………………… 1
102. 163287A1 Raccord union …………………………….. 1
103. 167235A1 Tuyau ………………………………………… 1
104. 167236A1 Tuyau ………………………………………… 1
105. 167233A1 Bride …………………………………………. 1
106. 827-12050 Vis M12x50…………………………………. 2
107. 167247A1 Support ……………………………………… 1
108. 627-12025 Vis M12x25…………………………………. 2
109. 167227A1 Bride …………………………………………. 1
110. 167243A1 Flexible………………………………………. 1
111. 167244A1 Flexible………………………………………. 1
112. 167242A1 Flexible………………………………………. 1
113. 167228A1 Flexible………………………………………. 1
114. 167229A1 Flexible………………………………………. 1
115. 167231A1 Equerre ……………………………………… 1
116. 167251A1 Flexible………………………………………. 1
117. 168483A1 Adhésif ………………………………………. 1
118. 167032A1 Soupape de sécurité…………………….. 2
150918A1 Loctite 262 …………………………………. 1
