Case INSTRUCTION DE MONTAGE DU COLIS 167144A1 DES VALVES DE SECURITE SUR PELLE 9007 – PDF DOWNLOAD (French)

Description

Case INSTRUCTION DE MONTAGE DU COLIS 167144A1 DES VALVES DE SECURITE SUR PELLE 9007 – PDF DOWNLOAD (French)

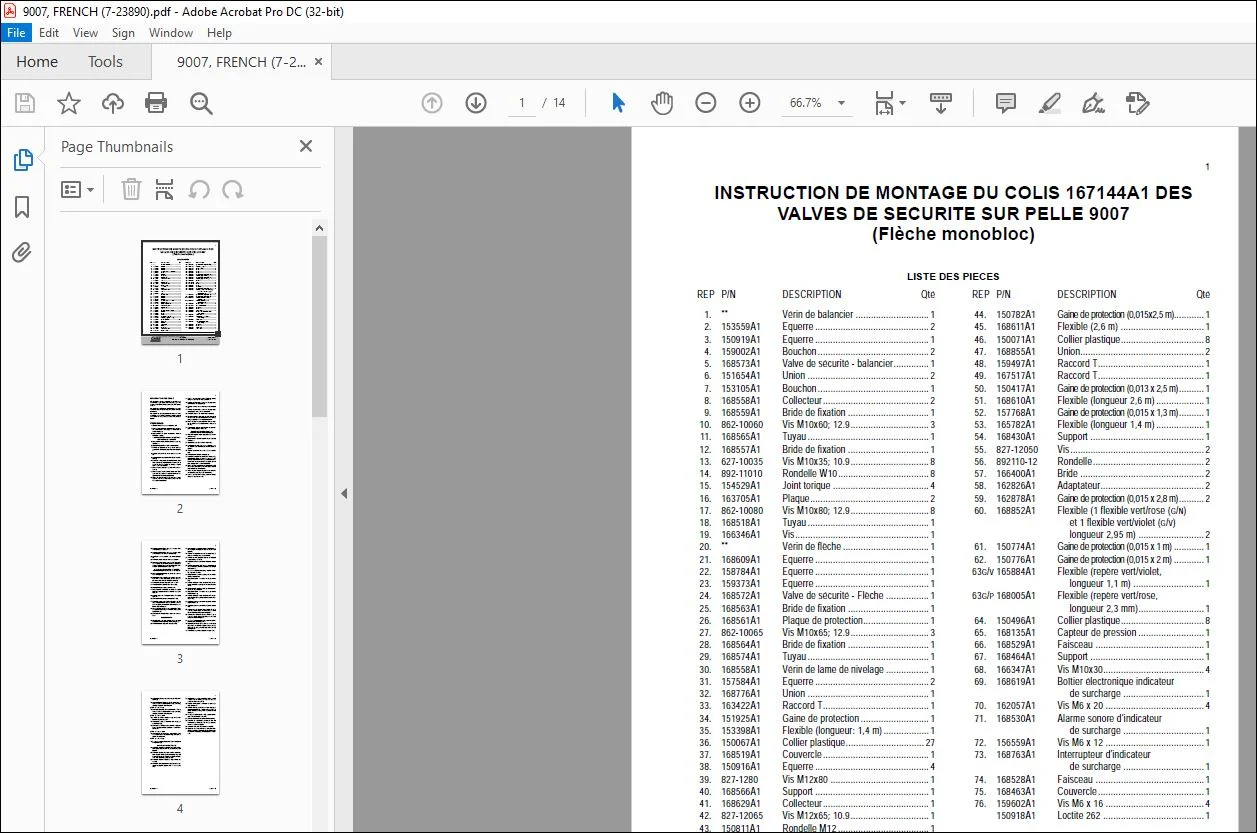

APERÇU DES IMAGES DU MANUEL :

TABLE DES MATIÈRES:

Case INSTRUCTION DE MONTAGE DU COLIS 167144A1 DES VALVES DE SECURITE SUR PELLE 9007 – PDF DOWNLOAD (French)

1. ** Vérin de balancier ……………………….. 1
2. 153559A1 Equerre ……………………………………… 2
3. 150919A1 Equerre ……………………………………… 1
4. 159002A1 Bouchon …………………………………….. 2
5. 168573A1 Valve de sécurité – balancier………….. 1
6. 151654A1 Union ………………………………………… 2
7. 153105A1 Bouchon …………………………………….. 1
8. 168558A1 Collecteur …………………………………… 2
9. 168559A1 Bride de fixation ………………………….. 1
10. 862-10060 Vis M10x60; 12.9…………………………. 3
11. 168565A1 Tuyau ………………………………………… 1
12. 168557A1 Bride de fixation ………………………….. 1
13. 627-10035 Vis M10x35; 10.9…………………………. 8
14. 892-11010 Rondelle W10 ……………………………… 8
15. 154529A1 Joint torique ……………………………….. 4
16. 163705A1 Plaque……………………………………….. 2
17. 862-10080 Vis M10x80; 12.9…………………………. 8
18. 168518A1 Tuyau ………………………………………… 1
19. 166346A1 Vis…………………………………………….. 1
20. ** Vérin de flèche ……………………………. 1
21. 168609A1 Equerre ……………………………………… 1
22. 158784A1 Equerre ……………………………………… 1
23. 159373A1 Equerre ……………………………………… 1
24. 168572A1 Valve de sécurité – Flèche …………….. 1
25. 168563A1 Bride de fixation ………………………….. 1
26. 168561A1 Plaque de protection…………………….. 1
27. 862-10065 Vis M10x65; 12.9…………………………. 3
28. 168564A1 Bride de fixation ………………………….. 1
29. 168574A1 Tuyau ………………………………………… 1
30. 168558A1 Vérin de lame de nivelage …………….. 1
31. 157584A1 Equerre ……………………………………… 2
32. 168776A1 Union ………………………………………… 1
33. 163422A1 Raccord T…………………………………… 1
34. 151925A1 Gaine de protection ……………………… 1
35. 153398A1 Flexible (longueur: 1,4 m) ……………… 1
36. 150067A1 Collier plastique…………………………. 27
37. 168519A1 Couvercle …………………………………… 1
38. 150916A1 Equerre ……………………………………… 4
39. 827-1280 Vis M12x80 ………………………………… 1
40. 168566A1 Support ……………………………………… 1
41. 168629A1 Collecteur …………………………………… 1
42. 827-12065 Vis M12x65; 10.9…………………………. 1
43. 150811A1 Rondelle M12 ……………………………… 1
44. 150782A1 Gaine de protection (0,015×2,5 m)………… 1
45. 168611A1 Flexible (2,6 m) …………………………… 1
46. 150071A1 Collier plastique…………………………… 8
47. 168855A1 Union…………………………………………. 2
48. 159497A1 Raccord T…………………………………… 1
49. 167517A1 Raccord T…………………………………… 1
50. 150417A1 Gaine de protection (0,013 x 2,5 m)………. 1
51. 168610A1 Flexible (longueur 2,6 m) ………………. 1
52. 157768A1 Gaine de protection (0,015 x 1,3 m)………. 1
53. 165782A1 Flexible (longueur 1,4 m) ………………. 1
54. 168430A1 Support ……………………………………… 1
55. 827-12050 Vis…………………………………………….. 2
56. 892110-12 Rondelle …………………………………….. 2
57. 166400A1 Bride …………………………………………. 2
58. 162826A1 Adaptateur………………………………….. 2
59. 162878A1 Gaine de protection (0,015 x 2,8 m)………. 2
60. 168852A1 Flexible (1 flexible vert/rose (G/N)
et 1 flexible vert/violet (G/V)
longueur 2,95 m) …………………….. 2
61. 150774A1 Gaine de protection (0,015 x 1 m) ………… 1
62. 150776A1 Gaine de protection (0,015 x 2 m) ………… 1
63G/V 165884A1 Flexible (repère vert/violet,
longueur 1,1 m) ………………………. 1
63G/P 168005A1 Flexible (repère vert/rose,
longueur 2,3 mm)…………………….. 1
64. 150496A1 Collier plastique…………………………… 8
65. 168135A1 Capteur de pression …………………….. 1
66. 168529A1 Faisceau ……………………………………. 1
67. 168464A1 Support ……………………………………… 1
68. 166347A1 Vis M10x30…………………………………. 4
69. 168619A1 Boîtier électronique indicateur
de surcharge ………………………….. 1
70. 162057A1 Vis M6 x 20 ………………………………… 4
71. 168530A1 Alarme sonore d’indicateur
de surcharge ………………………….. 1
72. 156559A1 Vis M6 x 12 ………………………………… 1
73. 168763A1 Interrupteur d’indicateur
de surcharge ………………………….. 1
74. 168528A1 Faisceau ……………………………………. 1
75. 168463A1 Couvercle …………………………………… 1
76. 159602A1 Vis M6 x 16 ………………………………… 4
150918A1 Loctite 262 …………………………………. 1

VEUILLEZ NOTER:

• Il s’agit du même manuel exact utilisé par vos concessionnaires pour réparer votre véhicule.
• La même chose peut être la vôtre dans les 2-3 prochaines minutes car vous serez dirigé vers la page de téléchargement immédiatement après avoir payé le manuel.
• Pour toute question / doute concernant votre achat, n’hésitez pas à contacter [email protected]
