Case Lader621D Wheel Loader Parts Catalog Manual(7-7300)_DE_IT_ES – PDF DOWNLOAD

Description

Case Lader621D Wheel Loader Parts Catalog Manual(7-7300)_DE_IT_ES – PDF DOWNLOAD

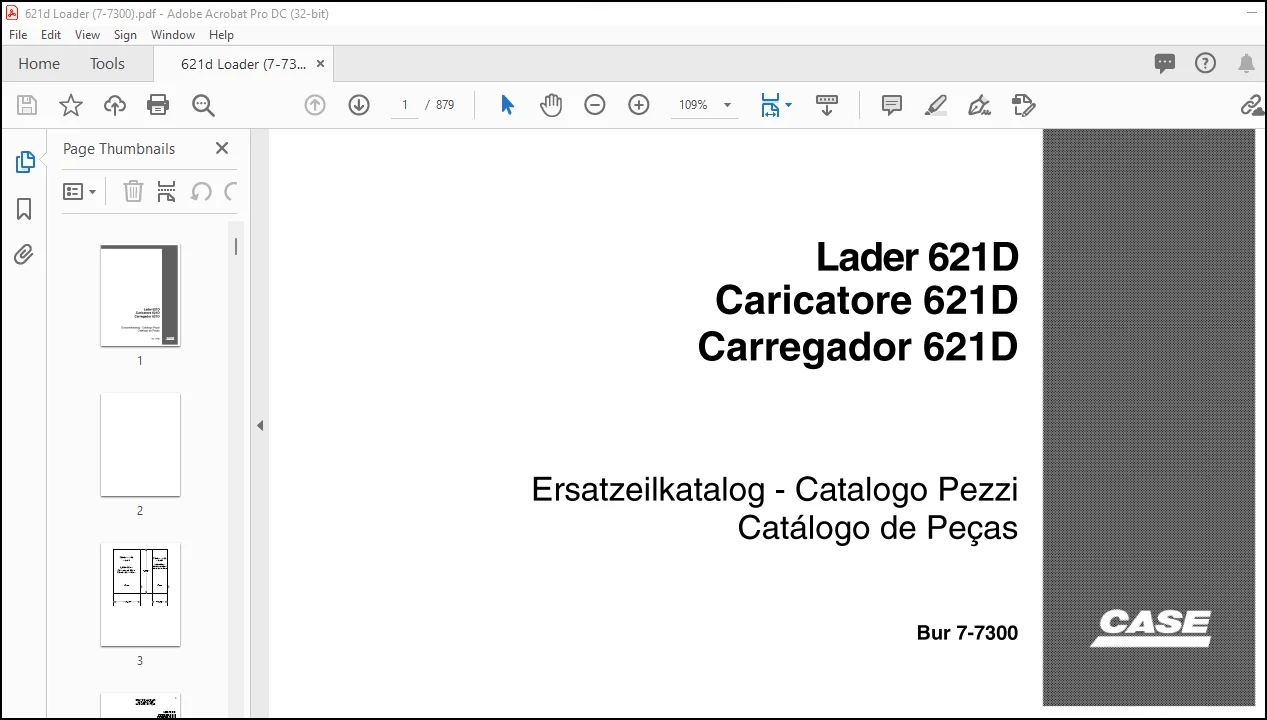

FILE DETAILS:

Case Lader621D Wheel Loader Parts Catalog Manual(7-7300)_DE_IT_ES – PDF DOWNLOAD

Language :DE_IT_ES
Pages : 879
Downloadable : YES
Format : PDF
Size : 10.3 MB
DESCRIPTION:

Case Lader621D Wheel Loader Parts Catalog Manual(7-7300)_DE_IT_ES – PDF DOWNLOAD

Abdeckung – Zylinderkopf 2-53
Abdeckungen – Antriebsriemen 2-11
Abdeckungen – Batteriekasten 9-57
Abdeckungen – Kabine Oder Schutzdach 9-127
Abdeckungen – Kabine Und Schutzdach, Untere 9-125
Abdeckungen – Konsole Und Handauflage 9-141 – 9-145
Ablassleitung – Ölpumpenwanne 2-51
Achse, Hintere 6-87
Achse, Hintere – Befestigung 6-69
Achse, Hintere – Bremse 6-81
Achse, Hintere – Differentialträger 6-75
Achse, Hintere – Differentrial 6-77, 6-79
Achse, Hintere – Gehäuse 6-71, 6-73
Achse, Hintere – Planetengetriebe-Nabe 6-83, 6-85
Anlasser 4-9, 4-11
Antriebsmotor – Kühlanlage 2-17 – 2-23
Antriebsriemen – Abdeckungen 2-11
Antriebswelle 6-89
Antriebswelle – Mittlere Und Hintere 6-93
Antriebswelle, Vordere – Traglager Und Schmierleitung
6-91
Aufkleber 9-199 – 9-215
Aufkleber – Brasilianisches Portugiesisch 9-221, 9-223
Aufkleber – Deutsch 9-233
Aufkleber – Englisch 9-217, 9-219
Aufkleber – Kanadisches Französisch 9-225, 9-227
Aufkleber – Lateinamerikanisches Spanisch 9-229, 9-231
Ausgangswelle – Gruppengetriebe 6-33
Ausgleichs Behälter 8-3, 8-5
Auspuffsystem – Schalldämpfer 2-29
Ausrüstung – Ladeschaufeln 9-19, 9-21
B
Batterie – Kabel 4-61, 4-63
Batteriekasten – Abdeckungen 9-57
Bedienkonsole 4-13 – 4-19
Bedienungselement – Füllpositionsautomatik 9-3, 9-5
Befestigung – Achse, Hintere 6-69
Befestigung – Drehstromgenerator 4-65, 4-67
Befestigung – Kühler 2-5, 2-7
Befestigung – Plane, Uberrollschutz 9-197
Befestigung – Radio 4-97, 4-99
Befestigung – Rundumleuchte, Kpl 4-81, 4-83
Befestigung – Sitz 9-79, 9-81
Befestigung – Steuergerät 8-73 – 8-77
Befestigung – Vorderachse 6-51
Befestigung – Wandler, Steckdose 4-101
Befestigung Und Glas – Kabine 9-119 – 9-123
Befestigung, Motor 2-3
Beleuchtung Kplt – Beleuchtung, Hintere Kombination 4-73
Beleuchtung Kplt – Lampe, Vordere 4-71
Beleuchtung, Hintere Kombination – Beleuchtung Kplt 4-73
Brasilianisches Portugiesisch – Aufkleber 9-221, 9-223
B
Bremse – Achse, Hintere 6-81
Bremse – Druckspeicher 7-29, 7-31
Bremse – Pedale 7-5, 7-7
Bremse – Vorderachse 6-63
D
Deckel – Plane, Uberrollschutz 9-191 – 9-195
Deckel – Rahmen, Hinterer 9-47
Deckel – Sockel 9-147
Deutsch – Aufkleber 9-233
Dichtsatz 2-91 – 2-97
Differentialträger – Achse, Hintere 6-75
Differentialträger – Vorderachse 6-57
Differentrial – Achse, Hintere 6-77, 6-79
Differentrial – Vorderachse 6-59, 6-61
Drehstromgenerator – Befestigung 4-65, 4-67
Drehzahlsensor Und Pumpenabdeckung – Gruppengetriebe
6-47
Druckspeicher – Bremse 7-29, 7-31
Druckspeicher – Schwingungsdämpf 8-161
Druckspeicher Kplt 8-121
Düse – Kraftstoff-Einspritzanlage 3-25, 3-27
E
Eingangswelle – Gruppengetriebe 6-13
Elektrisch – Hilfslenkung 4-57, 4-59
F
Fenster, Links – Kabinentür 9-159, 9-161
Fenster, Rechts – Kabine 9-155, 9-157
Fensterreiber 9-165
Fernsteuerung, 1 Hebel – Ventileinheit 8-123 – 8-131
Fernsteuerung, 2 Hebel – Ventileinheit 8-133, 8-135
Fernsteuerung, 3 Hebel – Ventileinheit 8-137, 8-139
Feststellbremse 7-3
Filter Und Kühler – Öl 2-45
Füllpositionsautomatik – Bedienungselement 9-3, 9-5
G
Gaspedal – Pedal, Kpl 3-5
Gaspedal – Zusatzsteueurgeräte Befestigung 3-3
Geber – Kraftstofftank-Einfüllstutzen 3-11, 3-13
Gegengewichte 9-49
Gehäuse – Achse, Hintere 6-71, 6-73
Gehäuse – Getriebe 6-15, 6-17
Gehäuse – Vorderachse 6-53, 6-55
Gehäuseleitungen – Getriebe 6-19
Gelenk – Rahmen, Hinterer 9-41 – 9-45
Getriebe – Gehäuse 6-15, 6-17
Getriebe – Gehäuseleitungen 6-19
Getriebe – Halterung 6-5
Getriebe – Hydraulik 6-3
Getriebe – Kabelstrang 4-43
Bur 7-7300 Issued June, 2001
1A-2 621D Loader
ALPHABETISCHES INHALTSVERZEICHNIS
G
Getriebe-Einfüllstutzen – Schauglas 6-7, 6-9
Getriebedeckel, Vorne 2-33, 2-35
Gruppengetriebe – Ausgangswelle 6-33
Gruppengetriebe – Drehzahlsensor Und Pumpenabdeckung
6-47
Gruppengetriebe – Eingangswelle 6-13
Gruppengetriebe – Konverterdeckel Und Eingangswelle
6-11
Gruppengetriebe – Kupplung Kpl, Dritte 6-25
Gruppengetriebe – Kupplung Kpl, Erste 6-21
Gruppengetriebe – Kupplung Kpl, Rückwärts 6-31
Gruppengetriebe – Kupplung Kpl, Vierte 6-27
Gruppengetriebe – Kupplung Kpl, Vorwärts 6-29
Gruppengetriebe – Kupplung Kpl, Zweite 6-23
Gruppengetriebe – Ölfilter Und Einfülldeckel 6-49
Gruppengetriebe – Regelventil Und Ölpumpe 6-45
Gruppengetriebe – Steuerventil 6-39 – 6-43
Gruppengetriebe – Ventilplatten 6-37
Gruppengetriebe – Zapfwelle 6-35
H
Halterung – Getriebe 6-5
Halterung – Lampe, Vordere 4-69
Halterung – Rückwärtsfahrtalarm 4-79
Hauptbremse – Hydraulik 7-9 – 7-27
Hauptdach – Kabelstrang 4-39, 4-41
Hauptkabine – Kabelstrang 4-33, 4-35
Heizung 9-175, 9-177
Heizung – Klimaanlagen-Verdampfer 9-171, 9-173
Heizung – Ölpumpenwanne 2-47, 2-49
Heizungs- Und Klimaanlagenfilter – Kabine 9-153
Heizungs- Und Klimaanlagenschächte – Kabine
9-167, 9-169
Hilfslenkung – Elektrisch 4-57, 4-59
Hilfslenkung – Hydraulik 5-27, 5-29
Hilfslenkung – Prioritätsventil 5-31
Hilfslenkung – Pumpe 5-33
Hinterer Kabelbaum – Relaisleiste 4-55
Hydraulik – Getriebe 6-3
Hydraulik – Hauptbremse 7-9 – 7-27
Hydraulik – Hilfslenkung 5-27, 5-29
Hydraulik – Kupplung 8-37, 8-39
Hydraulik – Lader, Zusatzhydraulik 8-29 – 8-33
Hydraulik – Lader-Bedienung 8-141 – 8-147
Hydraulik – Lader-Fernsteuerung 8-97 – 8-119
Hydraulik – Lader-Hubeinrichtung 8-15 – 8-21
Hydraulik – Laderschaufel 8-23 – 8-27
Hydraulik – Lenkung 5-13 – 5-25
Hydraulik – Ölfilter 8-13
Hydraulik – Schwingungsdämpf 8-149 – 8-155
Hydraulik – Verriegelungskupplung 8-35
Hydraulik – Zwischen Behälter Und Hydraulikpumpe
8-7 – 8-11
I
Innenraum – Kabine 9-133, 9-135
Isolierung – Kabine 9-137, 9-139
K
Kabel – Batterie 4-61, 4-63
Kabelbaum, Hinterrahmen 4-51, 4-53
Kabelstrang – Getriebe 4-43
Kabelstrang – Hauptdach 4-39, 4-41
Kabelstrang – Hauptkabine 4-33, 4-35
Kabelstrang – Kabinendach 4-31
Kabelstrang – Motor 4-45 – 4-49
Kabelstrang – Motorhaube 4-21
Kabelstrang – Schutzdach 4-37
Kabelstrang – Untergestell 4-27, 4-29
Kabelstrang – Zigarettenanzünder 4-85
Kabine – Befestigung Und Glas 9-119 – 9-123
Kabine – Fenster, Rechts 9-155, 9-157
Kabine – Heizungs- Und Klimaanlagenfilter 9-153
Kabine – Heizungs- Und Klimaanlagenschächte
9-167, 9-169
Kabine – Innenraum 9-133, 9-135
Kabine – Isolierung 9-137, 9-139
Kabine – Scheibenwischer, Hinterer 4-89, 4-91
Kabine – Scheibenwischer, Vorderer 4-87
Kabine – Tuer 9-163
Kabine – Überdrucksystem, Kanäle Und Düsen
9-149, 9-151
Kabine Oder Schutzdach – Abdeckungen 9-127
Kabine Und Schutzdach, Untere – Abdeckungen 9-125
Kabinendach – Kabelstrang 4-31
Kabinentür – Fenster, Links 9-159, 9-161
Kählkreislauf Motor 2-13
Kaltstartsystem 4-93, 4-95
Kanadisches Französisch – Aufkleber 9-225, 9-227
Kennzeichen – Lampe 4-75
Kennzeichenleuchte 9-237
Klimaanlage 9-179 – 9-185
Klimaanlage – Kompressoreinbau 9-189
Klimaanlage – Kondensator 9-187
Klimaanlagen-Verdampfer – Heizung 9-171, 9-173
Kolben – Pleuelstangen 2-85 – 2-89
Kolbenachse – Ventileinheit 8-69
Kompressoreinbau – Klimaanlage 9-189
Kondensator – Klimaanlage 9-187
Konsole Und Handauflage – Abdeckungen 9-141 – 9-145
Konverterdeckel Und Eingangswelle – Gruppengetriebe
Kotflügel, Hintere 9-59 – 9-65
Kotflügel, Hintere – Stufen 9-71, 9-73
Kotflügel, Vorn 9-67, 9-69
Kraftstoff-Einspritzanlage – Düse 3-25, 3-27
Kraftstoff-Einspritzanlage – Pumpe Und Antrieb 3-21, 3-23
Kraftstoffeinspritzanlage 3-15
Bur 7-7300 Issued June, 2001
ALPHABETISCHES INHALTSVERZEICHNIS
621D Loader 1A-3
Kraftstoffilter – Transferpumpe 3-17
Kraftstoffleitungen – Leitungsfilter, Kraftstoff 3-7, 3-9
Kraftstofftank-Einfüllstutzen – Geber 3-11, 3-13
Kühlanlage 2-15
Kühlanlage – Antriebsmotor 2-17 – 2-23
Kühler – Befestigung 2-5, 2-7
Kupplung – Hydraulik 8-37, 8-39
Kupplung Kpl, Dritte – Gruppengetriebe 6-25
Kupplung Kpl, Erste – Gruppengetriebe 6-21
Kupplung Kpl, Rückwärts – Gruppengetriebe 6-31
Kupplung Kpl, Vierte – Gruppengetriebe 6-27
Kupplung Kpl, Vorwärts – Gruppengetriebe 6-29
Kupplung Kpl, Zweite – Gruppengetriebe 6-23
Kurbelwelle 2-75 – 2-81
Ladedruckdose Und Wastegate System 3-19
Lader – Ladeschaufeln 9-37, 9-39
Lader – Schaufel 9-23 – 9-35
Lader, Zusatzhydraulik – Hydraulik 8-29 – 8-33
Lader-Bedienung – Hydraulik 8-141 – 8-147
Lader-Bedienung – Ventileinheit 8-71, 8-79, 8-81
Lader-Fernsteuerung – Hydraulik 8-97 – 8-119
Lader-Hubeinrichtung – Hydraulik 8-15 – 8-21
Lader-Hubeinrichtung – Traggestell 9-11, 9-13
Lader-Hubeinrichtung – Zylinderbaugruppe 8-83, 8-85
Laderschaufel – Hydraulik 8-23 – 8-27
Laderschaufel – Zylinderbaugruppe 8-87 – 8-95
Laderventil, 2 Schieber – Ventileinheit 8-45 – 8-51
Laderventil, 3 Schieber – Ventileinheit 8-53 – 8-59
Laderventil, 4 Schieber – Ventileinheit 8-61 – 8-67
Ladeschaufeln – Ausrüstung 9-19, 9-21
Ladeschaufeln – Lader 9-37, 9-39
Ladeschwinge Und Gestänge – Traggestell 9-15, 9-17
Lampe – Kennzeichen 4-75
Lampe Kpl, Vordere Und Hintere 4-77
Lampe, Vordere – Beleuchtung Kplt 4-71
Lampe, Vordere – Halterung 4-69
Lateinamerikanisches Spanisch – Aufkleber 9-229, 9-231
Leitungsfilter, Kraftstoff – Kraftstoffleitungen 3-7, 3-9
Lenkrad – Säule 5-3 – 5-7
Lenksteuerung – Ventileinheit 5-9, 5-11
Lenkung – Hydraulik 5-13 – 5-25
Lenkung – Zylinderbaugruppe 5-35, 5-37
Lichtmaschine Kplt 4-3 – 4-7
Lüfter – Lüfterriemen 2-9
Lüfterriemen – Lüfter 2-9
Lufteinlassteile – Luftfilter 2-25
Luftfilter – Lufteinlassteile 2-25
Luftfilter, Kpl 2-27
Mittlere Und Hintere – Antriebswelle 6-93
Motor – Kabelstrang 4-45 – 4-49
Motorhaube 9-51, 9-53
Motorhaube – Kabelstrang 4-21
Motorhaube – Schallschutz 9-55
Nockenwelle 2-61
Öl – Filter Und Kühler 2-45
Ölfilter – Hydraulik 8-13
Ölfilter Und Einfülldeckel – Gruppengetriebe 6-49
Ölpumpenwanne – Ablassleitung 2-51
Ölpumpenwanne – Heizung 2-47, 2-49
Pedal, Kpl – Gaspedal 3-5
Pedale – Bremse 7-5, 7-7
Plane, Uberrollschutz – Befestigung 9-197
Plane, Uberrollschutz – Deckel 9-191 – 9-195
Planetengetriebe-Nabe – Achse, Hintere 6-83, 6-85
Planetengetriebe-Nabe – Vorderachse 6-65, 6-67
Pleuelstangen – Kolben 2-85 – 2-89
Prioritätsventil – Hilfslenkung 5-31
Pumpe – Hilfslenkung 5-33
Pumpe Kplt 8-41, 8-43
Pumpe Und Antrieb – Kraftstoff-Einspritzanlage 3-21, 3-23
Radio – Befestigung 4-97, 4-99
Räder 6-95, 6-97
Rahmen, Hinterer – Deckel 9-47
Rahmen, Hinterer – Gelenk 9-41 – 9-45
Rahmen, Vorderer 9-75, 9-77
Regelventil Und Ölpumpe – Gruppengetriebe 6-45
Relaisleiste – Hinterer Kabelbaum 4-55
Rückspiegel – Sonnenblende 9-129, 9-131
Rückwärtsfahrtalarm – Halterung 4-79
Rundumleuchte, Kpl – Befestigung 4-81, 4-83
Säule – Lenkrad 5-3 – 5-7
Schalldämpfer – Auspuffsystem 2-29
Schallschutz – Motorhaube 9-55
Schaufel – Lader 9-23 – 9-35
Schaufelhöhen- Und Transportautomatik –
Zusatzsteueurgeräte Befestigung 9-7
Schauglas – Getriebe-Einfüllstutzen 6-7, 6-9
Scheibenwischer, Hinterer – Kabine 4-89, 4-91
Scheibenwischer, Vorderer – Kabine 4-87
Schutzdach – Kabelstrang 4-37
Schwinghebel – Zylinderkopf 2-55 – 2-59
AHABETISCHES INHALTSVERZEICHNIS
SSchwingungsdämpf – Druckspeicher 8-161
Schwingungsdämpf – Hydraulik 8-149 – 8-155
Schwingungsdämpfungs-Wegeventil – Ventileinheit
Schwungrad Und Gehäuse 2-83
Sicherheitsgurte – Sitz 9-83
Sitz – Befestigung 9-79, 9-81
Sitz – Sicherheitsgurte 9-83
Sitz, Luftfederung 9-101 – 9-117
Sitz, Mechanische Federung 9-85 – 9-99
Sockel – Deckel 9-147
Sonnenblende – Rückspiegel 9-129, 9-131
Steuergerät – Befestigung 8-73 – 8-77
Steuergerät, Schaufelhöhenautomatik – Transportautomatik
Steuerventil – Gruppengetriebe 6-39 – 6-43
Stufen – Kotflügel, Hintere 9-71, 9-73
Traggestell – Lader-Hubeinrichtung 9-11, 9-13
Traggestell – Ladeschwinge Und Gestänge 9-15, 9-17
Traglager Und Schmierleitung – Antriebswelle, Vordere
Transferpumpe – Kraftstoffilter 3-17
Transportautomatik – Steuergerät, Schaufelhöhenautomatik
Tuer – Kabine 9-163
Turbolader Kplt 2-41, 2-43
Turboladersystem 2-37, 2-39
Überdrucksystem, Kanäle Und Düsen – Kabine
Untergestell – Kabelstrang 4-27, 4-29
Unterlegkeil 9-235
Ventileinheit – Fernsteuerung, 1 Hebel 8-123 – 8-131
Ventileinheit – Fernsteuerung, 2 Hebel 8-133, 8-135
Ventileinheit – Fernsteuerung, 3 Hebel 8-137, 8-139
Ventileinheit – Kolbenachse 8-69
Ventileinheit – Lader-Bedienung 8-71, 8-79, 8-81
Ventileinheit – Laderventil, 2 Schieber 8-45 – 8-51
Ventileinheit – Laderventil, 3 Schieber 8-53 – 8-59
Ventileinheit – Laderventil, 4 Schieber 8-61 – 8-67
Ventileinheit – Lenksteuerung 5-9, 5-11
Ventileinheit – Schwingungsdämpfungs-Wegeventil
Ventilplatten – Gruppengetriebe 6-37
Verriegelungskupplung – Hydraulik 8-35
Vorderachse – Befestigung 6-51
Vorderachse – Bremse 6-63
Vorderachse – Differentialträger 6-57
Vorderachse – Differentrial 6-59, 6-61
Vorderachse – Gehäuse 6-53, 6-55
Vorderachse – Planetengetriebe-Nabe 6-65, 6-67
Vorderer Kabelbaum 4-23, 4-25
Wandler, Steckdose – Befestigung 4-101
Wasserpumpensystem 2-31
Zapfwelle – Gruppengetriebe 6-35
Zusatzsteueurgeräte Befestigung – Gaspedal 3-3
Zusatzsteueurgeräte Befestigung – Schaufelhöhen- Und
Transportautomatik 9-7
Zwischen Behälter Und Hydraulikpumpe – Hydraulik
Zylinderbaugruppe – Lader-Hubeinrichtung 8-83, 8-85
Zylinderbaugruppe – Laderschaufel 8-87 – 8-95
Zylinderbaugruppe – Lenkung 5-35, 5-37
Zylinderblock 2-63 – 2-73
Zylinderkopf – Abdeckung 2-53
Zylinderkopf – Schwinghebel 2-55 – 2-59
Acceleratore A Pedale – Comandi 3-3
Acceleratore A Pedale – Gruppo Del Pedale 3-5
Albero A Camme 2-61
Albero A Gomiti 2-75 – 2-81
Albero D’Entrata – Trasmissione 6-13
Albero D’Uscita – Trasmissione 6-33
Albero Di Trasmissione Anteriore – Cuscinetto, Supporto E
Tubazione Per Lubrificazione 6-91
Albero Motore 6-89
Albero Motore – Centro E Retro 6-93
Allarme Di Retromarcia – Supporto 4-79
Alloggiamento – Assale Anteriore 6-53, 6-55
Alloggiamento – Assale Posteriore 6-71, 6-73
Alloggiamento – Gruppo Trasmissione 6-15, 6-17
Alternatore – Montaggio 4-65, 4-67
Altezza Della Benna E Ritorno Alla Posizione Di Trasporto –
Comandi 9-7
Ammortizzatore – Comando Antibeccheggio 8-161
Ammortizzatore – Freno 7-29, 7-31
Aria Condizionata 9-179 – 9-185
Aria Condizionata – Condensatore 9-187
Aria Condizionata – Supporto Del Compressore 9-189
Assale Anteriore – Alloggiamento 6-53, 6-55
Assale Anteriore – Differenziale 6-59, 6-61
Assale Anteriore – Freno 6-63
Assale Anteriore – Montaggio 6-51
Assale Anteriore – Mozzo Dei Riduttori Finali Epicicloidali
Assale Anteriore – Supporto Del Differenziale 6-57
Assale Posteriore 6-87
Assale Posteriore – Alloggiamento 6-71, 6-73
Assale Posteriore – Differenziale 6-77, 6-79
Assale Posteriore – Freno 6-81
Assale Posteriore – Montaggio 6-69
Assale Posteriore – Mozzo Dei Riduttori Finali Epicicloidali
Assale Posteriore – Supporto Del Differenziale 6-75
Asse Del Pistone – Gruppo Valvola 8-69
Attrezzatura – Benne 9-19, 9-21
Batteria – Cavi 4-61, 4-63
Benna – Caricatore 9-23 – 9-35
Benna Del Caricatore – Gruppo Cilindro 8-87 – 8-95
Benna Del Caricatore – Impianto Idraulico 8-23 – 8-27
Benne – Attrezzatura 9-19, 9-21
Benne – Caricatore 9-37, 9-39
Bielle – Pistoni 2-85 – 2-89
Bloccaggio Del Giunto Di Accoppiamento – Impianto
Idraulico 8-35
Blocco Cilindri 2-63 – 2-73
Bobina Del Climatizzatore – Riscaldatore 9-171, 9-173
Cabina – Condotti Del Riscaldatore Del Refrigerante Del
Motore E Del Condizionatore 9-167, 9-169
Cabina – Filtri Del Riscaldatore Del Refrigerante Del Motore
E Del Condizionatore 9-153
Cabina – Finestrino Destro 9-155, 9-157
Cabina – Interiore 9-133, 9-135
Cabina – Isolamento 9-137, 9-139
Cabina – Sistema Di Sovrappressione, Dotti E Bocchette
D’Immissione Dell’Aria 9-149, 9-151
Cabina – Sportello 9-163
Cabina – Supporto E Vetro 9-119 – 9-123
Cabina – Tergicristallo 4-87
Cabina – Tergilunotto 4-89, 4-91
Cabina O Tettuccio – Protezioni 9-127
Cabina Principale – Cablaggio 4-33, 4-35
Cablaggio – Accendisigari 4-85
Cablaggio – Cabina Principale 4-33, 4-35
Cablaggio – Cofano 4-21
Cablaggio – Motore 4-45 – 4-49
Cablaggio – Piedistallo 4-27, 4-29
Cablaggio – Tetto Cabina 4-31
Cablaggio – Tettuccio 4-37
Cablaggio – Tettuccio Principale 4-39, 4-41
Cablaggio – Trasmissione 4-43
Cablaggio Anteriore 4-23, 4-25
Cablaggio Del Telaio Posteriore 4-51, 4-53
Cablaggio Posteriore – Pannello Relè 4-55
Calzatoia 9-235
Caricatore – Benna 9-23 – 9-35
Caricatore – Benne 9-37, 9-39
Cavi – Batteria 4-61, 4-63
Centro E Retro – Albero Motore 6-93
Cinghia Del Ventilatore – Ventilatore 2-9
Cinghia Di Trasmissione – Protezioni 2-11
Cinture Di Sicurezza: – Sedile 9-83
Cofano 9-51, 9-53
Cofano – Cablaggio 4-21
Cofano – Isolamento 9-55
Colonna – Volante 5-3 – 5-7
Comandi – Acceleratore A Pedale 3-3
Comandi – Altezza Della Benna E Ritorno Alla Posizione Di
Comando – Ritorno Alla Posizione Di Scavo 9-3, 9-5
Comando A Distanza A Leva Doppia – Gruppo Valvola
Comando A Distanza A Leva Singola – Gruppo Valvola
Comando A Distanza A Tre Leve – Gruppo Valvola
Comando A Distanza Del Caricatore – Impianto Idraulico
Comando Antibeccheggio – Ammortizzatore 8-161
Comando Antibeccheggio – Impianto Idraulico
Comando Antibeccheggio Direzionale – Gruppo Valvola
Comando Caricatore – Gruppo Valvola 8-71, 8-79, 8-81
Comando Caricatore – Impianto Idraulico 8-141 – 8-147
Comando Caricatore A Due Cursori – Gruppo Valvola
Comando Caricatore A Quattro Cursori – Gruppo Valvola
Comando Caricatore A Tre Cursori – Gruppo Valvola
Comando Dell’Altezza Della Benna Del Caricatore – Ritorno
Alla Posizione Di Trasporto 9-9
Comando Di Sterzo – Gruppo Valvola 5-9, 5-11
Combinazione Luci Posteriori – Gruppo Luce 4-73
Componenti Della Presa D’Aria – Filtro Dell’Aria 2-25
Condensatore – Aria Condizionata 9-187
Condotti Del Riscaldatore Del Refrigerante Del Motore E
Del Condizionatore – Cabina 9-167, 9-169
Consolle E Poggiapolso – Protezioni 9-141 – 9-145
Contrappesi 9-49
Convertitore, Coperchio E Albero D’Entrata – Trasmissione
Coperchi – Piedistallo 9-147
Coperchi – Telaio Posteriore 9-47
Coperchi – Tettuccio Rops 9-191 – 9-195
Coperchio – Testa Cilindro 2-53
Coperchio Scatola Ingranaggi Anteriore 2-33, 2-35
Cuscinetto, Supporto E Tubazione Per Lubrificazione –
Albero Di Trasmissione Anteriore 6-91
Dal Serbatoio Alla Pompa Idraulica – Impianto Idraulico
Differenziale – Assale Anteriore 6-59, 6-61
Differenziale – Assale Posteriore 6-77, 6-79
Etichette 9-199 – 9-215
Etichette – Francese Canadese 9-225, 9-227
Etichette – Inglese 9-217, 9-219
Etichette – Portoghese Brasiliano 9-221, 9-223
Etichette – Spagnolo Per L’America Latina 9-229, 9-231
Etichette – Tedesco 9-233
Faro Anteriore – Gruppo Luce 4-71
Faro Anteriore – Supporto 4-69
Fermo Del Finestrino 9-165
Filtri Del Riscaldatore Del Refrigerante Del Motore E Del
Condizionatore – Cabina 9-153
Filtro Del Combustibile – Pompa Da Travaso 3-17
Filtro Del Combustibile In Linea – Tubazioni Del
Combustibile 3-7, 3-9
Filtro Dell’Aria – Componenti Della Presa D’Aria 2-25
Filtro Dell’Olio – Impianto Idraulico 8-13
Filtro E Scambiatore Di Calore – Olio 2-45
Filtro, Olio E Coperchio Del Bocchettone Di Riempimento –
Trasmissione 6-49
Finestrino Destro – Cabina 9-155, 9-157
Finestrino Sinistro – Sportello Della Cabina 9-159, 9-161
Francese Canadese – Etichette 9-225, 9-227
Freno – Ammortizzatore 7-29, 7-31
Freno – Assale Anteriore 6-63
Freno – Assale Posteriore 6-81
Freno – Pedali 7-5, 7-7
Freno Di Stazionamento 7-3
Freno Principale – Impianto Idraulico 7-9 – 7-27
Giunto Di Accoppiamento – Impianto Idraulico 8-37, 8-39
Gruppo Alternatore 4-3 – 4-7
Gruppo Cilindro – Benna Del Caricatore 8-87 – 8-95
Gruppo Cilindro – Sollevamento Del Caricatore 8-83, 8-85
Gruppo Cilindro – Sterzo 5-35, 5-37
Gruppo Dei Far Anteriori E Posteriori 4-77
Gruppo Del Faro Rotativo – Montaggio 4-81, 4-83
Gruppo Del Filtro Dell’Aria 2-27
Gruppo Del Pedale – Acceleratore A Pedale 3-5
Gruppo Dell’Accumulatore 8-121
Gruppo Delle Sospensioni Meccaniche Del Sedile
Gruppo Delle Sospensioni Pneumatiche Del Sedile
Gruppo Frizione Marcia Avanti – Trasmissione 6-29
Gruppo Frizione Retromarcia – Trasmissione 6-31
Gruppo Luce – Combinazione Luci Posteriori 4-73
Gruppo Luce – Faro Anteriore 4-71
Gruppo Pompa 8-41, 8-43
Gruppo Trasmissione – Alloggiamento 6-15, 6-17
Gruppo Trasmissione – Tubi Dell’Alloggiamento 6-19
Gruppo Turbocompressore 2-41, 2-43
Gruppo Valvola – Asse Del Pistone 8-69
Gruppo Valvola – Comando A Distanza A Leva Doppia
Gruppo Valvola – Comando A Distanza A Leva Singola
Gruppo Valvola – Comando A Distanza A Tre Leve
Gruppo Valvola – Comando Antibeccheggio Direzionale
Gruppo Valvola – Comando Caricatore 8-71, 8-79, 8-81
Gruppo Valvola – Comando Caricatore A Due Cursori
GGruppo Valvola – Comando Caricatore A Quattro Cursori
Gruppo Valvola – Comando Caricatore A Tre Cursori
Gruppo Valvola – Comando Di Sterzo 5-9, 5-11
IImpianto Aneroide E Waste Gate 3-19
Impianto Ausiliario Del Caricatore – Impianto Idraulico
Impianto Di Iniezione Del Combustibile 3-15
Impianto Di Raffreddamento 2-15
Impianto Di Raffreddamento – Trasmissione Motore
Impianto Di Recupero Del Refrigerante 2-13
Impianto Di Riscaldamento 9-175, 9-177
Impianto Di Scarico – Marmitta 2-29
Impianto Elettrico – Sterzo Ausiliario 4-57, 4-59
Impianto Idraulico – Benna Del Caricatore 8-23 – 8-27
Impianto Idraulico – Bloccaggio Del Giunto Di
Accoppiamento 8-35
Impianto Idraulico – Comando A Distanza Del Caricatore
Impianto Idraulico – Comando Antibeccheggio
Impianto Idraulico – Comando Caricatore 8-141 – 8-147
Impianto Idraulico – Dal Serbatoio Alla Pompa Idraulica
Impianto Idraulico – Filtro Dell’Olio 8-13
Impianto Idraulico – Freno Principale 7-9 – 7-27
Impianto Idraulico – Giunto Di Accoppiamento 8-37, 8-39
Impianto Idraulico – Impianto Ausiliario Del Caricatore
Impianto Idraulico – Sollevamento Del Caricatore
Impianto Idraulico – Sterzo 5-13 – 5-25
Impianto Idraulico – Sterzo Ausiliario 5-27, 5-29
Impianto Idraulico – Trasmissione 6-3
Impianto Pompa Dell’Acqua 2-31
Impianto Turbocompressore 2-37, 2-39
Iniezione Di Combustibile – Pompa E Trasmissione
Iniezione Di Combustibile – Ugello 3-25, 3-27
Interiore – Cabina 9-133, 9-135
Isolamento – Cabina 9-137, 9-139
Isolamento – Cofano 9-55
Kit Guarnizione 2-91 – 2-97
Luce Della Targa 9-237
Marmitta – Impianto Di Scarico 2-29
Meccanismo Della Valvola – Testa Cilindro 2-55 – 2-59
Montaggio – Alternatore 4-65, 4-67
Montaggio – Assale Anteriore 6-51
Montaggio – Assale Posteriore 6-69
Montaggio – Gruppo Del Faro Rotativo 4-81, 4-83
Montaggio – Presa Del Convertitore 4-101
Montaggio – Radiatore 2-5, 2-7
Montaggio – Radio 4-97, 4-99
Montaggio – Sedile 9-79, 9-81
Montaggio – Tettuccio Rops 9-197
Montaggio – Valvola Di Comando 8-73 – 8-77
Motore – Cablaggio 4-45 – 4-49
Motorino Di Avviamento 4-9, 4-11
Mozzo Dei Riduttori Finali Epicicloidali – Assale Anteriore
Mozzo Dei Riduttori Finali Epicicloidali – Assale Posteriore
Olio – Filtro E Scambiatore Di Calore 2-45
Pannello Relè – Cablaggio Posteriore 4-55
Parafanghi Anteriori 9-67, 9-69
Parafanghi Posteriori 9-59 – 9-65
Parafanghi Posteriori – Predelle 9-71, 9-73
Parasole – Specchietto Retrovisore 9-129, 9-131
Parte Inferiore Della Cabina E Del Tettuccio – Protezioni
Pedali – Freno 7-5, 7-7
Perno – Telaio Posteriore 9-41 – 9-45
Piedistallo – Cablaggio 4-27, 4-29
Piedistallo – Coperchi 9-147
Pistoni – Bielle 2-85 – 2-89
Pompa – Sterzo Ausiliario 5-33
Pompa Da Travaso – Filtro Del Combustibile 3-17
Pompa E Trasmissione – Iniezione Di Combustibile
Portoghese Brasiliano – Etichette 9-221, 9-223
Predelle – Parafanghi Posteriori 9-71, 9-73
Presa Del Convertitore – Montaggio 4-101
Presa Di Forza – Trasmissione 6-35
Primo Gruppo Frizione – Trasmissione 6-21
Protezioni – Cabina O Tettuccio 9-127
Protezioni – Cinghia Di Trasmissione 2-11
Protezioni – Consolle E Poggiapolso 9-141 – 9-145
Protezioni – Parte Inferiore Della Cabina E Del Tettuccio
Protezioni – Vano Batteria 9-57
Quadro Comandi 4-13 – 4-19
Bur 7-7300 Issued June, 2001
1A-8 621D Loader
INDICE ALFABETICO
Quarto Gruppo Frizione – Trasmissione 6-27
Radiatore – Montaggio 2-5, 2-7
Radio – Montaggio 4-97, 4-99
Riscaldatore – Bobina Del Climatizzatore 9-171, 9-173
Riscaldatore – Vaschetta Della Pompa Dell’Olio 2-47, 2-49
Ritorno Alla Posizione Di Scavo – Comando 9-3, 9-5
Ritorno Alla Posizione Di Trasporto – Comando Dell’Altezza
Della Benna Del Caricatore 9-9
Ruote 6-95, 6-97
S
Secondo Gruppo Frizione – Trasmissione 6-23
Sedile – Cinture Di Sicurezza: 9-83
Sedile – Montaggio 9-79, 9-81
Sensore, Velocità E Coperchio Della Pompa – Trasmissione
Sistema Di Avviamento A Basse Temperature 4-93, 4-95
Sistema Di Sovrappressione, Dotti E Bocchette
D’Immissione Dell’Aria – Cabina 9-149, 9-151
Sollevamento Del Caricatore – Gruppo Cilindro 8-83, 8-85
Sollevamento Del Caricatore – Impianto Idraulico
Sollevamento Del Caricatore – Telaio 9-11, 9-13
Spagnolo Per L’America Latina – Etichette 9-229, 9-231
Specchietto Retrovisore – Parasole 9-129, 9-131
Spia – Targa 4-75
Sportello – Cabina 9-163
Sportello Della Cabina – Finestrino Sinistro 9-159, 9-161
Sterzo – Gruppo Cilindro 5-35, 5-37
Sterzo – Impianto Idraulico 5-13 – 5-25
Sterzo Ausiliario – Impianto Elettrico 4-57, 4-59
Sterzo Ausiliario – Impianto Idraulico 5-27, 5-29
Sterzo Ausiliario – Pompa 5-33
Sterzo Ausiliario – Valvola Prioritaria 5-31
Supporto – Allarme Di Retromarcia 4-79
Supporto – Faro Anteriore 4-69
Supporto – Trasmissione 6-5
Supporto Del Compressore – Aria Condizionata 9-189
Supporto Del Differenziale – Assale Anteriore 6-57
Supporto Del Differenziale – Assale Posteriore 6-75
Supporto Del Motore 2-3
Supporto E Vetro – Cabina 9-119 – 9-123
Tappo Di Riempimento Del Serbatoio Del Combustibile –
Trasmettitore 3-11, 3-13
Targa – Spia 4-75
Tedesco – Etichette 9-233
Telaio – Sollevamento Del Caricatore 9-11, 9-13
Telaio – Tiranteria E Sollevamento Del Caricatore
Telaio Anteriore 9-75, 9-77
Telaio Posteriore – Coperchi 9-47
Telaio Posteriore – Perno 9-41 – 9-45
Tergicristallo – Cabina 4-87
Tergilunotto – Cabina 4-89, 4-91
Terzo Gruppo Frizione – Trasmissione 6-25
Testa Cilindro – Coperchio 2-53
Testa Cilindro – Meccanismo Della Valvola 2-55 – 2-59
Testa Portavalvole – Trasmissione 6-37
Tetto Cabina – Cablaggio 4-31
Tettuccio – Cablaggio 4-37
Tettuccio Principale – Cablaggio 4-39, 4-41
Tettuccio Rops – Coperchi 9-191 – 9-195
Tettuccio Rops – Montaggio 9-197
Tiranteria E Sollevamento Del Caricatore – Telaio
Trasmettitore – Tappo Di Riempimento Del Serbatoio Del
Combustibile 3-11, 3-13
Trasmissione – Albero D’Entrata 6-13
Trasmissione – Albero D’Uscita 6-33
Trasmissione – Cablaggio 4-43
Trasmissione – Convertitore, Coperchio E Albero D’Entrata
Trasmissione – Filtro, Olio E Coperchio Del Bocchettone Di
Trasmissione – Gruppo Frizione Marcia Avanti 6-29
Trasmissione – Gruppo Frizione Retromarcia 6-31
Trasmissione – Impianto Idraulico 6-3
Trasmissione – Presa Di Forza 6-35
Trasmissione – Primo Gruppo Frizione 6-21
Trasmissione – Quarto Gruppo Frizione 6-27
Trasmissione – Secondo Gruppo Frizione 6-23
Trasmissione – Sensore, Velocità E Coperchio Della Pompa
Trasmissione – Supporto 6-5
Trasmissione – Terzo Gruppo Frizione 6-25
Trasmissione – Testa Portavalvole 6-37
Trasmissione – Valvola Di Controllo 6-39 – 6-43
Trasmissione – Valvola, Regolatore E Pompa Dell’Olio 6-45
Trasmissione Motore – Impianto Di Raffreddamento
Tubazione Di Scarico – Vaschetta Della Pompa Dell’Olio
Tubazioni Del Combustibile – Filtro Del Combustibile In
Tubi Dell’Alloggiamento – Gruppo Trasmissione 6-19
Tubo Di Riempimento Della Trasmissione – Vetro Spia
Valvola Di Comando – Montaggio 8-73 – 8-77
Valvola Di Controllo – Trasmissione 6-39 – 6-43
Valvola Prioritaria – Sterzo Ausiliario 5-31
Valvola, Regolatore E Pompa Dell’Olio – Trasmissione 6-45
Vano Batteria – Protezioni 9-57
Vaschetta Della Pompa Dell’Olio – Riscaldatore 2-47, 2-49
Vaschetta Della Pompa Dell’Olio – Tubazione Di Scarico
Ventilatore – Cinghia Del Ventilatore 2-9
Vetro Spia – Tubo Di Riempimento Della Trasmissione
Acelerador, Pedal – Conjunto Do Pedal 3-5
Acelerador, Pedal – Controles 3-3
Acessório – Baldes 9-19, 9-21
Acoplador – Sistema Hidráulico 8-37, 8-39
Acumulador – Controlo Da Suspensão 8-161
Acumulador – Travão 7-29, 7-31
Adesivos 9-199 – 9-215
Adesivos – Alemã 9-233
Adesivos – Espanhol Para A América Latina 9-229, 9-231
Adesivos – Francês Do Canadá 9-225, 9-227
Adesivos – Inglês 9-217, 9-219
Adesivos – Português Do Brasil 9-221, 9-223
Alarme De Marcha Atrás – Suporte 4-79
Alemã – Adesivos 9-233
Alojamento – Conjunto Da Transmissão 6-15, 6-17
Alojamento – Eixo, Dianteiro 6-53, 6-55
Alojamento – Eixo, Traseiro 6-71, 6-73
Alternador – Suporte 4-65, 4-67
Altura Do Balde E Retorno-Ao-Transporte – Controles 9-7
Amortecedor Da Roda 9-235
Aquecedor – Bomba De Óleo, Recipiente 2-47, 2-49
Aquecedor – Núcleo Do Ar Condicionado 9-171, 9-173
Aquecedor E Canais Do Ar Condicionado – Cabine
9-167, 9-169
Aquecedor E Filtros Do Ar Condicionado – Cabine 9-153
Ar Condicionado 9-179 – 9-185
Ar Condicionado – Condensador 9-187
Ar Condicionado – Suporte Do Compressor 9-189
Armação – Elevador Do Carregador 9-11, 9-13
Armação – Elevador E Ligação Do Carregador 9-15, 9-17
Armação, Dianteira 9-75, 9-77
Armação, Traseira – Coberturas 9-47
Armação, Traseira – Pivô 9-41 – 9-45
Assento – Cintos De Segurança 9-83
Assento – Suporte 9-79, 9-81
Auxiliar Do Carregador – Sistema Hidráulico 8-29 – 8-33
Balde – Carregador 9-23 – 9-35
Balde Do Carregador – Conjunto Do Cilindro 8-87 – 8-95
Balde Do Carregador – Sistema Hidráulico 8-23 – 8-27
Baldes – Acessório 9-19, 9-21
Baldes – Carregador 9-37, 9-39
Bateria – Cabos 4-61, 4-63
Bloco De Cilindro 2-63 – 2-73
Bocal – Injeção De Combustível 3-25, 3-27
Bocal De Enchimento Do Depósito De Combustível –
Emissor 3-11, 3-13
Bomba – Direcção, Auxiliar 5-33
Bomba De Óleo, Recipiente – Aquecedor 2-47, 2-49
Bomba De Óleo, Recipiente – Linha De Drenagem 2-51
Bomba E Transmissão – Injeção De Combustível
Bomba, Transferência – Filtro De Combustível 3-17
Cabeçote Do Cilindro – Cobertura 2-53
Cabeçote Do Cilindro – Mecanismo Da Válvula
Cabina E Capota, Inferior – Coberturas 9-125
Cabina Ou Capota – Coberturas 9-127
Cabina, Principal – Fios 4-33, 4-35
Cabine – Aquecedor E Canais Do Ar Condicionado
9-167, 9-169
Cabine – Aquecedor E Filtros Do Ar Condicionado 9-153
Cabine – Interior 9-133, 9-135
Cabine – Isolamento 9-137, 9-139
Cabine – Janela, Direita 9-155, 9-157
Cabine – Limpa Pára-Brisas, Dianteiro 4-87
Cabine – Limpa Pára-Brisas, Traseiro 4-89, 4-91
Cabine – Plenos, Canais E Aberturas 9-149, 9-151
Cabine – Porta 9-163
Cabine – Suporte E Vidro 9-119 – 9-123
Cabos – Bateria 4-61, 4-63
Caixa Da Bateria – Coberturas 9-57
Capota, Principal – Fios 4-39, 4-41
Capota, Rops – Coberturas 9-191 – 9-195
Capota, Rops – Suporte 9-197
Capô 9-51, 9-53
Capô – Fios 4-21
Capô – Isolamento 9-55
Carregador – Balde 9-23 – 9-35
Carregador – Baldes 9-37, 9-39
Central E Traseiro – Eixo Da Transmissão 6-93
Cintos De Segurança – Assento 9-83
Cobertura – Cabeçote Do Cilindro 2-53
Cobertura Da Engrenagem Dianteira 2-33, 2-35
Coberturas – Armação, Traseira 9-47
Coberturas – Cabina E Capota, Inferior 9-125
Coberturas – Cabina Ou Capota 9-127
Coberturas – Caixa Da Bateria 9-57
Coberturas – Capota, Rops 9-191 – 9-195
Coberturas – Consola E Suporte Para O Pulso
Coberturas – Correia De Tracção 2-11
Coberturas – Pedestal 9-147
Coluna – Volante 5-3 – 5-7
Condensador – Ar Condicionado 9-187
Conjunto Da Bomba 8-41, 8-43
Conjunto Da Embraiagem, Marcha À Frente – Transmissão
Conjunto Da Embraiagem, Marcha Atrás – Transmissão
Conjunto Da Embraiagem, Primeiro – Transmissão 6-21
Conjunto Da Embraiagem, Quarto – Transmissão 6-27
Conjunto Da Embraiagem, Segundo – Transmissão 6-23
Conjunto Da Embraiagem, Terceiro – Transmissão 6-25
Conjunto Da Lâmpada, Dianteira E Traseira 4-77
Conjunto Da Luz – Lâmpada, Dianteira 4-71
Conjunto Da Luz – Lâmpadas, Combinação Traseira 4-73
Conjunto Da Transmissão – Alojamento 6-15, 6-17
Conjunto Da Transmissão – Tubos Da Estrutura 6-19
Conjunto Da Válvula – Controlo Da Direcção 5-9, 5-11
Conjunto Da Válvula – Controlo Da Suspensão Da Direcção
Conjunto Da Válvula – Controlo Do Carregador
Conjunto Da Válvula – Controlo Do Carregador, Duas
Bobinas 8-45 – 8-51
Conjunto Da Válvula – Controlo Do Carregador, Quatro
Bobinas 8-61 – 8-67
Conjunto Da Válvula – Controlo Do Carregador, Três
Bobinas 8-53 – 8-59
Conjunto Da Válvula – Controlo Remoto, Duas Alavancas
Conjunto Da Válvula – Controlo Remoto, Três Alavancas
Conjunto Da Válvula – Controlo Remoto, Uma Alavanca
Conjunto Da Válvula – Eixo Do Pistão 8-69
Conjunto De Fios, Chassi Traseiro 4-51, 4-53
Conjunto Do Acumulador 8-121
Conjunto Do Alternador 4-3 – 4-7
Conjunto Do Assento, Suspensão Mecânica 9-85 – 9-99
Conjunto Do Assento, Suspensão Pneumática
Conjunto Do Cilindro – Balde Do Carregador 8-87 – 8-95
Conjunto Do Cilindro – Direção 5-35, 5-37
Conjunto Do Cilindro – Elevador Do Carregador 8-83, 8-85
Conjunto Do Farol, Rotativo – Suporte 4-81, 4-83
Conjunto Do Filtro De Ar 2-27
Conjunto Do Pedal – Acelerador, Pedal 3-5
Conjunto Do Turbocarregado 2-41, 2-43
Consola E Suporte Para O Pulso – Coberturas
Contrapesos 9-49
Controles – Acelerador, Pedal 3-3
Controles – Altura Do Balde E Retorno-Ao-Transporte 9-7
Controlo – Retorno-À-Escavação 9-3, 9-5
Controlo Da Direcção – Conjunto Da Válvula 5-9, 5-11
Controlo Da Suspensão – Acumulador 8-161
Controlo Da Suspensão – Sistema Hidráulico
Controlo Da Suspensão Da Direcção – Conjunto Da Válvula
Controlo Do Carregador – Conjunto Da Válvula
Controlo Do Carregador – Sistema Hidráulico
Controlo Do Carregador, Duas Bobinas – Conjunto Da
Válvula 8-45 – 8-51
Controlo Do Carregador, Quatro Bobinas – Conjunto Da
Válvula 8-61 – 8-67
Controlo Do Carregador, Remoto – Sistema Hidráulico
Controlo Do Carregador, Três Bobinas – Conjunto Da
Válvula
Controlo Remoto, Duas Alavancas – Conjunto Da Válvula
Controlo Remoto, Três Alavancas – Conjunto Da Válvula
Controlo Remoto, Uma Alavanca – Conjunto Da Válvula
Controlo, Altura Do Balde Do Carregador – Retorno-Ao-
Deslocamento 9-9
Conversor, Cobertura E Eixo De Entrada – Transmissão
Conversos, Tomada Eléctrica – Suporte 4-101
Correia De Tracção – Coberturas 2-11
Correia Do Ventilador – Ventoinha 2-9
Cubo, Planetário – Eixo, Dianteiro 6-65, 6-67
Cubo, Planetário – Eixo, Traseiro 6-83, 6-85
Degraus – Guarda-Lamas, Traseiro 9-71, 9-73
Depósito 8-3, 8-5
Diferencial – Eixo, Dianteiro 6-59, 6-61
Diferencial – Eixo, Traseiro 6-77, 6-79
Direção – Conjunto Do Cilindro 5-35, 5-37
Direção – Sistema Hidráulico 5-13 – 5-25
Direcção, Auxiliar – Bomba 5-33
Direcção, Auxiliar – Sistema Eléctrico 4-57, 4-59
Direcção, Auxiliar – Sistema Hidráulico 5-27, 5-29
Direcção, Auxiliar – Válvula De Prioridade 5-3\
Eixo Da Transmissão 6-89
Eixo Da Transmissão – Central E Traseiro 6-93
Eixo De Came 2-61
Eixo De Entrada – Transmissão 6-13
Eixo De Transmissão, Dianteiro – Rolamento, Suporte E
Linha De Lubrificação 6-91
Eixo Do Pistão – Conjunto Da Válvula 8-69
Eixo, Dianteiro – Alojamento 6-53, 6-55
Eixo, Dianteiro – Cubo, Planetário 6-65, 6-67
Eixo, Dianteiro – Diferencial 6-59, 6-61
Eixo, Dianteiro – Suporte 6-51
Eixo, Dianteiro – Transportador Do Diferencial 6-57
Eixo, Dianteiro – Travão 6-63
Eixo, Saída – Transmissão 6-33
Eixo, Traseiro 6-87
Eixo, Traseiro – Alojamento 6-71, 6-73
Bur 7-7300 Issued June, 2001
1A-12 621D Loader
INDICE ALFABITICO
Eixo, Traseiro – Cubo, Planetário 6-83, 6-85
Eixo, Traseiro – Diferencial 6-77, 6-79
Eixo, Traseiro – Suporte 6-69
Eixo, Traseiro – Transportador Do Diferencial 6-75
Eixo, Traseiro – Travão 6-81
Elevador Do Carregador – Armação 9-11, 9-13
Elevador Do Carregador – Conjunto Do Cilindro 8-83, 8-85
Elevador Do Carregador – Sistema Hidráulico 8-15 – 8-21
Elevador E Ligação Do Carregador – Armação 9-15, 9-17
Emissor – Bocal De Enchimento Do Depósito De
Combustível 3-11, 3-13
Espanhol Para A América Latina – Adesivos 9-229, 9-231
Espelho, Retrovisor – Pala 9-129, 9-131
Fecho Da Janela 9-165
Filtro De Ar – Peças De Admissão De Ar 2-25
Filtro De Combustível – Bomba, Transferência 3-17
Filtro E Arrefecedor – Óleo 2-45
Filtro, Cobertura Do Óleo E Do Bocal De Enchimento –
Transmissão 6-49
Filtro, Combustível Em Linha – Tubos De Combustível
Filtro, Óleo – Sistema Hidráulico 8-13
Fios – Acendedor De Cigarros 4-85
Fios – Cabina, Principal 4-33, 4-35
Fios – Capota, Principal 4-39, 4-41
Fios – Capô 4-21
Fios – Motor 4-45 – 4-49
Fios – Pedestal 4-27, 4-29
Fios – Tecto Da Cabina 4-31, 4-37
Fios – Transmissão 4-43
Fios, Dianteiros 4-23, 4-25
Fios, Traseiros – Painel De Relés 4-55
Francês Do Canadá – Adesivos 9-225, 9-227
Guarda-Lamas, Dianteiro 9-67, 9-69
Guarda-Lamas, Traseiro 9-59 – 9-65
Guarda-Lamas, Traseiro – Degraus 9-71, 9-73
Injeção De Combustível – Bocal 3-25, 3-27
Injeção De Combustível – Bomba E Transmissão
Interior – Cabine 9-133, 9-135
Isolamento – Cabine 9-137, 9-139
Isolamento – Capô 9-55
Janela, Direita – Cabine 9-155, 9-157
Janela, Esquerda – Porta Da Cabina 9-159, 9-161
Kit De Gaxetas 2-91 – 2-97
Lâmpada – Matrícula 4-75
Lâmpada, Dianteira – Conjunto Da Luz 4-71
Lâmpada, Dianteira – Suporte 4-69
Lâmpadas, Combinação Traseira – Conjunto Da Luz 4-73
Limpa Pára-Brisas, Dianteiro – Cabine 4-87
Limpa Pára-Brisas, Traseiro – Cabine 4-89, 4-91
Linha De Drenagem – Bomba De Óleo, Recipiente 2-51
Luz Da Matrícula 9-237
Matrícula – Lâmpada 4-75
Mecanismo Da Válvula – Cabeçote Do Cilindro
Medidor, Visual – Tubo De Enchimento Da Transmissão
6-7, 6-9
Motor – Fios 4-45 – 4-49
Motor De Arranque 4-9, 4-11
Motor, Transmissão – Sistema De Arrefecimento
2-17 – 2-23
N
Núcleo Do Ar Condicionado – Aquecedor 9-171, 9-173
Ó
Óleo – Filtro E Arrefecedor 2-45
P
Painel De Relés – Fios, Traseiros 4-55
Painel, Controlo 4-13 – 4-19
Pala – Espelho, Retrovisor 9-129, 9-131
Peças De Admissão De Ar – Filtro De Ar 2-25
Pedais – Travão 7-5, 7-7
Pedestal – Coberturas 9-147
Pedestal – Fios 4-27, 4-29
Pistões – Tirantes De Conexão 2-85 – 2-89
Pivô – Armação, Traseira 9-41 – 9-45
Placas Das Válvulas – Transmissão 6-37
Plenos, Canais E Aberturas – Cabine 9-149, 9-151
Porta – Cabine 9-163
Porta Da Cabina – Janela, Esquerda 9-159, 9-161
Português Do Brasil – Adesivos 9-221, 9-223
R
Radiador – Suporte 2-5, 2-7
Rádio – Suporte 4-97, 4-99
Reservatório À Bomba Hidráulica – Sistema Hidráulico
8-7 – 8-11
Retorno-À-Escavação – Controlo 9-3, 9-5
Bur 7-7300 Issued June, 2001
INDICE ALFABITICO
621D Loader 1A-13
R
Retorno-Ao-Deslocamento – Controlo, Altura Do Balde Do
Carregador 9-9
Rodas 6-95, 6-97
Rolamento, Suporte E Linha De Lubrificação – Eixo De
Transmissão, Dianteiro 6-91
S
Sensor, Velocidade E Cobertura Da Bomba – Transmissão
6-47
Silenciador – Sistema De Escape 2-29
Sistema Da Bomba De Água 2-31
Sistema De Aquecimento 9-175, 9-177
Sistema De Arranque A Frio 4-93, 4-95
Sistema De Arrefecimento 2-15
Sistema De Arrefecimento – Motor, Transmissão
2-17 – 2-23
Sistema De Comportas E Barômetro Aneróide 3-19
Sistema De Escape – Silenciador 2-29
Sistema De Injeção De Combustível 3-15
Sistema De Recuperação Do Arrefecedor 2-13
Sistema Eléctrico – Direcção, Auxiliar 4-57, 4-59
Sistema Hidráulico – Acoplador 8-37, 8-39
Sistema Hidráulico – Auxiliar Do Carregador 8-29 – 8-33
Sistema Hidráulico – Balde Do Carregador 8-23 – 8-27
Sistema Hidráulico – Controlo Da Suspensão
8-149 – 8-155
Sistema Hidráulico – Controlo Do Carregador
8-141 – 8-147
Sistema Hidráulico – Controlo Do Carregador, Remoto
8-97 – 8-119
Sistema Hidráulico – Direção 5-13 – 5-25
Sistema Hidráulico – Direcção, Auxiliar 5-27, 5-29
Sistema Hidráulico – Elevador Do Carregador 8-15 – 8-21
Sistema Hidráulico – Filtro, Óleo 8-13
Sistema Hidráulico – Reservatório À Bomba Hidráulica
8-7 – 8-11
Sistema Hidráulico – Trancamento Do Acoplador 8-35
Sistema Hidráulico – Transmissão 6-3
Sistema Hidráulico – Travão, Principal 7-9 – 7-27
Suporte – Alarme De Marcha Atrás 4-79
Suporte – Alternador 4-65, 4-67
Suporte – Assento 9-79, 9-81
Suporte – Capota, Rops 9-197
Suporte – Conjunto Do Farol, Rotativo 4-81, 4-83
Suporte – Conversos, Tomada Eléctrica 4-101
Suporte – Eixo, Dianteiro 6-51
Suporte – Eixo, Traseiro 6-69
Suporte – Lâmpada, Dianteira 4-69
Suporte – Radiador 2-5, 2-7
Suporte – Rádio 4-97, 4-99
Suporte – Transmissão 6-5
Suporte – Válvula, Controle 8-73 – 8-77
Suporte Do Compressor – Ar Condicionado 9-189
S
Suporte E Vidro – Cabine 9-119 – 9-123
Suporte, Motor 2-3
T
Tecto Da Cabina – Fios 4-31, 4-37
Tirantes De Conexão – Pistões 2-85 – 2-89
Tomada De Força – Transmissão 6-35
Trancamento Do Acoplador – Sistema Hidráulico 8-35
Transmissão – Conjunto Da Embraiagem, Marcha À Frente
6-29
Transmissão – Conjunto Da Embraiagem, Marcha Atrás
6-31
Transmissão – Conjunto Da Embraiagem, Primeiro 6-21
Transmissão – Conjunto Da Embraiagem, Quarto 6-27
Transmissão – Conjunto Da Embraiagem, Segundo 6-23
Transmissão – Conjunto Da Embraiagem, Terceiro 6-25
Transmissão – Conversor, Cobertura E Eixo De Entrada
6-11
Transmissão – Eixo De Entrada 6-13
Transmissão – Eixo, Saída 6-33
Transmissão – Filtro, Cobertura Do Óleo E Do Bocal De
Enchimento 6-49
Transmissão – Fios 4-43
Transmissão – Placas Das Válvulas 6-37
Transmissão – Sensor, Velocidade E Cobertura Da Bomba
6-47
Transmissão – Sistema Hidráulico 6-3
Transmissão – Suporte 6-5
Transmissão – Tomada De Força 6-35
Transmissão – Válvula, Controlo 6-39 – 6-43
Transmissão – Válvula, Regulador E Bomba De Óleo 6-45
Transportador Do Diferencial – Eixo, Dianteiro 6-57
Transportador Do Diferencial – Eixo, Traseiro 6-75
Travão – Acumulador 7-29, 7-31
Travão – Eixo, Dianteiro 6-63
Travão – Eixo, Traseiro 6-81
Travão – Pedais 7-5, 7-7
Travão, Estacionamento 7-3
Travão, Principal – Sistema Hidráulico 7-9 – 7-27
Tubo De Enchimento Da Transmissão – Medidor, Visual
6-7, 6-9
Tubos Da Estrutura – Conjunto Da Transmissão 6-19
Tubos De Combustível – Filtro, Combustível Em Linha
3-7, 3-9
Turbocarregado 2-37, 2-39
V
Válvula De Prioridade – Direcção, Auxiliar 5-31
Válvula, Controle – Suporte 8-73 – 8-77
Válvula, Controlo – Transmissão 6-39 – 6-43
Válvula, Regulador E Bomba De Óleo – Transmissão 6-45
Ventoinha – Correia Do Ventilador 2-9
Virabrequim 2-75 – 2-81
Bur 7-7300 Issued June, 2001
1A-14 621D Loader
INDICE ALFABITICO
V
Volante – Coluna 5-3 – 5-7
Volante E Estrutura 2-83
Bur 7-7300 Issued June, 2001
621D Loader 2-1
ALPHABETISCHES INHALTSVERZEICHNIS
Motor
BEZEICHNUNG SEITE
Abdeckung – Zylinderkopf 2-53
Abdeckungen – Antriebsriemen 2-11
Ablassleitung – Ölpumpenwanne 2-51
Antriebsmotor – Kühlanlage 2-17 – 2-23
Antriebsriemen – Abdeckungen 2-11
Auspuffsystem – Schalldämpfer 2-29
Befestigung – Kühler 2-5, 2-7
Befestigung, Motor 2-3
Dichtsatz 2-91 – 2-97
Filter Und Kühler – Öl 2-45
Getriebedeckel, Vorne 2-33, 2-35
Heizung – Ölpumpenwanne 2-47, 2-49
Kählkreislauf Motor 2-13
Kolben – Pleuelstangen 2-85 – 2-89
Kühlanlage 2-15
Kühlanlage – Antriebsmotor 2-17 – 2-23
Kühler – Befestigung 2-5, 2-7
Kurbelwelle 2-75 – 2-81
Lüfter – Lüfterriemen 2-9
Lüfterriemen – Lüfter 2-9
Lufteinlassteile – Luftfilter 2-25
Luftfilter – Lufteinlassteile 2-25
Luftfilter, Kpl 2-27
Nockenwelle 2-61
Öl – Filter Und Kühler 2-45
Ölpumpenwanne – Ablassleitung 2-51
Ölpumpenwanne – Heizung 2-47, 2-49
Pleuelstangen – Kolben 2-85 – 2-89
Schalldämpfer – Auspuffsystem 2-29
Schwinghebel – Zylinderkopf 2-55 – 2-59
Schwungrad Und Gehäuse 2-83
Turbolader Kplt 2-41, 2-43
Turboladersystem 2-37, 2-39
Wasserpumpensystem 2-31
Zylinderblock 2-63 – 2-73
Zylinderkopf – Abdeckung 2-53
Zylinderkopf – Schwinghebel 2-55 – 2-59
Albero A Camme 2-61
Albero A Gomiti 2-75 – 2-81
Bielle – Pistoni 2-85 – 2-89
Blocco Cilindri 2-63 – 2-73
Cinghia Del Ventilatore – Ventilatore 2-9
Cinghia Di Trasmissione – Protezioni 2-11
Componenti Della Presa D’Aria – Filtro Dell’Aria 2-25
Coperchio – Testa Cilindro 2-53
Coperchio Scatola Ingranaggi Anteriore 2-33, 2-35
Filtro Dell’Aria – Componenti Della Presa D’Aria 2-25
Filtro E Scambiatore Di Calore – Olio 2-45
Gruppo Del Filtro Dell’Aria 2-27
Gruppo Turbocompressore 2-41, 2-43
Impianto Di Raffreddamento 2-15
Impianto Di Raffreddamento – Trasmissione Motore 2-17 – 2-23
Impianto Di Recupero Del Refrigerante 2-13
Impianto Di Scarico – Marmitta 2-29
Impianto Pompa Dell’Acqua 2-31
Impianto Turbocompressore 2-37, 2-39
Kit Guarnizione 2-91 – 2-97
Marmitta – Impianto Di Scarico 2-29
Meccanismo Della Valvola – Testa Cilindro 2-55 – 2-59
Montaggio – Radiatore 2-5, 2-7
Olio – Filtro E Scambiatore Di Calore 2-45
Pistoni – Bielle 2-85 – 2-89
Protezioni – Cinghia Di Trasmissione 2-11
Radiatore – Montaggio 2-5, 2-7
Riscaldatore – Vaschetta Della Pompa Dell’Olio 2-47, 2-49
Supporto Del Motore 2-3
Testa Cilindro – Coperchio 2-53
Testa Cilindro – Meccanismo Della Valvola 2-55 – 2-59
Trasmissione Motore – Impianto Di Raffreddamento 2-17 – 2-23
Tubazione Di Scarico – Vaschetta Della Pompa Dell’Olio 2-51
Vaschetta Della Pompa Dell’Olio – Riscaldatore 2-47, 2-49
Vaschetta Della Pompa Dell’Olio – Tubazione Di Scarico 2-51
Ventilatore – Cinghia Del Ventilatore 2-9
Volano E Cuffia Coprivolano 2-83
Aquecedor – Bomba De Óleo, Recipiente 2-47, 2-49
Bloco De Cilindro 2-63 – 2-73
Bomba De Óleo, Recipiente – Aquecedor 2-47, 2-49
Bomba De Óleo, Recipiente – Linha De Drenagem 2-51
Cabeçote Do Cilindro – Cobertura 2-53
Cabeçote Do Cilindro – Mecanismo Da Válvula 2-55 – 2-59
Cobertura – Cabeçote Do Cilindro 2-53
Cobertura Da Engrenagem Dianteira 2-33, 2-35
Coberturas – Correia De Tracção 2-11
Conjunto Do Filtro De Ar 2-27
Conjunto Do Turbocarregado 2-41, 2-43
Correia De Tracção – Coberturas 2-11
Correia Do Ventilador – Ventoinha 2-9
Eixo De Came 2-61
Filtro De Ar – Peças De Admissão De Ar 2-25
Filtro E Arrefecedor – Óleo 2-45
Kit De Gaxetas 2-91 – 2-97
Linha De Drenagem – Bomba De Óleo, Recipiente 2-51
Mecanismo Da Válvula – Cabeçote Do Cilindro 2-55 – 2-59
Motor, Transmissão – Sistema De Arrefecimento 2-17 – 2-23
Óleo – Filtro E Arrefecedor 2-45
Peças De Admissão De Ar – Filtro De Ar 2-25
Pistões – Tirantes De Conexão 2-85 – 2-89
Radiador – Suporte 2-5, 2-7
Silenciador – Sistema De Escape 2-29
Sistema Da Bomba De Água 2-31
Sistema De Arrefecimento 2-15
Sistema De Arrefecimento – Motor, Transmissão 2-17 – 2-23
Sistema De Escape – Silenciador 2-29
Sistema De Recuperação Do Arrefecedor 2-13
Suporte – Radiador 2-5, 2-7
Suporte, Motor 2-3
Tirantes De Conexão – Pistões 2-85 – 2-89
Turbocarregado 2-37, 2-39
Ventoinha – Correia Do Ventilador 2-9
Virabrequim 2-75 – 2-81
Volante E Estrutura
IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:

• This is the exact same manual used by your dealerships to service your vehicle.
• The same can be yours in the next 2-3 minutes as you will be directed to the download page immediately after paying for the manual.
• For any questions/doubts regarding your purchase, please do not hesitate to contact [email protected]
