Case Mini-Escavatore 23 Service Manual Cre 7-22380 – PDF DOWNLOAD(Italian)

Description

Case Mini-Escavatore 23 Service Manual Cre 7-22380 – PDF DOWNLOAD(Italian)

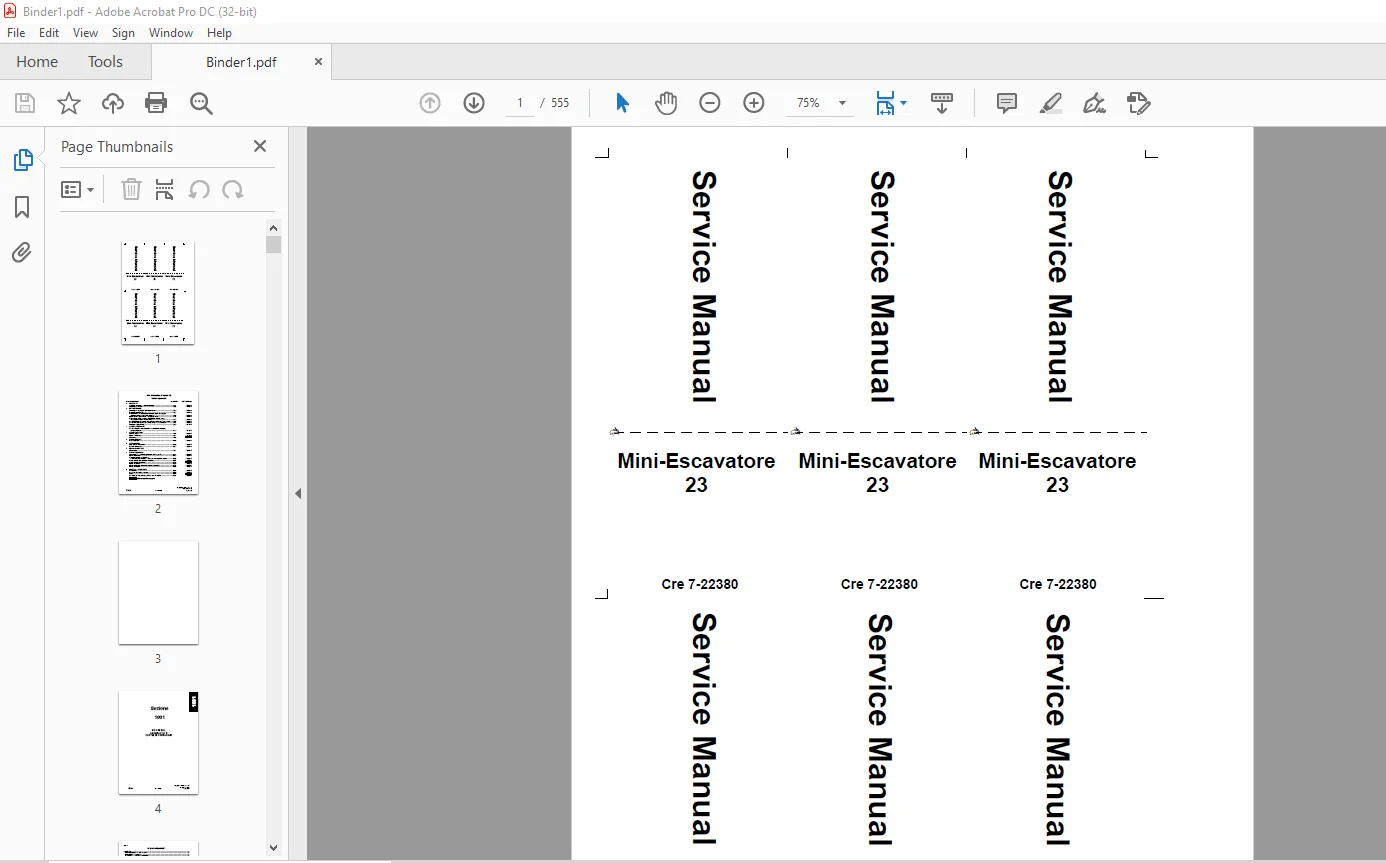

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case Mini-Escavatore 23 Service Manual Cre 7-22380 – PDF DOWNLOAD(Italian)

GENERALITÀ
PULIZIA
Pulire tutte le parti metalliche, eccetto i cuscinetti con
acquaragia o vapore. Non utilizzare soda caustica
per la pulizia a vapore. Dopo la pulizia, asciugare o
oliare tutte la parti. Pulire i condotti dell’olio con aria
compressa. Pulire i cuscinetti con kerosene asciugarli
perfettamente e lubrificarli.
CONTROLLO
Verificare tutte le parti una volta smontate. Sostituire
tutte le parti che presentino usura o danneggiamenti.
Le scalfitture o graffi superficiali possono essere riparati
con pietra abrasiva o con un panno imbevuto di
rosso d’Inghilterra. Un’ ispezione a vista completa per
individuare usura e corrosione, e la sostituzione dei
pezzi eviteranno cedimenti prematuri.
CUSCINETTI
Verificare che i cuscinetti ruotino liberamente. Se il
loro gioco è divenuto eccessivo o se il loro funzionamento
è irregolare, sostituirli. Lavare i cuscinetti con
un buon solvente o del kerosene e lasciarli asciugare
all’aria. NON ASCIUGARE I CUSCINETTI CON
ARIA COMPRESSA.
CUSCINETTI AD AGHI
Prima di forzare i cuscinetti ad aghi in un alesaggio,
rimuovere sempre qualsiasi bava metallica dall’alesaggio
o dal suo bordo. Prima di forzare i cuscinetti
con la pressa, ungere con vasellina l’interno e la periferia
dei cuscinetti.
INGRANAGGI
Controllare tutti gli ingranaggi per individuare usure o
danneggiamenti. Sostituire gli ingranaggi usurati o
danneggiati.
ANELLI A TENUTA STAGNA, GUARNIZIONI OR E
GUARNIZIONI PIANE
Montare sempre anelli di tenuta, guarnizioni OR e
guarnizioni piane nuovi. Ungere con vasellina gli
anelli di tenuta e le guarnizioni OR.
ALBERI
Verificare tutti gli alberi che presentino segni di usura
o di danneggiamento. Controllare che la superficie
dell’albero che porta un cuscinetto o un anello di
tenuta stagna non sia danneggiata.
PARTI DI RICAMBIO
Montare sempre parti di ricambio originali. Per ordinare
parti di ricambio, consultare il Catalogo Parti al
fine di indicare il corretto numero di riferimento degli
articoli di ricambio originali. I guasti derivanti dall’utilizzazione
di parti non originali non sono coperti da
garanzia.
INGRASSAGGIO
Utilizzare solo gli olii e i lubrificanti specificati nel
manuale dell’operatore o di manutenzione. I guasti
derivanti dall’utilizzazione di olii e lubrificanti non specificati
non sono coperti da garanzia.

SOMMARIO:

Case Mini-Escavatore 23 Service Manual Cre 7-22380 – PDF DOWNLOAD(Italian)

Indice argomenti

DIVISIONE/SEZIONE SEZIONE N° REFERENZA N°
1 GENERALITÀ
Sicurezza, generalità e coppie di serraggio ……………………………………………..1001 7-23440IT
Specificazioni generali ………………………………………………………………………….1002 7-23450IT
2 MOTORE TERMICO
Smontaggio e rimontaggio del motore termico …………………………………………2000 7-23460IT
Radiatore e refrigeratore……………………………………………………………………….2003 7-23470IT
Caratteristiche fondamentali, specificazioni, coppie di serraggio
speciale e ricerca guasti motore termico ……………………………………………..2401 7-23660IT
Motore termico – testa cilindro e complesso valvola ………………………………….2415 7-23670IT
Blocco cilindri, albero a gomito, pistoni, bielle, camicie, carter
distribuzione e volano motore termico…………………………………………………2425 7-23680IT
Circuito lubrificazione, pompa olio e valvola di mandata motore termico ……..2445 7-23690IT
Circuito di raffreddamento, termostato, pompa acqua, ventilatore ………………2455 7-23700IT
Filtrazione / scappamento …………………………………………………………………….2465 7-23710IT
3 SISTEMA CARBURANTE
Circuito carburante: pompa iniezione, iniettore, filtro carburante,
pompa carburante ……………………………………………………………………………3412 7-23720IT
4 SISTEMA ELETTRICO
Schema elettrico ………………………………………………………………………………….4001 7-23480IT
Motore d’avviamento…………………………………………………………………………….4004 7-23730IT
Alternatore …………………………………………………………………………………………4007 7-23740IT
5 TELAIO PORTANTE
Treno dei cingoli…………………………………………………………………………………..5002 7-23490IT
6 TRENO MOTORE
Moto-riduttore di traslazione ………………………………………………………………….6002 7-23500IT
Riduttore di rotazione……………………………………………………………………………6003 7-23510IT
7 IDRAULICO PORTANTE
Giunto rotante ……………………………………………………………………………………..7004 7-23520IT
8 CIRCUITO IDRAULICO
Schema idraulico, controlli, regolazioni e ricerca guasti …………………………….8001 7-23530IT
Valvola di comando………………………………………………………………………………8005 7-23540IT
Serbatoio idraulico e carburante –
Fuoriuscita della pressione e sfiato dell’aria dal circuito idraulico ……………8010 7-23560IT
Pompa idraulica alta pressione e rotazione ……………………………………………..8020 7-23570IT
Pompa idraulica di servizio ……………………………………………………………………8021 7-23580IT
Motore di rotazione ………………………………………………………………………………8040 7-23590IT
Valvole di comando manuali di attrezzatura/rotazione……………………………….8050 7-23600IT
Cilindri attrezzatura ………………………………………………………………………………8080 7-23610IT
9 TORRETTA/ATTREZZATURE
Pedali e leve ……………………………………………………………………………………….9001 7-23620IT
Cuscinetto di rotazione e torretta ……………………………………………………………9002 7-23630IT
Cabina………………………………………………………………………………………………..9007 7-23640IT
Cucchiaio, braccio, bilanciere, perno e lama nivellatrice ……………………………9008 7-23650IT
Sezioni da distribuire in seguito
