CASE Mini-excavatrice CX17C MANUEL DE L’OPÉRATEUR(51698874) – PDF DOWNLOAD (French)

Description

CASE Mini-excavatrice CX17C MANUEL DE L’OPÉRATEUR(51698874) – PDF DOWNLOAD (French)

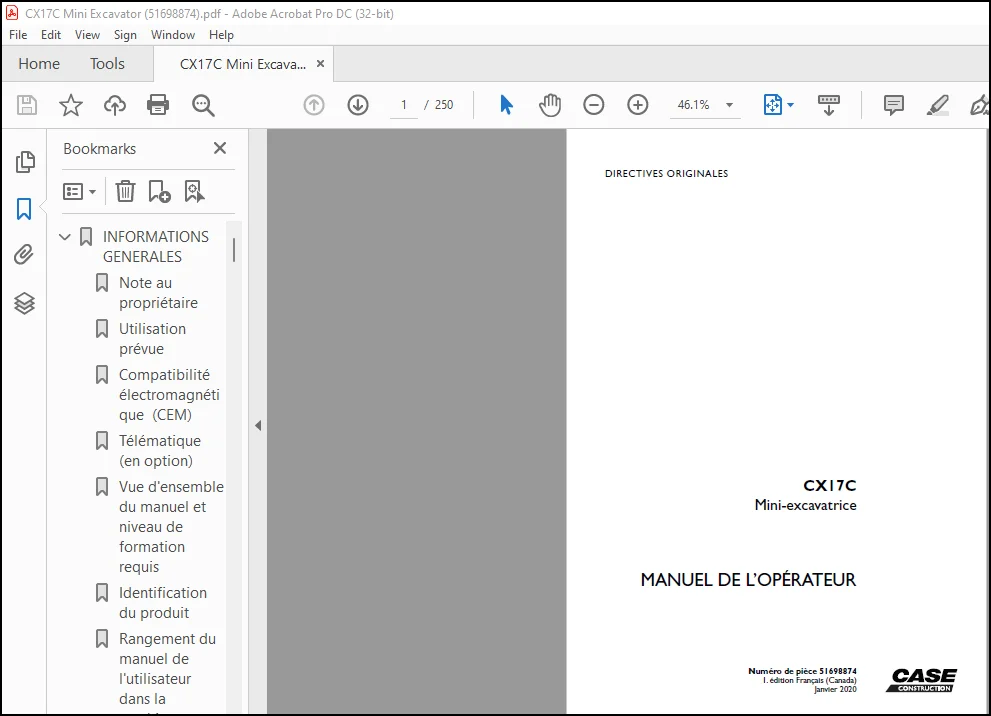

APERÇU DES IMAGES DU MANUEL :

LA DESCRIPTION:

CASE Mini-excavatrice CX17C MANUEL DE L’OPÉRATEUR(51698874) – PDF DOWNLOAD (French)

INFORMATIONS GENERALES
Note au propriétaire

Toute utilisation incorrecte de cette machine peut entrainer des blessures graves, voire mortelles. Avant d’utiliser la
machine, assurez-vous que l’opérateur :
• connaît bien la façon d’utiliser la machine en toute sécurité;
• a lu et bien compris le ou les manuels concernant la machine;
• a lu et bien compris TOUS les autocollants apposés sur la machine;
• a vérifié qu’il n’y a personne à proximité de la machine;
• a bien appris le fonctionnement des commandes et qu’il s’est familiarisé avec le fonctionnement de la machine
dans un endroit dégagé et sûr avant de l’utiliser sur un chantier de travail.
Vous avez la responsabilité de respecter les lois et règlements pertinents, ainsi que de suivre les directives de CASE
CONSTRUCTION en ce qui touche le fonctionnement et l’entretien de la machine.
Votre machine a été conçue et fabriquée selon les standards de qualité les plus élevés. Elle est conforme à toutes
les règles de sécurité les plus actuelles. Toutefois, le risque d’accidents ne peut totalement être exclu. C’est pourquoi
il est essentiel d’observer les règles de sécurité et de prendre les précautions les plus élémentaires.
Lisez ce manuel attentivement, en portant une attention particulière aux consignes de sécurité, au fonctionnement et
à l’entretien pour éviter le risque de blessures en effectuant des travaux ou en procédant à l’entretien de la machine.
Les équipements et outils de série de cette machine sont destinés à effectuer les travaux de terrassement et de
reprise. Si vous devez utiliser cette machine pour manutentionner une charge (tubes, ponceaux, coffrages, etc.),
assurez-vous qu’elle est bien adaptée pour ce type de travail. Pour ce type d’application, la machine doit impérativement
être équipée de soupapes de sécurité, d’un indicateur de surcharge, d’un tableau de charge correspondant
au type de la machine et de son équipement, ainsi que d’un point d’accrochage de charge. Toutes les exigences
juridiques doivent être strictement observées.
N’utilisez pas cette machine pour une application ou des travaux autres que ceux qui sont décrits dans le présent manuel.
Si vous utilisez cette machine pour des travaux nécessitant des équipements, accessoires ou outils spéciaux,
consultez votre concessionnaire CASE CONSTRUCTION pour être certain que les adaptations ou modifications apportées
sont conformes aux spécifications techniques de la machine et répondent à la réglementation en vigueur sur
la sécurité.
Toute modification ou adaptation qui n’est pas approuvée par CASE CONSTRUCTION peut invalider la conformité
initiale de la machine avec les exigences de sécurité.
La machine doit subir des inspections régulièrement, et la fréquence de ces inspections varie selon le type d’utilisation.
Consultez votre concessionnaire CASE CONSTRUCTION.
AVIS: Le système de moteur et de carburant installé sur votre machine est conçu et construit pour respecter les normes
gouvernementales en matière d’émissions. LA LOI INTERDIT FORMELLEMENT aux concessionnaires, clients,
exploitants et utilisateurs d’altérer ces éléments. Le non-respect de cette directive pourrait entraîner des amendes,
des frais de remise en état, l’invalidation de la garantie, des procédures judiciaires ou la confiscation de la machine
tant qu’elle n’aura pas été remise à son état initial. L’entretien et les réparations du moteur doivent être effectués par
un technicien accrédité seulement.
Votre concessionnaire CASE CONSTRUCTION est à votre disposition si vous avez besoin d’informations complémentaires.
Votre concessionnaire vous fournira également tous les services après-vente nécessaires ainsi que des
pièces de rechange d’origine CASE CONSTRUCTION qui garantissent la qualité et la correspondance exacte des
pièces.
CASE CONSTRUCTION L’assistance à la clientèle est également disponible. Allez au site www.casece.com
Vous pouvez vous procurer les manuels d’utilisation, d’entretien et de réparation de votre machine auprès de votre
concessionnaire CASE CONSTRUCTION. Pour un entretien rapide et efficace, demandez conseil à votre concessionnaire
CASE CONSTRUCTION pour commander les manuels correspondant à votre machine.
