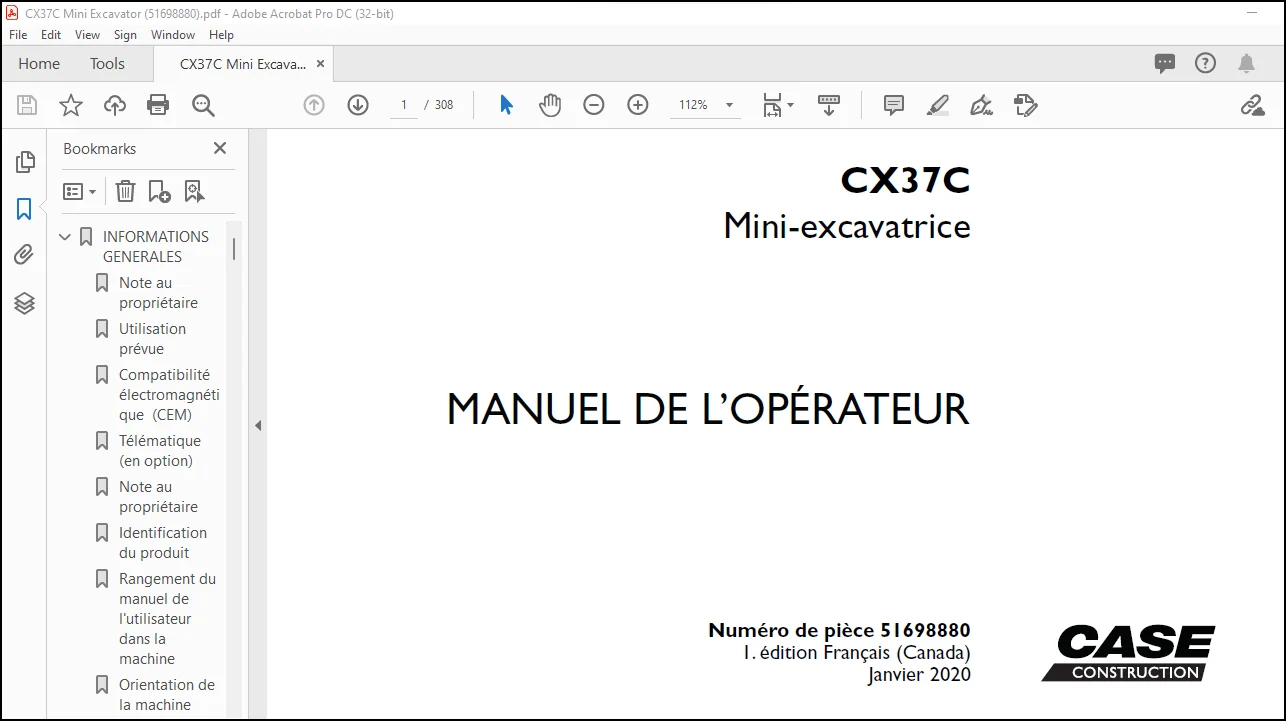

APERÇU DES IMAGES DU MANUEL :

LA DESCRIPTION:

Case Mini-excavatrice CX37C Manuel De L’Operateur(51698880) – PDF DOWNLOAD (French)

INFORMATIONS GENERALES
Note au propriétaire

Toute utilisation incorrecte de cette machine peut entrainer des blessures graves, voire mortelles. Avant d’utiliser la
machine, assurez-vous que l’opérateur :
• connaît bien la façon d’utiliser la machine en toute sécurité;
• a lu et bien compris le ou les manuels concernant la machine;
• a lu et bien compris TOUS les autocollants apposés sur la machine;
• a vérifié qu’il n’y a personne à proximité de la machine;
• a bien appris le fonctionnement des commandes et qu’il s’est familiarisé avec le fonctionnement de la machine
dans un endroit dégagé et sûr avant de l’utiliser sur un chantier de travail.
Vous avez la responsabilité de respecter les lois et règlements pertinents, ainsi que de suivre les directives de CASE
CONSTRUCTION en ce qui touche le fonctionnement et l’entretien de la machine.
Votre machine a été conçue et fabriquée selon les standards de qualité les plus élevés. Elle est conforme à toutes
les règles de sécurité les plus actuelles. Toutefois, le risque d’accidents ne peut totalement être exclu. C’est pourquoi
il est essentiel d’observer les règles de sécurité et de prendre les précautions les plus élémentaires.
Lisez ce manuel attentivement, en portant une attention particulière aux consignes de sécurité, au fonctionnement et
à l’entretien pour éviter le risque de blessures en effectuant des travaux ou en procédant à l’entretien de la machine.
Les équipements et outils de série de cette machine sont destinés à effectuer les travaux de terrassement et de
reprise. Si vous devez utiliser cette machine pour manutentionner une charge (tubes, ponceaux, coffrages, etc.),
assurez-vous qu’elle est bien adaptée pour ce type de travail. Pour ce type d’application, la machine doit impérativement
être équipée de soupapes de sécurité, d’un indicateur de surcharge, d’un tableau de charge correspondant
au type de la machine et de son équipement, ainsi que d’un point d’accrochage de charge. Toutes les exigences
juridiques doivent être strictement observées.
N’utilisez pas cette machine pour une application ou des travaux autres que ceux qui sont décrits dans le présent manuel.
Si vous utilisez cette machine pour des travaux nécessitant des équipements, accessoires ou outils spéciaux,
consultez votre concessionnaire CASE CONSTRUCTION pour être certain que les adaptations ou modifications apportées
sont conformes aux spécifications techniques de la machine et répondent à la réglementation en vigueur sur
la sécurité.
Toute modification ou adaptation qui n’est pas approuvée par CASE CONSTRUCTION peut invalider la conformité
initiale de la machine avec les exigences de sécurité.
La machine doit subir des inspections régulièrement, et la fréquence de ces inspections varie selon le type d’utilisation.
Consultez votre concessionnaire CASE CONSTRUCTION.
AVIS: Le système de moteur et de carburant installé sur votre machine est conçu et construit pour respecter les normes
gouvernementales en matière d’émissions. LA LOI INTERDIT FORMELLEMENT aux concessionnaires, clients,
exploitants et utilisateurs d’altérer ces éléments. Le non-respect de cette directive pourrait entraîner des amendes,
des frais de remise en état, l’invalidation de la garantie, des procédures judiciaires ou la confiscation de la machine
tant qu’elle n’aura pas été remise à son état initial. L’entretien et les réparations du moteur doivent être effectués par
un technicien accrédité seulement.
Votre concessionnaire CASE CONSTRUCTION est à votre disposition si vous avez besoin d’informations complémentaires.
Votre concessionnaire vous fournira également tous les services après-vente nécessaires ainsi que des
pièces de rechange d’origine CASE CONSTRUCTION qui garantissent la qualité et la correspondance exacte des
pièces.
CASE CONSTRUCTION L’assistance à la clientèle est également disponible. Allez au site www.casece.com
Vous pouvez vous procurer les manuels d’utilisation, d’entretien et de réparation de votre machine auprès de votre
concessionnaire CASE CONSTRUCTION. Pour un entretien rapide et efficace, demandez conseil à votre concessionnaire
CASE CONSTRUCTION pour commander les manuels correspondant à votre machine

TABLE DES MATIÈRES:

Case Mini-excavatrice CX37C Manuel De L’Operateur(51698880) – PDF DOWNLOAD (French)

INFORMATIONS GENERALES…………………………………………………………………………………………. 7
Note au propriétaire……………………………………………………………………………………….. 7
Utilisation prévue…………………………………………………………………………………………. 8
Compatibilité électromagnétique
(CEM)……………………………………………………………………….. 8
Télématique (en option) ……………………………………………………………………………………. 8
Note au propriétaire……………………………………………………………………………………….. 10
Identification du produit…………………………………………………………………………………… 12
Rangement du manuel de l’utilisateur dans la machine…………………………………………………………… 15
Orientation de la machine…………………………………………………………………………………… 16
Composants de machine………………………………………………………………………………………. 17
Vue d’ensemble des émissions………………………………………………………………………………… 21
INFORMATIONS DE SECURITE……………………………………………………………………………………….. 25
Définition des mises en garde……………………………………………………………………………….. 25
Consignes de sécurité – Mesures de sécurité relatives aux services publics ………………………………………. 26
Consignes de sécurité………………………………………………………………………………………. 27
Écologie et environnement…………………………………………………………………………………… 37
Signaux manuels……………………………………………………………………………………………. 38
Autocollants de sécurité……………………………………………………………………………………. 42
COMMANDES ET INSTRUMENTS……………………………………………………………………………………….. 63
Accès à la plate-forme de l’opérateur………………………………………………………………………… 63
Portes et marches………………………………………………………………………………………. 63
Siège de l’opérateur……………………………………………………………………………………….. 66
Siège de l’opérateur……………………………………………………………………………………. 66
Commandes avant……………………………………………………………………………………………. 68
Commandes avant………………………………………………………………………………………… 68
Pare-brise…………………………………………………………………………………………….. 75
Commandes du côté gauche……………………………………………………………………………………. 76
Commandes du côté gauche………………………………………………………………………………… 76
Levier de sécurité……………………………………………………………………………………… 78
Commande pour le régime du moteur………………………………………………………………………… 78
Marteau de sortie d’urgence……………………………………………………………………………… 79
Réservoir de lave-glace…………………………………………………………………………………. 80
Commandes côté droit……………………………………………………………………………………….. 81
Commandes côté droit……………………………………………………………………………………. 81
Levier de commande de lame de bouteur…………………………………………………………………….. 84
Groupe d’instruments……………………………………………………………………………………. 86
Commande de climatisation……………………………………………………………………………….. 91
Ventilation et chauffage………………………………………………………………………………… 93
Commandes arrière………………………………………………………………………………………….. 95
Compartiment de rangement……………………………………………………………………………….. 95
Commandes au pavillon………………………………………………………………………………………. 96
Éclairage intérieur de la cabine…………………………………………………………………………. 96
Radio…………………………………………………………………………………………………. 97
Commandes externes………………………………………………………………………………………….108
Portes de côté………………………………………………………………………………………….108
Rétroviseurs……………………………………………………………………………………………110
Sectionneur de batterie………………………………………………………………………………….112
Réservoir de carburant…………………………………………………………………………………..113
CONSIGNES
D’UTILISATION…………………………………………………………………………………………115
Démarrage de la machine……………………………………………………………………………………..115
Protection antivol………………………………………………………………………………………115
Démarrage du moteur……………………………………………………………………………………..117
Amener la machine à sa température de fonctionnement………………………………………………………..119
Fonctionnement de la machine par temps chaud ou par temps froid………………………………………………120
Utilisation de la machine………………………………………………………………………………..122
Abaissement de l’équipement en cas de panne………………………………………………………………..127
Remplacement du godet……………………………………………………………………………………128
Configuration d’utilisation du levier de commande hydraulique………………………………………………..130
Prudence lors de l’utilisation des chenilles en caoutchouc…………………………………………………..133
Arrêt de la machine…………………………………………………………………………………………137
Arrêt du moteur…………………………………………………………………………………………137
Déplacement de l’unité………………………………………………………………………………………138
Déplacement de la machine………………………………………………………………………………..138
Stationnement de la machine………………………………………………………………………………….145
Stationnement de la machine………………………………………………………………………………145
OPERATIONS DE TRANSPORT…………………………………………………………………………………………147
Transport sur route…………………………………………………………………………………………147
Chargement de la machine dans une remorque…………………………………………………………………147
Préparation pour le transport sur route……………………………………………………………………….149
Points d’arrimage pour l’expédition……………………………………………………………………….149
Embarquement de la machine sur une remorque de transport…………………………………………………….150
Transport de livraison………………………………………………………………………………………151
Manutention de la machine………………………………………………………………………………..151
Transport de récupération……………………………………………………………………………………153
Remorquage de la machine…………………………………………………………………………………153
ENTRETIEN……………………………………………………………………………………………………..155
Renseignements généraux……………………………………………………………………………………..155
Directives de base………………………………………………………………………………………155
Spécifications générales – Carburants biodiesel…………………………………………………………….159
Liquides et lubrifiants………………………………………………………………………………….161
Relâchement de la pression dans le circuit hydraulique………………………………………………………165
Purge du circuit de carburant…………………………………………………………………………….170
Protection des systèmes électroniques et électriques durant la charge de la batterie ou les opérations de soudage….172
Carnet d’entretien………………………………………………………………………………………….173
Tableau d’entretien……………………………………………………………………………………..173
Période de rodage…………………………………………………………………………………………..175
Couples de serrage………………………………………………………………………………………175
Huile moteur et filtre…………………………………………………………………………………..175
Filtre à carburant………………………………………………………………………………………175
Filtre de retour pour huile hydraulique……………………………………………………………………175
Filtre de conduite pilote………………………………………………………………………………..175
Réducteurs de déplacement………………………………………………………………………………..175
Vérin de rotation de la flèche……………………………………………………………………………176
Points de lubrification (Godet) ………………………………………………………………………….176
Points de lubrification (Flèche et bras) ………………………………………………………………….176
Points de lubrification (Lame) …………………………………………………………………………..176
Toutes les 10 heures………………………………………………………………………………………..177
Niveau d’huile moteur……………………………………………………………………………………177
Niveau de liquide de refroidissement du moteur……………………………………………………………..178
Niveau de liquide hydraulique…………………………………………………………………………….179
Séparateur d’eau du filtre à carburant…………………………………………………………………….180
Courroie de ventilateur et d’alternateur…………………………………………………………………..181
Courroie d’entraînement du compresseur de climatisation……………………………………………………..183
Toutes les 50 heures………………………………………………………………………………………..184
Points de lubrification (Godet) ………………………………………………………………………….184
Points de lubrification (Lame) …………………………………………………………………………..185
Engrenage
de l’anneau de pivot……………………………………………………………………………187
Tension des chenilles……………………………………………………………………………………188
Vidange du réservoir de carburant…………………………………………………………………………190
Toutes les cent heures………………………………………………………………………………………191
Séparateur d’eau du filtre à carburant…………………………………………………………………….191
Toutes les 250 heures……………………………………………………………………………………….193
Batterie……………………………………………………………………………………………….193
Roulement de rotation……………………………………………………………………………………196
Vérin de rotation de la flèche……………………………………………………………………………197
Points de lubrification (Flèche et bras) ………………………………………………………………….198
Couples de serrage………………………………………………………………………………………199
Toutes les 500 heures……………………………………………………………………………………….200
Huile moteur et filtre…………………………………………………………………………………..200
Filtre à carburant………………………………………………………………………………………202
Filtre à air……………………………………………………………………………………………204
Radiateur et refroidisseurs………………………………………………………………………………207
Toutes les 1 000 heures……………………………………………………………………………………..208
Filtre de retour pour huile hydraulique……………………………………………………………………208
Filtre de conduite pilote………………………………………………………………………………..209
Réducteurs de déplacement………………………………………………………………………………..210
Jeu aux soupapes………………………………………………………………………………………..210
Injecteur………………………………………………………………………………………………210
Toutes les 2 000 heures……………………………………………………………………………………..211
Filtre à air……………………………………………………………………………………………211
Liquide de refroidissement du moteur………………………………………………………………………214
Filtre d’aspiration pour huile hydraulique…………………………………………………………………217
Flexibles hydraulique……………………………………………………………………………………218
Siège de soupape………………………………………………………………………………………..218
Calage de l’injection……………………………………………………………………………………218
Pompe d’injection……………………………………………………………………………………….218
Huile
hydraulique biodégradable…………………………………………………………………………..219
Toutes les 5 000 heures……………………………………………………………………………………..222
Huile hydraulique……………………………………………………………………………………….222
Au besoin………………………………………………………………………………………………….225
Cabine et phares de travail………………………………………………………………………………225
Filtre à
air de la cabine………………………………………………………………………………..228
Crépine de réservoir de carburant…………………………………………………………………………229
Leviers de commande……………………………………………………………………………………..230
Pièces en plastique et en résine………………………………………………………………………….230
Système de climatisation…………………………………………………………………………………231
Emplacement des fusibles
et des relais………………………………………………………………………..234
Fusibles……………………………………………………………………………………………….234
Entreposage………………………………………………………………………………………………..235
Préparation à l’entreposage………………………………………………………………………………235
Contrôles périodiques……………………………………………………………………………………237
Démarrage de la machine après le remisage………………………………………………………………….238
DEPANNAGE……………………………………………………………………………………………………..239
Résolution du code d’anomalie………………………………………………………………………………..239
Moteur – Dépannage………………………………………………………………………………………239
Systèmes électriques – Dépannage………………………………………………………………………….241
Autres systèmes – Dépannage………………………………………………………………………………242
SPECIFICATIONS…………………………………………………………………………………………………243
Caractéristiques de la machine……………………………………………………………………………….243
Dimensions…………………………………………………………………………………………………246
Poids……………………………………………………………………………………………………..249
ACCESSOIRES……………………………………………………………………………………………………251
Godets à montage direct……………………………………………………………………………………..251
Godets de type Klac…………………………………………………………………………………………253
Godets standard avec coupleur mécanique……………………………………………………………………….254
Godets standard avec coupleur à accouplement par axe hydraulique…………………………………………………256
Circuits hydrauliques auxiliaires…………………………………………………………………………….258
Huile hydraulique – marteau et vis sans fin……………………………………………………………………276
Circuit à coupleur rapide – Klac …………………………………………………………………………….277
Circuit à coupleur rapide – Modèle à dispositif mécanique de saisie de goupille …………………………………..284
Circuit à coupleur rapide – Modèle à dispositif hydraulique de saisie de goupille …………………………………289
Préhension…………………………………………………………………………………………………298
Support de molette………………………………………………………………………………………….302
Gyrophare………………………………………………………………………………………………….303
Extincteur d’incendie……………………………………………………………………………………….304

VEUILLEZ NOTER:

• Ceci est le MÊME MANUEL utilisé par les concessionnaires pour diagnostiquer votre véhicule
• Pas d’attente pour les courriers/postes car il s’agit d’un manuel PDF et vous pouvez le télécharger dans les 2 minutes une fois que vous avez effectué le paiement.
• Votre paiement est sécurisé et la livraison du manuel est INSTANTANÉE – Vous serez redirigé vers la PAGE DE TÉLÉCHARGEMENT.
• Alors n’hésitez pas et écrivez-nous pour toute question que vous pourriez avoir : heydownloadss @gmail.com

S.M
