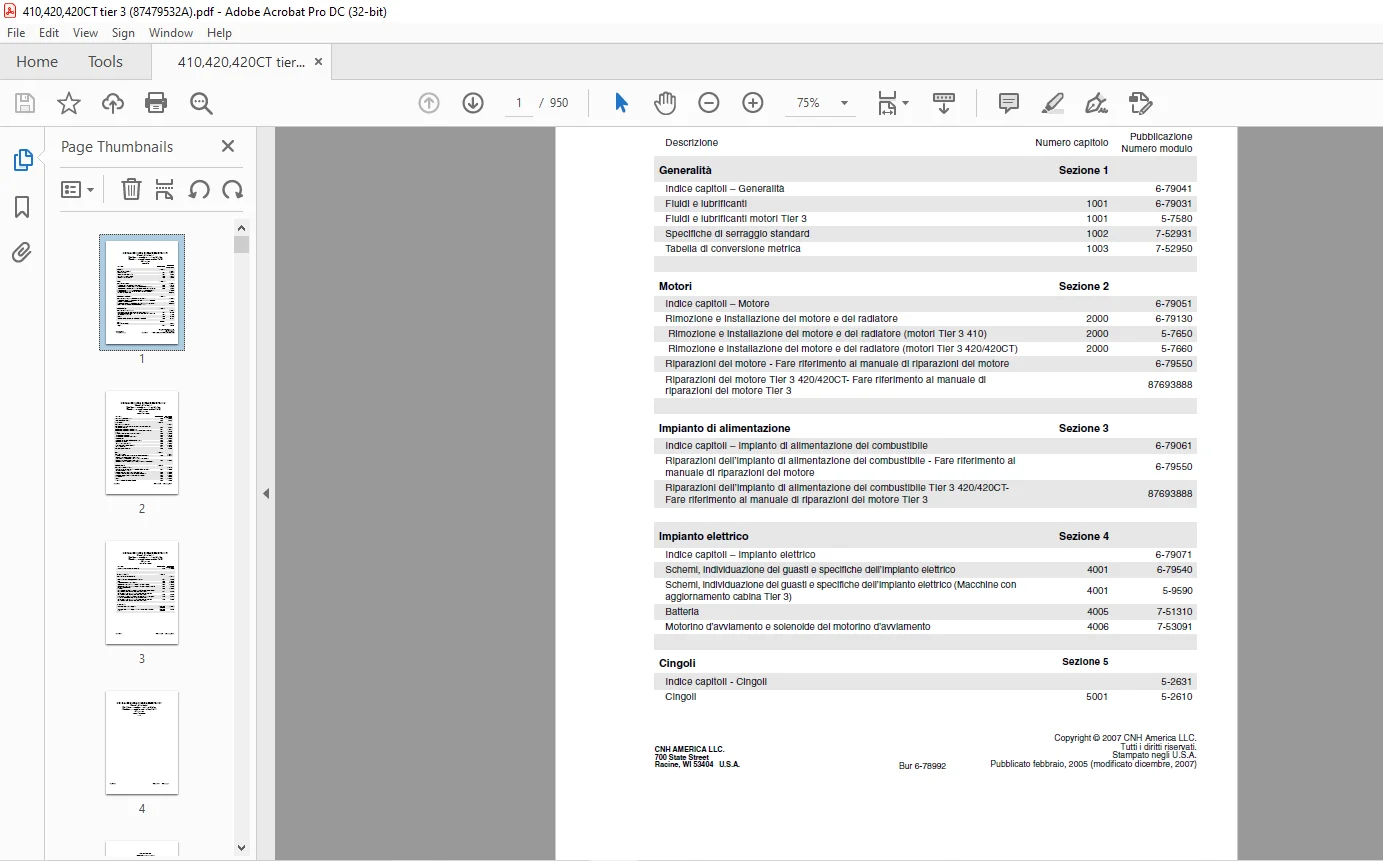

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case MINIPALA 410/420 E PALA CINGOLATA COMPATTA 420CT Manuale di riparazioni 87479532 – PDF DOWNLOAD (Italian)

IMPIANTO GASOLIO
Utilizzare il gasolio N. 2 nel motore di questa
macchina. L’utilizzo di combustibili diversi può
comportare una perdita di potenza del motore e un
consumo eccessivo di combustibile.
A temperature mol to fredde, è ammessa
temporaneamente una miscela di gasolio N. 1 e
gasolio N. 2. Attenersi a quanto segue:
NOTA: Consultare il vostro distributore di
combustibile per i requisiti del gasolio invernale nella
vostra zona. Se la temperatura scende al di sotto del
punto di condensazione del combustibile (punto di
apparizione della paraffina), i cristalli di paraffina
provocheranno una perdita di potenza del motore o
ne renderanno impossibile l’avviamento.
Il gasolio utilizzato in questa macchina deve essere
conforme alle specifiche sottostanti, “Specifiche per
gasolio N. 2 accettabile” o Specifica D975-81
dell’American Society for Testing and Materials
(Società americana per prove e materiali).
Conservazione del combustibile
Se il combustibile si conserva per un lungo periodo di
tempo, nel serbatoio può apparire del materiale
estraneo o dell’acqua. Numerosi guasti del motore
sono provoca t i dal la presenza d’acqua nel
combustibile.
Tenere il serbatoio di conservazione combustibile

SOMMARIO:

Case MINIPALA 410/420 E PALA CINGOLATA COMPATTA 420CT Manuale di riparazioni 87479532 – PDF DOWNLOAD (Italian)

Sommario
Copyright © 2007 CNH America LLC.
Tutti i diritti riservati.
Stampato negli U.S.A.
Pubblicato febbraio, 2005 (modificato dicembre, 2007)
CNH AMERICA LLC.
700 State Street
Racine, WI 53404 U.S.A. Bur 6-78992
Descrizione Numero capitolo
Pubblicazione
Numero modulo
Generalità Sezione 1
Indice capitoli – Generalità 6-79041
Fluidi e lubrificanti 1001 6-79031
Fluidi e lubrificanti motori Tier 3 1001 5-7580
Specifiche di serraggio standard 1002 7-52931
Tabella di conversione metrica 1003 7-52950
Motori Sezione 2
Indice capitoli – Motore 6-79051
Rimozione e installazione del motore e del radiatore 2000 6-79130
Rimozione e installazione del motore e del radiatore (motori Tier 3 410) 2000 5-7650
Rimozione e installazione del motore e del radiatore (motori Tier 3 420/420CT) 2000 5-7660
Riparazioni del motore – Fare riferimento al manuale di riparazioni del motore 6-79550
Riparazioni del motore Tier 3 420/420CT- Fare riferimento al manuale di
riparazioni del motore Tier 3
87693888
Impianto di alimentazione Sezione 3
Indice capitoli – Impianto di alimentazione del combustibile 6-79061
Riparazioni dell’impianto di alimentazione del combustibile – Fare riferimento al
manuale di riparazioni del motore
6-79550
Riparazioni dell’impianto di alimentazione del combustibile Tier 3 420/420CTFare
riferimento al manuale di riparazioni del motore Tier 3
87693888
Impianto elettrico Sezione 4
Indice capitoli – Impianto elettrico 6-79071
Schemi, individuazione dei guasti e specifiche dell’impianto elettrico 4001 6-79540
Schemi, individuazione dei guasti e specifiche dell’impianto elettrico (Macchine con
aggiornamento cabina Tier 3)
4001 5-9590
Batteria 4005 7-51310
Motorino d’avviamento e solenoide del motorino d’avviamento 4006 7-53091
Cingoli Sezione 5
Indice capitoli – Cingoli 5-2631
Cingoli 5001 5-2610
Bur 6-78992 Modificato 12-07 Stampato negli U.S.A.
MINIPALA 410/420 E PALA CINGOLATA COMPATTA 420CT
Manuale di riparazioni
Macchine a comando meccanico e idraulico
(Macchine con aggiornamento cabina Tier 3)
Bur 87479532
Sommario (continua)
Ruota dentata, tendicingoli e rulli 5002 5-2620
Motorino di comando cingolo 5003 5-7630
Trasmissione Sezione 6
Indice capitoli – Trasmissione 6-79081
Impianto idrostatico “Come funziona” (Macchine a comando idraulico con
configurazione ISO e H)
6000 5-4930
Individuazione dei guasti impianto idrostatico 6001 6-79331
Individuazione dei guasti impianto idrostatico (Macchine dotate di comandi
idraulici)
6001 5-7610
Rimozione e installazione dei componenti idrostatici 6002 6-79532
Accoppiamento trasmissione 6003 6-79120
Accoppiamento trasmissione – motori Tier 3 6003 5-9440
Pompa a pistoni 6004 6-49580
Pompa a pistoni (Macchine dotate di comandi idraulici) 6004 5-7600
Motore idraulico (Eaton) 6005 6-79020
Motore idraulico – una velocità 6005 6-79000
Gruppi ruota dentata, catene ed assale 6007 6-79300
Ruote e pneumatici 6011 6-79310
Impianto di gestione del carico 6012 5-7590
Freni Sezione 7
Indice capitoli – Freni 6-79091
Rimozione e installazione dei componenti del freno di stazionamento 7002 6-79571
Freni 410 – applicazione a molla – rilascio idraulico
(Fare riferimento al Capitolo 6005 – “Motore idraulico a una velocità”)
Freni 420 – applicazione a molla – rilascio idraulico 7004 6-79580
Freni 420CT – Fare riferimento al Capitolo 5003 “Motorino di comando cingolo”
Impianto idraulico Sezione 8
Indice capitoli – Impianto idraulico 6-79102
Schemi ed individuazione dei guasti dell’impianto idraulico (Macchine a
comando meccanico e idraulico)
8001 6-79512
Pulizia dell’impianto idraulico e dell’impianto idrostatico 8002 6-45290
Rimozione e installazione dei componenti dell’impianto idraulico 8003 6-79520
Pompa a ingranaggi (attrezzatura e impianto ad alta portata) 8004 6-79350
Distributore pala 8005 5-2640
Cilindri 8006 6-79360
Giunti di accoppiamento a superficie piana 8007 7-54740
Descrizione Numero capitolo
Pubblicazione
Numero modulo
Bur 6-78992 Modificato 12-07 Stampato negli U.S.A.
MINIPALA 410/420 E PALA CINGOLATA COMPATTA 420CT
Manuale di riparazioni
Macchine a comando meccanico e idraulico
(Macchine con aggiornamento cabina Tier 3)
Bur 87479532
Sommario (continua)
Accumulatore per il comando antibeccheggio 8013 6-45550
Attrezzatura montata Sezione 9
Indice capitoli – Attrezzatura montata 6-79111
Pedali e leve 9001 6-79500
Pedali e leve (Macchine con aggiornamento cabina) 9001 5-7670
Pala 9002 6-79390
Giunto di accoppiamento dell’attrezzatura 9003 6-79400
Tettuccio ROPS, sedile, cinture di sicurezza e cabina dell’operatore 9004 6-79410
Tettuccio ROPS, sedile, cinture di sicurezza e cabina dell’operatore (Macchine
con aggiornamento cabina)
9004 5-9460
Riscaldatore 9006 6-79450
Individuazione dei guasti dell’impianto di climatizzazione per sistemi con
refrigerante R134A (Macchine con aggiornamento cabina)
9011 5-9480
Test e indicatori dell’impianto di climatizzazione per impianti con
refrigerante R134A (Macchine con aggiornamento cabina)
9012 5-9490
Recupero del refrigerante, rimozione del compressore e drenaggio e
ricarica dell’impianto(Macchine con aggiornamento cabina)
9013 5-9500
Test e indicatori dell’impianto di climatizzazione per impianti con
refrigerante R134A (Macchine con aggiornamento cabina)
9014 5-9510
Schemi elettrici
Schemi elettrici ed idraulici ripiegabili
Nella tasca
posteriore
6-78971
Schemi elettrici ed idraulici ripiegabili (Tier 3 – Macchine dotate di comandi
idraulici)
Nella tasca
posteriore
5-9610

NOTARE CHE:
