GENERALITES
Nettoyage
Nettoyer toutes les pièces métalliques, sauf les
roulements, au white spirit ou à la vapeur. Ne pas
utiliser de soude caustique pour le nettoyage à la
vapeur. Après chaque nettoyage, sécher et huiler
toutes les pièces. Nettoyer les conduits d’huile à l’air
comprimé. Nettoyer les roulements au kérosène, les
sécher complètement et les huiler.
Inspection
Vérifier toutes les pièces une fois démontées.
Remplacer toutes les pièces présentant de l’usure ou
des dégâts. Les éraillures ou rainures peu profondes
peuvent être enlevées à la pierre ou avec un chiffon
imbibé de rouge d’Angleterre. Une inspection visuelle
complète pour détecter l’usure et le piquage, et le
remplacement des pièces suivant nécessité éviteront
les défaillances prématurées.
Roulements
Vérifier que les roulements tournent librement. Si leur
ajustement est devenu trop libre ou si leur
fonctionnement est irrégulier, les remplacer. Lacer les
roulements avec un bon solvant ou du kérosène et
les laisser sécher à l’air. NE PAS SECHER LES
ROULEMENTS A L’AIR.
Roulements à aiguilles
Avant d’enfoncer les roulements à aiguilles dans un
alésage, toujours enlever toutes saillies métalliques
de l’alésage ou de sa bordure. Avant d’enfoncer les
roulements à la presse, enduire de vaseline l’intérieur
et la périphérie des roulements.
Engrenages
Vérifier tous les engrenages pour voir qu’ils ne
présentent ni d’usure ni de dégâts. Remplacer les
engrenages usés ou endommagés.
Bagues d’étanchéité, joints
toriques et joints plats
Toujours mettre en place des bagues d’étanchéité,
joints toriques et joints plats neufs. Enduire de
vaseline les bagues d’étanchéité et les joints
toriques.
Arbre
Vérifier tous les arbres présentant de l’usure ou des
dégâts. Vérifier si la surface de l’arbre portant un
roulement ou une bague d’étanchéité n’est pas
endommagée.
Pièces de rechange
Toujours monter des pièces de rechange Case
d’origine. Pour passer commande, consulter le
Catalogue des Pièces Détachées pour pouvoir
indiquer le numéro de référence correct des articles
de rechange Case d’origine. Les défaillances dues à
l’utilisation de pièces de rechange autres que des
pièces Case d’origine ne sont pas couvertes par la
garantie.
Graissage
N’utiliser que les huiles et lubrifiants spécifiés dans le
Manuel de l’opérateur ou dans le Manuel d’entretien.
Les défaillances dues à l’utilisation d’huiles et
lubrifiants non spécifiés ne sont pas couverts par la
garantie.

APERÇU DES IMAGES DU MANUEL :

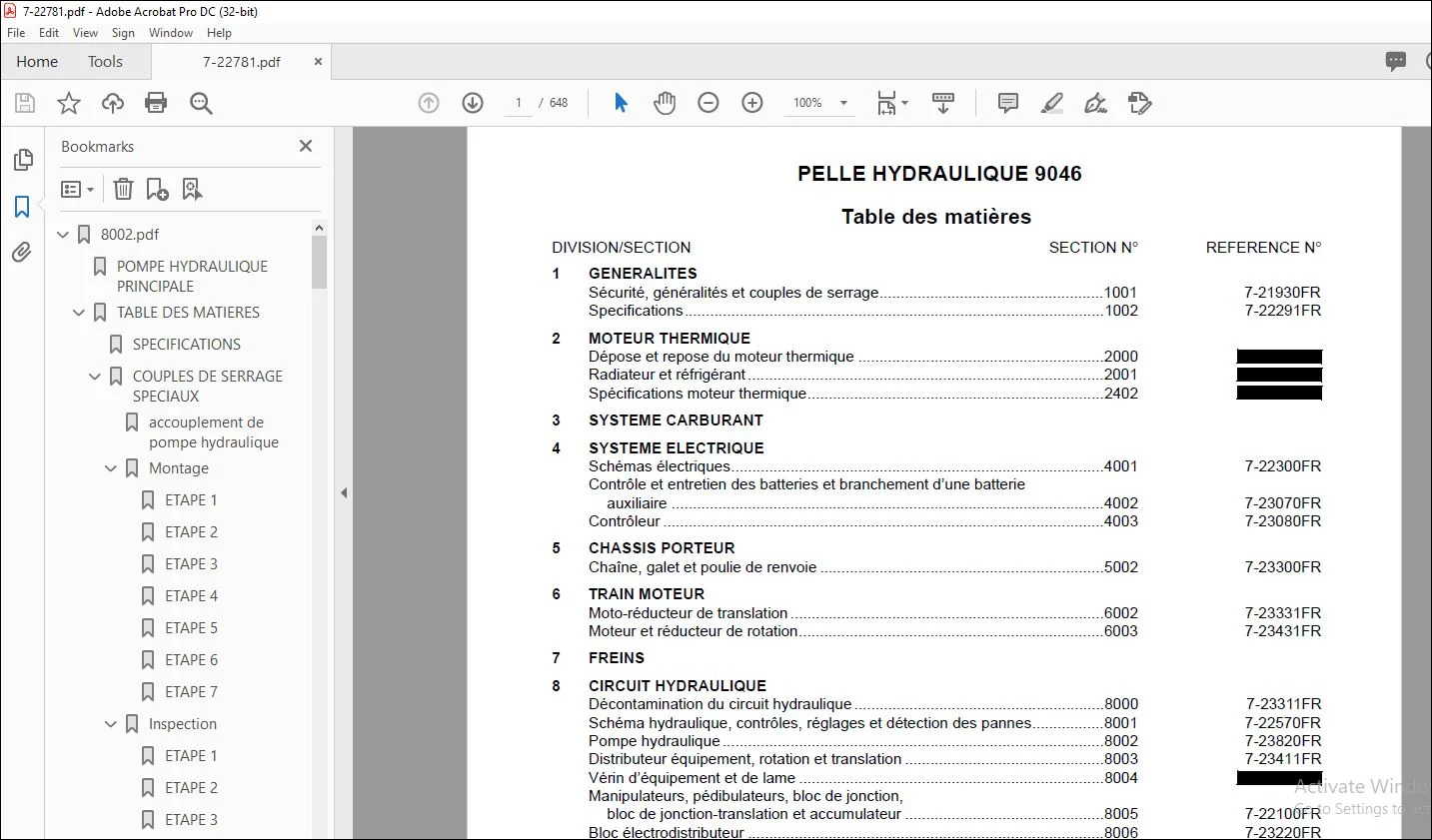

TABLE DES MATIÈRES:

Case Pelle hydraulique 9046 Service Manual 7-22781 – PDF DOWNLOAD (French)

1 GENERALITES
Sécurité, généralités et couples de serrage……………………………………………..1001 7-21930FR
Specifications………………………………………………………………………………………1002 7-22291FR
2 MOTEUR THERMIQUE
Dépose et repose du moteur thermique ………………………………………………….2000 7-xxxxxFR
Radiateur et réfrigérant …………………………………………………………………………2001 7-xxxxxFR
Spécifications moteur thermique…………………………………………………………….2402 7-xxxxxFR
3 SYSTEME CARBURANT
4 SYSTEME ELECTRIQUE
Schémas électriques…………………………………………………………………………….4001 7-22300FR
Contrôle et entretien des batteries et branchement d’une batterie
auxiliaire …………………………………………………………………………………………4002 7-23070FR
Contrôleur …………………………………………………………………………………………..4003 7-23080FR
5 CHASSIS PORTEUR
Chaîne, galet et poulie de renvoie ………………………………………………………….5002 7-23300FR
6 TRAIN MOTEUR
Moto-réducteur de translation………………………………………………………………..6002 7-23331FR
Moteur et réducteur de rotation………………………………………………………………6003 7-23431FR
7 FREINS
8 CIRCUIT HYDRAULIQUE
Décontamination du circuit hydraulique…………………………………………………..8000 7-23311FR
Schéma hydraulique, contrôles, réglages et détection des pannes……………..8001 7-22570FR
Pompe hydraulique………………………………………………………………………………8002 7-23820FR
Distributeur équipement, rotation et translation ………………………………………..8003 7-23411FR
Vérin d’équipement et de lame ………………………………………………………………8004 7-23800FR
Manipulateurs, pédibulateurs, bloc de jonction,
bloc de jonction-translation et accumulateur ………………………………………..8005 7-22100FR
Bloc électrodistributeur …………………………………………………………………………8006 7-23220FR
Amortisseur…………………………………………………………………………………………8007 7-23320FR
Composants hydrauliques auxiliaires ……………………………………………………..8008 7-xxxxxFR
Pressurisation du réservoir hydraulique…………………………………………………..8009 7-23880FR
Filtre pilotage hydraulique, filtre retour général, clapet by-pass,
filtre de retour ………………………………………………………………………………….8011 7-xxxxxFR
Electrovanne de défreinage de rotation…………………………………………………..8012 7-26060FR
Joint tournant ………………………………………………………………………………………8013 7-23350FR
Pompe hydraulique………………………………………………………………………………8014 7-26180FR
9 TOURELLE/EQUIPEMENTS
Tourelle et couronne d’orientation…………………………………………………………..9002 7-23400FR
Flèche, balancier, godet et lame…………………………………………………………….9003 7-23150FR
Support de siège et ceinture de sécurité …………………………………………………9004 7-xxxxxFR
Cabine et équipement cabine ………………………………………………………………..9005 7-26110FR
Détection des pannes du climatiseur ………………………………………………………9006 7-26070FR
Entretien du climatiseur ………………………………………………………………………..9008 7-26080FR
Entretien des composants du climatiseur ………………………………………………..9009 7-xxxxxFR
Schémas électrique et hydraulique………………………………………………….. Pochette 7-22580FR
Schémas électrique et hydraulique (options)…………………………………….. Pochette 7-23010
