Case PELLE HYDRAULIQUE SUR CHENILLES CX800B SERVICE MANUEL SM800BTOC-2FR – PDF DOWNLOAD (French)

Description

Case PELLE HYDRAULIQUE SUR CHENILLES CX800B SERVICE MANUEL SM800BTOC-2FR – PDF DOWNLOAD (French)

DESCRIPTION:

Case PELLE HYDRAULIQUE SUR CHENILLES CX800B SERVICE MANUEL SM800BTOC-2FR – PDF DOWNLOAD (French)

GENERALITES:
Nettoyage
Nettoyer toutes les pièces métalliques, sauf les
roulements, au white spirit ou à la vapeur. Ne pas
utiliser de soude caustique pour le nettoyage à la
vapeur. Après chaque nettoyage, sécher et huiler
toutes les pièces. Nettoyer les conduits d’huile à l’air
comprimé. Nettoyer les roulements au kérosène, les
sécher complètement et les huiler.
Inspection
Vérifier toutes les pièces une fois démontées.
Remplacer toutes les pièces présentant de l’usure ou
des dégâts. Les éraillures ou rainures peu profondes
peuvent être enlevées à la pierre ou avec un chiffon
imbibé de rouge d’Angleterre. Une inspection visuelle
complète pour détecter l’usure et le piquage, et le
remplacement des pièces suivant nécessité éviteront
les défaillances prématurées.
Roulements
Vérifier que les roulements tournent librement. Si leur
ajustement est devenu trop libre ou si leur
fonctionnement est irrégulier, les remplacer. Lacer les
roulements avec un bon solvant ou du kérosène et les
laisser sécher à l’air. NE PAS SECHER LES
ROULEMENTS A L’AIR COMPRIME.
Roulements à aiguilles
Avant d’enfoncer les roulements à aiguilles dans un
alésage, toujours enlever toutes saillies métalliques
de l’alésage ou de sa bordure. Avant d’enfoncer les
roulements à la presse, enduire de vaseline l’intérieur
et la périphérie des roulements.

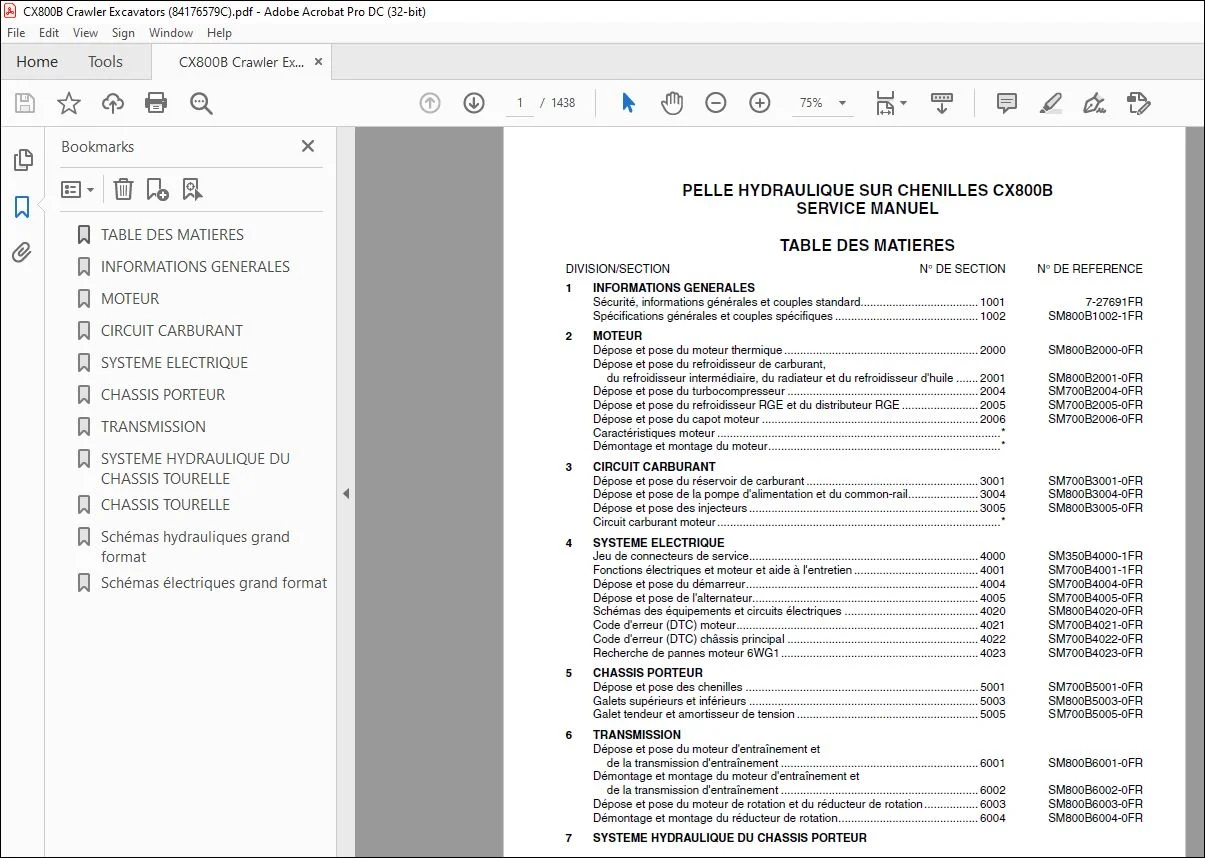

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Case PELLE HYDRAULIQUE SUR CHENILLES CX800B SERVICE MANUEL SM800BTOC-2FR – PDF DOWNLOAD (French)

1 INFORMATIONS GENERALES
Sécurité, informations générales et couples standard………………………………. 1001 7-27691FR
Spécifications générales et couples spécifiques ……………………………………… 1002 SM800B1002-1FR
2 MOTEUR
Dépose et pose du moteur thermique ……………………………………………………. 2000 SM800B2000-0FR
Dépose et pose du refroidisseur de carburant,
du refroidisseur intermédiaire, du radiateur et du refroidisseur d’huile ……. 2001 SM800B2001-0FR
Dépose et pose du turbocompresseur …………………………………………………… 2004 SM700B2004-0FR
Dépose et pose du refroidisseur RGE et du distributeur RGE …………………… 2005 SM700B2005-0FR
Dépose et pose du capot moteur ………………………………………………………….. 2006 SM700B2006-0FR
Caractéristiques moteur ……………………………………………………………………………..*
Démontage et montage du moteur……………………………………………………………….*
3 CIRCUIT CARBURANT
Dépose et pose du réservoir de carburant ……………………………………………… 3001 SM700B3001-0FR
Dépose et pose de la pompe d’alimentation et du common-rail…………………. 3004 SM800B3004-0FR
Dépose et pose des injecteurs ……………………………………………………………… 3005 SM800B3005-0FR
Circuit carburant moteur ……………………………………………………………………………..*
4 SYSTEME ELECTRIQUE
Jeu de connecteurs de service……………………………………………………………… 4000 SM350B4000-1FR
Fonctions électriques et moteur et aide à l’entretien ………………………………… 4001 SM700B4001-1FR
Dépose et pose du démarreur………………………………………………………………. 4004 SM700B4004-0FR
Dépose et pose de l’alternateur…………………………………………………………….. 4005 SM700B4005-0FR
Schémas des équipements et circuits électriques …………………………………… 4020 SM800B4020-0FR
Code d’erreur (DTC) moteur…………………………………………………………………. 4021 SM700B4021-0FR
Code d’erreur (DTC) châssis principal …………………………………………………… 4022 SM700B4022-0FR
Recherche de pannes moteur 6WG1…………………………………………………….. 4023 SM700B4023-0FR
5 CHASSIS PORTEUR
Dépose et pose des chenilles ………………………………………………………………. 5001 SM700B5001-0FR
Galets supérieurs et inférieurs ……………………………………………………………… 5003 SM800B5003-0FR
Galet tendeur et amortisseur de tension ………………………………………………… 5005 SM700B5005-0FR
6 TRANSMISSION
Dépose et pose du moteur d’entraînement et
de la transmission d’entraînement …………………………………………………….. 6001 SM800B6001-0FR
Démontage et montage du moteur d’entraînement et
de la transmission d’entraînement …………………………………………………….. 6002 SM800B6002-0FR
Dépose et pose du moteur de rotation et du réducteur de rotation…………….. 6003 SM800B6003-0FR
Démontage et montage du réducteur de rotation…………………………………….. 6004 SM800B6004-0FR
7 SYSTEME HYDRAULIQUE DU CHASSIS PORTEUR
* Consulter le Manuel d’entretien du moteur
Lep SM800BTOC-2FR Edition 04-2010
DIVISION/SECTION N° DE SECTION N° DE REFERENCE
8 SYSTEME HYDRAULIQUE DU CHASSIS TOURELLE
Spécifications, recherche de pannes, contrôles et
réglages de la pression hydraulique……………………………………………………8001 SM800B8001-1FR
Dépose et pose du réservoir hydraulique ………………………………………………..8002 SM800B8002-0FR
Dépose et pose de la pompe hydraulique principale …………………………………8003 SM700B8003-0FR
Dépose et pose du distributeur hydraulique principal ………………………………..8004 SM800B8004-0FR
Dépose et pose des vérins d’équipements………………………………………………8005 SM800B8005-0FR
Dépose et pose du joint tournant……………………………………………………………8006 SM700B8006-0FR
Dépose et pose des blocs de fonction pilote ……………………………………………8007 SM700B8007-0FR
Démontage et montage de la pompe hydraulique principale ……………………..8010 SM700B8010-0FR
Démontage et montage du distributeur hydraulique principal……………………..8011 SM700B8011-0FR
Démontage et montage des vérins d’équipements …………………………………..8012 SM800B8012-0FR
Démontage et montage des leviers de commande manuels………………………8013 SM130B8013-0FR
Démontage et montage des pédibulateurs………………………………………………8014 SM800B8014-0FR
Démontage et montage du distributeur d’amortissement …………………………..8016 SM700B8016-0FR
Dépose et pose de la soupape de sécurité ……………………………………………..8017 SM800B8017-0FR
Démontage et montage du moteur de rotation…………………………………………8019 SM700B8019-0FR
Fonctions hydrauliques …………………………………………………………………………8020 SM700B8020-0FR
9 CHASSIS TOURELLE
Dépose et pose du contrepoids ……………………………………………………………..9002 SM800B9002-0FR
Dépose et pose de la flèche, du balancier et du godet………………………………9003 SM800B9003-0FR
Dépose et pose du siège………………………………………………………………………9004 SM130B9004-0FR
Dépose et pose de la cabine et des équipements de la cabine ………………….9005 SM130B9005-0FR
Fonctionnement de la climatisation et recherche de pannes………………………9006 SM700B9006-1FR
Climatiseur………………………………………………………………………………………….9007 SM800B9007-0FR
Composants du système de climatisation ……………………………………………….9009 SM700B9009-0FR
Dépose et pose de l’équipement, du contrepoids et du châssis latéral ………..9010 SM800B9010-0FR
Schémas hydrauliques grand format …………………………………………………… Pocket KUJ11060-E03
Schémas électriques grand format ……………………………………………………… Pocket KWR10070-E04

PLEASE NOTE:

• Il s’agit du même manuel exact utilisé par vos concessionnaires pour réparer votre véhicule.
• La même chose peut être la vôtre dans les 2-3 prochaines minutes car vous serez dirigé vers la page de téléchargement immédiatement après avoir payé le manuel.
• Pour toute question/doute concernant votre achat, n’hésitez pas à contacter [email protected]
