Case Pelle sur chenilles CX210 – CX230 CX240 Service Manuel 9-93361 – PDF DOWNLOAD (French)

Description

Case Pelle sur chenilles CX210 – CX230 CX240 Service Manuel 9-93361 – PDF DOWNLOAD (French)

LA DESCRIPTION:

Case Pelle sur chenilles CX210 – CX230 CX240 Service Manuel 9-93361 – PDF DOWNLOAD (French)

GENERALITES
Nettoyage
Nettoyer toutes les pièces métalliques, sauf les
roulements, au white spirit ou à la vapeur. Ne pas
utiliser de soude caustique pour le nettoyage à la
vapeur. Après chaque nettoyage, sécher et huiler
toutes les pièces. Nettoyer les conduits d’huile à l’air
comprimé. Nettoyer les roulements au kérosène, les
sécher complètement et les huiler.
Inspection
Vérifier toutes les pièces une fois démontées.
Remplacer toutes les pièces présentant de l’usure ou
des dégâts. Les éraillures ou rainures peu profondes
peuvent être enlevées à la pierre ou avec un chiffon
imbibé de rouge d’Angleterre. Une inspection visuelle
complète pour détecter l’usure et le piquage, et le
remplacement des pièces suivant nécessité éviteront
les défaillances prématurées.
Roulements
Vérifier que les roulements tournent librement. Si leur
ajustement est devenu trop libre ou si leur
fonctionnement est irrégulier, les remplacer. Lacer les
roulements avec un bon solvant ou du kérosène et
les laisser sécher à l’air. NE PAS SECHER LES
ROULEMENTS A L’AIR COMPRIME.
Roulements à aiguilles
Avant d’enfoncer les roulements à aiguilles dans un
alésage, toujours enlever toutes saillies métalliques
de l’alésage ou de sa bordure. Avant d’enfoncer les
roulements à la presse, enduire de vaseline l’intérieur
et la périphérie des roulements.
Engrenages
Vérifier tous les engrenages pour voir qu’ils ne
présentent ni d’usure ni de dégâts. Remplacer les
engrenages usés ou endommagés.
Bagues d’étanchéité, joints
toriques et joints plats
Toujours mettre en place des bagues d’étanchéité,
joints toriques et joints plats neufs. Enduire de
vaseline les bagues d’étanchéité et les joints
toriques.
Arbre
Vérifier tous les arbres présentant de l’usure ou des
dégâts. Vérifier si la surface de l’arbre portant un
roulement ou une bague d’étanchéité n’est pas
endommagée.
Pièces de rechange
Toujours monter des pièces de rechange Case
d’origine. Pour passer commande, consulter le
Catalogue des Pièces Détachées pour pouvoir
indiquer le numéro de référence correct des articles
de rechange Case d’origine. Les défaillances dues à
l’utilisation de pièces de rechange autres que des
pièces Case d’origine ne sont pas couvertes par la
garantie.
Graissage
N’utiliser que les huiles et lubrifiants spécifiés dans le
Manuel de l’opérateur ou dans le Manuel d’entretien.
Les défaillances dues à l’utilisation d’huiles et
lubrifiants non spécifiés ne sont pas couverts par la
garantie.

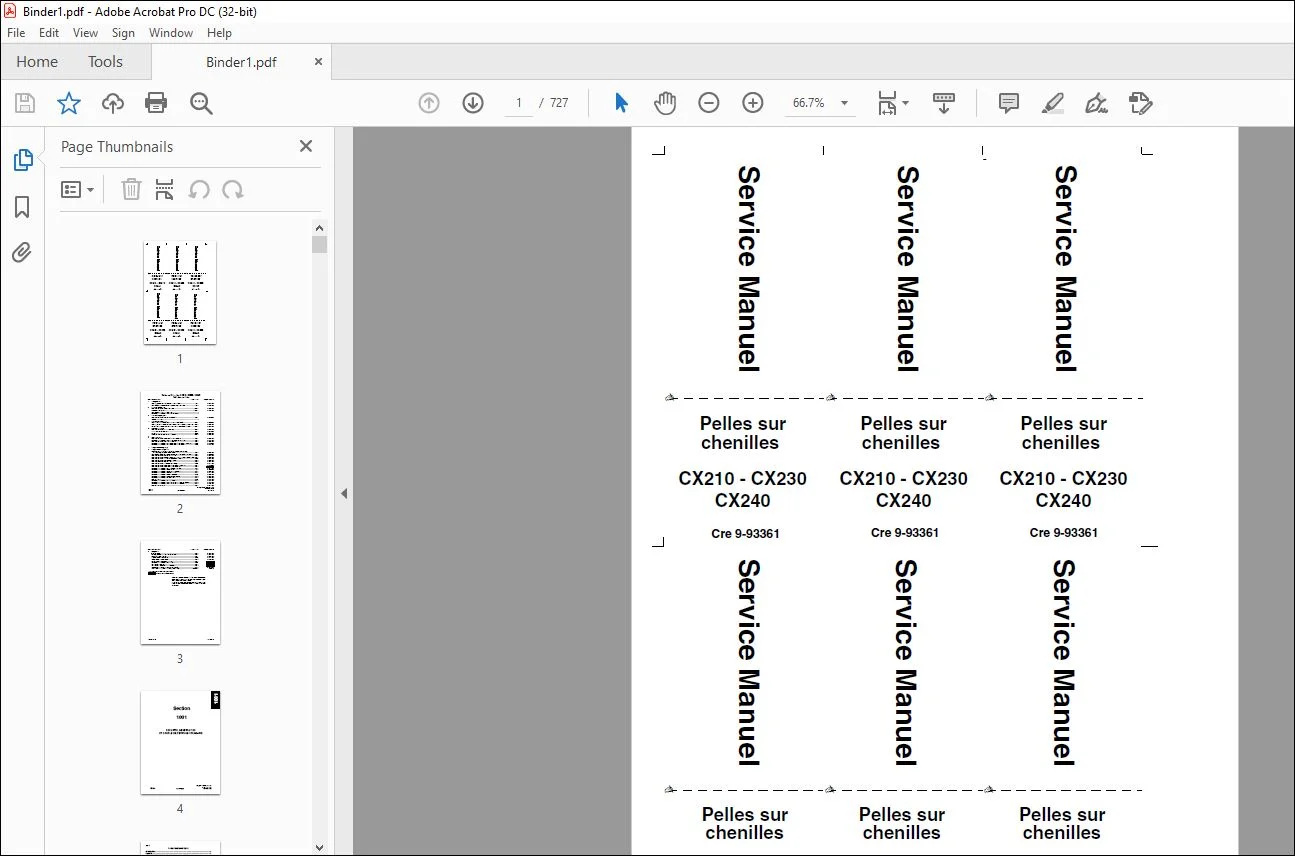

APERÇU DES IMAGES DU MANUEL :

TABLE DES MATIÈRES:

Case Pelle sur chenilles CX210 – CX230 CX240 Service Manuel 9-93361 – PDF DOWNLOAD (French)

1 GENERALITES
Sécurité, généralités et couples de serrage standard………………………………..1001 7-27690FR
Spécifications générales et couples de serrage spécifiques ………………………1002 7-29361FR
2 MOTEUR THERMIQUE
Dépose et repose du moteur thermique ………………………………………………….2000 7-28230FR
Radiateur et réfrigérant …………………………………………………………………………2001 7-28050FR
Specifications du moteur thermique…………………………………………………………….. *
Démontage et remontage du moteur thermique ……………………………………………. *
3 SYSTEME CARBURANT
Dépose et repose du réservoir à carburant ……………………………………………..3001 7-27970FR
Système carburant……………………………………………………………………………………. *
4 SYSTEME ELECTRIQUE
Circuit et détection des pannes électrique et électronique …………………………4001 7-27724FR
Contrôle, entretien des batteries et branchement d’une batterie auxiliaire……4002 7-27921FR
Boîtier électronique principal et boîtier électronique moteur thermique………..4003 7-27933FR
5 CHASSIS PORTEUR
Dépose et repose du train de chenilles……………………………………………………5001 7-27750FR
Galets supérieur et inférieur…………………………………………………………………..5003 7-27772FR
Barbotin………………………………………………………………………………………………5004 7-27781FR
Poulie de renvoi et amortisseur de tension………………………………………………5005 7-27803FR
6 TRAIN MOTEUR
Dépose et repose du moto-réducteur de translation………………………………….6001 7-27841FR
Démontage et remontage du moto-réducteur de translation ………………………6002 7-28090FR
Dépose et repose du réducteur de rotation ……………………………………………..6003 7-27820FR
Démontage et remontage du réducteur de rotation (CX210 – CX230) …………6004 7-28371FR
Démontage et remontage du réducteur de rotation (CX240)………………………6004 7-28391FR
7 HYDRAULIQUE PORTEUR
8 HYDRAULIQUE TOURELLE
Dépressurisation et décontamination du système hydraulique,
pompe à vide, purge des composants…………………………………………………8000 7-27952FR
Spécifications, détection des pannes,contrôles et tarage hydraulique …………8001 7-27704FR
Dépose et repose du réservoir hydraulique ……………………………………………..8002 7-27990FR
Dépose et repose de la pompe hydraulique principal et de la pompe pilote …8003 7-27860FR
Dépose et repose du distributeur hydraulique principal……………………………..8004 7-27890FR
Dépose et repose des vérins d’équipement……………………………………………..8005 7-27791FR
Dépose et repose du joint tournant…………………………………………………………8006 7-27811FR
Dépose et repose des blocs fonction pilotage ………………………………………….8007 7-28130FR
Dépose et repose du moteur de rotation (CX210 – CX230)………………………..8008 7-28071FR
Dépose et repose du moteur de rotation (CX240) …………………………………….8008
Démontage et remontage de la pompe hydraulique………………………………….8010 7-35490FR
Démontage et remontage du distributeur ………………………………………………..8011 9-36270FR
Démontage et remontage des vérins d’équipement ………………………………….8012 7-27902FR
Démontage et remontage des manipulateurs…………………………………………..8013 7-28110FR
Démontage et remontage des pédibulateurs……………………………………………8014 7-28210FR
Démontage et remontage du bloc six électrovannes…………………………………8015 7-27911FR
Démontage et remontage de l’amortisseur………………………………………………8016 7-27942FR
Valve de sécurité………………………………………………………………………………….8017 7-29631FR
Démontage et remontage du joint tournant ……………………………………………..8018 7-28080FR
Démontage et remontage du moteur de rotation (CX210-CX230) ……………..8019 7-28011FR
Démontage et remontage du moteur de rotation (CX240)…………………………8019 7-29760FR
Fonctions hydrauliques …………………………………………………………………………8020 7-28490FR
Cre 9-93541FR Edition 07-05
DIVISION/SECTION SECTION N° REFERENCE N°
9 TOURELLE
Attache rapide……………………………………………………………………………………..9000 9-93630FR
Tourelle, couronne d’orientation et contrepoids ………………………………………..9002 7-27982FR
Flèche, balancier et godet……………………………………………………………………..9003 7-27963FR
Siège et ceinture de sécurité …………………………………………………………………9004 7-28120FR
Cabine et équipement cabine ………………………………………………………………..9005 7-28022FR
Détection des pannes du climatiseur ………………………………………………………9006 9-88730FR
Démontage et remontage du climatiseur …………………………………………………9007 7-29910FR
Entretien du climatiseur ………………………………………………………………………..9008 FR
Entretien des composants du climatiseur ………………………………………………..9009 FR
Complément flèche articulée (CX210 – CX230)………………………………………..9010 9-93770FR
Schémas hydraulique et électrique grand format ………………………………. Pochette 7-27603

VEUILLEZ NOTER:

• Il s’agit du même manuel exact utilisé par vos concessionnaires pour réparer votre véhicule.
• La même chose peut être la vôtre dans les 2-3 prochaines minutes car vous serez dirigé vers la page de téléchargement immédiatement après avoir payé le manuel.
  Pour toute question / doute concernant votre achat, n’hésitez pas à contacter [email protected]
