Case Pelle sur chenilles CX225SR Tier 3 Service Manuel 84184369A – PDF DOWNLOAD (French)

Description

Case Pelle sur chenilles CX225SR Tier 3 Service Manuel 84184369A – PDF DOWNLOAD (French)

LA DESCRIPTION:

Case Pelle sur chenilles CX225SR Tier 3 Service Manuel 84184369A – PDF DOWNLOAD (French)

GENERALITES
Nettoyage
Nettoyer toutes les pièces métalliques, sauf les
roulements, au white spirit ou à la vapeur. Ne pas
utiliser de soude caustique pour le nettoyage à la
vapeur. Après chaque nettoyage, sécher et huiler
toutes les pièces. Nettoyer les conduits d’huile à l’air
comprimé. Nettoyer les roulements au kérosène, les
sécher complètement et les huiler.
Inspection
Vérifier toutes les pièces une fois démontées.
Remplacer toutes les pièces présentant de l’usure ou
des dégâts. Les éraillures ou rainures peu profondes
peuvent être enlevées à la pierre ou avec un chiffon
imbibé de rouge d’Angleterre. Une inspection visuelle
complète pour détecter l’usure et le piquage, et le
remplacement des pièces suivant nécessité éviteront
les défaillances prématurées.
Roulements
Vérifier que les roulements tournent librement. Si leur
ajustement est devenu trop libre ou si leur
fonctionnement est irrégulier, les remplacer. Lacer les
roulements avec un bon solvant ou du kérosène et les
laisser sécher à l’air. NE PAS SECHER LES
ROULEMENTS A L’AIR COMPRIME.
Roulements à aiguilles
Avant d’enfoncer les roulements à aiguilles dans un
alésage, toujours enlever toutes saillies métalliques
de l’alésage ou de sa bordure. Avant d’enfoncer les
roulements à la presse, enduire de vaseline l’intérieur
et la périphérie des roulements.
Engrenages
Vérifier tous les engrenages pour voir qu’ils ne
présentent ni d’usure ni de dégâts. Remplacer les
engrenages usés ou endommagés.
Bagues d’étanchéité, joints
toriques et joints plats
Toujours mettre en place des bagues d’étanchéité,
joints toriques et joints plats neufs. Enduire de
vaseline les bagues d’étanchéité et les joints
toriques.
Arbre
Vérifier tous les arbres présentant de l’usure ou des
dégâts. Vérifier si la surface de l’arbre portant un
roulement ou une bague d’étanchéité n’est pas
endommagée.
Pièces de rechange
Toujours monter des pièces de rechange Case
d’origine. Pour passer commande, consulter le
Catalogue des Pièces Détachées pour pouvoir
indiquer le numéro de référence correct des articles
de rechange Case d’origine. Les défaillances dues à
l’utilisation de pièces de rechange autres que des
pièces Case d’origine ne sont pas couvertes par la
garantie.
Graissage
N’utiliser que les huiles et lubrifiants spécifiés dans le
Manuel de l’opérateur ou dans le Manuel d’entretien.
Les défaillances dues à l’utilisation d’huiles et
lubrifiants non spécifiés ne sont pas couverts par la
garantie.

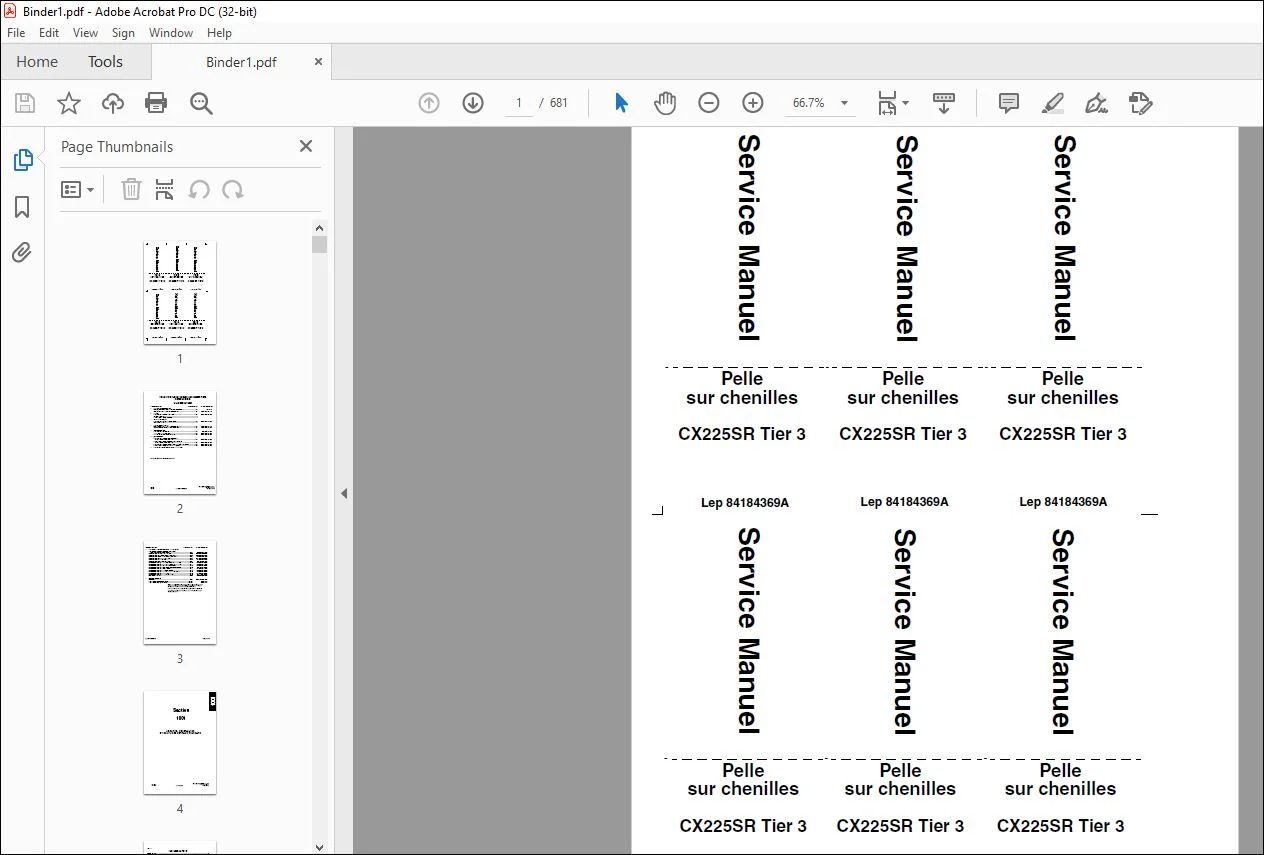

APERÇU DES IMAGES DU MANUEL :

TABLE DES MATIÈRES:

Case Pelle sur chenilles CX225SR Tier 3 Service Manuel 84184369A – PDF DOWNLOAD (French)

1 INFORMATIONS GENERALES
Sécurité, informations générales et couples standard………………………………. 1001 7-27691FR
Spécifications générales et couples spécifiques ……………………………………… 1002 SC225SR1002-1FR
2 MOTEUR
Dépose et pose du moteur thermique ……………………………………………………. 2000 SM225SR2000-0FR
Caractéristiques moteur ……………………………………………………………………………..*
Démontage et montage du moteur……………………………………………………………….*
3 CIRCUIT CARBURANT
Dépose et pose du réservoir de carburant ……………………………………………… 3001 SM225SR3001-0FR
Circuit carburant moteur ……………………………………………………………………………..*
4 SYSTEME ELECTRIQUE
Fonctions électriques et moteur et aide à l’entretien ………………………………… 4001 SC225SR4001-1FR
Schémas des équipements et circuits électriques …………………………………… 4020 SC225SR4020-0FR
5 CHASSIS PORTEUR
Dépose et pose des chenilles ………………………………………………………………. 5001 SM75SR5001-0FR
Galets supérieurs et inférieurs ……………………………………………………………… 5003 SM225SR5003-0FR
Galet tendeur et amortisseur de tension ………………………………………………… 5005 SM225SR5005-0FR
6 TRANSMISSION
Dépose et pose du moteur d’entraînement et
de la transmission d’entraînement …………………………………………………….. 6001 SM225SR6001-0FR
Démontage et montage du moteur d’entraînement et
de la transmission d’entraînement …………………………………………………….. 6002 SM225SR6002-0FR
Dépose et pose du moteur de rotation et du réducteur de rotation…………….. 6003 SM225SR6003-0FR
Démontage et montage du réducteur de rotation…………………………………….. 6004 SM225SR6004-0FR
7 SYSTEME HYDRAULIQUE DU CHASSIS PORTEUR
* Consulter le Manuel d’entretien du moteur
Lep SM225SRTOC-0FR Edition 12-2008
DIVISION/SECTION N° DE SECTION N° DE REFERENCE
8 SYSTEME HYDRAULIQUE DU CHASSIS TOURELLE
Spécifications, recherche de pannes, contrôles et
réglages de la pression hydraulique……………………………………………………8001 SC225SR8001-0FR
Dépose et pose du réservoir hydraulique ………………………………………………..8002 SM225SR8002-0FR
Dépose et pose de la pompe hydraulique principale …………………………………8003 SM225SR8003-0FR
Dépose et pose du distributeur hydraulique principal ………………………………..8004 SM225SR8004-0FR
Dépose et pose des vérins d’équipements………………………………………………8005 SM135SR8005-0FR
Dépose et pose du joint tournant……………………………………………………………8006 SM135SR8006-0FR
Dépose et pose des blocs de fonction pilote ……………………………………………8007 SM75SR8007-0FR
Démontage et montage de la pompe hydraulique principale ……………………..8010 SM225SR8010-0FR
Démontage et montage du distributeur hydraulique principal……………………..8011 SM225SR8011-0FR
Démontage et montage des vérins d’équipements …………………………………..8012 SM225SR8012-0FR
Démontage et montage des leviers de commande manuels………………………8013 SM75SR8013-0FR
Démontage et montage des pédibulateurs………………………………………………8014 SM135SR8014-0FR
Démontage et montage du bloc électrovanne ………………………………………….8015 SM225SR8015-0FR
Démontage et montage du distributeur d’amortissement …………………………..8016 SM225SR8016-0FR
Démontage et montage du joint tournant ………………………………………………..8018 SM135SR8018-0FR
Démontage et montage du moteur de rotation…………………………………………8019 SM160B8019-0FR
Fonctions hydrauliques …………………………………………………………………………8020 SC225SR8020-0FR
9 CHASSIS TOURELLE
Climatiseur………………………………………………………………………………………….9007 SM225SR9007-0FR
Schémas hydrauliques grand format …………………………………………………… Pocket 87746269A
Schémas électriques grand format ……………………………………………………… Pocket 87746263A

VEUILLEZ NOTER:

• Il s’agit du même manuel exact utilisé par vos concessionnaires pour réparer votre véhicule.
• La même chose peut être la vôtre dans les 2-3 prochaines minutes car vous serez dirigé vers la page de téléchargement immédiatement après avoir payé le manuel.
  Pour toute question / doute concernant votre achat, n’hésitez pas à contacter [email protected]
