Case Pelles sur chenilles CX160 Service Manuel 7-28381 – PDF DOWNLOAD (French)

Description

Case Pelles sur chenilles CX160 Service Manuel 7-28381 – PDF DOWNLOAD (French)

LA DESCRIPTION:

Case Pelles sur chenilles CX160 Service Manuel 7-28381 – PDF DOWNLOAD (French)

GENERALITES
Nettoyage
Nettoyer toutes les pièces métalliques, sauf les
roulements, au white spirit ou à la vapeur. Ne pas
utiliser de soude caustique pour le nettoyage à la
vapeur. Après chaque nettoyage, sécher et huiler
toutes les pièces. Nettoyer les conduits d’huile à l’air
comprimé. Nettoyer les roulements au kérosène, les
sécher complètement et les huiler.
Inspection
Vérifier toutes les pièces une fois démontées.
Remplacer toutes les pièces présentant de l’usure ou
des dégâts. Les éraillures ou rainures peu profondes
peuvent être enlevées à la pierre ou avec un chiffon
imbibé de rouge d’Angleterre. Une inspection visuelle
complète pour détecter l’usure et le piquage, et le
remplacement des pièces suivant nécessité éviteront
les défaillances prématurées.
Roulements
Vérifier que les roulements tournent librement. Si leur
ajustement est devenu trop libre ou si leur
fonctionnement est irrégulier, les remplacer. Lacer les
roulements avec un bon solvant ou du kérosène et
les laisser sécher à l’air. NE PAS SECHER LES
ROULEMENTS A L’AIR COMPRIME.
Roulements à aiguilles
Avant d’enfoncer les roulements à aiguilles dans un
alésage, toujours enlever toutes saillies métalliques
de l’alésage ou de sa bordure. Avant d’enfoncer les
roulements à la presse, enduire de vaseline l’intérieur
et la périphérie des roulements

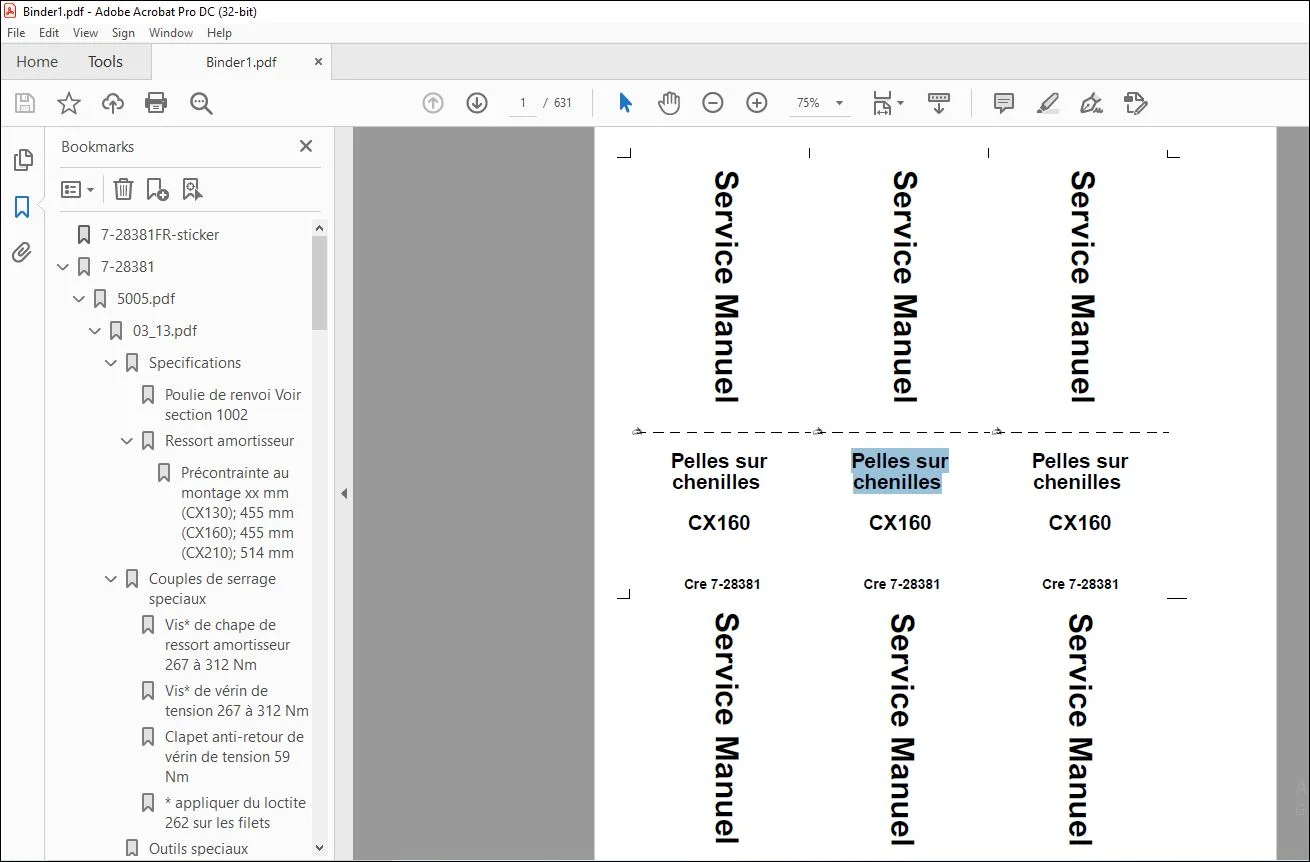

APERÇU DES IMAGES DU MANUEL :

TABLE DES MATIÈRES:

Case Pelles sur chenilles CX160 Service Manuel 7-28381 – PDF DOWNLOAD (French)

1 GENERALITES
Sécurité, généralités et couples de serrage standard………………………………..1001 7-27690FR
Spécifications générales et couples de serrage spécifiques ………………………1002 7-27712FR
2 MOTEUR THERMIQUE
Dépose et repose du moteur thermique ………………………………………………….2000 7-28220FR
Radiateur et réfrigérant …………………………………………………………………………2001 7-28040FR
Specifications du moteur thermique…………………………………………………………….. *
Démontage et remontage du moteur thermique……………………………………………. *
3 SYSTEME CARBURANT
Dépose et repose du réservoir à carburant………………………………………………3001 7-27970FR
Système carburant ……………………………………………………………………………………. *
4 SYSTEME ELECTRIQUE
Circuit et détection des pannes électrique et électronique …………………………4001 7-27721FR
Contrôle, entretien des batteries et branchement d’une batterie auxiliaire……4002 7-27921FR
Boîtier électronique principal et boîtier électronique moteur thermique………..4003 7-27931FR
5 CHASSIS PORTEUR
Dépose et repose du train de chenilles……………………………………………………5001 7-27750FR
Galets supérieur et inférieur…………………………………………………………………..5003 7-27770FR
Barbotin………………………………………………………………………………………………5004 7-27781FR
Poulie de renvoi et amortisseur de tension ………………………………………………5005 7-27801FR
6 TRAIN MOTEUR
Dépose et repose du moto-réducteur de translation………………………………….6001 7-27841FR
Démontage et remontage du moto-réducteur de translation ………………………6002 7-29860FR
Dépose et repose du réducteur de rotation ……………………………………………..6003 7-29900FR
Démontage et remontage du réducteur de rotation …………………………………..6004 7-28370FR
7 HYDRAULIQUE PORTEUR
8 HYDRAULIQUE TOURELLE
Dépressurisation et décontamination du système hydraulique,
pompe à vide, purge des composants…………………………………………………8000 7-27951FR
Spécifications, détection des pannes,contrôles et tarage hydraulique………….8001 7-27701FR
Dépose et repose du réservoir hydraulique ……………………………………………..8002 7-27990FR
Dépose et repose de la pompe hydraulique principal et de la pompe pilote….8003 7-27870FR
Dépose et repose du distributeur hydraulique principal ……………………………..8004 7-27880FR
Dépose et repose des vérins d’équipement……………………………………………..8005 7-27791FR
Dépose et repose du joint tournant…………………………………………………………8006 7-27811FR
Dépose et repose des blocs fonction pilotage ………………………………………….8007 7-28100FR
Dépose et repose du moteur de rotation …………………………………………………8008 7-29890FR
Démontage et remontage de la pompe hydraulique………………………………….8010 7-29770FR
Démontage et remontage du distributeur ………………………………………………..8011 7-28200FR
Démontage et remontage des vérins d’équipement ………………………………….8012 7-27900FR
Démontage et remontage des manipulateurs…………………………………………..8013 7-28110FR
Démontage et remontage des pédibulateurs……………………………………………8014 7-28300FR
Démontage et remontage du bloc six électrovannes …………………………………8015 7-27910FR
Démontage et remontage de l’amortisseur………………………………………………8016 7-27940FR
Valve de sécurité………………………………………………………………………………….8017 7-29630FR
Démontage et remontage du joint tournant ……………………………………………..8018 7-28080FR
Démontage et remontage du moteur hydraulique de rotation……………………..8019 7-28010FR
Fonctions hydrauliques …………………………………………………………………………8020 7-28480FR
Cre 7-29871FR Edition 12-01
DIVISION/SECTION SECTION N° REFERENCE N°
9 TOURELLE
Tourelle, couronne d’orientation et contrepoids ………………………………………..9002 7-27981FR
Flèche, balancier et godet……………………………………………………………………..9003 7-27961FR
Siège et ceinture de sécurité …………………………………………………………………9004 7-28120FR
Cabine et équipement cabine ………………………………………………………………..9005 7-28021FR
Détection des pannes du climatiseur ………………………………………………………9006 7-xxxxxFR
Démontage et remontage du climatiseur …………………………………………………9007 7-29910FR
Entretien du climatiseur ………………………………………………………………………..9008 7-xxxxxFR
Entretien des composants du climatiseur ………………………………………………..9009 7-xxxxxFR
Schémas hydraulique et électrique grand format…………………………………Pochette 7-27592
