Case Pelles sur chenilles CX330, CX330NLC CX350 Tier 3 Service Manuel 87524704A – PDF DOWNLOAD (French)

Description

Case Pelles sur chenilles CX330, CX330NLC CX350 Tier 3 Service Manuel 87524704A – PDF DOWNLOAD (French)

LA DESCRIPTION:

Case Pelles sur chenilles CX330, CX330NLC CX350 Tier 3 Service Manuel 87524704A – PDF DOWNLOAD (French)

GENERALITES
Nettoyage
Nettoyer toutes les pièces métalliques, sauf les
roulements, au white spirit ou à la vapeur. Ne pas
utiliser de soude caustique pour le nettoyage à la
vapeur. Après chaque nettoyage, sécher et huiler
toutes les pièces. Nettoyer les conduits d’huile à l’air
comprimé. Nettoyer les roulements au kérosène, les
sécher complètement et les huiler.
Inspection
Vérifier toutes les pièces une fois démontées.
Remplacer toutes les pièces présentant de l’usure ou
des dégâts. Les éraillures ou rainures peu profondes
peuvent être enlevées à la pierre ou avec un chiffon
imbibé de rouge d’Angleterre. Une inspection visuelle
complète pour détecter l’usure et le piquage, et le
remplacement des pièces suivant nécessité éviteront
les défaillances prématurées.
Roulements
Vérifier que les roulements tournent librement. Si leur
ajustement est devenu trop libre ou si leur
fonctionnement est irrégulier, les remplacer. Lacer les
roulements avec un bon solvant ou du kérosène et les
laisser sécher à l’air. NE PAS SECHER LES
ROULEMENTS A L’AIR COMPRIME.
Roulements à aiguilles
Avant d’enfoncer les roulements à aiguilles dans un
alésage, toujours enlever toutes saillies métalliques
de l’alésage ou de sa bordure. Avant d’enfoncer les
roulements à la presse, enduire de vaseline l’intérieur
et la périphérie des roulements.
Engrenages
Vérifier tous les engrenages pour voir qu’ils ne
présentent ni d’usure ni de dégâts. Remplacer les
engrenages usés ou endommagés.
Bagues d’étanchéité, joints
toriques et joints plats
Toujours mettre en place des bagues d’étanchéité,
joints toriques et joints plats neufs. Enduire de
vaseline les bagues d’étanchéité et les joints
toriques.
Arbre
Vérifier tous les arbres présentant de l’usure ou des
dégâts. Vérifier si la surface de l’arbre portant un
roulement ou une bague d’étanchéité n’est pas
endommagée.
Pièces de rechange
Toujours monter des pièces de rechange Case
d’origine. Pour passer commande, consulter le
Catalogue des Pièces Détachées pour pouvoir
indiquer le numéro de référence correct des articles
de rechange Case d’origine. Les défaillances dues à
l’utilisation de pièces de rechange autres que des
pièces Case d’origine ne sont pas couvertes par la
garantie.
Graissage
N’utiliser que les huiles et lubrifiants spécifiés dans le
Manuel de l’opérateur ou dans le Manuel d’entretien.
Les défaillances dues à l’utilisation d’huiles et
lubrifiants non spécifiés ne sont pas couverts par la
garantie.

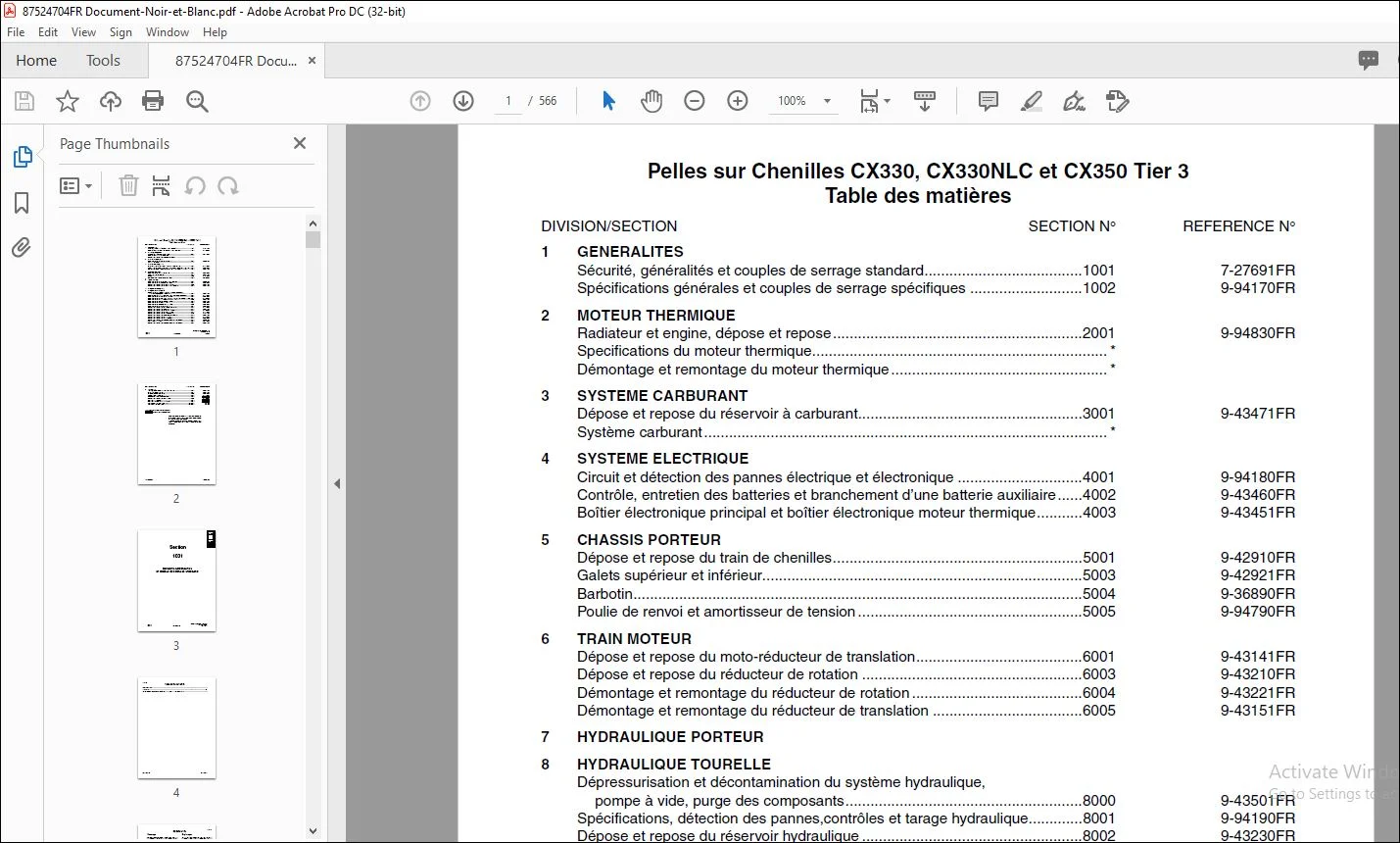

APERÇU DES IMAGES DU MANUEL :

TABLE DES MATIÈRES:

Case Pelles sur chenilles CX330, CX330NLC CX350 Tier 3 Service Manuel 87524704A – PDF DOWNLOAD (French)

1 GENERALITES
Sécurité, généralités et couples de serrage standard………………………………..1001 7-27691FR
Spécifications générales et couples de serrage spécifiques ………………………1002 9-94170FR
2 MOTEUR THERMIQUE
Radiateur et engine, dépose et repose……………………………………………………2001 9-94830FR
Specifications du moteur thermique…………………………………………………………….. *
Démontage et remontage du moteur thermique……………………………………………. *
3 SYSTEME CARBURANT
Dépose et repose du réservoir à carburant………………………………………………3001 9-43471FR
Système carburant ……………………………………………………………………………………. *
4 SYSTEME ELECTRIQUE
Circuit et détection des pannes électrique et électronique …………………………4001 9-94180FR
Contrôle, entretien des batteries et branchement d’une batterie auxiliaire……4002 9-43460FR
Boîtier électronique principal et boîtier électronique moteur thermique………..4003 9-43451FR
5 CHASSIS PORTEUR
Dépose et repose du train de chenilles……………………………………………………5001 9-42910FR
Galets supérieur et inférieur…………………………………………………………………..5003 9-42921FR
Barbotin………………………………………………………………………………………………5004 9-36890FR
Poulie de renvoi et amortisseur de tension ………………………………………………5005 9-94790FR
6 TRAIN MOTEUR
Dépose et repose du moto-réducteur de translation………………………………….6001 9-43141FR
Dépose et repose du réducteur de rotation ……………………………………………..6003 9-43210FR
Démontage et remontage du réducteur de rotation …………………………………..6004 9-43221FR
Démontage et remontage du réducteur de translation ………………………………6005 9-43151FR
7 HYDRAULIQUE PORTEUR
8 HYDRAULIQUE TOURELLE
Dépressurisation et décontamination du système hydraulique,
pompe à vide, purge des composants…………………………………………………8000 9-43501FR
Spécifications, détection des pannes,contrôles et tarage hydraulique………….8001 9-94190FR
Dépose et repose du réservoir hydraulique ……………………………………………..8002 9-43230FR
Dépose et repose de la pompe hydraulique principal et de la pompe pilote….8003 9-94840FR
Dépose et repose du distributeur hydraulique principal ……………………………..8004 9-43261FR
Dépose et repose des vérins d’équipement……………………………………………..8005 9-43251FR
Dépose et repose du joint tournant…………………………………………………………8006 9-43390FR
Dépose et repose des blocs fonction pilotage ………………………………………….8007 9-43400FR
Dépose et repose du moteur de rotation …………………………………………………8008 9-43200FR
Démontage et remontage de la pompe hydraulique …………………………………8010 9-94850FR
Démontage et remontage du distributeur ………………………………………………..8011 9-43551FR
Démontage et remontage des vérins d’équipement ………………………………….8012 9-94760FR
Démontage et remontage des manipulateurs…………………………………………..8013 9-94630FR
Démontage et remontage des pédibulateurs……………………………………………8014 7-28301FR
Démontage et remontage du bloc six électrovannes …………………………………8015 9-43361FR
Démontage et remontage de l’amortisseur………………………………………………8016 9-94770FR
Démontage et remontage du joint tournant ……………………………………………..8018 9-43190FR
Démontage et remontage du moteur hydraulique de rotation……………………..8019 9-43441FR
Fonctions hydrauliques …………………………………………………………………………8020 9-94200FR
Démontage et remontage du moteur hydraulique de rotation……………………..8021 9-43161FR
Lep 9-94900FR Edition 05-06
DIVISION/SECTION SECTION N° REFERENCE N°
9 TOURELLE
Tourelle, couronne d’orientation et contrepoids ………………………………………..9002 9-43411FR
Flèche, balancier et godet……………………………………………………………………..9003 9-43421FR
Siège et ceinture de sécurité …………………………………………………………………9004 9-40960FR
Cabine et équipement cabine ………………………………………………………………..9005 9-94800FR
Détection des pannes du climatiseur ………………………………………………………9006 7-xxxxxFR
Démontage et remontage du climatiseur …………………………………………………9007 9-94640FR
Entretien du climatiseur ………………………………………………………………………..9008 7-xxxxxFR
Entretien des composants du climatiseur ………………………………………………..9009 7-xxxxxFR
Schémas hydraulique grand format ………………………………………………….Pochette 9-93960
Schémas électrique grand format …………………………………………………….Pochette 9-93970
