Case Pelles sur Chenilles CX800 Tier 3 MANUEL DE SERVICE – PDF DOWNLOAD (French)

Description

Case Pelles sur Chenilles CX800 Tier 3 MANUEL DE SERVICE – PDF DOWNLOAD (French)

DESCRIPTION:

Case Pelles sur Chenilles CX800 Tier 3 MANUEL DE SERVICE – PDF DOWNLOAD (French)

GENERALITES
Nettoyage
Nettoyer toutes les pièces métalliques, sauf les
roulements, au white spirit ou à la vapeur. Ne pas
utiliser de soude caustique pour le nettoyage à la
vapeur. Après chaque nettoyage, sécher et huiler
toutes les pièces. Nettoyer les conduits d’huile à l’air
comprimé. Nettoyer les roulements au kérosène, les
sécher complètement et les huiler.
Inspection
Vérifier toutes les pièces une fois démontées.
Remplacer toutes les pièces présentant de l’usure ou
des dégâts. Les éraillures ou rainures peu profondes
peuvent être enlevées à la pierre ou avec un chiffon
imbibé de rouge d’Angleterre. Une inspection visuelle
complète pour détecter l’usure et le piquage, et le
remplacement des pièces suivant nécessité éviteront
les défaillances prématurées.
Roulements
Vérifier que les roulements tournent librement. Si leur
ajustement est devenu trop libre ou si leur
fonctionnement est irrégulier, les remplacer. Lacer les
roulements avec un bon solvant ou du kérosène et les
laisser sécher à l’air. NE PAS SECHER LES
ROULEMENTS A L’AIR COMPRIME.
Roulements à aiguilles
Avant d’enfoncer les roulements à aiguilles dans un
alésage, toujours enlever toutes saillies métalliques
de l’alésage ou de sa bordure. Avant d’enfoncer les
roulements à la presse, enduire de vaseline l’intérieur
et la périphérie des roulements.

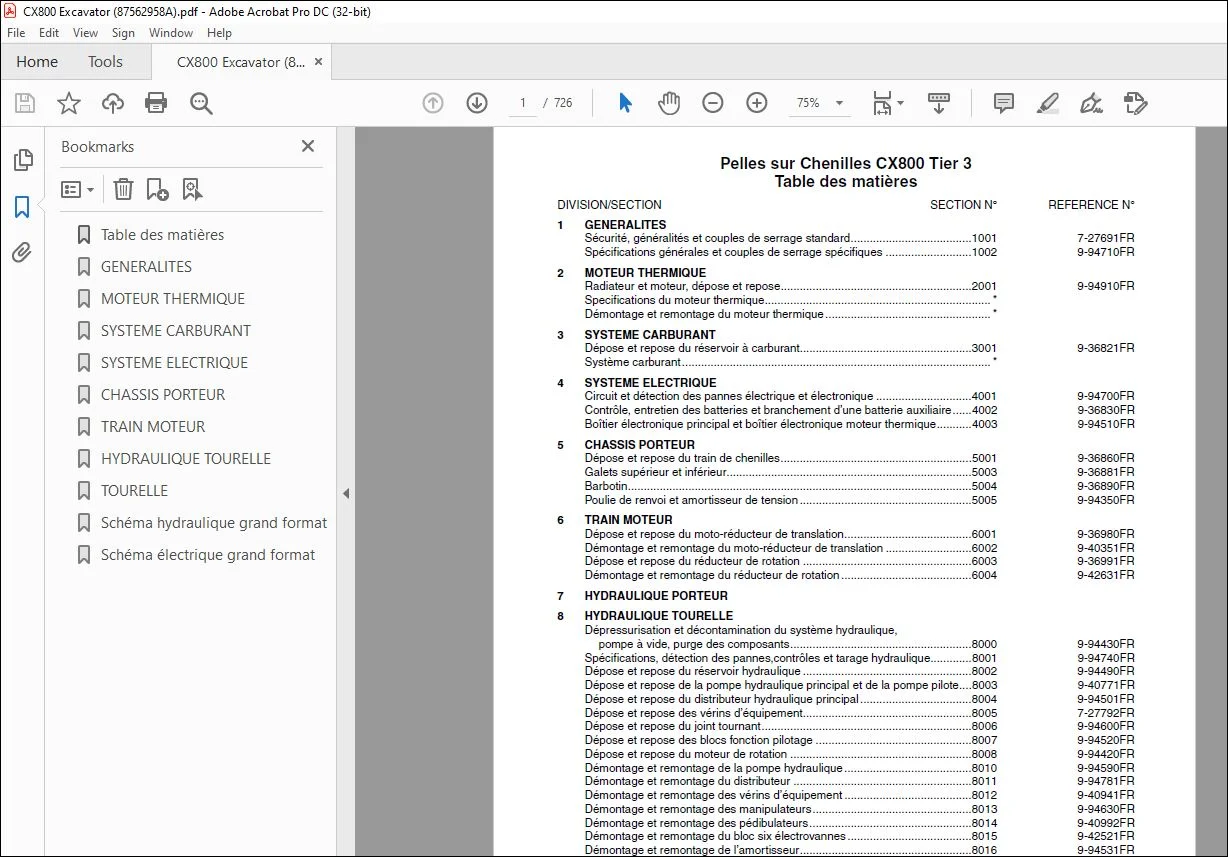

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Case Pelles sur Chenilles CX800 Tier 3 MANUEL DE SERVICE – PDF DOWNLOAD (French)

1 GENERALITES
Sécurité, généralités et couples de serrage standard………………………………..1001 7-27691FR
Spécifications générales et couples de serrage spécifiques ………………………1002 9-94710FR
2 MOTEUR THERMIQUE
Radiateur et moteur, dépose et repose……………………………………………………2001 9-94910FR
Specifications du moteur thermique…………………………………………………………….. *
Démontage et remontage du moteur thermique……………………………………………. *
3 SYSTEME CARBURANT
Dépose et repose du réservoir à carburant………………………………………………3001 9-36821FR
Système carburant ……………………………………………………………………………………. *
4 SYSTEME ELECTRIQUE
Circuit et détection des pannes électrique et électronique …………………………4001 9-94700FR
Contrôle, entretien des batteries et branchement d’une batterie auxiliaire……4002 9-36830FR
Boîtier électronique principal et boîtier électronique moteur thermique………..4003 9-94510FR
5 CHASSIS PORTEUR
Dépose et repose du train de chenilles……………………………………………………5001 9-36860FR
Galets supérieur et inférieur…………………………………………………………………..5003 9-36881FR
Barbotin………………………………………………………………………………………………5004 9-36890FR
Poulie de renvoi et amortisseur de tension ………………………………………………5005 9-94350FR
6 TRAIN MOTEUR
Dépose et repose du moto-réducteur de translation………………………………….6001 9-36980FR
Démontage et remontage du moto-réducteur de translation ………………………6002 9-40351FR
Dépose et repose du réducteur de rotation ……………………………………………..6003 9-36991FR
Démontage et remontage du réducteur de rotation …………………………………..6004 9-42631FR
7 HYDRAULIQUE PORTEUR
8 HYDRAULIQUE TOURELLE
Dépressurisation et décontamination du système hydraulique,
pompe à vide, purge des composants…………………………………………………8000 9-94430FR
Spécifications, détection des pannes,contrôles et tarage hydraulique………….8001 9-94740FR
Dépose et repose du réservoir hydraulique ……………………………………………..8002 9-94490FR
Dépose et repose de la pompe hydraulique principal et de la pompe pilote….8003 9-40771FR
Dépose et repose du distributeur hydraulique principal ……………………………..8004 9-94501FR
Dépose et repose des vérins d’équipement……………………………………………..8005 7-27792FR
Dépose et repose du joint tournant…………………………………………………………8006 9-94600FR
Dépose et repose des blocs fonction pilotage ………………………………………….8007 9-94520FR
Dépose et repose du moteur de rotation …………………………………………………8008 9-94420FR
Démontage et remontage de la pompe hydraulique………………………………….8010 9-94590FR
Démontage et remontage du distributeur ………………………………………………..8011 9-94781FR
Démontage et remontage des vérins d’équipement ………………………………….8012 9-40941FR
Démontage et remontage des manipulateurs…………………………………………..8013 9-94630FR
Démontage et remontage des pédibulateurs……………………………………………8014 9-40992FR
Démontage et remontage du bloc six électrovannes …………………………………8015 9-42521FR
Démontage et remontage de l’amortisseur………………………………………………8016 9-94531FR
Valve de sécurité………………………………………………………………………………….8017 9-42770FR
Démontage et remontage du joint tournant ……………………………………………..8018 9-42511FR
Démontage et remontage du moteur hydraulique de rotation……………………..8019 9-42530FR
Fonctions hydrauliques …………………………………………………………………………8020 9-94720FR
Lep 9-42691FR Edition 09-06
DIVISION/SECTION SECTION N° REFERENCE N°
Dépose et repose du moteur de ventilateur ……………………………………………..8022 9-94660FR
Démontage et remontage du moteur de ventilateur…………………………………..8023 9-94670FR
Dépose, démontage, remontage et repose de la pompe de ventilateur ……….8024 9-94680FR
9 TOURELLE
Tourelle, couronne d’orientation et contrepoids ………………………………………..9002 9-42551FR
Flèche, balancier et godet……………………………………………………………………..9003 9-42621FR
Siège et ceinture de sécurité …………………………………………………………………9004 9-40960FR
Cabine et équipement cabine ………………………………………………………………..9005 9-94650FR
Détection des pannes du climatiseur ………………………………………………………9006 7-xxxxxFR
Démontage et remontage du climatiseur …………………………………………………9007 9-94640FR
Entretien du climatiseur ………………………………………………………………………..9008 7-xxxxxFR
Entretien des composants du climatiseur ………………………………………………..9009 7-xxxxxFR
Démontage et remontage de l’équipement, contre poids et train de chenille ..9010 9-94730FR
Schéma hydraulique grand format ……………………………………………………Pochette 87520432
Schéma électrique grand format………………………………………………………Pochette 9-93930

PLEASE NOTE:

• Il s’agit du même manuel exact utilisé par vos concessionnaires pour réparer votre véhicule.
• La même chose peut être la vôtre dans les 2-3 prochaines minutes car vous serez dirigé vers la page de téléchargement immédiatement après avoir payé le manuel.
• Pour toute question/doute concernant votre achat, n’hésitez pas à contacter [email protected]
