Case Schnellkupplung für Baggerausrüstungen der Serie 90 Bedienungsanleitung 6-23340 – PDF DOWNLOAD (German)

Description

Case Schnellkupplung für Baggerausrüstungen der Serie 90 Bedienungsanleitung 6-23340 – PDF DOWNLOAD (German)

BEZEICHNUNG:

Case Schnellkupplung für Baggerausrüstungen der Serie 90 Bedienungsanleitung 6-23340 – PDF DOWNLOAD (German)

AN DEN BESITZER
Diese Anleitung gilt nur für von CASE verkaufte Ausrüstung.
Die Schnellkupplung wurde mit höchsten Qualitätsansprüchen konstruiert
und hergestellt. Sie entspricht allen geltenden Sicherheitsvorschriften.
Siehe “Zulassungsdokumente”. Dennoch läßt sich die Gefahr von
Unfällen nicht ausschließen. Aus diesem Grund müssen grundlegende
Sicherheitsvorschriften und Vorsichtsmaßnahmen eingehalten werden.
Lesen Sie diese Betriebsanleitung sorgfältig durch und halten Sie die
Sicherheitsvorschriften beim Betrieb und bei der Wartung der Schnellkupplung
genau ein, um Gefahren zu vermeiden.
Verwenden Sie diese Betriebsanleitung als Leitfaden. Diese Schnellkupplung
ist ein zuverlässiges Arbeitsgerät, auf das, solange entsprechende
Wartungsarbeiten ausgeführt werden, immer Verlaß ist.
Verwenden Sie die Schnellkupplung nur für die in dieser Betriebsanleitung
beschriebenen Anwendungen und Zwecke.
Die Schnellkupplung wurde in Zusammenarbeit mit Anwendern konstruiert,
um Ihnen zuverlässig den schnellen Wechsel von Ausrüstungen
zu erlauben.
Alle Änderungen oder Anpassungen, die nicht vom Hersteller erlaubt
wurden, stellen die ursprüngliche Übereinstimmung der Schnellkupplung
mit den Sicherheitsvorschriften in Frage.
Je nach Verwendung muß die Schnellkupplung regelmäßiger Wartung
unterzogen werden, siehe “Wartungsanweisungen” im Abschnitt
“Wartungsplan”.

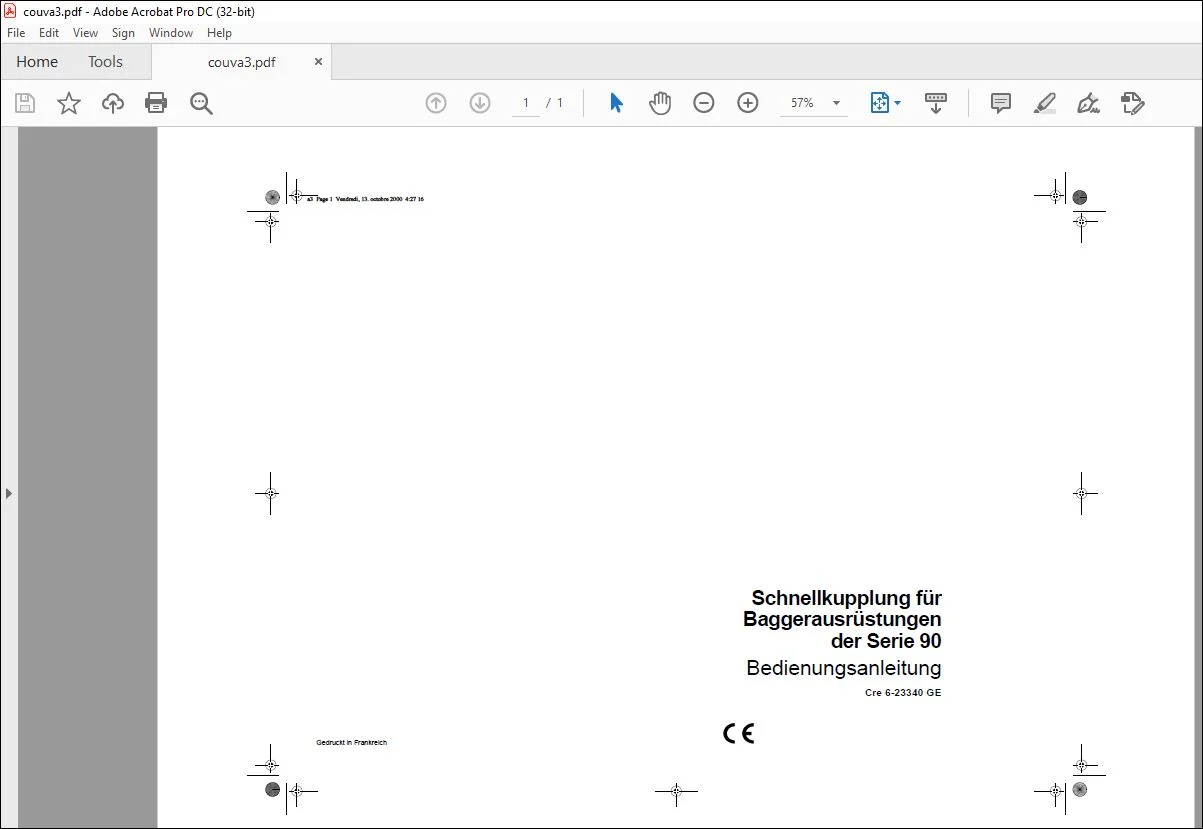

BILDER VORSCHAU DES HANDBUCHS:

INHALTSVERZEICHNIS:

Case Schnellkupplung für Baggerausrüstungen der Serie 90 Bedienungsanleitung 6-23340 – PDF DOWNLOAD (German)

AN DEN BESITZER ……………………………………………………………………………. 3 – 5
AUSRÜSTUNGS-SCHNELLKUPPLUNG FÜR HYDRAULIKBAGGER
MODELL 9007, 9013, 9021, 9033 UND 9046 ……………………………………… 3
AN DEN BESITZER …………………………………………………………………………….. 4
IDENTIFIZIERUNGSNUMMERN………………………………………………………………… 6
TYP UND SERIENNUMMER ………………………………………………………………… 6
SICHERHEIT/AUFKLEBER/HANDZEICHEN ………………………………………… 7 – 9
SICHERHEITSVORSCHRIFTEN ………………………………………………………… 7
BEDIENUNGSELEMENTE/INSTRUMENTE/ZUBEHÖR ………………………. 10 – 11
SCHALTER FÜR DIE VERRIEGELUNG UND ENTRIEGELUNG
DER SCHNELLKUPPLUNG ……………………………………………………………. 10
LASTÖSEN ………………………………………………………………………………………. 11
BEDIENUNGSANWEISUNGEN ………………………………………………………… 12 – 22
EINBAU DER SCHNELLKUPPLUNG …………………………………………………… 12
SCHNELLER WERKZEUG-EIN- UND -AUSBAU (Alte Version) ………………. 12
SCHNELLER WERKZEUG-EIN- UND -AUSBAU
(Neue MULTI-FIT-Version) ……………………………………………………………… 17
TRANSPORTIEREN VON LASTEN …………………………………………………….. 21
LASTTABELLE …………………………………………………………………………………. 22
HYDRAULIKHAMMER ………………………………………………………………………. 22
WARTUNGSPLAN ………………………………………………………………………….. 23 – 24
WARTUNGSANWEISUNGEN …………………………………………………………….. 23
FUNKTIONSSTÖRUNG …………………………………………………………………….. 24
SCHMIERUNG/FILTER/FLÜSSIGKEITEN …………………………………………. 25 – 26
SCHMIERSTELLE (Alte Version) ………………………………………………………… 25
SCHMIERSTELLEN (Neue MULTI-FIT Version) ……………………………………. 26
WARTUNG/EINSTELLUNGEN …………………………………………………………. 27 – 30
PRÜFEN DER VERRIEGELUNGSHAKENÖFFNUNG (Alte Version) ……….. 27
PRÜFEN DER VERRIEGELUNGSHAKENÖFFNUNG
(Neue MULTI-FIT Version) ……………………………………………………………… 29
TECHNISCHE DATEN …………………………………………………………………….. 31 – 32
GEEIGNETE ABMESSUNGEN FÜR DEN EINSATZ
MIT DER MULTI-FIT-SCHNELLKUPPLUNG (Neue Version) ………………. 31
GEWICHTE ………………………………………………………………………………………. 31
GESAMTABMESSUNGEN …………………………………………………………………. 32
ALPHABETISCHER INDEX…………………………………………………………………….. 33

BITTE BEACHTEN SIE:

• Dies ist das gleiche Handbuch, das von den Händlern zur Diagnose und Fehlerbehebung Ihres Fahrzeugs verwendet wird
• Sie werden auf die Download-Seite weitergeleitet, sobald der Kauf abgeschlossen ist. Der gesamte Zahlungs- und Downloadvorgang dauert zwischen 2 und 5 Minuten
• Benötigen Sie weitere Service-/Reparatur-/Teilehandbücher, wenden Sie sich bitte an [email protected]. Wir haben immer noch 50.000 nicht gelistete Handbücher
