BEZEICHNUNG:

Case SR130 SR160 SR175 SR210 SR240 SV185 SV280 TR270 TR310 Tier 4B (final) & Stage IV Alpha Series SSL & CTL BETRIEBSHANDBUCH 47948566 – PDF DOWNLOAD (German)

SR130 SR210
SR160 SR240
SR175 SV185
SV280
Tier 4B (final) and Stage IV
Kompaktlader, Baureihe Alpha
ab Fahrzeug-Identifikationsnummer NGM418237 aufwärts
TR270
TR310
Tier 4B (final) and Stage IV
Baggerlader mit schmaler Spur, Baureihe Alpha
ab Fahrzeug-Identifikationsnummer NGM418237 aufwärts

ALLGEMEINE ANGABEN:
Bewahren Sie dieses Betriebshandbuch im dafür vorgesehenen Fach auf der Maschine auf. Stellen Sie sicher, dass
das Handbuch vollständig und in gutem Zustand ist. Zusätzliche Handbücher erhalten Sie bei Ihrem Vertragshändler.
Von Ihrem Vertragshändler erhalten Sie weitere Informationen und hilfreiche Ratschläge zu Ihrer Maschine. Ihr
Vertragshändler verfügt über vom Hersteller freigegebene Ersatzteile. Bei Ihrem Vertragshändler arbeitet besonders
gut geschultes technisches Personal, das die am besten geeigneten Methoden für Reparaturen und Wartungsarbeiten
an Ihrem Kompaktlader kennt. Für weitere Informationen wenden Sie sich bitte an Ihren Vertragshändler. Des
Weiteren steht er Ihnen für eventuell nötige Kundendienstleistungen zur Verfügung und kann Ihnen Original CASE
CONSTRUCTION-Ersatzteile liefern; nur diese Teile sind garantiert austauschbar und erfüllen Ihre Qualitätsansprüche.
Die Angaben in dieser Betriebsanleitung basieren auf den zum Zeitpunkt der Erstellung der Betriebsanleitung verfügbaren
Informationen. Einstellungen, Verfahren, Teilenummern, Software und andere Gegenstände können sich
ändern. Diese Änderungen können die Wartung der Maschine beeinflussen. Vergewissern Sie sich, dass Sie über
die vollständigen und aktuellen Informationen von Ihrem Händler verfügen, bevor Sie mit dem Betrieb der Maschine
beginnen.

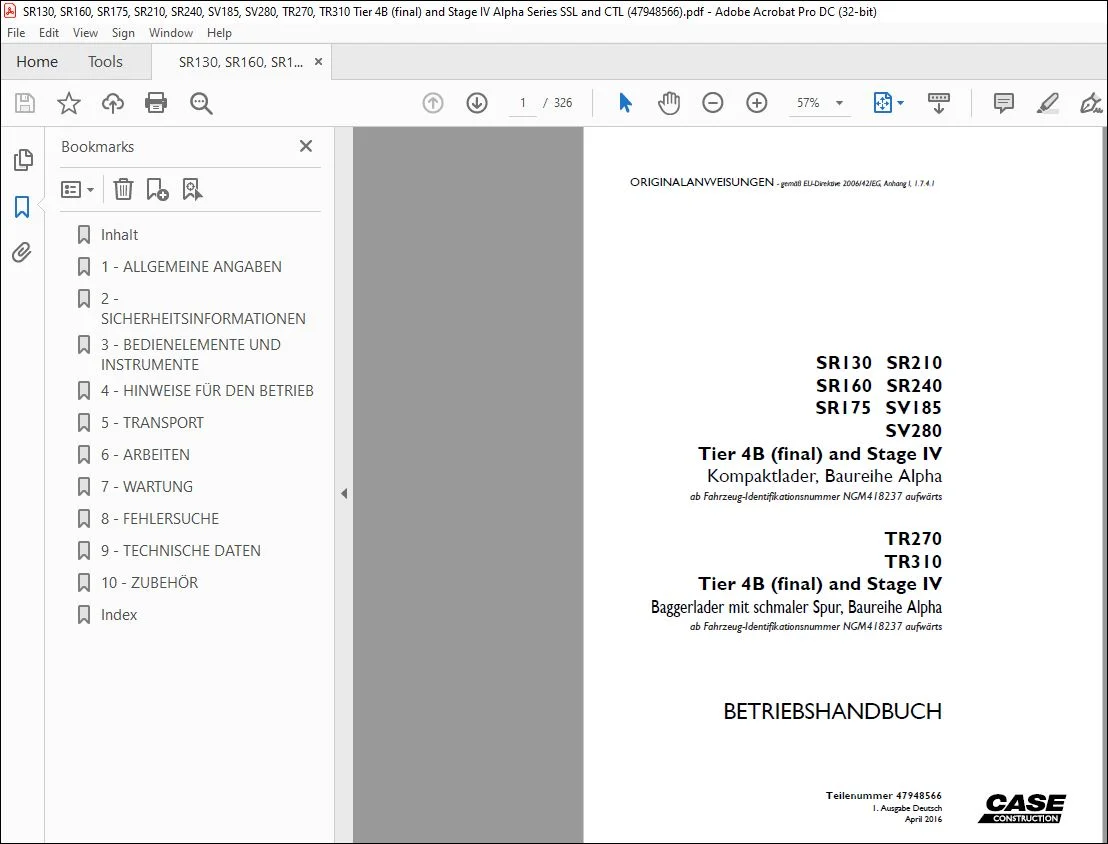

BILDER VORSCHAU DES HANDBUCHS:

INHALTSVERZEICHNIS:

Case SR130 SR160 SR175 SR210 SR240 SV185 SV280 TR270 TR310 Tier 4B (final) & Stage IV Alpha Series SSL & CTL BETRIEBSHANDBUCH 47948566 – PDF DOWNLOAD (German)

1 ALLGEMEINE ANGABEN
Hinweis für den Besitzer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Elektromagnetische Verträglichkeit (EMV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Produktidentifikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Ablagefach für das Betriebshandbuch in der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Maschinenausrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
Maschinenbauteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Beweisunterlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
Übersicht über die Emissionen (SR130, SR160, SR175 und SV185) . . . . . . . . . . . . . . . . . . . . 1-13
Übersicht über die Emissionen (SR210, SR240, SV280, TR270 und TR310) . . . . . . . . . . . . 1-20
2 SICHERHEITSINFORMATIONEN
Sicherheitsregeln und Definitionen von Signalwörtern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Sicherheitsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Geräuschpegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
Werkzeugsicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Ordnungsgemäßer Auf- und Abstieg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Vorsichtsmaßnahmen beim Starten und Anhalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
Vorsichtsmaßnahmen beim Anlegen des Sicherheitsgurts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
Spezielle Vorsichtsmaßnahmen für diese Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
Feuerlöscher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
Überrollschutz (ROPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
Schweißarbeiten an der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
Vorgehensweise zur Laderarmverriegelung und zum Anheben der Kabine – Maschinen mit
Radialhub. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
Vorgehensweise zur Laderarmverriegelung und zum Anheben der Kabine – Maschinen mit
Vertikalhub. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
Keine Motorleistung – Steuerung der Absenkbewegung des Laderarms. . . . . . . . . . . . . . . . . . 2-29
Notaustieg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-30
Ökologie und Umwelt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
Sicherheitssymbole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
3 BEDIENELEMENTE UND INSTRUMENTE
ZUGANG ZUR FAHRERPLATTFORM
Türverriegelungen, Kabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Fensterscheiben, Kabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Bedienelemente für Scheibenwischer und Waschanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Luftausströmer Kabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
FAHRERSITZ
Standardfahrersitz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Sitz mit mechanischer Federung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Sitz mit Luftfederung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Funktion des Sicherheitsgurtes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Schultergurt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Rückhaltebügel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
MECHANISCHE HYDRAULIKBEDIENELEMENTE
Lenken und Fahren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Bewegen der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Befahren von Kurven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
Bedienelemente für Hubarm und Löffel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Hand-Bedienelemente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Fußsteuerungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
ELEKTROHYDRAULISCHE BEDIENELEMENTE
Bedienmuster, Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
H-Standardbedienmuster. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
ISO-Standardbedienmuster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Einstellung des elektrohydraulischen Steuerhebels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Lenken und Fahren bei H-Bedienmuster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Hand-Bedienelemente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Bewegen der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Befahren von Kurven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
Bedienelemente für Hubarm und Löffel bei H-Bedienmuster . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Bedienelement für Hubarm anheben/absenken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Bedienelemente für Löffel kippen/entladen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Lenken und Fahren bei ISO-Bedienmuster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
Bewegen der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
Befahren von Kurven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
Bedienelemente für Hubarm und Löffel bei ISO-Steuerschema . . . . . . . . . . . . . . . . . . . . . . . . 3-23
Bedienelemente für Hubarm und Löffel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
MANIPULATOREN
Schalterkonfigurationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
Zweigangfunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
ZUSATZHYDRAULIK
Standard-Zusatzhydraulik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
Hochleistungs-Zusatzhydraulik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
Erweiterte Hochleistungs-Zusatzhydraulik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34
INSTRUMENTENBRETT
Elektronisches Armaturenbrett (EIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
Erweitertes Kombiinstrument (AIC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-42
Kombiinstrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
Bezeichnung der Schalter an der linken Seite der Lenksäule. . . . . . . . . . . . . . . . . . . . . . . . . 3-68
Steuerschalter für ISO- bzw- H-Muster. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-71
Maschinenleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
4 HINWEISE FÜR DEN BETRIEB
MASCHINE IN BETRIEB NEHMEN
Bedienungsanweisungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
MASCHINE STARTEN
Betrieb des Dieselmotors. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Betrieb bei extremen Temperaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Gashebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
MASCHINE STOPPEN
Abstellen der Maschine und Ausschalten des Motors. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
VORGEHENSWEISE BEI VERWENDUNG EINER STARTHILFEBATTERIE . . . . . . . . . 4-9
MASCHINE BEWEGEN
Maschinenbetrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
5 TRANSPORT
SCHIFFSTRANSPORT
Transport der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
RÜCKTRANSPORT
Transport einer fahrunfähigen Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
6 ARBEITEN
ALLGEMEINE ANGABEN
Mechanische Systeme zum Montieren von Anbaugeräten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Hydraulische Systeme zum Montieren von Anbaugeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
Feldarbeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
7 WARTUNG
ALLGEMEINE ANGABEN
Allgemeine Sicherheitshinweise vor der Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Programm zur Analyse des Schmiersystems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Teile aus Kunststoff oder Kunstharz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Reinigen der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
Entfernen und Reinigen von Fensterscheiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5
Entfernen und Montieren der Kabinentür. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7
Sicherheit der Batterie – Prüfen und Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Feuerlöscher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
Betriebsstundenzähler Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
Betriebsstoffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
Viskosität des Motoröls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
Viskosität des Hydrauliköls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13
Organische Säure enthaltendes Kühlmittel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-14
Allgemeine Spezifikation – Dieselkraftstoff . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16
Allgemeine Spezifikation – Biodieselkraftstoffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17
Zugang zu Schmier- und Wartungspunkten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-19
Sicherungen und Relais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-21
WARTUNGSTABELLE
Wartungstabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-31
ERSTMALIG NACH 10 BETRIEBSSTUNDEN
Kontrolle und Einstellung der Raupenkettenspannung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-33
Reifendruck und Anzugsmoment der Rad-Befestigungselemente . . . . . . . . . . . . . . . . . . . . 7-34
Lichtmaschine und Klimakompressor (je nach Ausstattung), Riemenspannung (nur Modelle
SR130, SR160, SR175 und SV185). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36
ALLE 10 STUNDEN ODER TÄGLICH
Reinigen der Raupenketten und der zugehörigen Komponenten . . . . . . . . . . . . . . . . . . . . . 7-37
Motor- und Hydraulikkühler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-38
Motorkühlmittelstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39
Motorölstand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
Laderarm-Drehpunkte, Kupplungsbolzen und Zylinderbolzen . . . . . . . . . . . . . . . . . . . . . . . . 7-41
Hydraulikölstand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-42
Verriegelung von Laderarm- und Löffelhydraulik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-43
ERSTMALIG NACH 50 BETRIEBSSTUNDEN
Kontrolle des Mechanismus und der Hardware des Überrollschutzes . . . . . . . . . . . . . . . . 7-44
ALLE 50 BETRIEBSSTUNDEN
Kabinenfrischluftfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-45
Sitzrückhaltesysteme – Kontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-46
ERSTMALIG NACH 100 BETRIEBSSTUNDEN
Endantriebsöl (Modelle mit Raupenketten). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-47
ALLE 250 BETRIEBSSTUNDEN
Leitungskraftstofffilter (nur Modelle SR130 und SR160) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-48
Kraftstoffvorfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-49
Überprüfung der Spannung an der Antriebskette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-50
Reifendruck und Anzugsmoment der Rad-Befestigungselemente . . . . . . . . . . . . . . . . . . . . 7-51
ALLE 500 BETRIEBSSTUNDEN
Motoröl und Motorölfilter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-53
Kraftstoffvorfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-55
Kraftstofffilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-56
Hydraulikölfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59
Öl im Kettenkasten des Endantriebs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60
Luftfiltereinsätze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-63
Endantriebsöl (Modelle mit Raupenketten). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-65
Kontrolle des Mechanismus und der Hardware des Überrollschutzes . . . . . . . . . . . . . . . . 7-66
ALLE 1000 BETRIEBSSTUNDEN
Hydraulikflüssigkeit und Hydraulikfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-67
Öl im Kettenkasten des Endantriebs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-71
Ölnebelabscheider (OMS), Filter (nur Modelle SR130, SR160, SR175 und SV185) . 7-74
ALLE 2000 BETRIEBSSTUNDEN
Motor-Kühlsystem – Ölwechsel – Nur SR130, SR160, SR175 und SV185 . . . . . . . . . . . 7-75
Motor-Kühlsystem – Ölwechsel – Nur SR210, SR240, SV280, TR270 und TR310 . . 7-77
Leckgas-Umwälzsystem (nur Modelle SR210, SR240, SV280, TR270 und TR310). . 7-79
ALLE 4000 BETRIEBSSTUNDEN
Partikelfilter – Reinigen (Nur Modelle SR130 und SR160) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-80
NACH BEDARF
Selbstregeneration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-81
Manuelle Regeneration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-82
Befestigungsteile, lose oder beschädigt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-84
LAGERUNG
Abstellen der Maschine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-85
Vorbereiten der Maschine nach der Einlagerung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-87
8 FEHLERSUCHE
LÖSUNG FÜR FEHLERCODES
Warnungen auf der Anzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
Fehlercode-Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
9 TECHNISCHE DATEN
Betriebsstoffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
Allgemeine Spezifikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
Materialgewichte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-18
Maßeinheiten und Umrechnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-19
Tabelle mit Anzugsmomenten – Mindestanzugsmomente für normale Montage . . . . . . . . . 9-21
10 ZUBEHÖR
Telematik – Überblick mit Case SiteWatch™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1

BITTE BEACHTEN SIE:

• Dies ist das GLEICHE Handbuch, das von den Händlern verwendet wird, um Fehler in Ihrem Fahrzeug zu beheben. Dies kann Ihnen in 2 Minuten nach der Zahlung gehören.
• Kontaktieren Sie uns unter [email protected] sollten Sie vor dem Kauf Fragen haben oder andere Service-/Reparatur-/Teile-Bedienungshandbücher benötigen.

S.V
