Case SR130, SR160, SR175, SR210, SR240, SV185, SV280, TR270, TR310, TV370 Stage IV Alpha Series SSL and CTL MANUALE D’ISTRUZIONI 48068285 – PDF DOWNLOAD (Italian)

Description

Case SR130, SR160, SR175, SR210, SR240, SV185, SV280, TR270, TR310, TV370 Stage IV Alpha Series SSL and CTL MANUALE D’ISTRUZIONI 48068285 – PDF DOWNLOAD (Italian)

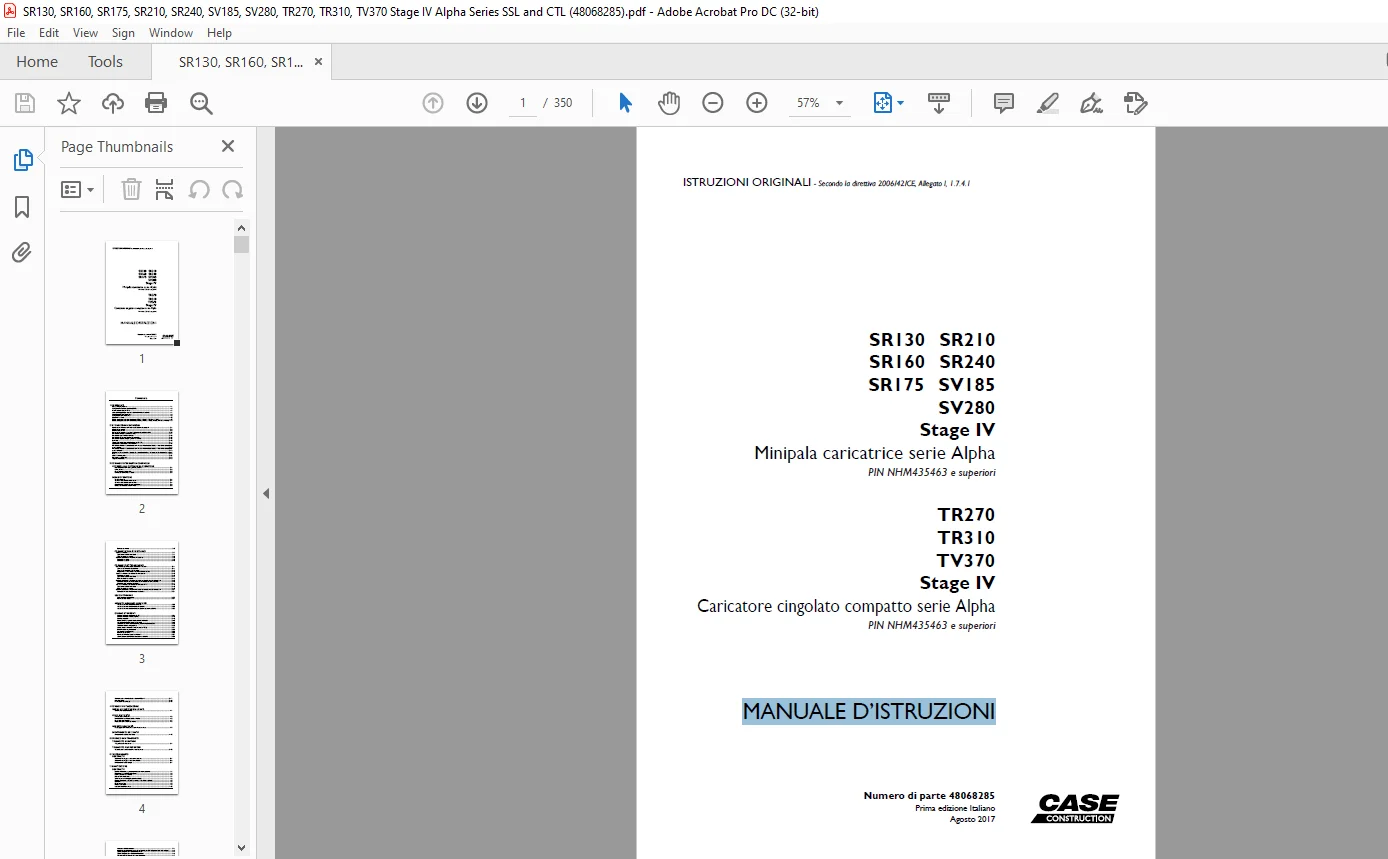

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case SR130, SR160, SR175, SR210, SR240, SV185, SV280, TR270, TR310, TV370 Stage IV Alpha Series SSL and CTL MANUALE D’ISTRUZIONI 48068285 – PDF DOWNLOAD (Italian)

GENERALITÀ
Nota per il proprietario
Il manuale contiene informazioni importanti per il funzionamento, la regolazione e la manutenzione della macchina in
condizioni di sicurezza. Fare riferimento all’INDICE dettagliato alla fine del manuale per individuare elementi specifici
della macchina. La macchina è conforme alle norme di sicurezza vigenti. Utilizzare questo manuale come guida. La
macchina è un attrezzo di lavoro affidabile se mantenuto in buone condizioni di lavoro e sottoposto correttamente e
regolarmente a manutenzione.
Utilizzare questo manuale come guida. La macchina è un attrezzo di lavoro affidabile se mantenuto in buone condizioni
di lavoro e sottoposto correttamente e regolarmente a manutenzione.
La macchina con attrezzature standard e attrezzi autorizzati, è destinata alla movimentazione di materiali sul terreno.
Utilizzare solo accessori e attrezzature approvati progettati per la macchina.

SOMMARIO:

Case SR130, SR160, SR175, SR210, SR240, SV185, SV280, TR270, TR310, TV370 Stage IV Alpha Series SSL and CTL MANUALE D’ISTRUZIONI 48068285 – PDF DOWNLOAD (Italian)

Contenuto
1 GENERALITÀ
Nota per il proprietario. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Compatibilità elettromagnetica (EMC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Identificazione del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Vano portaoggetti per manuale d’istruzioni sulla macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Orientamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
Componenti della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Documenti ufficiali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10
Descrizione generale delle emissioni (SR130, SR160, SR175 e SV185). . . . . . . . . . . . . . . . . 1-13
Descrizione generale delle emissioni (SR210, SR240, SV280, TR270, TR310 e TV370) 1-20
2 INFORMAZIONI DI SICUREZZA
Norme di sicurezza e definizioni delle diciture dei segnali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Livelli di rumorosità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
Misure di sicurezza in prossimità di servizi di pubblica utilità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Procedura corretta di entrata e uscita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Precauzioni per l’avvio e l’arresto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Precauzioni inerenti la cintura di sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
Precauzioni specifiche per questa macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
Estintore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
Struttura di protezione antiribaltamento (ROPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
Operazioni di saldatura sulla macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
Procedura di blocco avambraccio caricatore e di inclinazione cabina – macchine con sollevamento
radiale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20
Procedura di blocco avambraccio caricatore e di inclinazione cabina – macchine con sollevamento
verticale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
Potenza motore assente – comando per sollevamento e abbassamento braccio del caricatore
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-29
Uscita di emergenza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
Protezione ambientale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-32
Segnali di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33
3 COMANDI E STRUMENTI DI CONTROLLO
ACCESSO ALLA PIATTAFORMA OPERATORE
Meccanismo di chiusura sportello, cabina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Vetro, cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Comandi tergi/lavacristalli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Feritoie di ventilazione cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
SEDILE OPERATORE
Sedile standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Sedile a sospensione meccanica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Sedile a sospensione pneumatica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Funzionamento della cintura di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Cintura di sicurezza a bandoliera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Barra di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
COMANDI IDRAULICI MECCANICI
Sterzata e marcia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Spostamento della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Sterzata della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
Comandi braccio di sollevamento e benna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Comandi manuali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
Comandi a pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
COMANDI ELETTRO-IDRAULICI
Descrizione generale dello schema di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
Schema di comando H standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
Schema di comando ISO standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
Regolazione della leva di comando elettroidraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
Sterzata e marcia con schema di comando H. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Comandi manuali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
Spostamento della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Sterzata della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Comandi braccio di sollevamento e benna con schema di comando H. . . . . . . . . . . . . . . . . 3-16
Comando sollevamento/abbassamento braccio di sollevamento . . . . . . . . . . . . . . . . . . . . . 3-16
Comando rotazione/scarico benna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
Sterzata e marcia con schema di comando ISO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Spostamento della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Sterzata della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
Comandi braccio di sollevamento e benna con schema di comando H. . . . . . . . . . . . . . . . . 3-21
Comandi braccio di sollevamento e benna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
LEVE DI COMANDO
Configurazioni interruttore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
Funzione due velocità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
IMPIANTO IDRAULICO AUSILIARIO
Impianto idraulico ausiliario standard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
Impianto idraulico ausiliario ad alta portata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
Impianto idraulico ausiliario ad alta portata potenziata (EHF). . . . . . . . . . . . . . . . . . . . . . . . . 3-32
QUADRO STRUMENTI
Quadro strumenti elettronico (EIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34
Quadro strumenti avanzato (AIC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40
Quadro strumenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
Menu SETUP (Impostazione) quadro strumenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-48
Impostazione display quadro strumenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
Selezione controllo elettroidraulico, Electro-hydraulic (EH) . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-50
Selezione display temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-56
Visualizzare o azzerare il timer lavoro (JTIME) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57
Disabilitazione rigenerazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-58
Azzeramento cambio olio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59
Protezione antifurto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
Funzione di timeout quadro strumenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67
Identificazione interruttore su colonna a sinistra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
Interruttore di comando dello schema ISO o H. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-71
Luci macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
Radio (se in dotazione) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-73
4 CONSIGLI DI UTILIZZAZIONE
MESSA IN FUNZIONE DELL’UNITÀ
Istruzioni di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
AVVIO DELL’UNITÀ
Avviamento del motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
Funzionamento a temperature estreme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Comando acceleratore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
Procedura con batteria ausiliaria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
ARRESTO DELL’UNITÀ
Parcheggio della macchina e arresto del motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
SPOSTAMENTO DELL’UNITÀ
Funzionamento della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
5 OPERAZIONI DI TRASPORTO
TRASPORTO MARITTIMO
Trasporto della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
TRASPORTO PER RECUPERO
Spostamento di una macchina fuori servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
6 FUNZIONAMENTO
GENERALITÀ
Sistemi di montaggio accessori meccanici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Sistemi di montaggio accessori idraulici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
Funzionamento sul campo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
7 MANUTENZIONE
GENERALITÀ
Misure di sicurezza generali prima della manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Programma di analisi lubrificazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Parti in plastica e in resina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Pulizia della macchina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
Smontaggio e montaggio sportello cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5
Misure di sicurezza inerenti la batteria – Controllo e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6
Estintore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Contaore motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Fluidi e lubrificanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9
Viscosità dell’olio motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
Viscosità dell’olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
Liquido di raffreddamento basato su tecnologia OAT (Organic Acid Technology) . . . . 7-12
Specifiche generali – Carburante diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-14
Specifiche generali – Carburanti biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15
Accesso per lubrificazione e manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17
Fusibili e relè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-19
TABELLA DI MANUTENZIONE
Tabella di manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-29
10 ORE INIZIALI
Controllo e regolazione della tensione dei cingoli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-31
Pressione degli pneumatici e coppia di serraggio della bulloneria ruote . . . . . . . . . . . . . . 7-32
Tensione delle cinghie dell’alternatore e del compressore climatizzatore (se in dotazione)
(solo per i modelli SR130, SR160, SR175 e SV185). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-34
OGNI 10 ORE O GIORNALMENTE
Pulizia di cingoli e componenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-35
Radiatore motore e idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36
Livello liquido di raffreddamento motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-37
Livello olio motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-38
Punti di articolazione avambraccio caricatore, perni accoppiatore e perni cilindro. . . . 7-39
Livello dell’olio idraulico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
Circuito di sicurezza idraulico benna e avambraccio caricatore. . . . . . . . . . . . . . . . . . . . . . . 7-41
50 ORE INIZIALI
Controllo del meccanismo e della bulloneria della struttura di protezione antiribaltamento
(ROPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-42
OGNI 50 ORE
Controllo e regolazione della tensione dei cingoli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-43
Filtro di aspirazione cabina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-44
Sistemi di sicurezza del sedile – Controllo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-45
100 ORE INIZIALI
Olio trasmissione finale (modelli cingolati) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-46
OGNI 250 ORE
Filtro carburante in linea (solo per i modelli SR130 e SR160) . . . . . . . . . . . . . . . . . . . . . . . . 7-47
Filtro separatore acqua/carburante – Scarico del liquido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-49
Controllo della tensione della catena di trasmissione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-50
Pressione degli pneumatici e coppia di serraggio della bulloneria ruote . . . . . . . . . . . . . . 7-51
OGNI 500 ORE
Filtro e olio motore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-53
Elemento filtrante del separatore acqua/carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-58
Filtro carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60
Filtro olio idraulico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-63
Olio nel serbatoio della catena della trasmissione finale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-64
Elementi del filtro dell’aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-67
Olio trasmissione finale (modelli cingolati) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69
Controllo del meccanismo e della bulloneria della struttura di protezione antiribaltamento
(ROPS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-70
Sportello cabina – Ingrassaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-71
OGNI 1000 ORE
Fluido idraulico e filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-72
Olio nel serbatoio della catena della trasmissione finale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-76
Filtro separatore nebbia d’olio (OMS) (solo per i modelli SR130, SR160, SR175 e
SV185) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-79
OGNI 2000 ORE
Sistema di ricircolo blow-by (solo per i modelli SR210, SR240, SV280, TR270, TR310 e
TV370). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-80
OGNI 4000 ORE
Filtri antiparticolato – Pulizia (solo modelli SR130 e SR160) . . . . . . . . . . . . . . . . . . . . . . . . . . 7-81
Impianto di raffreddamento del motore – Sostituzione liquido – Solo SR130, SR160, SR175
e SV185 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-82
Impianto di raffreddamento del motore – Sostituzione liquido – Solo SR210, SR240, SV280,
TR270, TR310 e TV370 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-84
SECONDO NECESSITÀ
Rigenerazione automatica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-86
Rigenerazione manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-87
Bulloneria – allentata o danneggiata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-89
Smontaggio e pulizia finestrini. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-90
RIMESSAGGIO
Rimessaggio della macchina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-98
Preparazione della macchina dopo il rimessaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-100
8 INDIVIDUAZIONE DEI GUASTI
RISOLUZIONE CODICE GUASTO
Avvertenze display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
Indice dei codici guasto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
9 SPECIFICHE
Fluidi e lubrificanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1
Specifiche generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
Identificazione del prodotto – attrezzature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-20
Pesi materiali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-27
Unità di misura e conversione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-28
Tabelle delle coppie di serraggio – Coppie di serraggio minime per il montaggio normale 9-30
10 ACCESSORI
Telematica – Descrizione generale con Case SiteWatch™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1

NOTARE CHE:

• Questo è lo stesso manuale utilizzato dalle CONCESSIONARIE per la MANUTENZIONE del tuo veicolo. Il manuale può essere tutto tuo – Una volta completato il
• pagamento, verrai indirizzato alla pagina di download da dove potrai scaricare il manuale. Tutto in 2-5 minuti!! Hai bisogno di qualsiasi altro manuale di
• assistenza / riparazione / parti, non esitare a contattarci all’indirizzo heydownloadss @gmail.com. Potremmo sorprenderti con una bella offerta

k.I
