Case Terne 580T 580ST 590ST 695ST Manuale delle riparazioni 84428672B – PDF DOWNLOAD (Italian)

Description

Case Terne 580T 580ST 590ST 695ST Manuale delle riparazioni 84428672B – PDF DOWNLOAD (Italian)

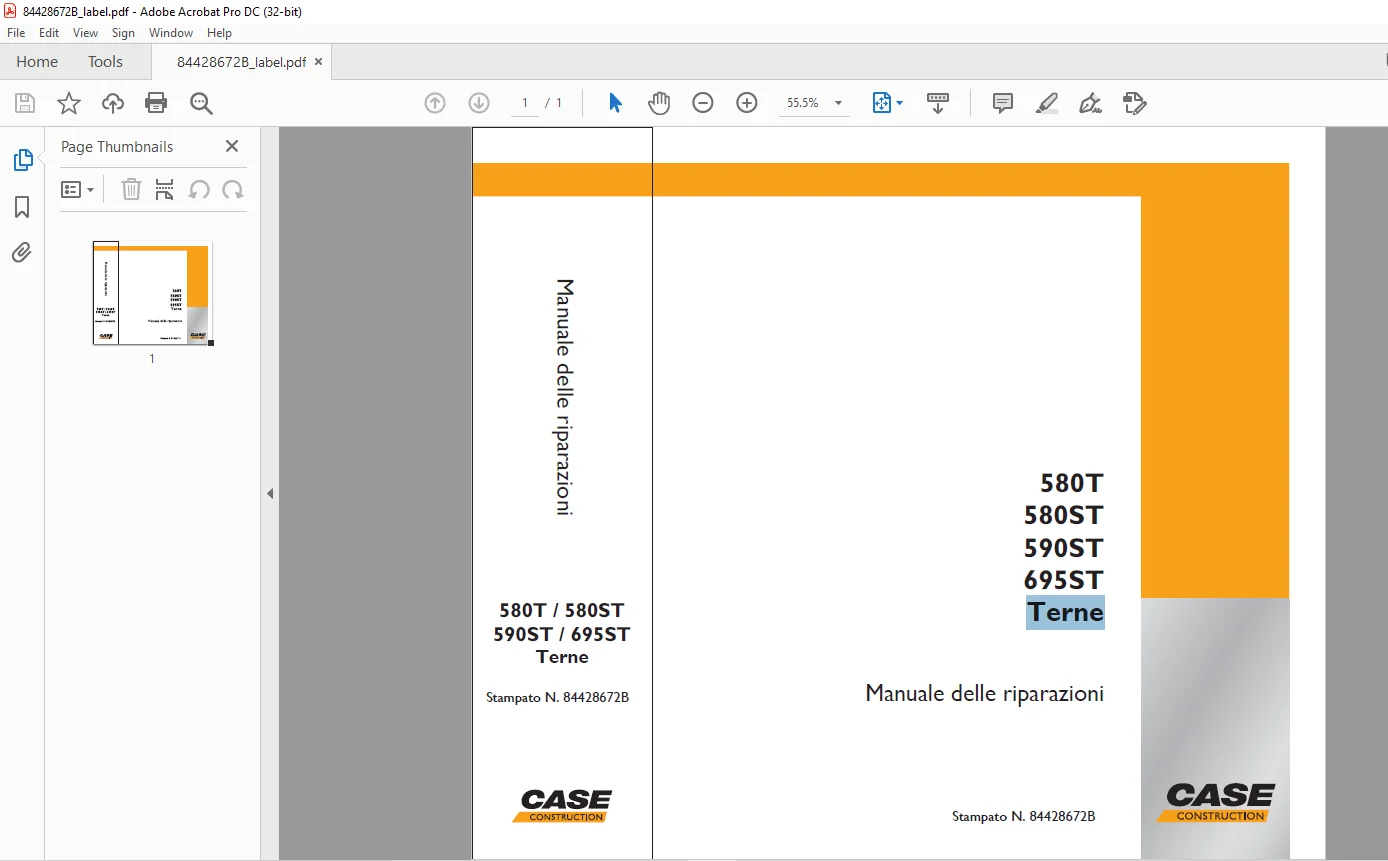

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case Terne 580T 580ST 590ST 695ST Manuale delle riparazioni 84428672B – PDF DOWNLOAD (Italian)

INTRODUZIONE
Le terne 580T – 580ST – 590ST – 695ST sono state
concepite per l’esecuzione della maggior parte dei
lavori di movimentazione terra.
Se si utilizza questa macchina per lavori che richiedono
attrezzature, accessori o utensili speciali, rivolgersi
al Distributore per accertarsi che gli
adattamenti o le modifiche apportate siano conformi
alle specifiche tecniche della macchina e rispondano
alle norme di sicurezza in vigore.
Qualunque modifica o adattamento non approvati
dal Costruttore sono tali da invalidare la conformità
originale della macchina rispetto alle esigenze di
sicurezza.
Utilizzare la macchina secondo la destinazione per
cui è stata concepita, osservando le norme di sicurezza
e di prevenzione, attenendosi scrupolosamente
alle istruzioni d’uso.
Eliminare o far eliminare immediatamente eventuali
guasti che possono compromettere la sicurezza.

SOMMARIO:

Case Terne 580T 580ST 590ST 695ST Manuale delle riparazioni 84428672B – PDF DOWNLOAD (Italian)

INDICE
SEZIONE 00 – NORME DI SICUREZZA
INTRODUZIONE…………………………………………………………………………………………………………………………….. 4
AVVERTENZE DI SICUREZZA………………………………………………………………………………………………………… 6
PREVENZIONE DEGLI INCENDI O DELLE ESPLOSIONI…………………………………………………………………… 8
PREVENZIONE DELLE USTIONI …………………………………………………………………………………………………….. 9
PRECAUZIONI PER LO SMALTIMENTO RIFIUTI…………………………………………………………………………….. 10
SEZIONE 01 – MANUTENZIONE
SEZIONE 02 – CARATTERISTICHE TECNICHE
MODELLI ………………………………………………………………………………………………………………………………………. 3
IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI………………………………………………………………………….. 4
CARATTERISTICHE TECNICHE ……………………………………………………………………………………………………… 6
MOTORE DIESEL ……………………………………………………………………………………………………………………… 6
TRASMISSIONE………………………………………………………………………………………………………………………… 9
ASSALI …………………………………………………………………………………………………………………………………… 10
FRENI …………………………………………………………………………………………………………………………………….. 11
STERZO …………………………………………………………………………………………………………………………………. 11
IMPIANTO IDRAULICO…………………………………………………………………………………………………………….. 12
ZAVORRA ANTERIORE……………………………………………………………………………………………………………. 12
LIVELLI RUMOROSITÀ E VIBRAZIONI………………………………………………………………………………………. 13
BENNE……………………………………………………………………………………………………………………………………. 13
PNEUMATICI…………………………………………………………………………………………………………………………… 14
DIMENSIONI E PRESTAZIONI ………………………………………………………………………………………………………. 15
DIMENSIONI – 2WS SIDESHIFT………………………………………………………………………………………………… 15
DIMENSIONI – 2WS SIDESHIFT (modelli “STRAIGHT LOADER ARM”)………………………………………….. 16
DIMENSIONI – 4WS SIDESHIFT………………………………………………………………………………………………… 17
DIMENSIONI – 4WS CENTER PIVOT…………………………………………………………………………………………. 18
PRESTAZIONI ATTREZZATURA ANTERIORE……………………………………………………………………………. 19
PRESTAZIONI BENNA ANTERIORE CON FORCHE …………………………………………………………………… 22
PRESTAZIONI ATTREZZATURA POSTERIORE…………………………………………………………………………. 24
CARICHI MASSIMI SOLLEVABILI ………………………………………………………………………………………………….. 27
TABELLA CARICHI MASSIMI SOLLEVABILI ATTREZZATURA ANTERIORE…………………………………. 27
TABELLA CARICHI MASSIMI SOLLEVABILI ATTREZZATURA POSTERIORE ………………………………. 28
TABELLA RIEPILOGO RIFORNIMENTI ………………………………………………………………………………………….. 29
INDICE
SEZIONE 21 – TRASMISSIONE
TRASMISSIONE POWERSHUTTLE…………………………………………………………………………………………………. 3
CARATTERISTICHE TECNICHE …………………………………………………………………………………………………. 4
SCHEMA IDRAULICO………………………………………………………………………………………………………………… 7
COMANDI ……………………………………………………………………………………………………………………………….. 13
LUBRIFICAZIONE ……………………………………………………………………………………………………………………. 17
INGRASSAGGIO ……………………………………………………………………………………………………………………… 20
RIMOZIONE DALLA MACCHINA ……………………………………………………………………………………………….. 22
SMONTAGGIO E MONTAGGIO…………………………………………………………………………………………………. 23
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………… 148
TEMPI DI RIPARAZIONE ………………………………………………………………………………………………………… 152
ATTREZZI SPECIALI………………………………………………………………………………………………………………. 153
TRASMISSIONE POWERSHIFT…………………………………………………………………………………………………… 154
CARATTERISTICHE TECNICHE ……………………………………………………………………………………………… 154
COMANDI ……………………………………………………………………………………………………………………………… 165
LUBRIFICAZIONE ………………………………………………………………………………………………………………….. 167
INGRASSAGGIO ……………………………………………………………………………………………………………………. 169
RIMOZIONE DALLA MACCHINA ……………………………………………………………………………………………… 170
SMONTAGGIO E MONTAGGIO……………………………………………………………………………………………….. 171
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………… 335
TEMPI DI RIPARAZIONE ………………………………………………………………………………………………………… 339
ATTREZZI SPECIALI………………………………………………………………………………………………………………. 340
SEZIONE 25 – ASSALE ANTERIORE
ASSALE ANTERIORE 2WD – 2WS …………………………………………………………………………………………………… 3
CARATTERISTICHE TECNICHE …………………………………………………………………………………………………. 3
LUBRIFICAZIONE ED INGRASSAGGIO ………………………………………………………………………………………. 4
RIMOZIONE DALLA MACCHINA …………………………………………………………………………………………………. 6
SMONTAGGIO E MONTAGGIO…………………………………………………………………………………………………… 7
DIAGNOSI INCONVENIENTI ………………………………………………………………………………………………………. 7
ASSALE ANTERIORE 4WD – 2WS …………………………………………………………………………………………………. 10
CARATTERISTICHE TECNICHE ……………………………………………………………………………………………….. 10
LUBRIFICAZIONE ED INGRASSAGGIO …………………………………………………………………………………….. 11
RIMOZIONE DALLA MACCHINA ……………………………………………………………………………………………….. 13
SMONTAGGIO E MONTAGGIO…………………………………………………………………………………………………. 14
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………….. 57
ATTREZZI SPECIALI………………………………………………………………………………………………………………… 61
ASSALE ANTERIORE 4WS …………………………………………………………………………………………………………… 62
CARATTERISTICHE TECNICHE ……………………………………………………………………………………………….. 62
LUBRIFICAZIONE ED INGRASSAGGIO …………………………………………………………………………………….. 63
RIMOZIONE DALLA MACCHINA ……………………………………………………………………………………………….. 65
SMONTAGGIO E MONTAGGIO…………………………………………………………………………………………………. 66
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………… 131
TEMPI DI RIPARAZIONE ………………………………………………………………………………………………………… 137
ATTREZZI SPECIALI………………………………………………………………………………………………………………. 138
INDICE
SEZIONE 27 – ASSALE POSTERIORE
ASSALE POSTERIORE 2WS (580T – 580ST) ……………………………………………………………………………………. 3
CARATTERISTICHE TECNICHE…………………………………………………………………………………………………. 3
LUBRIFICAZIONE ED INGRASSAGGIO ………………………………………………………………………………………. 5
RIMOZIONE DALLA MACCHINA…………………………………………………………………………………………………. 7
SMONTAGGIO E MONTAGGIO ………………………………………………………………………………………………….. 8
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………….. 61
TEMPI DI RIPARAZIONE………………………………………………………………………………………………………….. 67
ATTREZZI SPECIALI………………………………………………………………………………………………………………… 68
ASSALE POSTERIORE 2WS (590ST)…………………………………………………………………………………………….. 69
CARATTERISTICHE TECNICHE……………………………………………………………………………………………….. 69
LUBRIFICAZIONE ED INGRASSAGGIO …………………………………………………………………………………….. 71
RIMOZIONE DALLA MACCHINA……………………………………………………………………………………………….. 73
SMONTAGGIO E MONTAGGIO ………………………………………………………………………………………………… 74
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………… 127
TEMPI DI RIPARAZIONE………………………………………………………………………………………………………… 133
ATTREZZI SPECIALI………………………………………………………………………………………………………………. 134
ASSALE POSTERIORE 4WS (695ST)…………………………………………………………………………………………… 135
CARATTERISTICHE TECNICHE……………………………………………………………………………………………… 135
LUBRIFICAZIONE ED INGRASSAGGIO …………………………………………………………………………………… 138
RIMOZIONE DALLA MACCHINA……………………………………………………………………………………………… 140
SMONTAGGIO E MONTAGGIO ………………………………………………………………………………………………. 141
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………… 219
TEMPI DI RIPARAZIONE………………………………………………………………………………………………………… 225
ATTREZZI SPECIALI………………………………………………………………………………………………………………. 227
SEZIONE 33 – IMPIANTO FRENI
FRENO DI STAZIONAMENTO…………………………………………………………………………………………………………. 3
CARATTERISTICHE TECNICHE…………………………………………………………………………………………………. 3
FUNZIONAMENTO…………………………………………………………………………………………………………………….. 3
REGOLAZIONE…………………………………………………………………………………………………………………………. 4
SMONTAGGIO E MONTAGGIO ………………………………………………………………………………………………….. 5
FRENO DI SERVIZIO ……………………………………………………………………………………………………………………. 14
CARATTERISTICHE TECNICHE……………………………………………………………………………………………….. 14
FUNZIONAMENTO…………………………………………………………………………………………………………………… 14
SEZIONE 35 – IMPIANTO IDRAULICO
SCHEMI IDRAULICI ……………………………………………………………………………………………………………………….. 3
SCHEMA IDRAULICO – MODELLI MECCANICI 2WS SIDESHIFT …………………………………………………… 3
SCHEMA IDRAULICO – MODELLI PILOT 2WS SIDESHIFT……………………………………………………………. 9
SCHEMA IDRAULICO – MODELLI MECCANICI 4WS SIDESHIFT …………………………………………………. 13
SCHEMA IDRAULICO – MODELLI PILOT 4WS SIDESHIFT………………………………………………………….. 15
SCHEMA IDRAULICO – MODELLI PILOT 4WS CENTER PIVOT …………………………………………………… 17
POMPA IDRAULICA……………………………………………………………………………………………………………………… 19
POMPA IDRAULICA AD INGRANAGGI A PORTATA FISSA…………………………………………………………. 19
INDICE
POMPA IDRAULICA A PISTONI A PORTATA VARIABILE ……………………………………………………………. 30
DISTRIBUTORI…………………………………………………………………………………………………………………………….. 44
DISTRIBUTORE ATTREZZATURA ANTERIORE…………………………………………………………………………. 53
DISTRIBUTORE ATTREZZATURA POSTERIORE ………………………………………………………………………. 57
VALVOLE DI SICUREZZA…………………………………………………………………………………………………………. 69
ELETTROVALVOLA PILOT DISTRIBUTORE ATTREZZATURA POSTERIORE…………………………………… 78
ACCUMULATORE “GLIDE RIDE” PARKER …………………………………………………………………………………….. 81
CARATTERISTICHE TECNICHE ……………………………………………………………………………………………….. 81
MANUTENZIONE …………………………………………………………………………………………………………………….. 81
SICUREZZA…………………………………………………………………………………………………………………………….. 81
CONTROLLO E REGOLAZIONE DELLA PRESSIONE DI PRECARICA …………………………………………. 82
IMPIANTO IDRAULICO DI ROTAZIONE………………………………………………………………………………………….. 84
FUNZIONAMENTO…………………………………………………………………………………………………………………… 84
CILINDRI IDRAULICI …………………………………………………………………………………………………………………….. 87
CILINDRO SOLLEVAMENTO ATTREZZATURA ANTERIORE ………………………………………………………. 88
CILINDRO BENNA ANTERIORE………………………………………………………………………………………………… 93
CILINDRO BENNA ANTERIORE 4X1 …………………………………………………………………………………………. 97
CILINDRO SOLLEVAMENTO ATTREZZATURA POSTERIORE…………………………………………………… 100
CILINDRO SCAVO ATTREZZATURA POSTERIORE …………………………………………………………………. 104
CILINDRO BENNA POSTERIORE……………………………………………………………………………………………. 108
CILINDRO BRACCIO TELESCOPICO………………………………………………………………………………………. 112
CILINDRO STABILIZZATORE – CENTER PIVOT (695ST) …………………………………………………………… 115
CILINDRO STABILIZZATORE – SIDESHIFT………………………………………………………………………………. 119
CILINDRO ROTAZIONE………………………………………………………………………………………………………….. 123
CILINDRO BLOCCAGGIO ATTREZZATURA POSTERIORE – SIDESHIFT……………………………………. 127
ATTREZZI SPECIALI………………………………………………………………………………………………………………. 128
MANIPOLATORI …………………………………………………………………………………………………………………………. 129
CARATTERISTICHE TECNICHE ……………………………………………………………………………………………… 129
COMANDI E FUNZIONAMENTO ……………………………………………………………………………………………… 130
COMPONENTI……………………………………………………………………………………………………………………….. 131
SMONTAGGIO E MONTAGGIO……………………………………………………………………………………………….. 133
VALVOLA MANIPOLATORE ……………………………………………………………………………………………………. 136
DIAGNOSI INCONVENIENTI ……………………………………………………………………………………………………….. 138
CONTROLLI PRELIMINARI……………………………………………………………………………………………………… 138
DIAGNOSI INCONVENIENTI (CON DISTRIBUTORI “REXROTH”)……………………………………………….. 139
ROTAZIONE………………………………………………………………………………………………………………………….. 141
POMPA IDRAULICA……………………………………………………………………………………………………………….. 142
SEZIONE 39 – TELAIO
DESCRIZIONE……………………………………………………………………………………………………………………………….. 3
RIMOZIONE ED INSTALLAZIONE COMPONENTI …………………………………………………………………………….. 5
COMPONENTI INTERNI AL TELAIO……………………………………………………………………………………………. 5
COMPONENTI PARTE INFERIORE DEL TELAIO …………………………………………………………………………. 6
COMPONENTI ESTERNI AL TELAIO…………………………………………………………………………………………. 10
COMPONENTI PARTE SUPERIORE………………………………………………………………………………………….. 11
INDICE
SEZIONE 41 – IMPIANTO STERZO
DESCRIZIONE ………………………………………………………………………………………………………………………………. 3
IMPIANTO STERZO 2WS ……………………………………………………………………………………………………………….. 4
IMPIANTO STERZO 4WS ……………………………………………………………………………………………………………….. 7
IDROGUIDA…………………………………………………………………………………………………………………………………. 11
CARATTERISTICHE TECNICHE……………………………………………………………………………………………….. 11
COMPONENTI…………………………………………………………………………………………………………………………. 13
SMONTAGGIO ………………………………………………………………………………………………………………………… 15
MONTAGGIO…………………………………………………………………………………………………………………………… 18
SEZIONE 50 – RISCALDAMENTO CABINA ED ARIA CONDIZIONATA
CARATTERISTICHE TECNICHE ……………………………………………………………………………………………………… 3
DATI GENERALI………………………………………………………………………………………………………………………… 3
RISCALDAMENTO CABINA…………………………………………………………………………………………………………….. 5
COMANDI…………………………………………………………………………………………………………………………………. 5
FUNZIONAMENTO…………………………………………………………………………………………………………………….. 6
DIFFUSORI ARIA ………………………………………………………………………………………………………………………. 7
REVISIONE ………………………………………………………………………………………………………………………………. 9
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………….. 11
ARIA CONDIZIONATA ………………………………………………………………………………………………………………….. 12
PRINCIPI ARIA CONDIZIONATA……………………………………………………………………………………………….. 12
COMANDI……………………………………………………………………………………………………………………………….. 17
FUNZIONAMENTO…………………………………………………………………………………………………………………… 18
DIAGNOSI INCONVENIENTI E PROVA ……………………………………………………………………………………… 25
LAVAGGIO IMPIANTO……………………………………………………………………………………………………………… 43
EVACUAZIONE IMPIANTO……………………………………………………………………………………………………….. 45
CARICAMENTO IMPIANTO………………………………………………………………………………………………………. 46
REVISIONE …………………………………………………………………………………………………………………………….. 47
COMPRESSORE………………………………………………………………………………………………………………………….. 52
CARATTERISTICHE TECNICHE……………………………………………………………………………………………….. 52
RIMOZIONE ED INSTALLAZIONE……………………………………………………………………………………………… 53
SMONTAGGIO E MONTAGGIO ………………………………………………………………………………………………… 56
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………….. 65
SEZIONE 55 – IMPIANTO ELETTRICO
SCHEMI ELETTRICI……………………………………………………………………………………………………………………….. 3
SCHEMI ELETTRICI – ROPS POWERSHUTTLE (580T motore meccanico) ……………………………………… 3
SCHEMI ELETTRICI – CABINA POWERSHUTTLE (580T motore meccanico) …………………………………. 18
SCHEMI ELETTRICI – CABINA POWERSHUTTLE (580ST – 590ST motore elettronico) …………………… 36
SCHEMI ELETTRICI – CABINA POWERSHIFT (2WS)………………………………………………………………….. 54
SCHEMI ELETTRICI – CABINA POWERSHIFT (4WS)………………………………………………………………….. 73
COMANDI E STRUMENTI……………………………………………………………………………………………………………… 92
PANNELLI COMANDI ANTERIORI (580T – 580ST – 590ST)………………………………………………………….. 92
PANNELLI COMANDI ANTERIORI (695ST) ………………………………………………………………………………… 94
INDICE
PANNELLO COMANDI E STRUMENTO LATERALE (580T motore meccanico) ………………………………. 96
PANNELLO COMANDI E STRUMENTO LATERALE (580ST – 590ST – 695ST motore elettronico) …….. 98
STRUMENTO LATERALE (580T) …………………………………………………………………………………………….. 100
STRUMENTO LATERALE (580ST – 590ST – 695ST) ………………………………………………………………….. 102
IMPIANTO ANTIAVVIAMENTO………………………………………………………………………………………………… 104
DISPLAY DIAGNOSTICA (580ST – 590ST – 695ST)………………………………………………………………………… 105
SIMBOLOGIA…………………………………………………………………………………………………………………………. 107
MENU DI REGOLAZIONE……………………………………………………………………………………………………….. 108
PROCEDURA DI SELF-TEST ………………………………………………………………………………………………….. 109
RECUPERO CODICE DI ERRORE A DISPLAY …………………………………………………………………………. 110
ILLUMINAZIONE E CONTRASTO…………………………………………………………………………………………….. 111
ORE DI LAVORO……………………………………………………………………………………………………………………. 112
FUNZIONAMENTO…………………………………………………………………………………………………………………. 113
SISTEMA DI ALLARME…………………………………………………………………………………………………………… 117
INTERVENTO………………………………………………………………………………………………………………………… 118
MESSAGGI DI SEGNALAZIONE ……………………………………………………………………………………………… 119
IMPIANTO D’AVVIAMENTO…………………………………………………………………………………………………………. 126
FUNZIONAMENTO…………………………………………………………………………………………………………………. 126
MOTORINO D’AVVIAMENTO ………………………………………………………………………………………………….. 129
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………… 134
ALTERNATORE………………………………………………………………………………………………………………………….. 136
CARATTERISTICHE TECNICHE ……………………………………………………………………………………………… 136
FUNZIONAMENTO…………………………………………………………………………………………………………………. 137
DIAGNOSI INCONVENIENTI …………………………………………………………………………………………………… 138
BATTERIA………………………………………………………………………………………………………………………………….. 139
CARATTERISTICHE TECNICHE ……………………………………………………………………………………………… 139
FUNZIONAMENTO…………………………………………………………………………………………………………………. 139
SOSTITUZIONE……………………………………………………………………………………………………………………… 140
CARICA E CONTROLLO LIVELLO ELETTROLITO…………………………………………………………………….. 141
COLLEGAMENTO DI UNA BATTERIA AUSILIARIA……………………………………………………………………. 142
INTERRUTTORE STACCABATTERIA………………………………………………………………………………………. 142
DIAGNOSI INCONVENIENTI ……………………………………………………………………………………………………….. 143
SEZIONE 82 – ATTREZZATURA ANTERIORE
COMANDI ATTREZZATURA ANTERIORE………………………………………………………………………………………… 4
OPERAZIONI ATTREZZATURA ANTERIORE……………………………………………………………………………….. 4
COMANDO BENNA ANTERIORE 4×1 (Opzionale)…………………………………………………………………………. 7
BLOCCAGGIO COMANDI ATTREZZATURA ANTERIORE (Specifico per alcuni paesi) ……………………… 8
LIVELLAMENTO AUTOMATICO BENNA ANTERIORE……………………………………………………………………….. 9
MODELLI 580T – 590ST “STRAIGHT LOADER ARM”…………………………………………………………………….. 9
DISPOSITIVO DI “RITORNO ALLO SCAVO” BENNA ANTERIORE ……………………………………………………. 10
580T – 590ST MODELLI “STRAIGHT LOADER ARM”…………………………………………………………………… 10
580T – 580ST – 590ST – 695ST ESCLUSI MODELLI “STRAIGHT LOADER ARM”……………………………. 11
BARRA DI SICUREZZA ATTREZZATURA ANTERIORE …………………………………………………………………… 12
BARRA DI SICUREZZA ATTREZZATURA ANTERIORE (2WS) …………………………………………………….. 12
BARRA DI SICUREZZA ATTREZZATURA ANTERIORE (2WS – “STRAIGHT LOADER ARM”)…………. 13
INDICE
BARRA DI SICUREZZA ATTREZZATURA ANTERIORE (4WS) …………………………………………………….. 15
RIMOZIONE ED INSTALLAZIONE BENNA ANTERIORE ………………………………………………………………….. 16
BENNA ANTERIORE STANDARD……………………………………………………………………………………………… 16
BENNA ANTERIORE CON FORCHE (Opzionale)………………………………………………………………………… 17
SOSTITUZIONE DENTI BENNE ………………………………………………………………………………………………… 18
SMONTAGGIO ATTREZZATURA ANTERIORE……………………………………………………………………………….. 19
ATTREZZATURA ANTERIORE (2WS – “STRAIGHT LOADER ARM”)…………………………………………….. 19
ATTREZZATURA ANTERIORE (2WS – 4WS) ……………………………………………………………………………… 22
SEZIONE 84 – ATTREZZATURA POSTERIORE
DESCRIZIONE E FUNZIONAMENTO……………………………………………………………………………………………….. 3
COMANDI ATTREZZATURA POSTERIORE……………………………………………………………………………………… 6
COMANDI MECCANICI ATTREZZATURA POSTERIORE………………………………………………………………. 7
COMANDI IDRAULICI ATTREZZATURA POSTERIORE ………………………………………………………………. 18
SPOSTAMENTO ATTREZZATURA POSTERIORE (Versione sideshift)………………………………………….. 24
SMONTAGGIO ATTREZZATURA POSTERIORE …………………………………………………………………………….. 26
SOSTITUZIONE BENNA POSTERIORE …………………………………………………………………………………….. 28
BENNA POSTERIORE……………………………………………………………………………………………………………… 29
MOVIMENTAZIONE IDRAULICA ATTREZZATURA POSTERIORE……………………………………………………. 30
COMANDI……………………………………………………………………………………………………………………………….. 30
SCHEMA IDRAULICO………………………………………………………………………………………………………………. 31
CILINDRO MOVIMENTAZIONE…………………………………………………………………………………………………. 32
SMONTAGGIO E MONTAGGIO ………………………………………………………………………………………………… 33

NOTARE CHE:

• Questo è lo stesso manuale utilizzato dalle CONCESSIONARIE per la MANUTENZIONE del tuo veicolo. Il manuale può essere tutto tuo – Una volta completato il pagamento, verrai
• indirizzato alla pagina di download da dove potrai scaricare il manuale. Tutto in 2-5 minuti!! Hai bisogno di qualsiasi altro manuale di assistenza / riparazione / parti, non esitare a
• contattarci all’indirizzo heydownloadss @gmail.com. Potremmo sorprenderti con una bella offerta

K.I
