Case til Serie 90 Hurtig redskabskobling graveredskaber Instruktionsbog Manual(6-23420) – PDF DOWNLOAD (Danish)

Description

Case til Serie 90 Hurtig redskabskobling graveredskaber Instruktionsbog Manual(6-23420) – PDF DOWNLOAD (Danish)

BESKRIVELSE:

Case til Serie 90 Hurtig redskabskobling graveredskaber Instruktionsbog Manual(6-23420) – PDF DOWNLOAD (Danish)

TIL EJEREN

Denne instruktionsbog vedrører kun udstyr, der er solgt af CASE.

ADVARSEL: (Gammel version). Hurtigkoblingen, som er beskrevet i
denne instruktionsbog, må kun anvendes sammen med CASE skovle.
CASE kan ikke holdes ansvarlig i tilfælde af, at der anvendes andre
redskaber, som ikke er anbefalet af CASE.

ADVARSEL: (Ny version). MULTI-FIT hurtigkoblingen, som er beskrevet
i denne instruktionsbog, er konstrueret til brug sammen med
CASE skovle. Men andre skovle kan bruges, hvis pindenes diameter
og vidden mellem skovlens øskener ændres, så de passer til hurtigkoblingens
krævede dimensioner (pinde, skiver, bøsninger, etc.). Kontakt
CASE forhandleren.

Den hurtigkobling, som De er ejer af, er konstrueret og produceret med
den største, kvalitetsmæssige omhu. Den opfylder de gældende sikkerhedsbestemmelser.
Se “Officielle dokumenter”. Dette udelukker dog
ikke risikoen for ulykker. Derfor er det vigtigt, at man er forsigtig og
overholder de grundlæggende sikkerhedsregler.
Læs denne instruktionsbog omhyggeligt, og overhold altid sikkerhedsinstruktionerne
nøje, for at undgå farlige situationer når hurtigkoblingen
bruges eller vedligeholdes.
Brug instruktionsbogen som en vejledning. De vil altid kunne stole på
Deres hurtigkobling som et godt arbejdsredskab, så længe den bliver
vedligeholdt korrekt.
Brug kun hurtigkoblingen til de formål og opgaver, som er beskrevet i
denne instruktionsbog.
Hurtigkoblingen er konstrueret med hjælp fra brugerne, for at sikre at
den virker som et pålideligt værktøj til hurtig udskiftning af redskaber.
Enhver modifikation eller tilpasning, som ikke er godkendt af fabrikanten,
indebærer risiko for, at der kan stilles spørgsmålstegn ved, om hurtigkoblingens
oprindelige overholdelse af sikkerhedsreglerne stadig er
gældende.
Afhængig af de opgaver, hvortil hurtigkoblingen anvendes, skal
den regelmæssigt efterses, se “Serviceinstruktioner” i afsnittet “Serviceintervaller”.

INDHOLDSFORTEGNELSE:

Case til Serie 90 Hurtig redskabskobling graveredskaber Instruktionsbog Manual(6-23420) – PDF DOWNLOAD (Danish)

TIL EJEREN ……………………………………………………………………………………… 3 – 5
HURTIG REDSKABSKOBLING TIL 9007, 9013, 9021, 9033
OG 9046 HYDRAULISKE GRAVEMASKINER ……………………………………. 3
TIL EJEREN ……………………………………………………………………………………….. 4
IDENTIFIKATIONSNUMRE……………………………………………………………………….. 6
TYPE OG IDENTIFIKATIONSNUMMER ………………………………………………… 6
SIKKERHED/TRANSFERS/HÅNDSIGNALER ………………………………………. 7 – 9
SIKKERHEDSINSTRUKTIONER ………………………………………………………… 7
BETJENINGSHÅNDTAG/INSTRUMENTER/TILBEHØR ……………………… 10 – 11
HURTIGKOBLINGENS LÅSNINGS- OG OPLÅSNINGSKONTAKT …………. 10
LØFTEØJER …………………………………………………………………………………….. 11
BETJENINGSINSTRUKTIONER ……………………………………………………….. 12 – 22
MONTERING AF HURTIGKOBLINGEN ……………………………………………….. 12
HURTIG REDSKABSMONTERING OG -UDSKIFTNING (Gammel version) 12
HURTIG REDSKABSMONTERING OG -UDSKIFTNING
(Ny MULTI-FIT version) ………………………………………………………………….. 17
LØFT AF EN BYRDE …………………………………………………………………………. 21
BEGRÆNSNINGER FOR LØFT …………………………………………………………. 22
HYDRAULISK HAMMER ……………………………………………………………………. 22
SERVICEINTERVALLER …………………………………………………………………. 23 – 24
SERVICEINSTRUKTIONER ……………………………………………………………….. 23
FUNKTIONSSVIGT …………………………………………………………………………… 24
SMØRING/FILTRE/VÆSKER …………………………………………………………… 25 – 26
SMØRESTEDER (Gammel version) …………………………………………………….. 25
SMØRESTEDER (Ny MULTI-FIT version) ……………………………………………. 26
VEDLIGEHOLDELSE/INDSTILLINGER …………………………………………….. 27 – 30
KONTROL AF LÅSEKROGENS ÅBNING (Gammel version) ………………….. 27
KONTROL AF LÅSEKROGENS ÅBNING (Ny MULTI-FIT version) ………….. 29
SPECIFIKATIONER ………………………………………………………………………… 31 – 32
ANVENDELIGE DIMENSIONER VED BRUG AF MULTI-FIT
HURTIGKOBLINGEN (Ny version) ………………………………………………….. 31
VÆGTE ……………………………………………………………………………………………. 31
TOTALE DIMENSIONER ……………………………………………………………………. 32
ALFABETISK INDEKS……………………………………………………………………………. 33

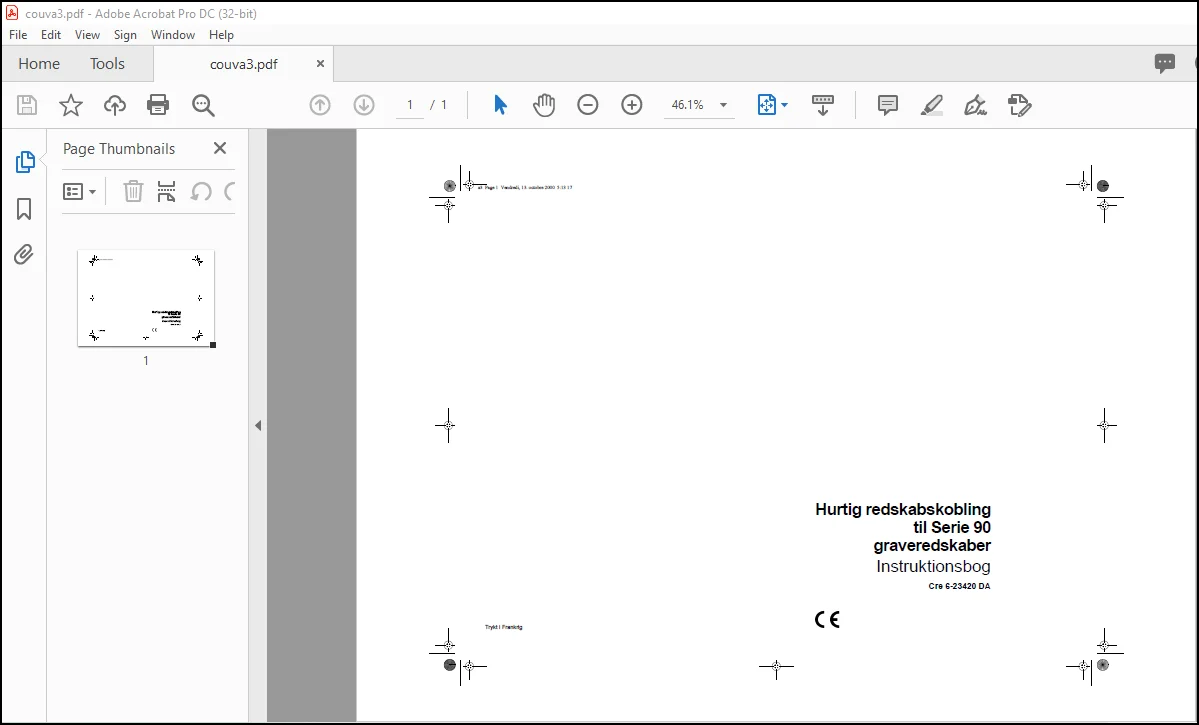

BILLEDER FORBINDELSE AF MANUALEN:

BEMÆRK VENLIGST:

• Dette er den samme manual, som bruges til at sælge en diagnose og en fejlsøgning
• Du kommer at hänvisas til nedladdningssidan så snart købet er klart. Hela betalnings- og nedladdningsprocessen tager alt mellem 2-5 minutter
• Behöver du någon annan service-/reparations-/delarmanual, kontakt gerne [email protected]. Vi har stadig 50 000 manualer onoterade
