BESCHRIJVING:

Case Verreiker 836C 836C AWD 856C 856C AWD Stage V Motorgrader GEBRUIKERSHANDLEIDING(51518492) – PDF DOWNLOAD (Dutch)

ALGEMENE INFORMATIE
Opmerking voor de eigenaar
Deze bedieningsinstructies zijn ontworpen om de bestuurder vertrouwd te maken met de machine en het beoogde
gebruik ervan.
De handleiding bevat belangrijke informatie over hoe u de machine veilig, goed, en economisch bedient. Het in acht
nemen van deze instructies helpt gevaarlijke situaties te voorkomen, reparatiekosten en stilstand te beperken en de
betrouwbaarheid en de levensduur van de machine te verhogen.
De handleiding moet worden aangevuld met de respectieve nationale regels en voorschriften voor het voorkomen
van ongevallen en milieubescherming.
OPMERKING: De bedieningsinstructies moeten altijd beschikbaar zijn in de bestuurderscabine.
De bedieningsinstructies moeten worden gelezen en gebruikt door elke verantwoordelijke voor het uitvoeren van
werkzaamheden met of aan de machine, zoals:
• Bediening, inclusief opzetten, probleemoplossing in de loop van de werkzaamheden, zorg, afvoeren van bedrijfsmaterialen
en verbruiksartikelen
• Onderhoud (inspectie, onderhoud, reparaties) en/of
• Transport
In aanvulling op de bedieningsinstructies en de bestaande regels en voorschriften voor het voorkomen van ongevallen
en de milieubescherming in het land en op de plaats waar de machine moet worden gebruikt, moeten de algemeen
erkende technische regels voor veilig en correct werk in acht worden genomen (voldoet aan de VDMA-aanbeveling
“Bedieningsinstructies” ).
De bedieningsinstructies zijn bedoeld voor bouwmachinespecialisten. Ze bieden geen basiskennis. Deze kan bijvoorbeeld
worden verkregen door enkele dagen instructie door een van onze gekwalificeerde monteurs of door deelname
aan een van onze cursussen voor bestuurders of onderhoudspersoneel.
Uw erkende dealer zal graag al uw vragen beantwoorden die u wellicht hebt na het lezen van de gebruiksaanwijzing.
Al onze handleidingen zijn uitgegeven in het Engels en vervolgens vertaald. Zelfs een goede vertaling kan leiden tot
vragen die we graag beantwoorden.
De bedieningsinstructies zijn geen werkinstructies voor het uitvoeren van grote reparaties. Uw erkende dealer verricht
dit werk graag voor u.
De reikwijdte, hoeveelheid en taal van de documentatie met betrekking tot de machine wordt vermeld in de transportbrief
van de machine of in de begeleidende brief indien afzonderlijk geleverd. De bedieningsinstructies en reserveonderdelenlijst
zijn gemarkeerd met het machinenummer.
Na ontvangst van de zending, controleer of de documentatie compleet is en in de taal u hebt verzocht.
LET OP: Het brandstofsysteem en de motor van uw machine zijn ontworpen en geconstrueerd om te voldoen aan de
wettelijke emissienormen. Het manipuleren ervan door dealers, klanten, bestuurders en gebruikers is bij de wet ten
strengste verboden. Als u zich hier niet aan houdt, kan dit leiden tot bekeuringen, aanpassingskosten, vervallen van
de garantie, juridische stappen en mogelijke inbeslagname van de machine tot deze weer volledig is teruggebracht in
de originele staat. Service- en/of reparatiewerkzaamheden aan de motor mogen uitsluitend worden uitgevoerd door
een hiertoe gecertificeerd monteur!

INHOUDSOPGAVE:

Case Verreiker 836C 836C AWD 856C 856C AWD Stage V Motorgrader GEBRUIKERSHANDLEIDING(51518492) – PDF DOWNLOAD (Dutch)

ALGEMENE INFORMATIE…………………………………………………………………………………………………………… 9
Opmerking voor de eigenaar…………………………………………………………………………………………………. 9
Bedoeld gebruik…………………………………………………………………………………………………………… 11
Elektromagnetische compatibiliteit (EMC)…………………………………………………………………………………….. 14
Bestek van de handleiding en vereist trainingsniveau………………………………………………………………………….. 15
Afkortingen van metrische en Engelse eenheden………………………………………………………………………………… 17
Identificatieplaatjes……………………………………………………………………………………………………… 20
ROPS en FOPS van cabine……………………………………………………………………………………………………. 26
Opbergen van gebruikershandleiding op de machine……………………………………………………………………………… 27
Machinepositie……………………………………………………………………………………………………………. 28
Machineonderdelen…………………………………………………………………………………………………………. 29
VEILIGHEIDSINFORMATIE…………………………………………………………………………………………………………. 31
Veiligheidsvoorschriften en definities van signaalwoorden……………………………………………………………………… 31
Veiligheidsvoorschriften…………………………………………………………………………………………………… 32
Ecologie en het milieu…………………………………………………………………………………………………….. 63
Opbergvak eerstehulpdoos…………………………………………………………………………………………………… 64
Gevarendriehoek…………………………………………………………………………………………………………… 65
Geluidsemissie……………………………………………………………………………………………………………. 66
Trillingsniveaus………………………………………………………………………………………………………….. 67
Veiligheids- en informatiestickers………………………………………………………………………………………….. 68
BEDIENINGSELEMENTEN EN INSTRUMENTEN…………………………………………………………………………………………….. 77
Toegang tot het bestuurdersplatform…………………………………………………………………………………………. 77
Toegangsluiken………………………………………………………………………………………………………… 77
Correct instappen en uitstappen…………………………………………………………………………………………. 78
Stel de spiegels af……………………………………………………………………………………………………. 79
Interieurverlichting…………………………………………………………………………………………………… 81
Opbergvak…………………………………………………………………………………………………………….. 82
Bescherming tegen de zon……………………………………………………………………………………………….. 83
Inlaatopeningen……………………………………………………………………………………………………….. 84
Gereedschapskit……………………………………………………………………………………………………….. 85
12VDC-aansluiting……………………………………………………………………………………………………… 86
Bestuurdersstoel………………………………………………………………………………………………………….. 87
Luchtgeveerde stoel (Comfort-stoel)……………………………………………………………………………………… 87
Veiligheidsgordel……………………………………………………………………………………………………… 90
Bedieningselementen vooruit………………………………………………………………………………………………… 91
Bedieningselementen op de voorconsole……………………………………………………………………………………. 91
Startschakelaar……………………………………………………………………………………………………….. 93
Bedieningselementen voor ruitenwisser en ruitensproeier vóór……………………………………………………………….. 94
Bedrijfsrem…………………………………………………………………………………………………………… 95
Parkeerrem……………………………………………………………………………………………………………. 96
Stuurkolom……………………………………………………………………………………………………………. 97
Stuurinrichting……………………………………………………………………………………………………….. 98
Claxon, richtingaanwijzer, grootlicht en grootlichtsignaal…………………………………………………………………. 99
Bedieningselementen rechts………………………………………………………………………………………………….101
Bedieningselementen rechts………………………………………………………………………………………………101
Ventilatie en verwarming………………………………………………………………………………………………..103
Airconditioningssysteem (optie)………………………………………………………………………………………….105
Schijnwerper…………………………………………………………………………………………………………..107
Aandrijving……………………………………………………………………………………………………………109
Versnellingshendel – powershift-transmissie……………………………………………………………………………….115
Remdrukafhankelijke transmissie-ontkoppeling/-inching (optie)……………………………………………………………….119
Display…………………………………………………………………………………………………………………..120
Instrumentenpaneel – waarschuwings- en bewakingselementen…………………………………………………………………..120
Werking
van het multifunctionele lcd-display………………………………………………………………………………122
Het hoofdmenu oproepen………………………………………………………………………………………………….123
Het instellingenmenu openen……………………………………………………………………………………………..127
Het displaymenu openen………………………………………………………………………………………………….130
Het diagnosemenu openen…………………………………………………………………………………………………133
Het servicemenu openen………………………………………………………………………………………………….137
Instrumentenpaneel/indicatielampjes………………………………………………………………………………………144
Temperatuur van de transmissieolie……………………………………………………………………………………….149
Temperatuur van de hydraulische vloeistof…………………………………………………………………………………150
Indicatielampje brandstofreserve…………………………………………………………………………………………151
Temperatuur
van de motorkoelvloeistof…………………………………………………………………………………….152
Gevarenlampjes…………………………………………………………………………………………………………153
Waarschuwing op instrumentenpaneel met betrekking tot selectieve katalytische reductie (SCR: Selective Catalytic Reduction)………..154
BEDIENINGSINSTRUCTIES………………………………………………………………………………………………………….163
De machine inbedrijfstellen…………………………………………………………………………………………………163
Vullen van de brandstoftank……………………………………………………………………………………………..163
Vullen van de DEF/AdBlue®-tank…………………………………………………………………………………………..164
Tanken met behulp van het vulstation (optie)………………………………………………………………………………166
Machine starten……………………………………………………………………………………………………………168
Voordat u de machine in gebruik neemt…………………………………………………………………………………….168
De motor starten……………………………………………………………………………………………………….170
Opwarmen van de machine…………………………………………………………………………………………………172
In beweging brengen van de machine……………………………………………………………………………………….173
De machine uitzetten……………………………………………………………………………………………………….174
Stoppen van de machine………………………………………………………………………………………………….174
Schakel de motor uit……………………………………………………………………………………………………175
De machine verplaatsen……………………………………………………………………………………………………..176
Gaspedaal……………………………………………………………………………………………………………..176
Gashendel……………………………………………………………………………………………………………..177
Scharnierverbinding…………………………………………………………………………………………………….178
Rijden op de openbare weg……………………………………………………………………………………………….179
Controle uitgevoerd tijdens het rijden……………………………………………………………………………………182
Heuvelafwaarts rijden…………………………………………………………………………………………………..183
TRANSPORTWERKZAAMHEDEN…………………………………………………………………………………………………………185
Voorbereiding op wegtransport……………………………………………………………………………………………….185
De machine transporteren………………………………………………………………………………………………..185
Laden met een kraan…………………………………………………………………………………………………….188
BEDIENING VOOR WERKZAAMHEDEN……………………………………………………………………………………………………189
Algemene informatie………………………………………………………………………………………………………..189
Gebruik van graders…………………………………………………………………………………………………….189
Werktuigen………………………………………………………………………………………………………………..190
Werktuigen…………………………………………………………………………………………………………….190
Bedieningshendel voor werktuigen…………………………………………………………………………………………191
Verhogen van de werksnelheid…………………………………………………………………………………………….193
Bladen………………………………………………………………………………………………………………..194
Afstelling van de zwenkarm………………………………………………………………………………………………195
Wielsteun……………………………………………………………………………………………………………..197
Vlottende stand (optie)…………………………………………………………………………………………………198
Grondschuif (optie)…………………………………………………………………………………………………….199
Ripper achter (optie)…………………………………………………………………………………………………..200
Ripper voor rister (optie)………………………………………………………………………………………………202
Neerlaten van het werktuig in noodgevallen………………………………………………………………………………..203
Dagelijks na gebruik……………………………………………………………………………………………………….206
Dagelijks na gebruik……………………………………………………………………………………………………206
ONDERHOUD…………………………………………………………………………………………………………………….207
Algemene informatie………………………………………………………………………………………………………..207
Instructies……………………………………………………………………………………………………………207
Koppeltabellen…………………………………………………………………………………………………………210
Machine vastzetten……………………………………………………………………………………………………..212
Motorkap………………………………………………………………………………………………………………213
Biodiesel – Biodiesel ………………………………………………………………………………………………….215
Smeerschema – vooras, tandemas…………………………………………………………………………………………..217
Smeerschema – rister, knikframe………………………………………………………………………………………….219
Inspectieplan………………………………………………………………………………………………………….221
Verbruiksartikelen……………………………………………………………………………………………………..223
Capaciteiten…………………………………………………………………………………………………………..234
Aftapslang voor olieverversing…………………………………………………………………………………………..235
Automatisch smeersysteem………………………………………………………………………………………………..236
Selectieve katalytische reductie (Selective Catalytic Reduction – SCR) – overzicht…………………………………………….246
Systeem voor selectieve katalytische reductie (SCR-systeem)…………………………………………………………………250
Onderhoudsplanning…………………………………………………………………………………………………………259
Onderhoudsoverzicht…………………………………………………………………………………………………….259
Service om
de 10 bedrijfsuren of dagelijks……………………………………………………………………………………262
Controleer de machine en eenheden visueel op defecten, lekkage en verlies van verbruiksartikelen………………………………..262
Controleer het motoroliepeil/olie bijvullen……………………………………………………………………………….263
Controleer het peil van de koelvloeistof op basis van Organic Acid Technology (organische zuurtechnologie)/koelvloeistof bijvullen….265
Controleer en reinig de gecombineerde radiateur……………………………………………………………………………267
Aircocondensor controleren en reinigen (optie)…………………………………………………………………………….268
Controleer het luchtinlaatsysteem………………………………………………………………………………………..269
Controleer de werking van de verlichting………………………………………………………………………………….270
Controleer de werking van de bedrijfsrem………………………………………………………………………………….271
Controleer de werking van de parkeerrem…………………………………………………………………………………..272
Controleer de staat van de wielen………………………………………………………………………………………..276
Controleer de stuurinrichting……………………………………………………………………………………………277
Controleer de aandrijfriem………………………………………………………………………………………………278
Ruitensproeiervloeistofreservoir controleren/bijvullen……………………………………………………………………..280
Controleer het peil van de DEF/AdBlue®-tank/vloeistof bijvullen……………………………………………………………..281
Om de 50 bedrijfsuren of wekelijks…………………………………………………………………………………………..282
Niveaucontrole
van hydraulische olie……………………………………………………………………………………..282
Bandenspanning – Controleren…………………………………………………………………………………………….283
Aanhaalkoppel van wielmoeren – Controleren………………………………………………………………………………..285
Niveau van de bladwenktandwielolie controleren/bijvullen……………………………………………………………………286
Reinig
de grader……………………………………………………………………………………………………….287
Transmissieolieniveau – controleren………………………………………………………………………………………289
Eén keer na 250 bedrijfsuren………………………………………………………………………………………………..291
Controleer de hydraulische druk en pas deze zo nodig aan……………………………………………………………………291
Controleer de kettingspanning……………………………………………………………………………………………291
Aanhaalkoppel bevestigingsmaterialen – Controleren…………………………………………………………………………291
Brandstoffilter – vervangen……………………………………………………………………………………………..291
Vervang het filter voor de hydraulische retourstroom……………………………………………………………………….291
Vervang het oliefilter van de voorwielaandrijving (alleen bij vierwielaandrijving)…………………………………………….291
Ververs de bladwenktandwielolie………………………………………………………………………………………….291
Transmissieolie – verversen……………………………………………………………………………………………..291
Transmissieoliefilter – Vervangen………………………………………………………………………………………..291
Kalibreren van
de versnellingsbak………………………………………………………………………………………..292
In
leiding gemonteerd
filter van selectieve katalytische reductie (SCR) – reinigen…………………………………………….292
Om de 250 uur……………………………………………………………………………………………………………..293
Oliepeil in de achteras controleren/olie bijvullen…………………………………………………………………………293
Het airconditioningsysteem controleren……………………………………………………………………………………295
Radiateur – Controleren…………………………………………………………………………………………………297
Smeer alle knikkoppelingen en scharnieren…………………………………………………………………………………298
Controleer de riemspanning van de aandrijfriem…………………………………………………………………………….299
Controleer de accu en de kabelaansluiting…………………………………………………………………………………300
Accuklemmen smeren……………………………………………………………………………………………………..301
Om de 500 uur……………………………………………………………………………………………………………..302
Ontlucht het brandstofsysteem……………………………………………………………………………………………302
Controleer de remschijven van de bedrijfsrem………………………………………………………………………………304
Controleer de kettingspanning……………………………………………………………………………………………305
Cabineluchtfilters – reinigen……………………………………………………………………………………………308
Controleer de cabinebevestigingsbouten……………………………………………………………………………………310
Controleer het motorlager……………………………………………………………………………………………….311
Om de 500 bedrijfsuren of jaarlijks………………………………………………………………………………………….312
Handbediend katalysatorbeheer……………………………………………………………………………………………312
Motorolie – verversen…………………………………………………………………………………………………..313
Motoroliefilter – Vervangen……………………………………………………………………………………………..315
Brandstoffilter – vervangen……………………………………………………………………………………………..317
Filter van DEF/AdBlue®-tank-ontluchting – vervangen………………………………………………………………………..318
In leiding gemonteerd filter van selectieve katalytische reductie (SCR) – reinigen…………………………………………….319
Om de 500 bedrijfsuren of 2-jaarlijks………………………………………………………………………………………..320
Brandstofvoorfilter – vervangen………………………………………………………………………………………….320
Om de 1000 uur…………………………………………………………………………………………………………….321
Ververs de bladwenktandwielolie………………………………………………………………………………………….321
Transmissieolie – verversen……………………………………………………………………………………………..322
Transmissieoliefilter
– Vervangen………………………………………………………………………………………..324
Ververs de olie van de tandemzwenkeenheid…………………………………………………………………………………325
Brandstoftank – Vloeistof aftappen……………………………………………………………………………………….326
Aandrijfriem – Vervangen………………………………………………………………………………………………..327
Vervang het filter voor de hydraulische retourstroom……………………………………………………………………….328
Vervang het oliefilter van de voorwielaandrijving (alleen bij vierwielaandrijving)…………………………………………….330
Om de 1000 bedrijfsuren of jaarlijks…………………………………………………………………………………………331
Primair motorluchtfilter – vervangen……………………………………………………………………………………..331
De verwarming/airconditioning controleren…………………………………………………………………………………333
Controleer de aandrijfriem van de compressor………………………………………………………………………………334
Elke 1500 uur……………………………………………………………………………………………………………..335
Ontluchtingsfilter motor – vervangen……………………………………………………………………………………..335
Kalibreren van de versnellingsbak………………………………………………………………………………………..336
Om de 2000 uur…………………………………………………………………………………………………………….338
Ververs de olie van de reductietandwielen aan de zijde van het differentieel op de achteras…………………………………….338
Instelling terugslagklep op motor………………………………………………………………………………………..339
Elke 3000 uur……………………………………………………………………………………………………………..340
Reinig de brandstoftank…………………………………………………………………………………………………340
Controleer de hydraulische druk en pas deze zo nodig aan……………………………………………………………………341
Druk aflaten van het hydraulisch systeem………………………………………………………………………………….342
Druk aflaten van het hydraulische tank……………………………………………………………………………………344
Vervang de ontluchtingsklep van de hydrauliekolietank………………………………………………………………………345
Reinig de hydrauliekolietank…………………………………………………………………………………………….346
Milieuvriendelijke hydraulische vloeistof
(indien gebruikt) – verversen………………………………………………………347
Analyse
hydraulische vloeistof…………………………………………………………………………………………..348
Elke 3000 uur of elke 3 jaar………………………………………………………………………………………………..349
Hydraulische olie – verversen……………………………………………………………………………………………349
Secundair motorluchtfilter – vervangen……………………………………………………………………………………351
Om de 4000 bedrijfsuren of elke 2 jaar……………………………………………………………………………………….353
Filter voedingsmodule van selectieve katalytische reductie (SCR) – vervangen………………………………………………….353
Elke 4000 uur of elke 4 jaar………………………………………………………………………………………………..354
Motorkoelvloeistof – vervangen…………………………………………………………………………………………..354
Noodzakelijk onderhoud……………………………………………………………………………………………………..356
Vulhalsfilter DEF/AdBlue®-tank – reinigen…………………………………………………………………………………356
DEF/AdBlue® tankdrainering………………………………………………………………………………………………357
Dieseluitlaatvloeistof (DEF)/AdBlue® – aanzuigfilter tank – vervangen………………………………………………………..359
Accu……………………………………………………………………………………………………………………..360
Accu
– vervangen……………………………………………………………………………………………………….360
Opladen van accu’s……………………………………………………………………………………………………..362
Starten met starthulp (met startkabels)…………………………………………………………………………………..364
Diagnoseaansluitingen………………………………………………………………………………………………………366
Diagnoseaansluitingen…………………………………………………………………………………………………..366
Verlichtingssysteem………………………………………………………………………………………………………..367
Verlichting – vervangen…………………………………………………………………………………………………367
Wielen……………………………………………………………………………………………………………………375
Verwisselen van een wiel………………………………………………………………………………………………..375
Materieel…………………………………………………………………………………………………………………377
Vervang de snijranden van het mes………………………………………………………………………………………..377
Laswerkzaamheden…………………………………………………………………………………………………………..378
Bescherming van de elektronische modules tijdens laswerkzaamheden……………………………………………………………378
Locaties van zekeringen en relais……………………………………………………………………………………………381
Controleer/vervang zekeringen en relais…………………………………………………………………………………..381
Opbergen………………………………………………………………………………………………………………….388
Procedure voor buitenbedrijfstelling……………………………………………………………………………………..388
Periodieke controles tijdens stalling…………………………………………………………………………………….390
Opnieuw in bedrijf stellen………………………………………………………………………………………………391
SPECIFICATIES…………………………………………………………………………………………………………………393
Machinespecificaties en -afmetingen………………………………………………………………………………………….393
Gewichten…………………………………………………………………………………………………………………397
Motor…………………………………………………………………………………………………………………….398
Elektrische installatie…………………………………………………………………………………………………….399
Remmen……………………………………………………………………………………………………………………400
as……………………………………………………………………………………………………………………….401
Aandrijfas vóór……………………………………………………………………………………………………………402
Transmissie……………………………………………………………………………………………………………….403
Grondschuif (optie)………………………………………………………………………………………………………..404
Ripper achter (optie)………………………………………………………………………………………………………405
Snijblad………………………………………………………………………………………………………………….406
Stuurinrichting……………………………………………………………………………………………………………407
Bandenspanning – toegestane bandenmaat……………………………………………………………………………………….408
ACCESSOIRES…………………………………………………………………………………………………………………..409
Radio (optie)……………………………………………………………………………………………………………..409
Zwaailicht (optie)…………………………………………………………………………………………………………410
Achteruitkijkcamera (optie)…………………………………………………………………………………………………411
Sleepbevestigingen (optie)………………………………………………………………………………………………….412
Telematica (optie) – algemene beschrijving……………………………………………………………………………………414
Telematica (optie) – overzicht van plaatsen…………………………………………………………………………………..415
Telematica (optie) – LED-display…………………………………………………………………………………………….416
FORMULIEREN EN VERKLARINGEN…………………………………………………………………………………………………….417
CE-verklaring van conformiteit………………………………………………………………………………………………417

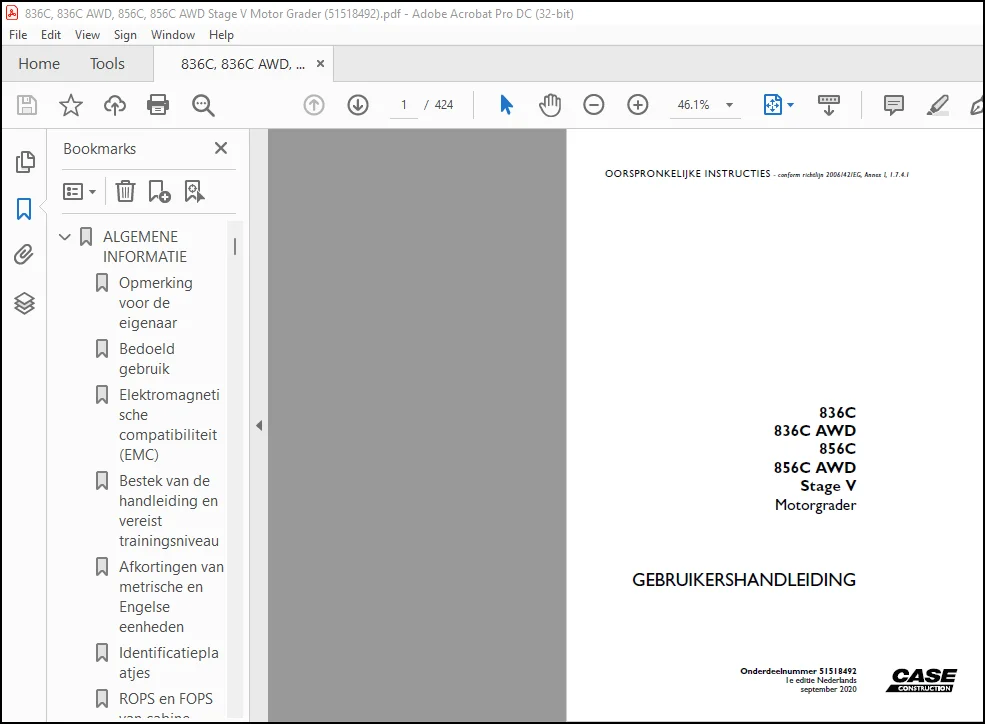

AFBEELDINGEN PREVIEW VAN DE HANDLEIDING:

HOUD ER REKENING MEE DAT:

• Dit is DEZELFDE HANDLEIDING die door de dealers wordt gebruikt om uw voertuig te diagnosticeren
• U hoeft niet te wachten op koeriers / post, want dit is een PDF-handleiding en u kunt deze binnen 2 minuten downloaden nadat u de betaling heeft uitgevoerd.
• Uw betaling is allemaal veilig en de levering van de handleiding is DIRECT – U wordt naar de DOWNLOADPAGINA gebracht.
  Aarzel dus niet en schrijf ons over al uw vragen: heydownloadss @gmail.com

S.M
