BESCHRIJVING:

Case Wiel lader 721E 821E TIER 3 BEDIENINGSHANDBOEK – PDF DOWNLOAD (Dutch)

ALGEMENE INFORMATIE
AAN DE EIGENAAR

Deze handleiding bevat belangrijke informatie betreffende het veilig gebruik, de afstelling en het onderhoud van uw machine.
Raadpleeg het register aan het einde van deze handleiding om specifieke onderwerpen op te zoeken. Lees deze handleiding
zorgvuldig door, met name de instructies over veiligheid, bediening en onderhoud, om het risico op ongevallen tijdens het bedienen
of onderhouden van de machine te vermijden.
De machine is ontworpen en gefabriceerd volgens de strengste kwaliteitstandaards en voldoet aan de standaard 2006/42/EC. Zie
‘Officiële documenten’. Het risico van ongelukken kan echter nooit helemaal worden uitgesloten. Het is daarom van groot belang de
veiligheidsvoorschriften nauwgezet in acht te nemen.
Gebruik de machine alleen voor doeleinden zoals omschreven in deze handleiding. Als de machine gebruikt gaat worden voor
werkzaamheden waarbij speciale hulpstukken, accessoires of uitrusting benodigd zijn, neem dan contact op met uw dealer om er
zeker van te zijn dat de gemaakte aanpassingen in overeenstemming zijn met de technische specificaties van de machine en met de
gangbare veiligheidseisen.
Elke aanpassing die niet door de fabrikant is goedgekeurd, kan de oorspronkelijke overeenstemming van de machine met de
veiligheidseisen ongeldig maken; personen die zulke aanpassingen zonder goedkeuring verrichten, zijn aansprakelijk voor de gevolgen.
LET OP: Het brandstofsysteem en de motor op uw machine zijn ontworpen en gebouwd volgens emissiestandaards van de overheid. Sabotage door
leveranciers, klanten, bedieners en gebruikers is streng verboden door de wet. Het niet in acht nemen hiervan zou u boetes van de overheid, kosten
voor het terugbrengen naar de oorspronkelijke staat van de machine, ongeldigheid van de garantie, wettelijke actie en mogelijke in beslag name van
de machine tot deze weer teruggebracht is naar zijn oorspronkelijke staat kunnen opleveren. Motorservice and/of reparaties mogen alleen uitgevoerd
worden door gecertificeerde technici.
De machine moet regelmatig geïnspecteerd worden. Hoe vaak hangt af van het soort werkzaamheden. Raadpleeg uw dealer.
Zorg voordat u een nieuwe bestuurder op deze machine toelaat:
• dat de bestuurder voldoende is getraind in het correct en veilig bedienen van de machine.
• dat de bestuurder de instructies in deze handleiding gelezen en volledig begrepen heeft.
Bewaar deze handleiding altijd in de cabine (in de rugleuning, achter op de bestuurdersstoel). Zorg dat hij compleet blijft en in goede
staat verkeert. Neem contact op met uw dealer als u extra exemplaren van de handleiding wilt hebben, of exemplaren in een andere
taal.
Uw dealer kan u altijd nadere informatie verschaffen. Hij kan tevens de originele reserveonderdelen leveren en voor after-sales service
zorgen – uw garantie voor kwaliteit en uitwisselbaarheid.
Alle gegevens in deze handleiding zijn onderhevig aan productvariaties. Afmetingen en gewichten zijn voorzien van waarden die als
benadering opgevat moeten worden en de machinefitting die afgebeeld wordt op de illustraties zou niet overeen kunnen komen met
standaard modellen. Voor precieze informatie over specifieke machinemodellen en -versies, gelieve contact opnemen met uw
(MERK) leverancier.

INHOUDSOPGAVE:

Case Wiel lader 721E 821E TIER 3 BEDIENINGSHANDBOEK – PDF DOWNLOAD (Dutch)

HOOFDSTUK 1
ALGEMENE INFORMATIE
Aan de eigenaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Machineonderdelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
HOOFDSTUK 2
VEILIGHEID EN STICKERS
Inhoudsopgave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Veiligheidsvoorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Persoonlijke veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Veiligheid i.v.m. nutsvoorzieningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Stickers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
HOOFDSTUK 3
INSTRUMENTEN EN BEDIENINGSORGANEN
Inhoudsopgave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Toegangspanelen en kappen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Cabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Instrumentenpaneel voorkant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Controlelampjes instrumentenpaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
Bedieningshendels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
Zijconsole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
Klimaatregeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38
HOOFDSTUK 4
BEDIENINGSINSTRUCTIES
Inhoudsopgave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Bedieningshendels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
HOOFDSTUK 5
SMERING, FILTERS EN VLOEISTOFFEN
Inhoudsopgave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Onderhoudsinstructies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Steun voor laderhefarmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Druk van het hydraulisch systeem aflaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
Vloeistoffen en smeermiddelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
Viscositeit/temperatuurbereiken motorolie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
Dagelijkse inspectie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
Beknopt smeer- en onderhoudsschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
Toegangspanelen en vullocaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
Gepland onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
HOOFDSTUK 6
ONDERHOUD EN AFSTELLINGEN
Inhoudsopgave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Cabineonderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-21
HOOFDSTUK 7
ELEKTRA
Inhoudsopgave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1
Elektrisch systeem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Accu’s . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
Zekeringen en relais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7
Machinelichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
Inhoudsopgave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1
Specificaties 721E . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
Specificaties 821E . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7
Densiteit van de materialen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-46
Momenttabellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-47
HOOFDSTUK 9
INDEX

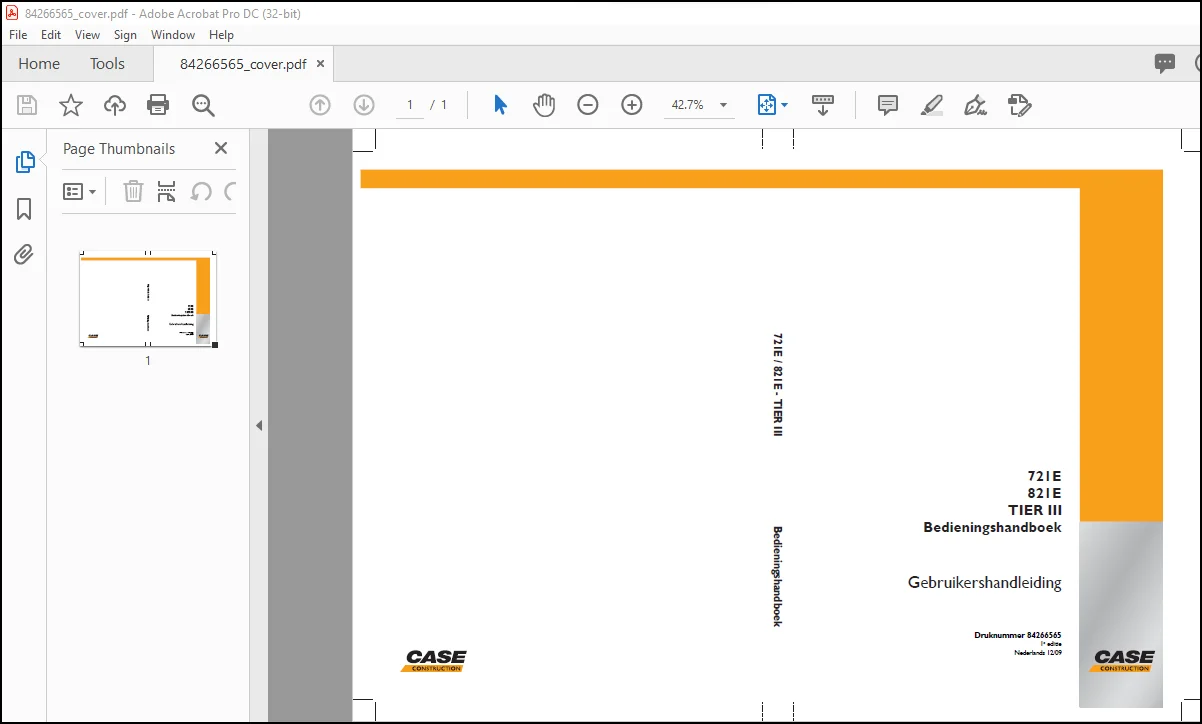

AFBEELDINGEN PREVIEW VAN DE HANDLEIDING:
