Case WX145 WX165 WX185 Radbagger Stage IIIA Bedienungsanleitung 84285661 – PDF DOWNLOAD (German)

Description

Case WX145 WX165 WX185 Radbagger Stage IIIA Bedienungsanleitung 84285661 – PDF DOWNLOAD (German)

BEZEICHNUNG:

Case WX145 WX165 WX185 Radbagger Stage IIIA Bedienungsanleitung 84285661 – PDF DOWNLOAD (German)

EINFÜHRUNG
Die Radbagger WX145 – WX165 – WX185 sind
hydraulischen Maschinen.
Sie bestehen wesentlich aus einem Unterwagen mit
Rädern, auf dem ein Schwenkgetriebe installiert ist,
das mit dem Oberwagen gekuppelt ist.
Der Oberwagen unterstützt die Vorderausrüstung,
den Motor, die hydraulischen Bestandteile, die
Kabine, den Kraftstofftank und das Gegengewicht.
Wenn der Bediener die Steuerungen (hydraulische
Steuerhebel und -Pedale) betätigt, saugen die
hydraulischen Pumpen, die vom Motor gedreht werden,
Öl aus dem Tank und leiten es zum Steuerventil.
Das Steuerventil leitet das Öl weiter zu den
entsprechenden Benutzern.
Eine Kühlanlage haltet die hydraulische Flüssigkeit
bei einer normalen Betriebstemperatur.
BESTIMMUNGSGEMÄßE VERWENDUNG
Die Maschine ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Die Maschine nur in technisch einwandfreiem Zustand
sowie bestimmungsgemäß, sicherheits- und gefahrenbewußt
unter Beachtung der Betriebsanleitung
benutzen. Insbesondere Störungen, die Sicherheit
beeinträchtigen können, umgehend beseitigen (lassen).
Der Bagger ist für das Graben und Laden (mit Löffel
oder Greifer), das Planieren (mit Planierschild, wenn
eingebaut) und für die Verwendung vom Hydraulikhammer
zur Brechung von Zement oder anderen
Festmaterialien bestimmt.

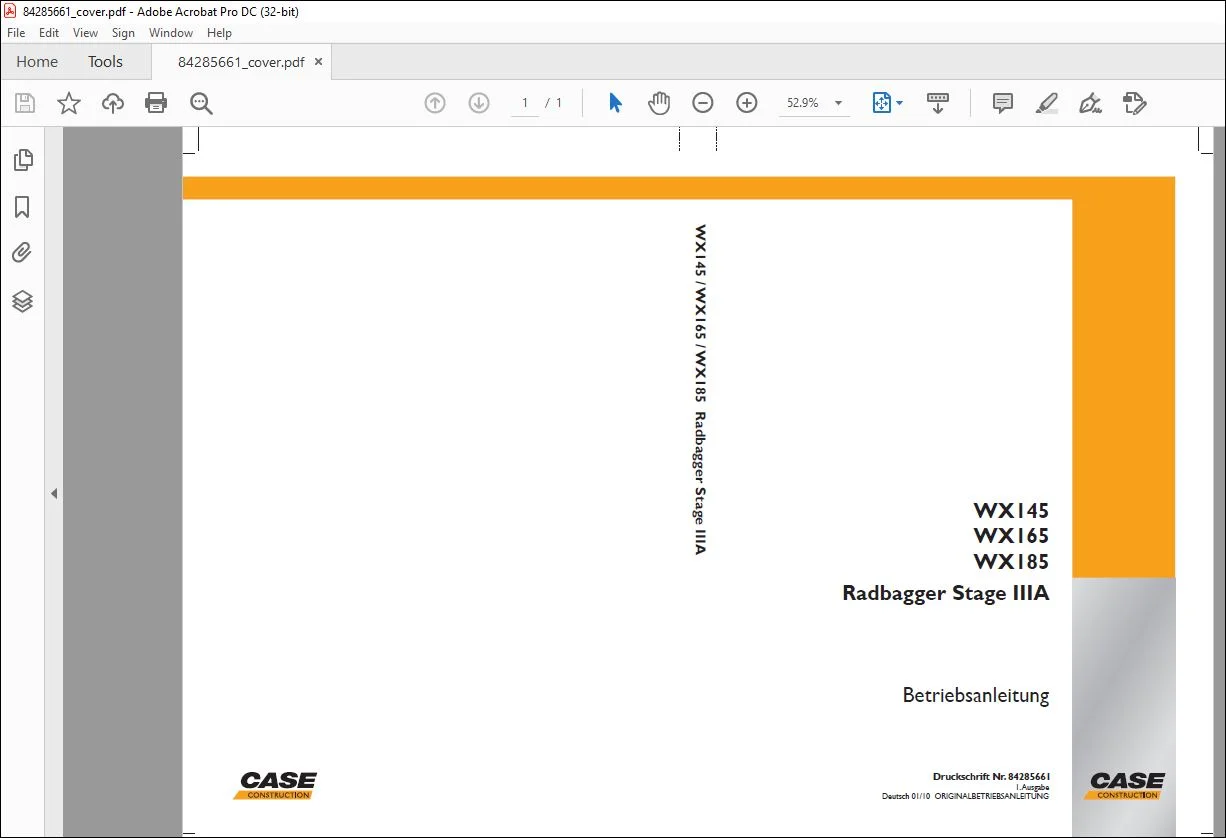

BILDER VORSCHAU DES HANDBUCHS:

INHALTSVERZEICHNIS:

Case WX145 WX165 WX185 Radbagger Stage IIIA Bedienungsanleitung 84285661 – PDF DOWNLOAD (German)

ABSCHNITT 1
EINFÜHRUNG, SICHERHEIT, ABZIEHBILDER UND HANDZEICHEN …………………………………………….. 1-1
EINFÜHRUNG…………………………………………………………………………………………………………………………. 1-1
BESTIMMUNGSGEMÄßE VERWENDUNG………………………………………………………………………………. 1-1
SICHERHEITSHINWEISE …………………………………………………………………………………………………………. 1-3
ALLGEMEINE SICHERHEITSHINWEISE…………………………………………………………………………………. 1-3
BESTIMMUNGSGEMÄßE VERWENDUNG………………………………………………………………………………. 1-3
SCHALLPEGEL…………………………………………………………………………………………………………………….. 1-4
VIBRATIONSPEGEL DEM FAHRER ÜBERMITTELT ………………………………………………………………… 1-5
SCHUTZSTRUKTUR FÜR DEN BEDIENER …………………………………………………………………………….. 1-6
VOR DEM EINSATZ DER MASCHINE …………………………………………………………………………………….. 1-7
BETRIEB DER MASCHINE…………………………………………………………………………………………………….. 1-8
FAHREN…………………………………………………………………………………………………………………………….. 1-10
FAHREN IM ÖFFENTLICHEN STRAßENVERKEHR ……………………………………………………………….. 1-11
AN DER BAUSTELLE ………………………………………………………………………………………………………….. 1-14
PARKEN DER MASCHINE……………………………………………………………………………………………………. 1-15
MASCHINE AUF ANHÄNGER LADEN …………………………………………………………………………………… 1-16
TRANSPORT DER MASCHINE…………………………………………………………………………………………….. 1-17
MASCHINE VOM ANHÄNGER ABLADEN………………………………………………………………………………. 1-18
WARTUNG UND EINSTELLUNGEN………………………………………………………………………………………. 1-19
BRAND- UND EXPLOSIONSVERHÜTUNG ……………………………………………………………………………. 1-22
SCHUTZ VOR VERBRENNUNGEN……………………………………………………………………………………….. 1-23
VORKEHRUNG FÜR ABFALLENTSORGUNG………………………………………………………………………… 1-24
HAUPTBESTANDTEILE………………………………………………………………………………………………………….. 1-25
AUSLEGEROBERTEILAUSRÜSTUNG ………………………………………………………………………………….. 1-25
MONOAUSLEGER………………………………………………………………………………………………………………. 1-26
IDENTIFIZIERUNGSSCHILDER DER MASCHINE……………………………………………………………………… 1-29
MASCHINE…………………………………………………………………………………………………………………………. 1-29
MOTOR ……………………………………………………………………………………………………………………………… 1-29
KABINE………………………………………………………………………………………………………………………………. 1-30
PUMPE………………………………………………………………………………………………………………………………. 1-30
ACHSEN…………………………………………………………………………………………………………………………….. 1-30
STEUERVENTILBLOCK ………………………………………………………………………………………………………. 1-31
ABZIEHBILDER……………………………………………………………………………………………………………………… 1-31
ABZIEHBILD SCHALLPEGEL……………………………………………………………………………………………….. 1-32
ABSCHNITT 2
BEDIENUNGSELEMENTE UND INSTRUMENTE…………………………………………………………………………… 2-1
SCHALTER UND DRUCKTASTEN…………………………………………………………………………………………….. 2-1
“SUMMER”: AKUSTISCHE WARNUNG……………………………………………………………………………………. 2-7
BEDIENUNGSELEMENTE UND PEDALE…………………………………………………………………………………… 2-8
MULTIFUNKTIONSDISPLAY …………………………………………………………………………………………………… 2-11
BETRIEBSMODUS………………………………………………………………………………………………………………. 2-16
HAUPTMENÜ……………………………………………………………………………………………………………………… 2-17
EINSTELLUNG ANZEIGE, HAUPTMENÜ ………………………………………………………………………………. 2-18
KONTRAST ………………………………………………………………………………………………………………………… 2-19
VERZEICHNIS
HELLIGKEIT ……………………………………………………………………………………………………………………….. 2-20
ZEIT …………………………………………………………………………………………………………………………………… 2-21
MEßEINHEITEN………………………………………………………………………………………………………………….. 2-24
SYMBOLE ………………………………………………………………………………………………………………………….. 2-26
ZÜNDSCHLÜSSEL…………………………………………………………………………………………………………………. 2-27
RADIO ………………………………………………………………………………………………………………………………….. 2-29
KABINE…………………………………………………………………………………………………………………………………. 2-30
EIN- UND AUSGANG…………………………………………………………………………………………………………… 2-30
TÜR ÖFFNEN……………………………………………………………………………………………………………………… 2-30
TÜR SCHLIEßEN ………………………………………………………………………………………………………………… 2-31
SEITENFENSTER……………………………………………………………………………………………………………….. 2-31
FRONTSCHEIBE…………………………………………………………………………………………………………………. 2-32
NOTAUSSTIEG…………………………………………………………………………………………………………………… 2-33
SCHEIBENWISCHER UND -WASCHER………………………………………………………………………………… 2-33
ARBEITSSCHEINWERFER ………………………………………………………………………………………………….. 2-34
AUFBEWAHRUNGSFACH DOKUMENTE,VERBANDSKASTEN, WARNDREIECK UND
FEUERLÖSCHER ……………………………………………………………………………………………………………….. 2-35
SONNENSCHUTZ-ROLLO …………………………………………………………………………………………………… 2-35
KABINENBELEUCHTUNG……………………………………………………………………………………………………. 2-36
HILFSSTECKDOSE …………………………………………………………………………………………………………….. 2-36
LENKSÄULE……………………………………………………………………………………………………………………….. 2-37
BELÜFTUNG, HEIZUNG UND KLIMAANLAGE (ZUSÄTZLICH) …………………………………………………… 2-38
BELÜFTUNG (Luft vom außen)……………………………………………………………………………………………… 2-38
HEIZUNG……………………………………………………………………………………………………………………………. 2-40
KLIMAANLAGE (ZUSÄTZLICH)…………………………………………………………………………………………….. 2-41
BETRIEBS- UND PARKBREMSE …………………………………………………………………………………………….. 2-43
BETRIEBSBREMSE…………………………………………………………………………………………………………….. 2-43
PARKBREMSE……………………………………………………………………………………………………………………. 2-44
FAHRERSITZ ………………………………………………………………………………………………………………………… 2-45
FAHRERSITZ PNEUMATISCHE FEDERUNG ………………………………………………………………………… 2-45
SICHERHEITSGURT………………………………………………………………………………………………………………. 2-49
ABSCHNITT 3
BETRIEB DER MASCHINE …………………………………………………………………………………………………………. 3-1
ALLGEMEINE ANWEISUNGEN…………………………………………………………………………………………………. 3-1
VOR DEM EINSATZ DER MASCHINE …………………………………………………………………………………….. 3-1
BETRIEB DER MASCHINE…………………………………………………………………………………………………….. 3-1
EINFAHRZEIT ………………………………………………………………………………………………………………………. 3-2
NACH DEM TÄGLICHEN BETRIEB – PARKEN…………………………………………………………………………. 3-3
MOTOR ANLASSEN ………………………………………………………………………………………………………………… 3-4
WEGFAHRSPERRE………………………………………………………………………………………………………………. 3-4
MOTOR ANLASSEN ……………………………………………………………………………………………………………… 3-9
STARTHILFE (FREMDSTARTEN)…………………………………………………………………………………………. 3-11
MOTOR ABSTELLEN…………………………………………………………………………………………………………… 3-13
FAHREN ……………………………………………………………………………………………………………………………….. 3-14
VOR BEGINN DER FAHRT…………………………………………………………………………………………………… 3-14
GRUNDSTELLUNG……………………………………………………………………………………………………………… 3-14
GRUNDEINSTELLUNG………………………………………………………………………………………………………… 3-16
FAHREN…………………………………………………………………………………………………………………………….. 3-18
VERZEICHNIS
FAHRGETRIEBE SCHALTEN……………………………………………………………………………………………….. 3-21
FAHREN MIT EINER LAST AM LASTHAKEN …………………………………………………………………………. 3-23
PENDELACHSE BLOCKIEREN UND LÖSEN…………………………………………………………………………. 3-24
ARBEITSBETRIEB …………………………………………………………………………………………………………………. 3-25
SICHERHEITSHINWEISE…………………………………………………………………………………………………….. 3-25
VOR BEGINN DER ARBEITEN……………………………………………………………………………………………… 3-26
OBERWAGEN SCHWENKEN HALTEN UND LÖSEN………………………………………………………………. 3-31
POWER BOOST FUNKTION – POWER BOOST……………………………………………………………………… 3-37
BETRIEBSMODUS PLANIEREN …………………………………………………………………………………………… 3-39
HYDRAULISCHE DÄMPFUNG ……………………………………………………………………………………………… 3-41
ABSTÜTZUNG DER MASCHINE…………………………………………………………………………………………… 3-43
ARBEITEN MIT LÖFFEL- ODER GREIFERAUSRÜSTUNG ……………………………………………………… 3-46
ARBEITSVERFAHREN ………………………………………………………………………………………………………… 3-48
BETRIEB DER MASCHINE BEI KALTER WITTERUNG ……………………………………………………………… 3-51
KALTSTART – VORHEIZEN………………………………………………………………………………………………….. 3-52
BETRIEB DER MASCHINE BEI WARMER WITTERUNG……………………………………………………………. 3-54
MASCHINE BERGEN UND ABSCHLEPPEN …………………………………………………………………………….. 3-55
MASCHINE VERZURREN…………………………………………………………………………………………………….. 3-56
ARBEITSAUSRÜSTUNG ………………………………………………………………………………………………………… 3-59
AUSLEGEROBERTEILAUSRÜSTUNG ………………………………………………………………………………….. 3-59
ARBEITSAUSRÜSTUNG MIT VERSTELLAUSLEGER …………………………………………………………….. 3-62
LÖFFEL / GREIFER …………………………………………………………………………………………………………….. 3-63
ABSCHNITT 4
VERSORGUNGS- UND WARTUNGSPLAN…………………………………………………………………………………… 4-1
VERSORGUNGS- UND WARTUNGSPLAN ………………………………………………………………………………… 4-1
KRAFTSTOFF ………………………………………………………………………………………………………………………. 4-2
HYDRAULIKÖL …………………………………………………………………………………………………………………….. 4-3
KÜHLMITTEL ……………………………………………………………………………………………………………………….. 4-4
SICHERHEITSHINWEISE …………………………………………………………………………………………………………. 4-5
BETRIEBSSTUNDEN / WARTUNGSINTERVALLE………………………………………………………………………. 4-6
TABELLE DER WARTUNGSINTERVALLE………………………………………………………………………………….. 4-7
KONTROLLEN VOR DEM STARTEN DES MOTORS UND VOR JEDER ARBEITSSCHICHT
(10 STUNDEN) ………………………………………………………………………………………………………………………. 4-10
MASCHINE – ALLGEMEINE INSPEKTION……………………………………………………………………………… 4-10
BETRIEBSBREMSE…………………………………………………………………………………………………………….. 4-11
PARKBREMSE……………………………………………………………………………………………………………………. 4-11
OBERWAGEN-HALTEBREMSE……………………………………………………………………………………………. 4-12
LEUCHTEN ………………………………………………………………………………………………………………………… 4-12
FUNKTIONSTÜCHTIGKEIT STEUERUNGEN UND KONTROLLLAMPEN………………………………….. 4-12
MOTORÖL – STAND ……………………………………………………………………………………………………………. 4-13
HYDRAULIKÖLTANK – STAND……………………………………………………………………………………………… 4-13
KRAFTSTOFFTANK – STAND ………………………………………………………………………………………………. 4-15
KÜHLMITTELANLAGE – STAND……………………………………………………………………………………………. 4-16
SCHEIBENWASCHFLÜSSIGKEIT – STAND …………………………………………………………………………… 4-17
ARBEITSAUSRÜSTUNG – ABSCHMIEREN……………………………………………………………………………. 4-18
VERSTELLAUSRÜSTUNG – ABSCHMIEREN…………………………………………………………………………. 4-19
REIFEN – DRUCK PRÜFEN………………………………………………………………………………………………….. 4-20
RÄDER – MUTTER FESTZIEHEN………………………………………………………………………………………….. 4-22
WÖCHENTLICHE WARTUNG (50 BETRIEBSSTUNDEN)…………………………………………………………… 4-23
VERZEICHNIS
KABINENLUFTFILTER – REINIGEN ………………………………………………………………………………………. 4-23
LUFTFILTER – REINIGEN…………………………………………………………………………………………………….. 4-24
LUFTEINLASSLEITUNG – PRÜFEN………………………………………………………………………………………. 4-26
KOMBIKÜHLER – REINIGEN………………………………………………………………………………………………… 4-26
KRAFTSTOFFANLAGE – ENTLÜFTEN UND WASSER ABLASSEN………………………………………….. 4-27
KRAFTSTOFFFILTER – WASSER ABLASSEN……………………………………………………………………….. 4-30
SCHWENKGETRIEBE – ÖLSTAND……………………………………………………………………………………….. 4-31
BATTERIEN – BATTERIESÄURESTAND – LADEZUSTAND UND KLEMMEN PRÜFEN ………………. 4-32
DREHVERBINDUNG LAUFRINGE UND PENDELACHSE STIFTE – ABSCHMIEREN………………….. 4-34
SCHNELLKUPPLER VERSION MILLER – ABSCHMIEREN………………………………………………………. 4-35
SCHNELLKUPPLER VERSION LEHNHOFF- ABSCHMIEREN …………………………………………………. 4-36
MONATLICHE WARTUNG (250 BETRIEBSSTUNDEN) ……………………………………………………………… 4-37
MOTORÖLFILTER – WECHSELN………………………………………………………………………………………….. 4-37
HYDRAULIKÖL-RÜCKLAUFFILTER – WECHSELN…………………………………………………………………. 4-39
LENKACHSE – ÖLWECHSELN……………………………………………………………………………………………… 4-40
FAHRGETRIEBEN – ÖLSTAND…………………………………………………………………………………………….. 4-41
STARRACHSE UND GETRIEBEGEHÄUSE – ÖLWECHSELN ………………………………………………….. 4-42
KLIMAANLAGE …………………………………………………………………………………………………………………… 4-43
PLANIERSCHILD- UND STABILISATORGELENKE, KARDANWELLE, LENKUNG-GELENKSTIFTE
– ABSCHMIEREN ………………………………………………………………………………………………………………… 4-44
PENDELACHSBLOCKIERZYLINDER AUFLAGEFLÄCHEN – ABSCHMIEREN …………………………… 4-45
JÄHRLICHE WARTUNG (500 STUNDEN)…………………………………………………………………………………. 4-46
KRAFTSTOFFFILTER – WECHSELN …………………………………………………………………………………….. 4-46
MOTORDREHZAHL SENSOR – REINIGEN ……………………………………………………………………………. 4-47
ANTRIEBSKEILRIEMEN – PRÜFEN………………………………………………………………………………………. 4-48
MOTORÖL – WECHSELN…………………………………………………………………………………………………….. 4-49
SCHWENKGETRIEBE – FESTEN SITZ DER SCHRAUBEN PRÜFEN……………………………………….. 4-50
DREHVERBINDUNG VERZAHNUNG – ABSCHMIEREN………………………………………………………….. 4-51
SCHWENKGETRIEBE – FESTSITZ DER SCHRAUBEN PRÜFEN…………………………………………….. 4-51
WARTUNG NACH 1000 BETRIEBSSTUNDEN………………………………………………………………………….. 4-52
KABINENLUFTFILTER – WECHSELN……………………………………………………………………………………. 4-52
SCHEIBENWISCHER – WECHSELN……………………………………………………………………………………… 4-52
MOTORHALTERUNGEN – FESTSITZ DER SCHRAUBEN PRÜFEN…………………………………………. 4-53
MOTORRIEMENSPANNER – PRÜFEN………………………………………………………………………………….. 4-53
LUFTFILTER – HAUPTFILTERELEMENT UND SICHERHEITSELEMENT WECHSELN ………………. 4-54
HYDRAULIKANLAGE ENTLÜFTUNGSVENTIL – WECHSELN………………………………………………….. 4-55
LENKACHSE – ÖLWECHSEL ……………………………………………………………………………………………….. 4-55
STARRACHSE UND GETRIEBEGEHÄUSE – ÖLWECHSELN ………………………………………………….. 4-57
BETRIEBSBREMSE- LAMELLEN PRÜFEN……………………………………………………………………………. 4-59
VORSTEUERUNGSFILTER – WECHSELN…………………………………………………………………………….. 4-60
KLIMAANLAGE – PRÜF- UND WARTUNGSARBEITEN – KOMPRESSORRIEMEN WECHSELN….. 4-60
WARTUNG NACH 3000 BETRIEBSSTUNDEN………………………………………………………………………….. 4-64
HYDRAULIKÖLTANK – REINIGEN UND ÖLWECHSELN …………………………………………………………. 4-64
HYDRAULIKANLAGE – ENTLÜFTEN …………………………………………………………………………………….. 4-66
MOTOR – VENTILSPIEL EINSTELLUNG UND PRÜFUNG……………………………………………………….. 4-66
KÜHLMITTELANLAGE – WECHSELN ……………………………………………………………………………………. 4-67
KRAFTSTOFFTANK – REINIGEN………………………………………………………………………………………….. 4-68
SCHWENKGETRIEBE – ÖLWECHSELN………………………………………………………………………………… 4-69
WARTUNGEN WENN ANFALLEND …………………………………………………………………………………………. 4-70
REIFEN – WECHSELN…………………………………………………………………………………………………………. 4-71
VERZEICHNIS
BETRIEBSBREMSE – ENTLÜFTEN……………………………………………………………………………………….. 4-73
LENKANSCHLAG EINSTELLEN……………………………………………………………………………………………. 4-73
PENDELACHSBLOCKIERZYLINDER – ENTLÜFTEN………………………………………………………………. 4-74
SICHERUNGEN – WECHSELN……………………………………………………………………………………………… 4-75
GLÜHLAMPEN – WECHSELN……………………………………………………………………………………………….. 4-78
BATTERIEN – ERSETZEN ……………………………………………………………………………………………………. 4-82
GREIFER – VERSCHLEIß …………………………………………………………………………………………………….. 4-83
ABSCHNITT 5
LAGERUNG ………………………………………………………………………………………………………………………………. 5-1
LAGERUNG DER MASCHINE………………………………………………………………………………………………… 5-1
LAGERUNG DES MOTORS……………………………………………………………………………………………………. 5-1
BATTERIEN LAGERN……………………………………………………………………………………………………………. 5-2
WIEDERINBETRIEBNAHME DER MASCHINE NACH LÄNGERER STILLLEGUNG……………………… 5-2
DEMONTAGE DER MASCHINE ……………………………………………………………………………………………… 5-2
ABSCHNITT 6
AUSRÜSTUNGEN………………………………………………………………………………………………………………………. 6-1
HYDRAULIKHAMMER ……………………………………………………………………………………………………………… 6-1
HYDRAULIKHAMMER …………………………………………………………………………………………………………… 6-1
SICHERHEITSHINWEISE………………………………………………………………………………………………………. 6-1
ARBEITEN MIT DEM HYDRAULIKHAMMER……………………………………………………………………………. 6-3
HYDRAULIKSCHERE ………………………………………………………………………………………………………………. 6-8
DIE HYDRAULIKSCHERE WÄHLEN……………………………………………………………………………………….. 6-8
SICHERHEITSHINWEISE………………………………………………………………………………………………………. 6-8
ARBEITEN MIT DER HYDRAULIKSCHERE……………………………………………………………………………… 6-9
HYDRULIK-SCHNELLKUPPLER ……………………………………………………………………………………………… 6-13
SICHERHEITSHINWEISE…………………………………………………………………………………………………….. 6-13
SCHNELLKUPPLER EINBAU UND AUSBAU………………………………………………………………………….. 6-15
LASTEN BEWEGEN ……………………………………………………………………………………………………………. 6-17
SORTIERGREIFER………………………………………………………………………………………………………………… 6-18
SICHERHEITSHINWEISE…………………………………………………………………………………………………….. 6-18
SORTIERGREIFER EINBAU…………………………………………………………………………………………………. 6-18
SORTIERGREIFER AUSBAU ……………………………………………………………………………………………….. 6-20
EINSTELLUNG DER PARAMETER……………………………………………………………………………………….. 6-21
UMSCHALTEN VON STANDARDLÖFFEL AUF SORTIERFGREIFER……………………………………….. 6-21
HYDRAULIKFRÄSE ……………………………………………………………………………………………………………….. 6-23
SICHERHEITSHINWEISE…………………………………………………………………………………………………….. 6-23
HYDRAULIKFRÄSE EINSATZ ………………………………………………………………………………………………. 6-24
LASTHAKEN………………………………………………………………………………………………………………………….. 6-28
SICHERHEITSHINWEISE…………………………………………………………………………………………………….. 6-28
LASTHAKEN GEBRAUCH……………………………………………………………………………………………………. 6-28
ÜBERLASTWARNEINRICHTUNG……………………………………………………………………………………………. 6-29
ROHRBRUCHSICHERUNGSVENTILE……………………………………………………………………………………… 6-31
SCHEINWERFER HINTEN ……………………………………………………………………………………………………… 6-32
RUNDUMWARNLEUCHTE ……………………………………………………………………………………………………… 6-33
EINZELLEUCHTE ……………………………………………………………………………………………………………….. 6-33
DOPPELTE LEUCHTE…………………………………………………………………………………………………………. 6-33
VERZEICHNIS
EIN- UND AUSSCHALTEN …………………………………………………………………………………………………… 6-33
KRAFTSTOFFPUMPE…………………………………………………………………………………………………………….. 6-34
VORDERER KABINENSCHUTZ ………………………………………………………………………………………………. 6-36
PLANIERSCHILDSCHUTZ………………………………………………………………………………………………………. 6-36
TRANSPORTHALTERUNG FÜR GREIFER ………………………………………………………………………………. 6-36
ZENTRALSCHMIERANLAGE ………………………………………………………………………………………………….. 6-37
SICHERHEITSHINWEISE…………………………………………………………………………………………………….. 6-37
BETRIEB ……………………………………………………………………………………………………………………………. 6-37
ABSCHNITT 7
DATEN UND TECHNISCHE ANGABEN ……………………………………………………………………………………….. 7-1
ABMESSUNGEN – EINSATZGEWICHTE ……………………………………………………………………………………. 7-1
WX 145 MODELLE………………………………………………………………………………………………………………… 7-1
WX 165 MODELLE………………………………………………………………………………………………………………… 7-4
WX 185 MODELLE………………………………………………………………………………………………………………… 7-7
GRABLEISTUNG……………………………………………………………………………………………………………………… 7-9
WX 145 MODELLE………………………………………………………………………………………………………………… 7-9
WX 165 MODELLE………………………………………………………………………………………………………………. 7-14
WX 185 MODELLE………………………………………………………………………………………………………………. 7-19
HUBKAPAZITÄT…………………………………………………………………………………………………………………….. 7-23
HYDRAULIKANLAGE……………………………………………………………………………………………………………… 7-24
PUMPEN ……………………………………………………………………………………………………………………………. 7-24
ZYLINDER (ø Hub)………………………………………………………………………………………………………………. 7-24
SCHWENKEN………………………………………………………………………………………………………………………… 7-24
FAHREN ……………………………………………………………………………………………………………………………….. 7-24
REIFEN………………………………………………………………………………………………………………………………. 7-25
BREMSEN…………………………………………………………………………………………………………………………….. 7-25
LENKUNG……………………………………………………………………………………………………………………………… 7-25
SERVOLENKUNG……………………………………………………………………………………………………………….. 7-25
ELEKTRISCHE ANLAGE ………………………………………………………………………………………………………… 7-26
LÖFFEL ………………………………………………………………………………………………………………………………… 7-26
LÖFFEL – WX 145 ……………………………………………………………………………………………………………….. 7-26
LÖFFEL – WX 165 ……………………………………………………………………………………………………………….. 7-26
LÖFFEL – WX 185 ……………………………………………………………………………………………………………….. 7-26
ANZUGSDREHMOMENTE ……………………………………………………………………………………………………… 7-27
KRAFTSTOFFANLAGE…………………………………………………………………………………………………………… 7-27
MOTOR…………………………………………………………………………………………………………………………………. 7-28
ABSCHNITT 8
ALPHABETISCHES VERZEICHNIS……………………………………………………………………………………………… 8-1
BEILAGE 1 – “EG” KONFORMITÄTSERKLÄRUNG
1

BITTE BEACHTEN SIE:

• Dies ist das gleiche Handbuch, das von den Händlern zur Diagnose und Fehlerbehebung Ihres Fahrzeugs verwendet wird
• Sie werden auf die Download-Seite weitergeleitet, sobald der Kauf abgeschlossen ist. Der gesamte Zahlungs- und Downloadvorgang dauert zwischen 2 und 5 Minuten
• Benötigen Sie weitere Service-/Reparatur-/Teilehandbücher, wenden Sie sich bitte an [email protected]. Wir haben immer noch 50.000 nicht gelistete Handbücher

S.V
