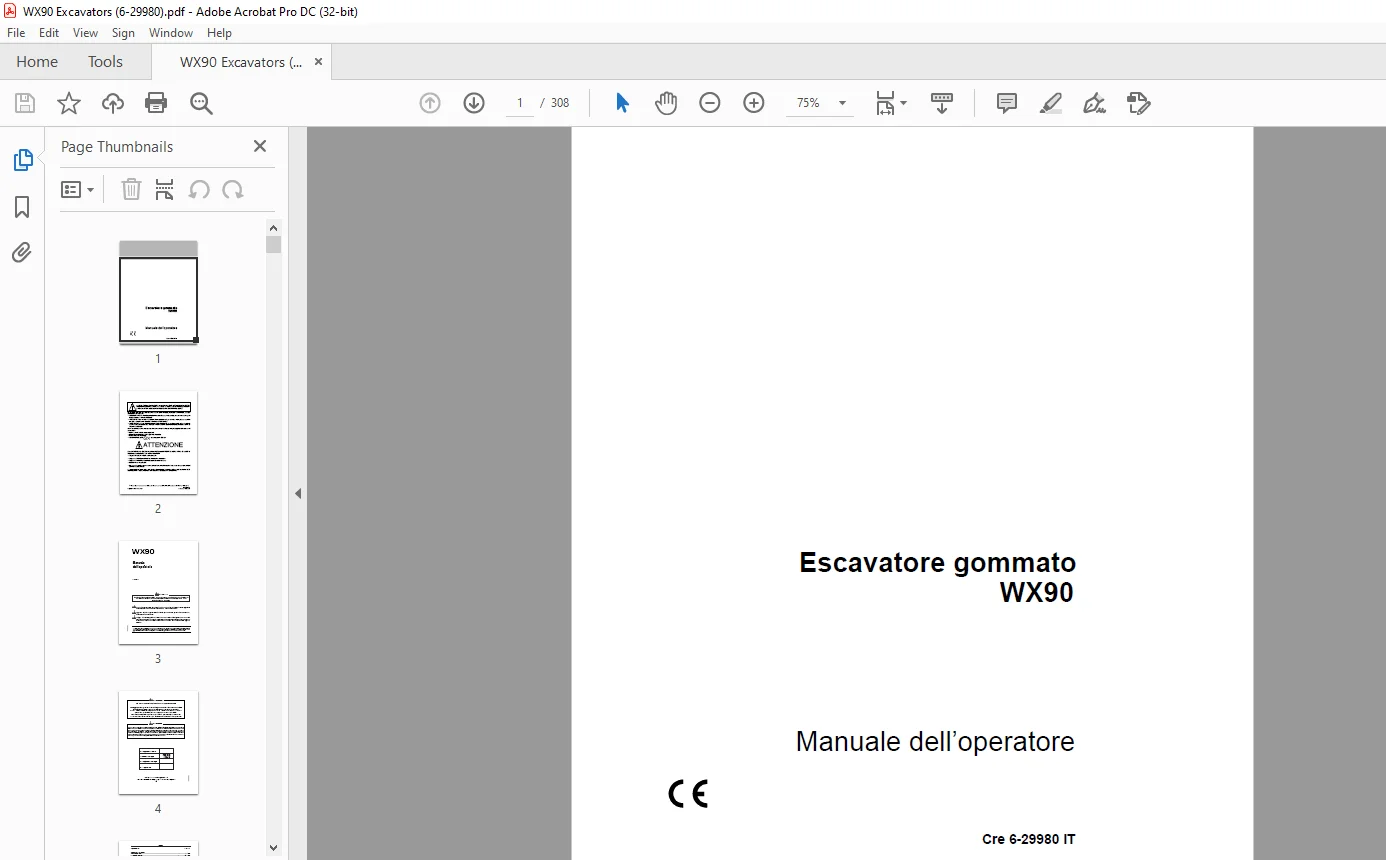

IMMAGINI ANTEPRIMA DEL MANUALE:

DESCRIZIONE:

Case WX90 Escavatore gommato Manuale dell’operatore 6-29980 IT – PDF DOWNLOAD (Italian)

GENERALITÁ
Leggere attentamente il Manuale delle Istruzioni per I’Uso
e la Manutenzione prima di procedere alle operazioni di
avviamento, impiego, manutenzione, rifornimento
combustibile o altri interventi sulla macchina.
Leggere attentamente la spiegazione di ogni targa di
sicurezza nella apposita sezione di questo manuale,
prima di procedere alle operazioni di avviamento,
impiego, manutenzione, rifornimenti o altri interventi sulla
macchina.
Le targhe di sicurezza applicate sulla macchina sono di
colore codificato giallo con bordo nero per i punti ai quali
si deve prestare ATTENZIONE e la cui inosservanza
potrebbe creare situazioni di PERICOLO grave per
l’incolumità degli operatori addetti alla macchina.
Sono di colore codificato bianco con scritta nera e bordo
rosso le targhe che indicano DIVIETO.
Conoscere il preciso significato di ogni targa di sicurezza
è un requisito indispensabile per ogni operatore addetto
alla macchina, questo diminuisce considerevolmente la
possibilità di incidenti e infortuni sul lavoro.
Non permettere alle persone non autorizzate di riparare
od eseguire la manutenzione a questa macchina.
Non indossare anelli, orologi da polso, gioielli, capi di vestiario
slacciati o penzolanti quali, ad esempio, cravatte,
indumenti strappati, sciarpe, giacche sbottonate o bluse
con chiusure lampo aperte che possono impigliarsi nelle
parti in movimento. Si consiglia, invece, di usare capi approvati
ai fini anti-infortunistici, ad esempio: elmetti,
scarpe antiscivolo, guantoni, cuffie antirombo, occhiali di
sicurezza, giubbotti catarifrangenti e respiratori, quando il
lavoro lo richieda. Consultare il datore di lavoro circa le
prescrizioni di sicurezza vigenti ed i dispositivi antiinfortunistici.
Tenere il comparto operatore, i piani dei gradini, i
mancorrenti ed i maniglioni di appiglio sempre puliti e
liberi da qualsiasi oggetto estraneo o traccia di olio,
grasso, fango o neve, per ridurre al minimo ogni rischio di
scivolare od inciampare. Pulire la suola delle scarpe
rimuovendo fango o grasso prima di usare la macchina.
Non scendere o salire sulla macchina saltando. Tenere
sempre entrambe le mani e un piede od entrambi i piedi
ed una mano appoggiati sui gradini ed ai mancorrenti.
Non servirsi dei comandi o delle tubazioni flessibili come
appigli: questi componenti sono mobili e non offrono un
appoggio stabile. Inoltre, lo spostamento involontario di un
comando può provocare il movimento accidentale della
macchina o dell’attrezzatura.
Non tentare mai di far funzionare la macchina od usare i
suoi attrezzi da qualsiasi posizione che non sia quella a
sedere del posto di guida. In ogni circostanza stare sempre
con la testa, il corpo, gli arti, le mani ed i piedi entro il
comparto di guida per ridurre al minimo le possibilità di
esporsi agli eventuali pericoli esterni.
Fare attenzione alle eventuali condizioni di scivolosità
degli scalini, delle maniglie ed appigli, nonché del terreno
intorno alla macchina. Indossare sempre stivali o scarpe
anti-infortunistiche aventi le suole in materiale altamente
anti-sdrucciolevole.
Scendere dalla macchina soltanto quando è completamente
ferma.
Controllare sempre le limitazioni in altezza, larghezza e
peso che possono essere presenti nell’area di lavoro ed
assicurarsi che la macchina non superi queste
limitazioni.
Assicurarsi dell’esatto percorso degli impianti del gas,
delI’acqua, del telefono, delle fognature, delle linee
elettriche sia delle aeree sotterranee e di tutti gli altri
possibili ostacoli.
Tali percorsi devono essere opportunamente delimitati
dalle autorità competenti. Richiedere, se necessario, I’interruzione
del servizio o lo spostamento dei suddetti
impianti prima di iniziare il lavoro.
Si deve conoscere la capacità di lavoro della macchina.
Prevedere lo spazio per la rotazione della parte
posteriore della torretta circondando la zona con
transenne per impedire I’entrata.
Non superare la capacità di sollevamento della
macchina.
Rimanere entro i limiti indicati dalla tabella della capacità
di carico prevista sulla macchina.
AVVIAMENTO
Non avviare o mettere in moto una macchina in
avaria. Fare un giro d’ispezione attorno alla macchina
prima di salire. Prima di usare la macchina, occorre
accertarsi che qualsiasi eventuale condizione pericolosa
per la sicurezza sia stata opportunamente eliminata.
Controllare che i comandi sterzo e l’attrezzo siano in
posizione di neutro e che la leva di sicurezza sia in
posizione di blocco prima di avviare la macchina.
Avvertire i responsabili della manutenzione di ogni
eventuale irregolarità di funzionamento di particolari o
impianti.
Prima di mettere in moto la macchina verificare, regolare
e bloccare in posizione il sedile, in modo da assicurare
la massima confortevolezza di guida ed agibilità dei
comandi. Prima di azionare la macchina o la sua
attrezzatura, accertarsi che le persone presenti siano
fuori dal raggio d’azione della macchina stessa. Suonare
l’avvisatore acustico.
Rispettare le segnalazioni manuali, le segnalazioni di
sicurezza ed i segnali.
A causa della presenza di fluidi infiammabili non
controllare mai il livello o fare rifornimento di
combustibile, caricare le batterie od usare il liquido di
avviamento in presenza di materiali fumanti, fiamme
aperte o scintille.
Assicurarsi che non vi siano persone nella zona di lavoro
dell’escavatore prima di avviare la macchina, far ruotare
la torretta od effettuare spostamenti in qualsiasi
direzione.
Regolare tutti gli specchi retrovisori per la visibilità della
zona retrostante della macchina.
Assicurarsi che la velocità del motore sia adeguata al
lavoro che si esegue.
Se i comandi od altri impianti idraulici risultano irregolari
nella corsa o anomali nella risposta, far controllare la
macchina per la presenza di aria nell’impianto. La
presenza di aria in questi impianti potrebbe provocare
dei movimenti non corretti con conseguenti possibilità di
incidenti. Vedere sul Manuale delle Istruzioni per l’Uso e
la Manutenzione quali provvedimenti devono essere
adottati.

SOMMARIO:

Case WX90 Escavatore gommato Manuale dell’operatore 6-29980 IT – PDF DOWNLOAD (Italian)19401 6-29980 IT
NORME DI SICUREZZA
Norme di sicurezza ……………………………………………………………………………………………………………….. S3/S38
Targhe di sicurezza ……………………………………………………………………………………………………………… S39/S48
INTRODUZIONE
Premessa ………………………………………………………………………………………………………………………………………3
Componenti principali dell’escavatore gommato con braccio monoblocco ………………………………………………4
Componenti principali dell’escavatore gommato con braccio triplice articolazione……………………………………5
Componenti principali dell’escavatore gommato con braccio scavo laterale ……………………………………………6
Dati di identificazione ………………………………………………………………………………………………………………………7
Targa riassuntiva delle operazioni di manutenzione …………………………………………………………………………….9
CARATTERISTICHE
Motore – Impianto elettrico – Impianto idraulico – Trasmissione – Rotazione torretta – Comandi – Assali …….13
Impianto frenante – Impianto sterzante – Pneumatici – Rifornimenti – Pesi operativi ………………………………..14
Dimensioni (versione braccio monoblocco) ………………………………………………………………………………………15
Prestazioni di scavo (versione braccio monoblocco) ………………………………………………………………………….16
Dimensioni (versione braccio triplice articolazione) ……………………………………………………………………………17
Prestazioni di scavo (versione braccio triplice articolazione) ……………………………………………………………….18
Dimensioni (versione braccio scavo laterale)…………………………………………………………………………………….19
Prestazioni di scavo (versione braccio scavo laterale) ……………………………………………………………………….20
Prestazioni di scavo (versione braccio monoblocco con benna mordente) …………………………………………..21
Prestazioni di scavo (versione triplice articolazione con benna mordente) …………………………………………….22
Benne rovescie …………………………………………………………………………………………………………………………….23
Livelli di rumorosità ……………………………………………………………………………………………………………………….24
Livello di vibrazioni trasmesse all’operatore ………………………………………………………………………………………24
NORME DI USO
Avvertenza di sicurezza per l’uso della macchina …………………………………………………………………………27
Istruzioni preliminari e primo periodo d’uso …………………………………………………………………………………28
Istruzioni preliminari ………………………………………………………………………………………………………………………28
Primo periodo d’uso ………………………………………………………………………………………………………………………29
Comandi e strumenti …………………………………………………………………………………………………………………..30
Immobiliser (antifurto) ……………………………………………………………………………………………………………………31
Leva di sicurezza ………………………………………………………………………………………………………………………….32
Comando fermo rotazione torretta …………………………………………………………………………………………………..33
Commutatore d’avviamento ……………………………………………………………………………………………………………34
Pedale comando traslazione …………………………………………………………………………………………………………..35
Manipolatore sinistro ……………………………………………………………………………………………………………………..36
Comando avvisatore acustico …………………………………………………………………………………………………………39
Manipolatore destro ………………………………………………………………………………………………………………………40
Pedale comando freno …………………………………………………………………………………………………………………..41
Volante guida ……………………………………………………………………………………………………………………………….42
Pannello colonna sterzo ………………………………………………………………………………………………………………43
Leve comando marce idrauliche ……………………………………………………………………………………………………..44
Commutatore indicatori direzione, commutatore fari ………………………………………………………………………….45
Comando avvisatore acustico …………………………………………………………………………………………………………45
Commutatore freni, bloccaggio assale ……………………………………………………………………………………………..46
Interruttore luci d’emergenza ………………………………………………………………………………………………………….48
Interruttore tergicristallo …………………………………………………………………………………………………………………48
Interruttore blocco servocomandi …………………………………………………………………………………………………….48
ARGOMENTO PAGINA
INDICE
19401 6-29980 IT
ARGOMENTO PAGINA
Interruttore dispositivo antiribaltamento ……………………………………………………………………………………………49
Interruttore lampada rotante……………………………………………………………………………………………………………49
Leva regolazione colonna sterzo …………………………………………………………………………………………………….49
Quadro pannello colonna sterzo ……………………………………………………………………………………………………..50
Radio e orologio digitale ……………………………………………………………………………………………………………..50
Comandi sul frontalino …………………………………………………………………………………………………………………..51
Procedura per sintonia AM/FM ……………………………………………………………………………………………………….51
Contaore …………………………………………………………………………………………………………………………………….53
Pannello portastrumenti laterale destro e pannello manipolatore destro ……………………………………….53
Modulo di controllo ………………………………………………………………………………………………………………………..54
Pannello interruttori ……………………………………………………………………………………………………………………….58
Comando acceleratore manuale ……………………………………………………………………………………………………..62
Accendisigari ………………………………………………………………………………………………………………………………..62
Posacenere ………………………………………………………………………………………………………………………………….62
Comando selezione tipo di sterzatura ………………………………………………………………………………………………63
Pulsante E (economy – economia) …………………………………………………………………………………………………..64
Plafoniera interna ………………………………………………………………………………………………………………………..64
Posto operatore…………………………………………………………………………………………………………………………..65
Regolazione sedile operatore …………………………………………………………………………………………………………65
Cintura di sicurezza ……………………………………………………………………………………………………………………….66
Cabina ………………………………………………………………………………………………………………………………………..67
Impianto di riscaldamento e ventilazione ………………………………………………………………………………………….67
Comandi di riscaldamento / ventilazione…………………………………………………………………………………………..67
Condizionatore ……………………………………………………………………………………………………………………………..68
Consigli per l’utilizzo ottimale del condizionatore ……………………………………………………………………………….69
Porta……………………………………………………………………………………………………………………………………………70
Parabrezza e finestrini …………………………………………………………………………………………………………………..71
Uscita di emergenza ……………………………………………………………………………………………………………………..72
Tergicristallo …………………………………………………………………………………………………………………………………72
Lavacristallo …………………………………………………………………………………………………………………………………72
Ubicazione eventuale estintore ……………………………………………………………………………………………………….73
Punti di appiglio …………………………………………………………………………………………………………………………….74
Specchi ……………………………………………………………………………………………………………………………………….75
Accessori ……………………………………………………………………………………………………………………………………76
Lama/piedi stabilizzatori …………………………………………………………………………………………………………………76
Uso della macchina …………………………………………………………………………………………………………………….77
Rifornimento combustibile ………………………………………………………………………………………………………………78
Commutatore di avviamento …………………………………………………………………………………………………………..79
Verifiche prima dell’avviamento motore ……………………………………………………………………………………………79
Avviamento motore ……………………………………………………………………………………………………………………….81
Verifiche dopo l’avviamento motore …………………………………………………………………………………………………82
Avviamento motore dopo lunga inattività ………………………………………………………………………………………….83
Avviamento di emergenza con batterie ausiliarie……………………………………………………………………………….84
Arresto del motore…………………………………………………………………………………………………………………………85
Pedale comando di traslazione ……………………………………………………………………………………………………….86
INDICE
19401 6-29980 IT
Norme per la marcia…………………………………………………………………………………………………………………….87
Circolazione su strada……………………………………………………………………………………………………………………87
Omologazione italiana per la circolazione su strada …………………………………………………………………………..88
Precauzioni per traslazione su terreni in pendenza ……………………………………………………………………………94
Impiego della macchina……………………………………………………………………………………………………………….96
Norme principali di impiego …………………………………………………………………………………………………………….97
Precauzioni per l’impiego ……………………………………………………………………………………………………………..101
Installazione benna ……………………………………………………………………………………………………………………..103
Leva di sicurezza ………………………………………………………………………………………………………………………..104
Manipolatori………………………………………………………………………………………………………………………………..105
Preriscaldamento macchina ………………………………………………………………………………………………………….106
Pulsante A/I ………………………………………………………………………………………………………………………………..107
Comando acceleratore manuale ……………………………………………………………………………………………………108
Pulsante E (economy – economia) …………………………………………………………………………………………………108
Rimozione dell’escavatore ……………………………………………………………………………………………………………109
Sensore di velocità ………………………………………………………………………………………………………………………111
Parcheggio della macchina …………………………………………………………………………………………………………..112
Procedura di abbassamento braccio di sollevamento in emergenza …………………………………………………..113
Trasporto su strada …………………………………………………………………………………………………………………..115
Norme per il trasporto ………………………………………………………………………………………………………………….115
Norme per il carico/scarico della macchina sul carrellone …………………………………………………………………115
Carico della macchina sul carrellone ……………………………………………………………………………………………..116
Scarico della macchina dal carrellone …………………………………………………………………………………………….117
Trasporto marittimo …………………………………………………………………………………………………………………..118
Sollevamento macchina per trasporto marittimo ………………………………………………………………………………118
Precauzioni per climi freddi ……………………………………………………………………………………………………….119
Movimentazione carichi sospesi ………………………………………………………………………………………………..120
Valvole anticaduta braccio con sensore antiribaltamento (variante a richiesta) ……………………………………122
Schema per lettura tabella carichi sollevabili posta all’interno della cabina ………………………………………….122
Tabella carichi sollevabili con benna………………………………………………………………………………………………123
Tabella carichi sollevabili al perno attacco benna …………………………………………………………………………….124
Lunga inattivita’ della macchina …………………………………………………………………………………………………125
Riutilizzo della macchina dopo lunga inattività …………………………………………………………………………………126
Smantellamento della macchina…………………………………………………………………………………………………127
MANUTENZIONE
Avvertenze di sicurezza per la manutenzione………………………………………………………………………………….131
Note generali …………………………………………………………………………………………………………………………….132
Verificare regolarmente il contaore ………………………………………………………………………………………………..133
Targa riassuntiva operazioni di manutenzione…………………………………………………………………………………133
Preparare la macchina per la manutenzione …………………………………………………………………………………..134
Cofano e sportelli di accesso ………………………………………………………………………………………………………..135
Controllo visivo esterno …………………………………………………………………………………………………………….137
Controlli prima di iniziare il lavoro giornaliero…………………………………………………………………………….138
Olio motore …………………………………………………………………………………………………………………………………138
ARGOMENTO PAGINA
Impianto di raffreddamento motore ………………………………………………………………………………………………..140
Olio impianto idraulico ………………………………………………………………………………………………………………….141
Serbatoio combustibile (scarico condensa) …………………………………………………………………………………….142
Serbatoio combustibile (controllo del livello e rifornimento) ……………………………………………………………….143
Condizionatore aria ……………………………………………………………………………………………………………………..144
Vaschetta liquido lavavetro …………………………………………………………………………………………………………..145
Cinghie di comando …………………………………………………………………………………………………………………….146
Tabella generale manutenzione e lubrificazione macchina ………………………………………………………….147
Ogni 10 ore di lavoro ……………………………………………………………………………………………………………………148
Ogni 250 ore di lavoro ………………………………………………………………………………………………………………….152
Ogni 500 ore di lavoro ………………………………………………………………………………………………………………….173
Ogni 1000 ore di lavoro ………………………………………………………………………………………………………………..187
Ogni 2000 ore di lavoro ………………………………………………………………………………………………………………..188
Ogni 2500 ore di lavoro ………………………………………………………………………………………………………………..194
Quando necessario ……………………………………………………………………………………………………………………..197
LUBRIFICAZIONI
Tabella dei rifornimenti………………………………………………………………………………………………………………209
IMPIANTO ELETTRICO
Generalità………………………………………………………………………………………………………………………………….213
Fusibili ………………………………………………………………………………………………………………………………………213
DIAGNOSI INCONVENIENTI
Motore ……………………………………………………………………………………………………………………………………….219
Impianto elettrico …………………………………………………………………………………………………………………………223
Manipolatori………………………………………………………………………………………………………………………………..225
Freni ………………………………………………………………………………………………………………………………………….226
Sterzo ………………………………………………………………………………………………………………………………………..227
Impianto idraulico ………………………………………………………………………………………………………………………..228
VARIANTI A RICHIESTA
Martello idraulico ………………………………………………………………………………………………………………………233
Scelta e montaggio del martello idraulico ……………………………………………………………………………………….233
Precauzioni da osservare per l’utilizzo del martello idraulico ……………………………………………………………..233
Uso del martello idraulico ……………………………………………………………………………………………………………..236
Intervallo sostituzione olio idraulico ed elemento filtrante…………………………………………………………..237
Punta dente benna rovescia ………………………………………………………………………………………………………238
Olio idraulico biodegradabile……………………………………………………………………………………………………..240
Targa riassuntiva delle operazioni di manutenzione …………………………………………………………………………241
Pinza demolitrice……………………………………………………………………………………………………………………….242
Scelta e montaggio della pinza demolitrice ……………………………………………………………………………………..242
Precauzioni da osservare per l’utilizzo della pinza demolitrice …………………………………………………………..242
Uso ……………………………………………………………………………………………………………………………………………244
Impianto rotazione attrezzo………………………………………………………………………………………………………..245
Utilizzo dell’impianto rotazione attrezzo ………………………………………………………………………………………….245
Pompa travaso combustibile ……………………………………………………………………………………………………..246

NOTARE CHE:

• Questo è lo stesso manuale utilizzato dalle CONCESSIONARIE per la MANUTENZIONE del tuo veicolo.
• Il manuale può essere tutto tuo – Una volta completato il pagamento, verrai indirizzato alla pagina di download da dove potrai scaricare il manuale. Tutto in 2-5 minuti!!
• Hai bisogno di qualsiasi altro manuale di assistenza / riparazione / parti, non esitare a contattarci all’indirizzo heydownloadss @gmail.com. Potremmo sorprenderti con una bella offerta

K.I
