EINFÜHRUNG
Die Radbagger WX95 – WX125 sind Hydraulikmaschinen.
Sie bestehen wesentlich aus einem Unterwagen mit
Rädern, auf dem ein Schwenkgetriebe installiert ist,
das mit dem Oberwagen gekuppelt ist.
Der Oberwagen unterstützt die Vorderausrüstung,
den Motor, die hydraulischen Bestandteile, die
Kabine, den Kraftstofftank und das Gegengewicht.
Wenn der Bediener die Steuerungen (hydraulische
Steuerhebel und -Pedale) betätigt, saugen die
hydraulischen Pumpen, die vom Motor gedreht werden,
Öl aus dem Tank und leiten es zum Steuerventil.
Das Steuerventil leitet das Öl weiter zu den
entsprechenden Benutzern.
Eine Kühlanlage haltet die hydraulische Flüssigkeit bei
einer normalen Betriebstemperatur.
BESTIMMUNGSGEMÄßE
VERWENDUNG
Die Maschine ist nach dem Stand der Technik und
den anerkannten sicherheitstechnischen Regeln
gebaut.
Die Maschine nur in technisch einwandfreiem
Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewußt unter Beachtung der Betriebsanleitung
benutzen. Insbesondere Störungen, die Sicherheit
beeinträchtigen können, umgehend beseitigen
(lassen).
Der Bagger ist für das Graben und Laden (mit Löffel
oder Greifer), das Planieren (mit Planierschild, wenn
eingebaut) und für die Verwendung vom Hydraulikhammer
zur Brechung von Zement oder anderen
Festmaterialien bestimmt.

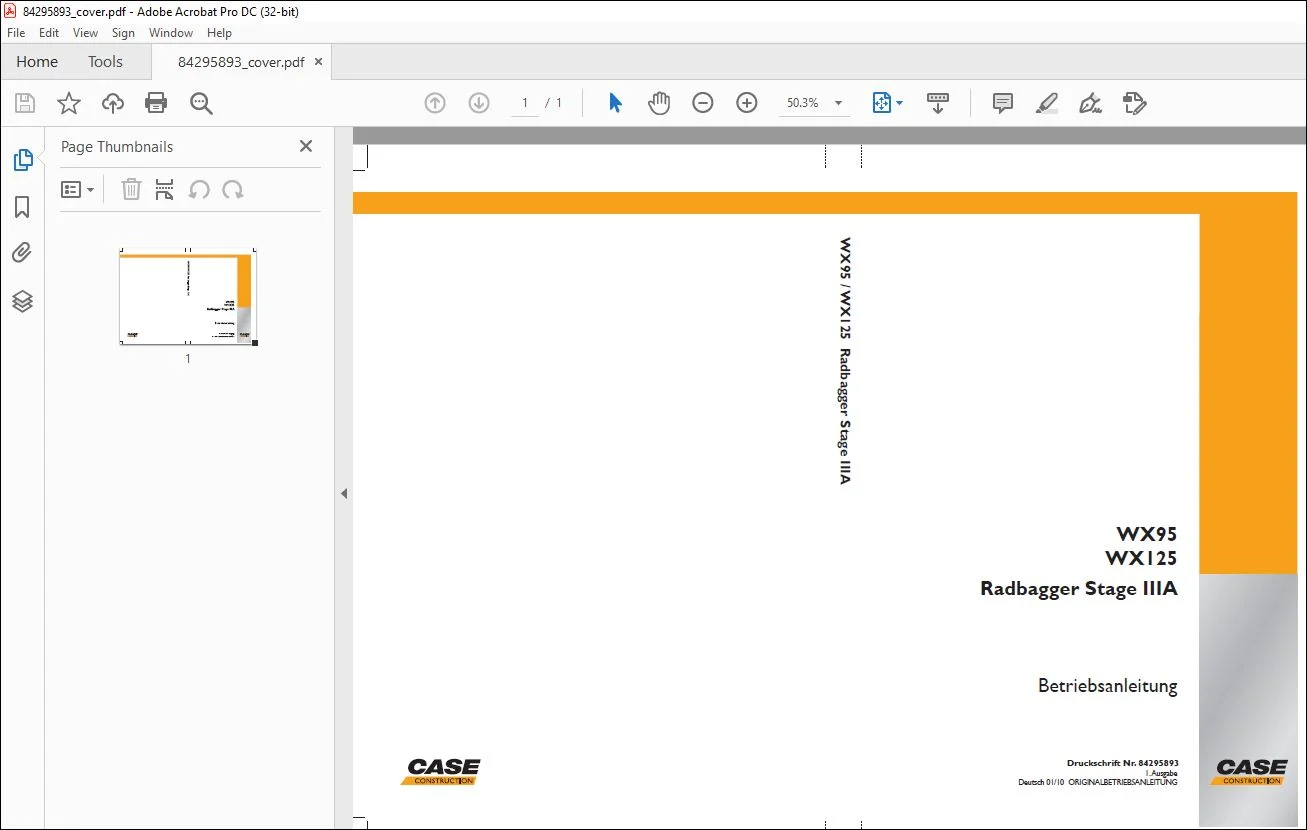

BILDER VORSCHAU DES HANDBUCHS:

INHALTSVERZEICHNIS:

Case WX95 WX125 Radbagger Stage IIIA Betriebsanleitung 84295893 – PDF DOWNLOAD (German)

ABSCHNITT 1
EINFÜHRUNG, SICHERHEIT, ABZIEHBILDER UND HANDZEICHEN …………………………………………….. 1-1
EINFÜHRUNG…………………………………………………………………………………………………………………………. 1-1
BESTIMMUNGSGEMÄßE VERWENDUNG………………………………………………………………………………. 1-1
SICHERHEITSHINWEISE …………………………………………………………………………………………………………. 1-3
ALLGEMEINE SICHERHEITSHINWEISE…………………………………………………………………………………. 1-3
SCHUTZSTRUKTUR FÜR DEN BEDIENER …………………………………………………………………………….. 1-4
VOR DEM EINSATZ DER MASCHINE …………………………………………………………………………………….. 1-5
BETRIEB DER MASCHINE…………………………………………………………………………………………………….. 1-6
BESTANDTEILE DES MOBILBAGGERS…………………………………………………………………………………… 1-23
SICHERHEITSHINWEISSCHILDER …………………………………………………………………………………………. 1-24
POSITION DER SICHERHEITSHINWEISSCHILDER ………………………………………………………………. 1-24
IDENTIFIZIERUNGSSCHILDER ………………………………………………………………………………………………. 1-30
SCHALLPEGEL (2000/14/EG) …………………………………………………………………………………………………. 1-31
VIBRATIONSPEGEL DEM FAHRER ÜBERMITTELT …………………………………………………………………. 1-32
ZUSAMMENFASSUNGSPLATTE FÜR WARTUNGSBETRIEBE………………………………………………….. 1-33
ABSCHNITT 2
BEDIENELEMENTE UND INSTRUMENTE……………………………………………………………………………………. 2-1
SICHERHEITSHEBEL……………………………………………………………………………………………………………. 2-2
OBERWAGEN SCHWENKSPERRE STEUERUNG …………………………………………………………………… 2-3
FAHRWERK STEUERPEDAL…………………………………………………………………………………………………. 2-4
LINKER STEUERHEBEL ……………………………………………………………………………………………………….. 2-4
STEUERHEBEL, RECHTS……………………………………………………………………………………………………… 2-6
LENKMODUS WAHLSTEUERUNG (ZUSÄTZLICH)…………………………………………………………………… 2-8
LENKRAD…………………………………………………………………………………………………………………………… 2-11
BREMSPEDAL STEUERUNG……………………………………………………………………………………………….. 2-11
HYDRAULIKHAMMER-STEUERPEDAL (ZUSÄTZLICH) ………………………………………………………….. 2-12
STEUERPEDAL FÜR GELENKARM – SCHWINGUNG / STELLUNG…………………………………………. 2-12
LENKSÄULEBRETT…………………………………………………………………………………………………………….. 2-14
INSTRUMENTENBRETT………………………………………………………………………………………………………. 2-19
RECHTE SEITLICHE INSTRUMENTENKONSOLE………………………………………………………………….. 2-28
HEIZUNG UND KLIMAANLAGE (ZUSÄTZLICH)……………………………………………………………………… 2-32
KONSOLE DES LINKEN STEUERHEBELS ……………………………………………………………………………. 2-35
RADIO (ZUSÄTZLICH)…………………………………………………………………………………………………………. 2-36
FAHRERSITZ ………………………………………………………………………………………………………………………… 2-38
EINSTELLEN DES FAHRERSITZES ……………………………………………………………………………………… 2-38
SICHERHEITSGURT………………………………………………………………………………………………………………. 2-39
KABINE…………………………………………………………………………………………………………………………………. 2-40
KLAPPE……………………………………………………………………………………………………………………………… 2-40
FRONTSCHEIBEN UND FENSTER……………………………………………………………………………………….. 2-41
KABINE ZUBEHÖRTEILE …………………………………………………………………………………………………….. 2-42
FLUCHTWEGE……………………………………………………………………………………………………………………. 2-43
RÜCKSPIEGEL …………………………………………………………………………………………………………………… 2-43
HALTEGRIFFE ……………………………………………………………………………………………………………………. 2-44
HAUBE UND ZUGANGSKLAPPEN ……………………………………………………………………………………….. 2-45
ABSCHNITT 3
BETRIEB DER MASCHINE …………………………………………………………………………………………………………. 3-1
SICHERHEITSHINWEISE FÜR DIE MASCHINEVERWENDUNG ………………………………………………….. 3-1
GESAMTHINWEISE…………………………………………………………………………………………………………………. 3-2
VERZEICHNIS
BETANKEN ………………………………………………………………………………………………………………………….. 3-2
ÜBERPRÜFUNGEN VOR MOTORANLASS……………………………………………………………………………… 3-2
ZÜNDSCHALTER………………………………………………………………………………………………………………….. 3-3
MOTOR STARTEN………………………………………………………………………………………………………………… 3-3
ÜBERPRÜFUNGEN NACH MOTORANLASS …………………………………………………………………………… 3-4
STARTEN DES MOTORS NACH LÄNGEREN STILLSTANDSZEITEN………………………………………… 3-4
HEIZUNG MIT KALTEM KLIMA ………………………………………………………………………………………………. 3-5
STARTEN DES MOTORS MIT ANLASSHILFSBATTERIEN ……………………………………………………….. 3-5
ABSTELLEN DES MOTORS…………………………………………………………………………………………………… 3-7
FAHRWERK STEUERPEDAL…………………………………………………………………………………………………. 3-8
HINWEISE FÜR DIE FAHRT……………………………………………………………………………………………………… 3-9
FAHREN AUF STRASSEN …………………………………………………………………………………………………….. 3-9
NOTABSENKUNG DER ARBEITSAUSRÜSTUNG ………………………………………………………………….. 3-14
ABSCHLEPPEN DES BAGGERS………………………………………………………………………………………….. 3-15
SICHERHEITSHEBEL………………………………………………………………………………………………………….. 3-18
STEUERHEBEL ………………………………………………………………………………………………………………….. 3-19
MASCHINE VORWÄRMUNG………………………………………………………………………………………………… 3-20
BETRIEB DER MASCHINE BEI KALTER WITTERUNG ……………………………………………………………… 3-21
BETRIEB DER MASCHINE BEI WARMER WITTERUNG……………………………………………………………. 3-22
BEWEGEN VON HÄNGENDEN LASTEN……………………………………………………………………………….. 3-23
LESESCHLÜSSEL FÜR DIE TABELLE DER ANHEBENDEN LASTEN, IN DER KABINE
BEFINDLICH ………………………………………………………………………………………………………………………. 3-25
EINBAU DES LÖFFELS……………………………………………………………………………………………………….. 3-26
TRANSPORT DER MASCHINE ……………………………………………………………………………………………….. 3-27
VORSCHRIFTEN FÜR DEN TRANSPORT …………………………………………………………………………….. 3-27
VORSCHRIFTEN FÜR DAS AUF-/ABLADEN DER MASCHINE VOM ANHÄNGER …………………….. 3-28
MASCHINE AUF ANHÄNGER LADEN …………………………………………………………………………………… 3-29
ABLADEN DER MASCHINE VOM ANHÄNGER………………………………………………………………………. 3-30
SEETRANSPORT…………………………………………………………………………………………………………………… 3-31
HEBEN DER MASCHINE FÜR DEN SEETRANSPORT …………………………………………………………… 3-31
ABSCHNITT 4
VERSORGUNGS- UND WARTUNGSPLAN…………………………………………………………………………………… 4-1
SICHERHEITSHINWEISE FÜR DIE MASCHINEVERWENDUNG ………………………………………………….. 4-1
ALLGEMEINES………………………………………………………………………………………………………………………… 4-2
REGELMÄSSIGE KONTROLLE DES BETRIEBSSTUNDENZÄHLERS ……………………………………….. 4-2
VORBEREITUNG DER MASCHINE FÜR WARTUNGSARBEITEN ……………………………………………… 4-3
SICHTPRÜFUNG DER MASCHINE VON AUSSEN ……………………………………………………………………… 4-4
TÄGLICHE PRÜFUNGEN VOR DER BETRIEBSAUFNAHME……………………………………………………….. 4-5
MOTORÖL……………………………………………………………………………………………………………………………. 4-5
HYDRAULIKÖL …………………………………………………………………………………………………………………….. 4-7
KRAFTSTOFFTANK………………………………………………………………………………………………………………. 4-8
FRONTSCHEIBEN-WASCHBEHÄLTER ………………………………………………………………………………….. 4-8
KRAFTSTOFFVORFILTER …………………………………………………………………………………………………….. 4-9
MOTORKÜHLSYSTEM………………………………………………………………………………………………………….. 4-9
SCHMIER- UND WARTUNG- GESAMTSTABELLE ……………………………………………………………………. 4-10
ALLE 100 BETRIEBSSTUNDEN………………………………………………………………………………………………. 4-11
LÖFFELGELENKE ………………………………………………………………………………………………………………. 4-11
AUSLEGER UND LÖFFELSTIEL…………………………………………………………………………………………… 4-12
STABILISATOREN ODER PLANIERSCHILD………………………………………………………………………….. 4-12
ALLE 500 BETRIEBSSTUNDEN………………………………………………………………………………………………. 4-13
KABINEN-AUßENLUFTFILTER UND UMLUFTFILTER ……………………………………………………………. 4-14
LUFTFILTER: HAUPTPATRONE…………………………………………………………………………………………… 4-16
SCHWENKGETRIEBEÖL …………………………………………………………………………………………………….. 4-17
ACHSENGETRIEBEÖL………………………………………………………………………………………………………… 4-18
VERZEICHNIS
VORDERE UND HINTERE ACHSENÖL…………………………………………………………………………………. 4-18
WECHSELGETRIEBEÖL……………………………………………………………………………………………………… 4-19
ANZUGSMOMENTE ……………………………………………………………………………………………………………. 4-19
REIFEN………………………………………………………………………………………………………………………………. 4-27
KRAFTSTOFFTANK…………………………………………………………………………………………………………….. 4-28
SCHLÄUCHE, ROHRLEITUNGEN UND BEFESTIGUNGEN…………………………………………………….. 4-29
KRAFTSTOFFSCHLÄUCHE…………………………………………………………………………………………………. 4-37
HYDRAULIKTANK……………………………………………………………………………………………………………….. 4-38
MOTORÖL UND FILTER………………………………………………………………………………………………………. 4-39
KRAFTSTOFFFILTER………………………………………………………………………………………………………….. 4-41
ÖLFILTER DER HYDRAULIKANLAGE…………………………………………………………………………………… 4-42
DREHKRANZLAGER …………………………………………………………………………………………………………… 4-44
DREHKRANZ VERZAHNUNG ………………………………………………………………………………………………. 4-45
VORDERACHSE…………………………………………………………………………………………………………………. 4-46
MOTORKÜHLSYSTEM………………………………………………………………………………………………………… 4-46
AUFLADUNG DES AKKUMULATOREN…………………………………………………………………………………. 4-48
BREMSE- UND SERVOSTEUERUNGSÖLFILTER………………………………………………………………….. 4-48
KLIMAANLAGE – ZUSÄTZLICH …………………………………………………………………………………………….. 4-50
ALLE 1000 BETRIEBSSTUNDEN…………………………………………………………………………………………….. 4-51
LUFTFILTER: HAUPTPATRONE…………………………………………………………………………………………… 4-51
ALLE 1500 BETRIEBSSTUNDEN…………………………………………………………………………………………….. 4-52
KRAFTSTOFFVORFILTER …………………………………………………………………………………………………… 4-52
STROMGENERATOR-/LÜFTERRIEMEN……………………………………………………………………………….. 4-54
ALLE 2000 BETRIEBSSTUNDEN…………………………………………………………………………………………….. 4-55
SCHWENKGETRIEBEÖL …………………………………………………………………………………………………….. 4-55
WECHSELGETRIEBEÖL……………………………………………………………………………………………………… 4-57
ACHSENÖL………………………………………………………………………………………………………………………… 4-57
MOTORKÜHLSYSTEM………………………………………………………………………………………………………… 4-59
LUFTFILTER: SICHERHEITSPATRONE………………………………………………………………………………… 4-61
ALLE 2500 BETRIEBSSTUNDEN…………………………………………………………………………………………….. 4-62
HYDRAULIKÖL …………………………………………………………………………………………………………………… 4-62
ZUSÄTZLICHE WARTUNG……………………………………………………………………………………………………… 4-66
BREMSEN – ENTLÜFTUNG………………………………………………………………………………………………….. 4-66
SICHERUNGEN – WECHSELN……………………………………………………………………………………………… 4-66
LÖFFELZAHNSPITZE – ERSETZEN………………………………………………………………………………………. 4-69
TABELLE DER FÜLLMENGEN – WX95 …………………………………………………………………………………….. 4-70
TABELLE DER FÜLLMENGEN – WX125 …………………………………………………………………………………… 4-71
ABSCHNITT 5
LAGERUNG ………………………………………………………………………………………………………………………………. 5-1
LAGERUNG DER MASCHINE………………………………………………………………………………………………… 5-1
LAGERUNG DES MOTORS……………………………………………………………………………………………………. 5-1
LAGERUNG DER BATTERIEN……………………………………………………………………………………………….. 5-2
WIEDERINBETRIEBNAHME DER MASCHINE NACH LÄNGERER STILLLEGUNG……………………… 5-2
STILLLEGUNG DER MASCHINE…………………………………………………………………………………………….. 5-2
ABSCHNITT 6
AUSRÜSTUNGEN………………………………………………………………………………………………………………………. 6-1
HYDRAULIKHAMMER ……………………………………………………………………………………………………………… 6-1
WAHL UND EINBAU EINES HYDRAULIKHAMMERS………………………………………………………………… 6-1
SICHERHEITSHINWEISE FÜR ARBEITEN MIT DEM HYDRAULIKHAMMER………………………………. 6-1
HYDRAULIKHAMMER STEUERUNG………………………………………………………………………………………. 6-4
ABRISSZANGE ……………………………………………………………………………………………………………………….. 6-5
AUSWAHL UND MONTAGE DER BETONSCHERE ………………………………………………………………….. 6-5
SICHERHEITSHINWEISE FÜR ARBEITEN MIT DER BETONSCHERE ………………………………………. 6-5
VERZEICHNIS
STEUERUNG BETONSCHERE………………………………………………………………………………………………. 6-7
WARTUNGSINTERVALLE FÜR HYDRAULIKÖL UND FILTERPATRONEN…………………………………. 6-8
AUSRÜSTUNG SCHWENKANLAGE………………………………………………………………………………………….. 6-9
AUSRÜSTUNG SCHWENKSTEUERUNG………………………………………………………………………………… 6-9
ANLAGE DES SCHALENGREIFERS………………………………………………………………………………………… 6-10
STEUERUNG DES SCHALENGREIFERS ……………………………………………………………………………… 6-10
BETANKUNGSPUMPE …………………………………………………………………………………………………………… 6-11
ABSCHNITT 7
DATEN UND TECHNISCHE ANGABEN ……………………………………………………………………………………….. 7-1
WX95 – TECHNISCHE DATEN ……………………………………………………………………………………………….. 7-1
WX125 – TECHNISCHE DATEN ……………………………………………………………………………………………… 7-3
BETRIEBSGEWICHTE……………………………………………………………………………………………………………… 7-5
WX95 – BETRIEBSGEWICHTE……………………………………………………………………………………………….. 7-5
WX125 – BETRIEBSGEWICHTE……………………………………………………………………………………………… 7-5
GRABLEISTUNG……………………………………………………………………………………………………………………… 7-6
WX95 – LÖFFELSTIELLEISTUNG …………………………………………………………………………………………… 7-6
WX125 – LÖFFELSTIELLEISTUNG …………………………………………………………………………………………. 7-7
TRANSPORTABMESSUNGEN………………………………………………………………………………………………….. 7-8
WX95 – TRANSPORTABMESSUNGEN……………………………………………………………………………………. 7-8
WX95 – TRANSPORTABMESSUNGEN MIT SCHALENGREIFER ………………………………………………. 7-9
WX125 – TRANSPORTABMESSUNGEN………………………………………………………………………………… 7-10
WX125 – TRANSPORTABMESSUNGEN MIT SCHALENGREIFER …………………………………………… 7-11
LÖFFELTYP IN FUNKTION DES LÖFFELSTIELS……………………………………………………………………… 7-12
WX95 – LÖFFEL ………………………………………………………………………………………………………………….. 7-12
WX125 – LÖFFEL ………………………………………………………………………………………………………………… 7-13
BEILAGE 1 – “EG” KONFORMITÄTSERKLÄRUNG

BITTE BEACHTEN SIE:

• Dies ist das gleiche Handbuch, das von den Händlern zur Diagnose und Fehlerbehebung Ihres Fahrzeugs verwendet wird
• Sie werden auf die Download-Seite weitergeleitet, sobald der Kauf abgeschlossen ist. Der gesamte Zahlungs- und Downloadvorgang dauert zwischen 2 und 5 Minuten
• Benötigen Sie weitere Service-/Reparatur-/Teilehandbücher, wenden Sie sich bitte an [email protected]. Wir haben immer noch 50.000 nicht gelistete Handbücher

S.V
