CONSIGNES DE SECURITE NOTES GENERALES
Lisez attentivement l’Utilisation et Entretien avant
d’effectuer toute mise en marche, toute utilisation, tout
entretien, tout ravitaillement en combustible ou toute
autre opération sur l’engin.
Lisez et respectez toutes les consignes de sécurité
reportées sur l’engin avant de le mettre en marche et
avant d’effectuer tout ravitaillement, toute réparation et
tout entretien.
Les plaques de sécurité, fixées sur l’engin, sont caractérisées
par un code de couleur jaune avec un bord noir
pour les points où il faut prêter une ATTENTION particulière
et le manque de respect pour elles, peut représenter
un DANGER grave pour les opérateurs qui
utilisent l’engin.
Les plaques d’INTERDICTION ont un code de couleur
blanche avec un bord rouge et une écriture noire.
Il est indispensable que l’opérateur travaillant sur l’engin
connaisse parfaitement la signification de chaque plaque
de sécurité afin de réduire considérablement le risque
d’accident et de lésion sur le lieu de travail.
Ne permettez jamais à du personnel non-autorisé
d’intervenir sur l’engin. Ne portez aucune bague, aucun
bracelet-montre, bijou ou vêtement lâche ou pendant
tel que cravate, vêtement déchiré, écharpe, veste
déboutonnée ou avec la fermeture à glissière ouverte
qui pourrait se prendre dans des éléments en mouvement.
Portez, au contraire, un équipement adéquat de
sécurité, par exemple: casques, chaussures de sécurité,
lunettes de sécurité ou masques, gros gants, vestes
réfléchissantes, protections pour les oreilles et
masques où cela est nécessaire.
Consultez votre employeur pour connaître les consignes
de sécurité en vigueur et les dispositifs de protection
existants contre les accidents. Gardez le poste de
conduite, les marches, les poignées et les leviers toujours
bien propres et dégagés de tout objet étranger et
de traces d’huile, de graisse, de boue ou de neige afin
de réduire les risques de trébuchement et de chute.
Enlevez toute trace de boue ou de graisse sur la
semelle de vos chaussures avant de monter à bord de
l’engin.

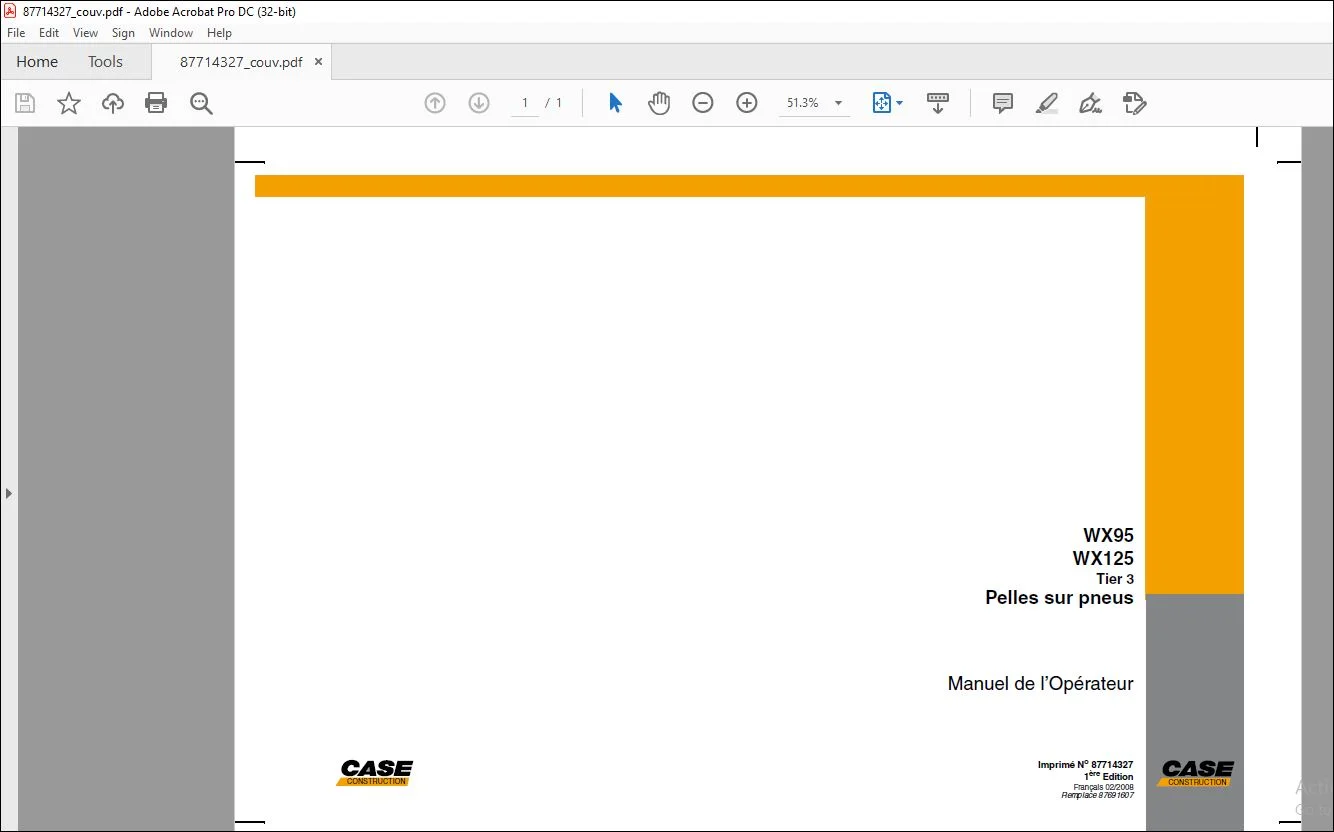

APERÇU DES IMAGES DU MANUEL :

TABLE DES MATIÈRES:

Case WX95 WX125 UTILISATION ET ENTRETIEN 87714327 – PDF DOWNLOAD (French)

CONSIGNES DE SECURITE ……………………………………………………………………………………………………….. 1-1
CONSIGNES DE SECURITE NOTES GENERALES…………………………………………………………………….. 1-3
DEMARRAGE……………………………………………………………………………………………………………………….. 1-3
FONCTIONNEMENT……………………………………………………………………………………………………………… 1-4
ARRET…………………………………………………………………………………………………………………………………. 1-7
ENTRETIEN …………………………………………………………………………………………………………………………. 1-7
PLAQUES D’IDENTIFICATION DES COMPOSANTS………………………………………………………………. 1-12
PLAQUES DE SECURITE……………………………………………………………………………………………………….. 1-37
POSITION DES PLAQUES …………………………………………………………………………………………………… 1-37
SECTION 2
CARACTERISTIQUES………………………………………………………………………………………………………………… 2-1
PRELIMINAIRES ……………………………………………………………………………………………………………………… 2-3
DONNEES D’IDENTIFICATION …………………………………………………………………………………………………. 2-4
NIVEAUX DE BRUIT (2000/14/CE)…………………………………………………………………………………………….. 2-5
TABLEAU RECAPITULATIF POUR LES OPERATIONS D’ENTRETIEN…………………………………………. 2-7
PIÈCES PRINCIPALES DE LA PELLE SUR PNEUS ……………………………………………………………………. 2-8
CARACTERISTIQUES TECHNIQUES………………………………………………………………………………………… 2-9
WX95 – CARACTERISTIQUES TECHNIQUES………………………………………………………………………….. 2-9
WX125 – CARACTERISTIQUES TECHNIQUES………………………………………………………………………. 2-11
POIDS DE SERVICE………………………………………………………………………………………………………………. 2-13
WX95 – POIDS DE SERVICE………………………………………………………………………………………………… 2-13
WX125 – POIDS DE SERVICE………………………………………………………………………………………………. 2-13
PERFORMANCE DE CREUSAGE……………………………………………………………………………………………. 2-14
WX95 – PERFORMANCE DE CREUSAGE……………………………………………………………………………… 2-14
WX125 – PERFORMANCE DE CREUSAGE……………………………………………………………………………. 2-15
DIMENSIONS DE TRANSPORT………………………………………………………………………………………………. 2-16
WX95 – DIMENSIONS DE TRANSPORT………………………………………………………………………………… 2-16
WX95 – DIMENSIONS DE TRANSPORT AVEC BENNE PRENEUSE………………………………………… 2-17
WX125 – DIMENSIONS DE TRANSPORT………………………………………………………………………………. 2-18
WX125 – DIMENSIONS DE TRANSPORT AVEC BENNE PRENEUSE………………………………………. 2-19
APPLICATION DES GODETS EN FONCTION DU BALANCIER ………………………………………………….. 2-20
WX95 – GODETS…………………………………………………………………………………………………………………. 2-20
WX125 – GODETS……………………………………………………………………………………………………………….. 2-21
SECTION 3
INSTRUCTIONS D’EMPLOI…………………………………………………………………………………………………………. 3-1
AVERTISSEMENTS DE SECURITE POUR L’EMPLOI DE L’ENGIN ………………………………………………. 3-3
COMMANDES ET INSTRUMENTS…………………………………………………………………………………………….. 3-4
LEVIER DE SECURITE………………………………………………………………………………………………………….. 3-5
COMMANDE ARRET ROTATION TOURELLE………………………………………………………………………….. 3-6
PEDALE DE COMMANDE TRANSLATION………………………………………………………………………………. 3-7
MANIPULATEUR GAUCHE ……………………………………………………………………………………………………. 3-7
LEVIER DE COMMANDE DROIT…………………………………………………………………………………………….. 3-9
COMMANDE SELECTION DU TYPE DE DIRECTION (EN OPTION)…………………………………………. 3-11
VOLANT …………………………………………………………………………………………………………………………….. 3-14
PEDALE COMMANDE FREIN……………………………………………………………………………………………….. 3-14
PEDALE COMMANDE MARTEAUHYDRAULIQUE – EN OPTION……………………………………………… 3-15
PÉDALE POSITIONNEMENT COMMANDE FLÈCHE ARTICULÉE ET COMMANDE
INDEX
BALANCEMENT………………………………………………………………………………………………………………….. 3-15
TABLEAU DE LA COLONNE DE DIRECTION ………………………………………………………………………… 3-17
TABLEAU DE BORD……………………………………………………………………………………………………………. 3-22
CONSOLE INSTRUMENTS LATERALE DROITE ……………………………………………………………………. 3-31
RECHAUFFEUR ET CLIMATISEUR (EN OPTION)………………………………………………………………….. 3-35
CONSOLE MANIPULATEUR GAUCHE………………………………………………………………………………….. 3-38
AUTORADIO (EN OPTION) ………………………………………………………………………………………………….. 3-39
SIEGE DE L’OPERATEUR………………………………………………………………………………………………………. 3-44
REGLAGE DU SIEGE OPERATEUR……………………………………………………………………………………… 3-44
CABINE ………………………………………………………………………………………………………………………………… 3-45
D’INSPECTION …………………………………………………………………………………………………………………… 3-45
PARE-BRISE ET FENETRES ……………………………………………………………………………………………….. 3-46
ACCESSOIRES CABINE ……………………………………………………………………………………………………… 3-47
SORTIES DE SECOURS ……………………………………………………………………………………………………… 3-48
MIROIRS ……………………………………………………………………………………………………………………………. 3-48
POINTS D’APPUI ………………………………………………………………………………………………………………… 3-49
UTILISATION DE L’ENGIN………………………………………………………………………………………………………. 3-50
RAVITAILLEMENT EN CARBURANT…………………………………………………………………………………….. 3-51
VERIFICATION AVANT LE LANCEMENT DU MOTEUR ………………………………………………………….. 3-51
INTERRUPTEUR DE DEMARRAGE ……………………………………………………………………………………… 3-52
DEMARRAGE DU MOTEUR…………………………………………………………………………………………………. 3-52
VERIFICATION APRES LE LANCEMENT DU MOTEUR………………………………………………………….. 3-53
DEMARRAGE DU MOTEUR APRES UNE LONGUE PERIODE D’ARRET …………………………………. 3-53
CHAUFFAGE DANS DES CLIMATS FROIDS …………………………………………………………………………. 3-54
DEMARRAGE DE SECOURS AVEC DES BATTERIES DE SECOURS……………………………………… 3-54
ARRET MOTEUR………………………………………………………………………………………………………………… 3-56
PEDALE DE COMMANDE TRANSLATION…………………………………………………………………………….. 3-57
NORMES POUR LA MARCHE…………………………………………………………………………………………………. 3-58
CIRCULATION ROUTIERE…………………………………………………………………………………………………… 3-58
PROCEDURE D’ABAISSEMENT D’URGENCE DE LA FLECHE……………………………………………….. 3-63
DEPLACEMENT DE LA PELLE …………………………………………………………………………………………….. 3-64
CAPTEUR DE VITESSE ………………………………………………………………………………………………………. 3-66
LEVIER DE SECURITE………………………………………………………………………………………………………… 3-67
LEVIERS DE COMMANDE …………………………………………………………………………………………………… 3-68
CHAUFFAGE DE L’ENGIN …………………………………………………………………………………………………… 3-69
COMMANDE DE L’ACCELERATEUR MANUEL ……………………………………………………………………… 3-69
BOUTON AUTO/IDLE
(AUTO/IDLE) ………………………………………………………………………………………………………………………. 3-70
BOUTON MEMOIRE (MEMORY)…………………………………………………………………………………………… 3-70
FONCTIONNEMENT DE L’ENGIN……………………………………………………………………………………………. 3-71
PRINCIPALES INSTRUCTIONS D’EMPLOI ……………………………………………………………………………. 3-72
PRECAUTIONS POUR L’EMPLOI …………………………………………………………………………………………. 3-77
STATIONNEMENT DE LA MACHINE…………………………………………………………………………………….. 3-78
PRECAUTIONS POUR LA TRANSLATION SUR DES TERRAINS EN PENTE……………………………. 3-79
MOUVEMENT DES CHARGES SUSPENDUES ……………………………………………………………………… 3-81
CLÉ DE LECTURE POUR LE TABLEAU DES CHARGES SITUÉ DANS LA CABINE ………………….. 3-83
INSTALLATION DU GODET …………………………………………………………………………………………………. 3-84
POINTE DE LA DENT DU GODET ………………………………………………………………………………………… 3-85
TRANSPORT SUR ROUTE……………………………………………………………………………………………………… 3-86
REGLES DE TRANSPORT …………………………………………………………………………………………………… 3-86
REGLES DE CHARGEMENT/DECHARGEMENT DE L’ENGIN SUR CHARIOT ………………………….. 3-87
CHARGEMENT DE LA MACHINE SUR LE PORTE-CHARS…………………………………………………….. 3-88
DECHARGEMENT DE LA MACHINE DU PORT-CHARS …………………………………………………………. 3-89
TRANSPORT PAR MER …………………………………………………………………………………………………………. 3-90
SOULEVEMENT DE L’ENGIN POUR ETRE TRANSPORTE PAR BATEAU ……………………………….. 3-90
PRECAUTIONS A PRENDRE AVEC LES CLIMATS FROIDS ……………………………………………………… 3-91
INDEX
LONGUE PERIODE D’ARRET DE L’ENGIN………………………………………………………………………………. 3-92
UTILISATION ENGIN APRES ENTREPOSAGE PROLONGE ……………………………………………………… 3-93
DEMONTAGE DE LA MACHINE………………………………………………………………………………………………. 3-93
SECTION 4
VARIATIONS SUR DEMANDE…………………………………………………………………………………………………….. 4-1
MARTEAU HYDRAULIQUE ………………………………………………………………………………………………………. 4-3
CHOIX ET MONTAGE DU MARTEAU HYDRAULIQUE……………………………………………………………… 4-3
PRECAUTIONS A PRENDRE LORS DE L’UTILISATION DU MARTEAU HYDRAULIQUE …………….. 4-3
COMMANDE MARTEAU HYDRAULIQUE………………………………………………………………………………… 4-6
CISAILLE DE DEMOLITION………………………………………………………………………………………………………. 4-7
CHOIX ET MONTAGE DE LA PINCE DE DÉMOLITION…………………………………………………………….. 4-7
PRECAUTIONS A PRENDRE LORS DE L’UTILISATION DE LA CISAILLE………………………………….. 4-7
COMMANDE DE LA CISAILLE ……………………………………………………………………………………………….. 4-9
INTERVALLE DE CHANGEMENT DE L’HUILE HYDRAULIQUE ET DE L’ELEMENT FILTRANT ….. 4-10
CIRCUIT DE ROTATION DE L’OUTIL ………………………………………………………………………………………. 4-11
COMMANDE ROTATION DE L’OUTIL……………………………………………………………………………………. 4-11
SYSTEME BENNE PRENEUSE……………………………………………………………………………………………….. 4-12
COMMANDE BENNE PRENEUSE ………………………………………………………………………………………… 4-12
POMPE DE TRANSVASEMENT DE CARBURANT…………………………………………………………………….. 4-13
PROTECTION CABINE (F.O.P.S.)……………………………………………………………………………………………. 4-14
SECTION 5
ENTRETIEN……………………………………………………………………………………………………………………………….. 5-1
PRECAUTIONS POUR L’ENTRETIEN ……………………………………………………………………………………….. 5-3
INDICATIONS GENERALES……………………………………………………………………………………………………… 5-4
VERIFIER REGULIEREMENT LE
COMPTEUR D’ HEURES……………………………………………………………………………………………………….. 5-4
PLAQUE DE RECAPITULATION DES INTERVENTIONS D’ENTRETIEN…………………………………….. 5-5
PREPARER L’ENGIN POUR L’ENTRETIEN …………………………………………………………………………….. 5-5
CAPOT ET VOLETS D’ACCES……………………………………………………………………………………………….. 5-6
CONTROLE VISUEL EXTERIEUR……………………………………………………………………………………………… 5-7
CONTROLES AVANT DE COMMENCER LA JOURNEE DE TRAVAIL …………………………………………… 5-8
HUILE MOTEUR……………………………………………………………………………………………………………………. 5-8
HUILE DU CIRCUIT HYDRAULIQUE……………………………………………………………………………………… 5-10
RESERVOIR A CARBURANT……………………………………………………………………………………………….. 5-11
RESERVOIR LAVE-GLACES………………………………………………………………………………………………… 5-11
PRE-FILTRE DE COMBUSTIBLE ………………………………………………………………………………………….. 5-12
SYSTEME DE REFROIDISSEMENT DU MOTEUR …………………………………………………………………. 5-12
TABLEAU GENERAL D’ENTRETIEN ET DE GRAISSAGE DE L’ENGIN……………………………………….. 5-13
100 HEURES DE TRAVAIL……………………………………………………………………………………………………… 5-14
ARTICULATION DE GODET…………………………………………………………………………………………………. 5-14
FLÈCHE ET BALANCIER……………………………………………………………………………………………………… 5-15
STABILISATEURS OU LAME ……………………………………………………………………………………………….. 5-15
500 HEURES DE TRAVAIL……………………………………………………………………………………………………… 5-16
FILTRES A AIR DE CIRCULATION INTERNE ET EXTERNE……………………………………………………. 5-17
FILTRE À AIR: CARTOUCHE PRINCIPALE……………………………………………………………………………. 5-19
HUILE REDUCTEUR DE ROTATION…………………………………………………………………………………….. 5-20
HUILE PONTS REDUCTEURS……………………………………………………………………………………………… 5-21
HUILE PONTS AVANT ET ARRIERE …………………………………………………………………………………….. 5-21
HUILE BOITE DE VITESSES………………………………………………………………………………………………… 5-22
SERRAGE DES BOULONS ………………………………………………………………………………………………….. 5-22
PNEUS ………………………………………………………………………………………………………………………………. 5-29
RESERVOIR A CARBURANT……………………………………………………………………………………………….. 5-30
INDEX
TUYAUX, LIGNES ET RACCORDS……………………………………………………………………………………….. 5-31
TUYAUX DE CARBURANT…………………………………………………………………………………………………… 5-39
RESERVOIR A HUILE HYDRAULIQUE………………………………………………………………………………….. 5-40
HUILE DU MOTEUR ET FILTRE …………………………………………………………………………………………… 5-41
FILTRE DE COMBUSTIBLE………………………………………………………………………………………………….. 5-43
FILTRE HUILE SYSTEME IDRAULIQUE………………………………………………………………………………… 5-44
ROULEMENT DE LA COURONNE………………………………………………………………………………………… 5-46
DENTS DE LA COURONNE …………………………………………………………………………………………………. 5-47
PONT AVANT……………………………………………………………………………………………………………………… 5-48
SYSTEME DE REFROIDISSEMENT DU MOTEUR …………………………………………………………………. 5-48
CHARGE ACCUMULATEURS………………………………………………………………………………………………. 5-50
FILTRE HUILE FREINS ET SERVOCOMMANDES………………………………………………………………….. 5-50
CLIMATISATION – EN OPTION …………………………………………………………………………………………….. 5-52
1000 HEURES DE TRAVAIL……………………………………………………………………………………………………. 5-53
FILTRE A AIR: CARTOUCHE PRINCIPALE……………………………………………………………………………. 5-53
1500 HEURES DE TRAVAIL……………………………………………………………………………………………………. 5-54
PRE-FILTRE DE COMBUSTIBLE ………………………………………………………………………………………….. 5-54
COURROIE DU VENTILATEURALTERNATEUR…………………………………………………………………….. 5-56
2000 HEURES DE TRAVAIL……………………………………………………………………………………………………. 5-57
HUILE REDUCTEUR DE ROTATION…………………………………………………………………………………….. 5-57
HUILE BOITE DE VITESSES………………………………………………………………………………………………… 5-59
HUILE PONTS…………………………………………………………………………………………………………………….. 5-59
SYSTEME DE REFROIDISSEMENT DU MOTEUR …………………………………………………………………. 5-61
FILTRE A AIR: CARTOUCHE DE SECURITE …………………………………………………………………………. 5-63
2500 HEURES DE TRAVAIL……………………………………………………………………………………………………. 5-64
HUILE DU CIRCUIT HYDRAULIQUE …………………………………………………………………………………….. 5-64
INGREDIENTS – MODÈLE WX95 …………………………………………………………………………………………….. 5-70
INGREDIENTS – MODÈLE WX125 …………………………………………………………………………………………… 5-71
SECTION 6
DETECTION DES PANNES…………………………………………………………………………………………………………. 6-1
MOTEUR ………………………………………………………………………………………………………………………………… 6-3
CIRCUIT ELECTRIQUE ……………………………………………………………………………………………………………. 6-8
COMMANDES ……………………………………………………………………………………………………………………….. 6-10
SECTION 7
CIRCUIT ELECTRIQUE ………………………………………………………………………………………………………………. 7-1
INDICATIONS GENERALES……………………………………………………………………………………………………… 7-3
BATTERIES………………………………………………………………………………………………………………………….. 7-4
FUSIBLES ……………………………………………………………………………………………………………………………. 7-6

VEUILLEZ NOTER:

• Il s’agit du même manuel exact utilisé par vos concessionnaires pour réparer votre véhicule.
• La même chose peut être la vôtre dans les 2-3 prochaines minutes car vous serez dirigé vers la page de téléchargement immédiatement après avoir payé le manuel.
  Pour toute question / doute concernant votre achat, n’hésitez pas à contacter [email protected]

S.V
