CAT Редуктор P-30 CST Инструкция по эксплуатации – PDF DOWNLOAD

Description

CAT Редуктор P-30 CST Инструкция по эксплуатации – PDF DOWNLOAD

FILE DETAILS:

CAT Редуктор P-30 CST Инструкция по эксплуатации – PDF DOWNLOAD

Language : Russian
Pages : 98
Downloadable : Yes
File Type : PDF

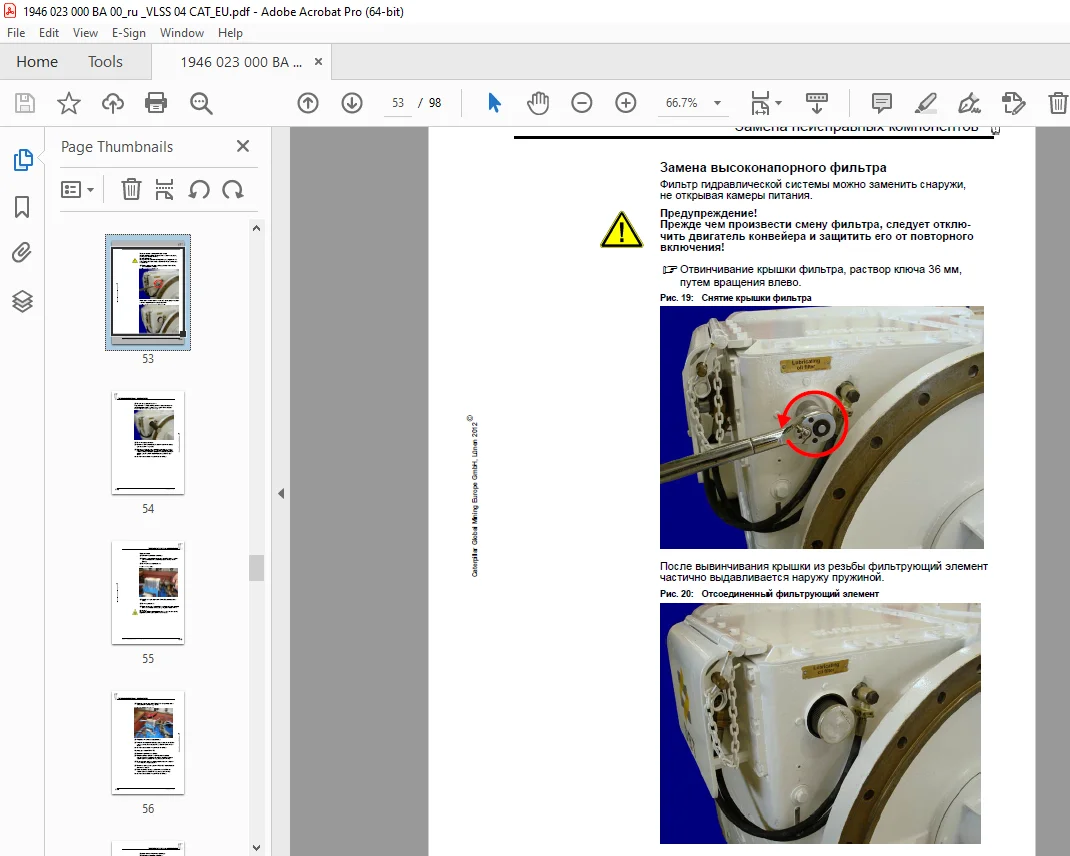

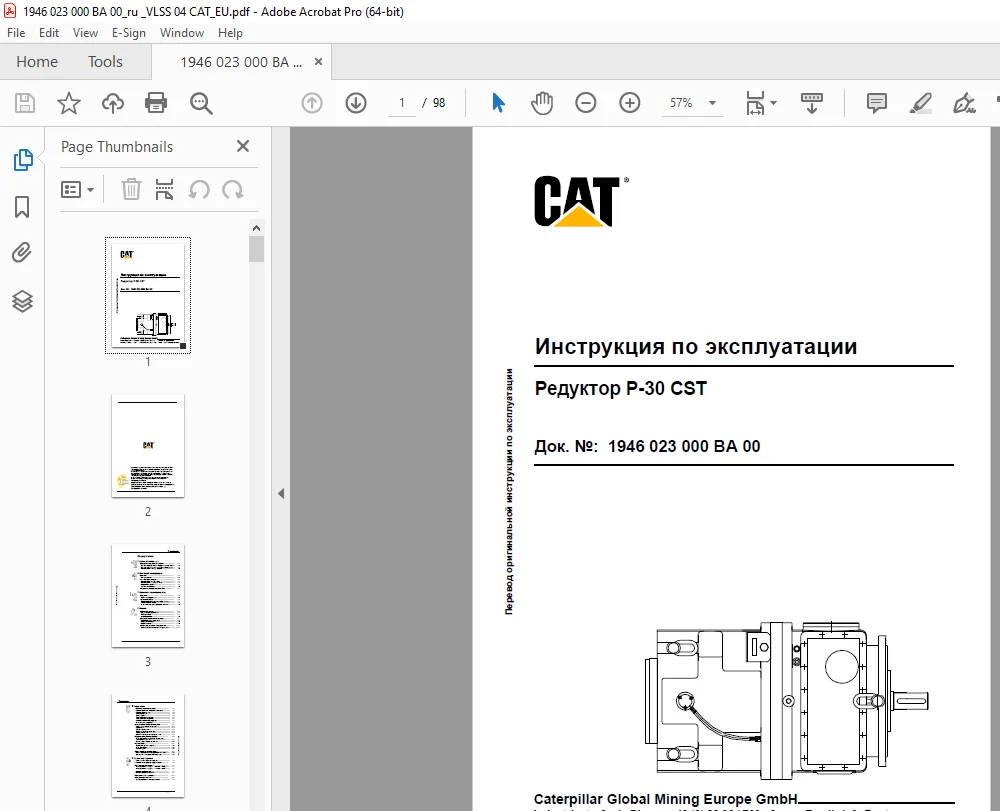

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

CAT Редуктор P-30 CST Инструкция по эксплуатации – PDF DOWNLOAD

1 О данной инструкции
Прежде чем приступить к работе 1 3
Для кого предназначена инструкция по эксплуатации 1 3
Для чего служит данная инструкция по эксплуатации 1 4
Использованные знаки и символы 1 5
2 Для Вашей безопасности
Персонал 2 3
Монтаж и ремонт 2 3
Условия эксплуатации 2 4
Использование по назначению 2 4
Использование не по назначению 2 4
Окружающие условия 2 4
Условия эксплуатации 2 5
Указания по технике безопасности 2 6
3 Хранение и транспортировка
Хранение 3 3
Хранение оборудования 3 3
Транспортировка 3 4
Транспортируемые единицы; габариты и вес 3 4
Перед транспортировкой 3 4
Схема транспортировки редуктора P-30 CST 3 5
4 Монтаж
Монтаж редуктора 4 3
Подача охлаждающей воды 4 4
Приводной блок 4 4
Электродвигатель 4 6
Ввод редуктора в эксплуатацию 4 7
Перед вводом в эксплуатацию 4 7
Ввод в эксплуатацию 4 10
Пробный запуск 4 10
Демонтаж и разборка оборудования 4 11
Важные указания по проведению демонтажа 4 11
Caterpillar Global Mining Europe GmbH, Lünen 2012E
Cодержание
Редуктор P-30 CST
5 Управление
Техобслуживание редуктора 5 3
Контроль прочности резьбовых соединений 5 4
Контроль уровня масла 5 4
Забор проб масла 5 4
Замена масла 5 6
Техобслуживание фильтров 5 8
Техобслуживание гидравлики 5 9
Контроль подшипников редуктора 5 9
Очистка корпуса редуктора 5 9
Замена неисправных компонентов 5 10
Замена высоконапорного фильтра 5 11
Сервоклапан 5 13
Сенсор давления PDS 100 5 14
Датчик числа оборотов привода 5 15
Термодатчик PT 100 5 15
Датчик числа оборотов в выходной части 5 16
Редуктор в аварийном режиме 5 18
Аварийный режим посредством внутреннего
нагнетательного насоса 5 18
Ручной насос в аварийном режиме 5 20
Ручной насос 5 21
Управление ручным насосом 5 21
Аварийный режим 5 22
Натяжение цепи 5 22
Обнаружение неисправностей 5 23
Поиск неисправностей в гидравлической системе 5 23
Обнаружение неисправностей редуктора 5 23
6 Технические данные
Таблица технических характеристик 6 3
Габаритные размеры и подключения 6 4
Рабочие характеристики 6 7
Число оборотов на входе n1 = 1480 мин-1, 50 Гц 6 7
Число оборотов на входе n1 = 1780 мин-1, 60 Гц 6 8
Техническое описание 6 9
Описание редуктора P-30 CST 6 9
Пояснения к узлу питания 6 10
Описание системы CST 6 13
Функционирование и принцип действия 6 13
Caterpillar Global Mining Europe GmbH, Lünen 2012E
Cодержание
Док №: 1946 023 000 BA 00 VLSS / 04
Гидравлическое управление редуктора CST 6 15
Общее 6 15
Системное давление 6 15
Регулировка давления в нормальном режиме 6 15
Процесс регулировки 6 16
Аварийный режим при работоспособном внутреннем поршне-
вом насосе 6 16
Гидравлическая плита управления 6 17
Принадлежности 6 18
Измерительный датчик (уровень и темпер масла) 6 18
Подключение шланга для слива масла 6 18
Моменты затяжки 6 19
Болты с метрической резьбой по ISO 6 19
Уровни и количество масла 6 20
Масломерный щуп 6 20
Отметки уровня масла 6 21
Количество масла 6 22
Допустимые производственные среды 6 23
Рекомендации по маслу для редукторов CST 6 23
Требования к трансмиссионному маслу для
редуктора CST 6 23
Требования к качеству охлаждающей воды 6 25
Консистентные смазки и смазочные пасты 6 26
Маркировка редуктора 6 28
7 Для Вашей информации
Нормы и директивы 7 3
Использованные нормы и директивы 7 3

S.V 26/03/2025
