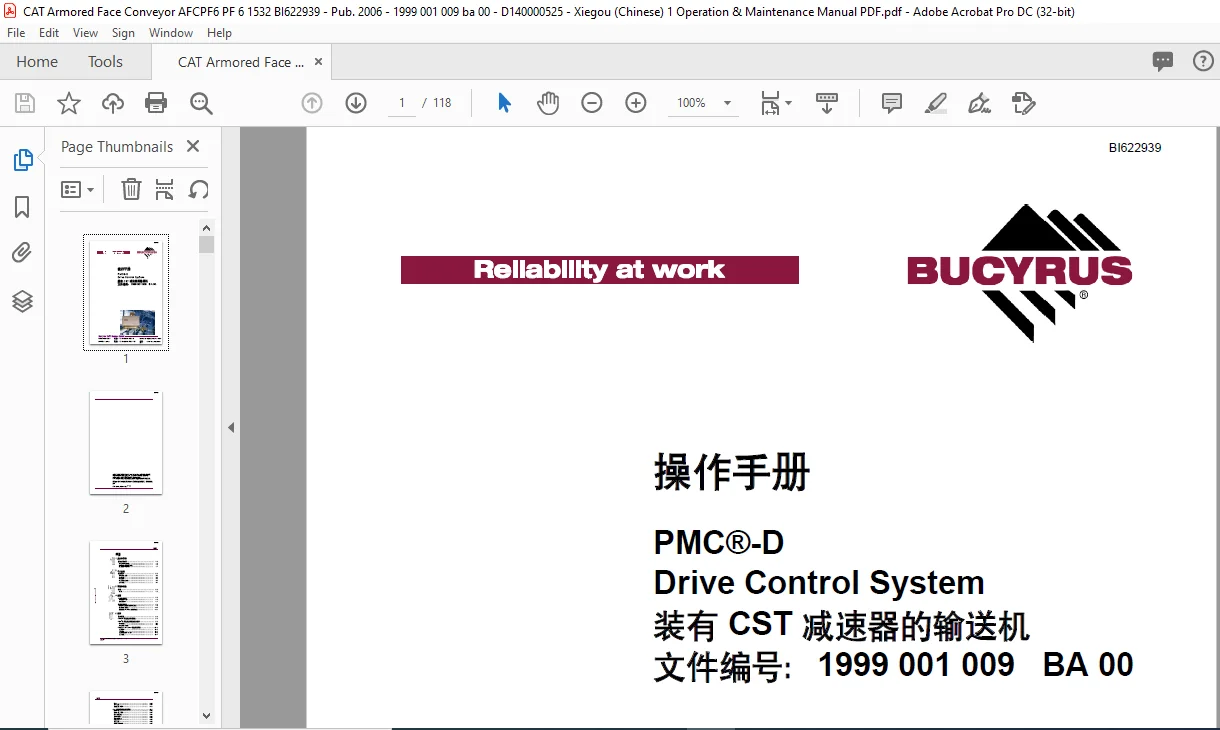

CAT Armored Face conveyor PMC-D Drive Control System 装有CST 减速器的输送机 操作手册 – PDF DOWNLOAD (Chinese)

Description

CAT Armored Face conveyor PMC-D Drive Control System 装有CST 减速器的输送机 操作手册 – PDF DOWNLOAD

 DESCRIPTION:

CAT Armored Face conveyor PMC-D Drive Control System 装有CST 减速器的输送机 操作手册 – PDF DOWNLOAD

关于本手册

本章向用户提供了一些重要信息，便于用户使用本手册。此外，用户 还可从中获悉有关本手册的设计及所用的图标和符号等信息。

开始工作之前

正确的操作手册

如果使用的操作手册与下面所述的使用情况不符，将会对您和他人以 及装备物品造成危险。 请注意系统构件外壳上的说明，证明此构件属于PMC® Drive Control System（驱动控制系统），此外还须注意在输送机上确实加装了 DBT 公司的CST 减速器。

使用情况

本操作手册是为以下设备编写的： 通过PMC® Drive Control System 控制装有CST 减速器的输送机

最新版本的操作手册

在作业地点必须备有输送机、CST 减速器和电机的相关操作手册， 以供随时查阅。如果现有的操作手册不完整或字迹模糊，应当立即索 取相应的操作手册。

 TABLE OF CONTENTS:

CAT Armored Face conveyor PMC-D Drive Control System 装有CST 减速器的输送机 操作手册 – PDF DOWNLOAD

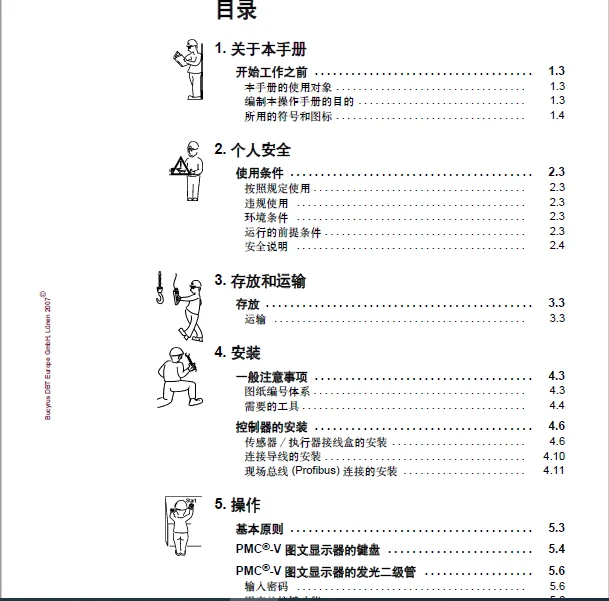

1 关于本手册
开始工作之前 13
本手册的使用对象 13
编制本操作手册的目的 13
所用的符号和图标 14
2 个人安全
使用条件 23
按照规定使用 23
违规使用 23
环境条件 23
运行的前提条件 23
安全说明 24
3 存放和运输
存放 33
运输 33
4 安装
一般注意事项 43
图纸编号体系 43
需要的工具 44
控制器的安装 46
传感器／执行器接线盒的安装 46
连接导线的安装 410
现场总线 (Profibus) 连接的安装 411
5 操作
基本原则 53
PMC®-V 图文显示器的键盘 54
PMC®-V 图文显示器的发光二级管 56
输入密码 56
固定的按键功能 56
PMC® Drive Control 的全局菜单层 510
系统选择 512
系统配置 512
现场总线诊断（内部） 516
设备信息 517
Bucyrus DBT Europe GmbH, Lünen 2007E uk
BI622939
目录
DBT – PMC®-D Drive Control System 装有CST 减速器的输送机
电源 520
屏幕设置 520
设定日期／时间 521
CST 驱动系统的全局菜单层 522
过程一览 523
过程一览，继续 527
电机电流概览 527
选择驱动部 528
选择运行方式 530
参数状态 532
自动设置 535
均衡负载调节器 537
CST 驱动单元的菜单层 538
显示过程数据 540
过程数据继续 541
过程配置 541
半自动设置 542
检查联轴器压力 543
电机／减速器 544
减速器油监控 544
电机诊断 546
设置减速器型号 548
用户定义的减速器 550
电机数据 551
内部电机电流 552
外部电机电流 552
外部连接 553
紧链器 554
过程配置 556
接通／关断过程功能
过程功能（继续） 557
电机启动识别 559
联轴器预充压 561
输送机加速 563
输送机停止 564
过载设置 566
压力／滑差调节器 567
6 技术数据
主要尺寸 63
接口布局 65
PMC®-V图文显示器和PMC®-G 网关的接口布局 65
传感器/ 执行器接线盒的接口布局 67
接口的电气性能 68
Bucyrus DBT Europe GmbH, Lünen 2007E
uk
BI622939
目录
文件编号：1999 001 009 BA 00 SUVA / 01
7 用户资料
售后服务部地址 73
欧洲 73
北美、加拿大和南美 74
澳大利亚 74
非洲 74
亚洲 74
引用的德国标准和规范 77
引用的欧洲标准和规范 77
Bucyrus
