Cat Bucyrus Редуктор P-30 CST Инструкция по эксплуатации – PDF

Description

Cat Bucyrus Редуктор P-30 CST Инструкция по эксплуатации – PDF DOWNLOAD

FILE DETAILS:

Cat Bucyrus Редуктор P-30 CST Инструкция по эксплуатации – PDF DOWNLOAD

Док. №: 1946 023 000 BA 00

Language : Russian
Pages : 104
Downloadable : Yes
File Type : PDF

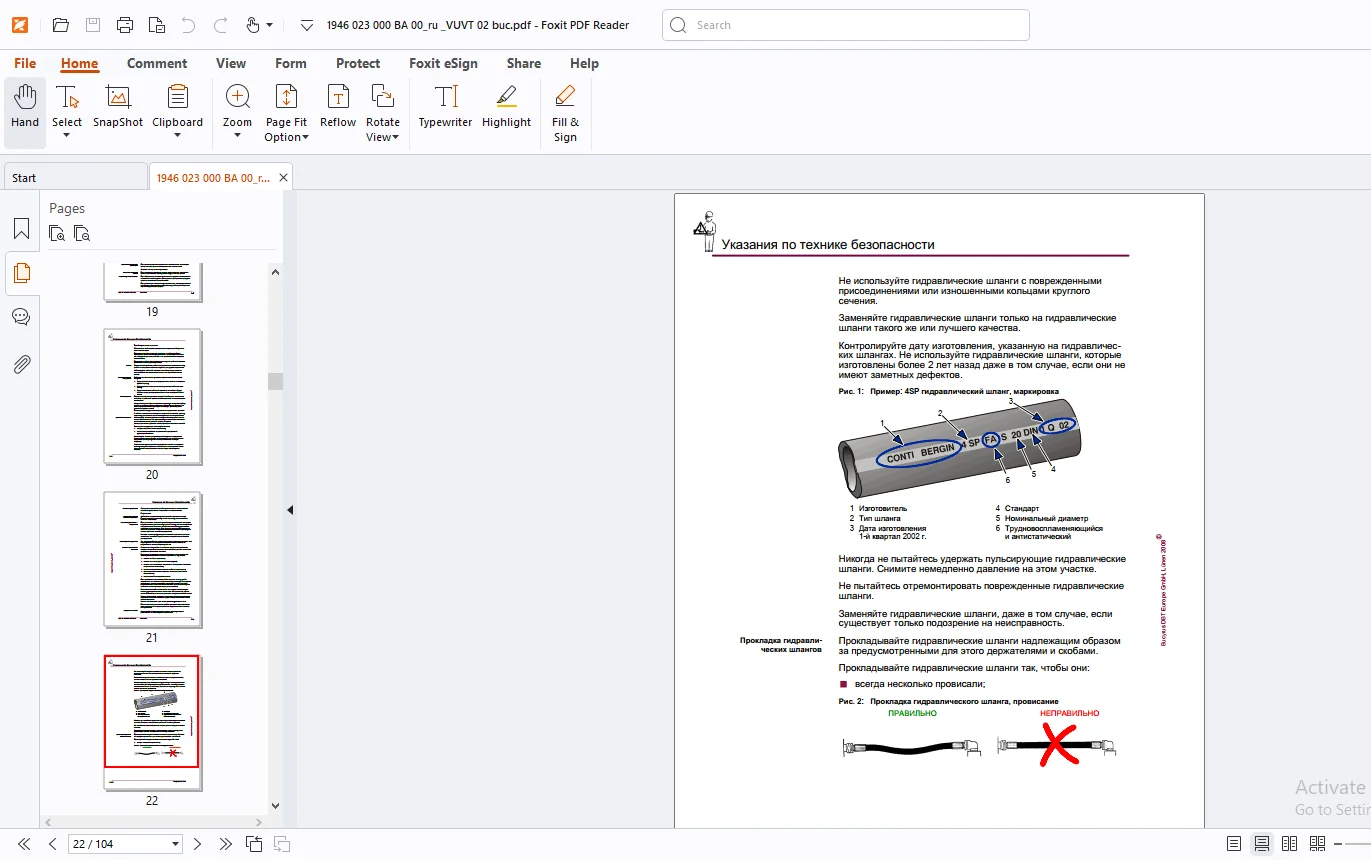

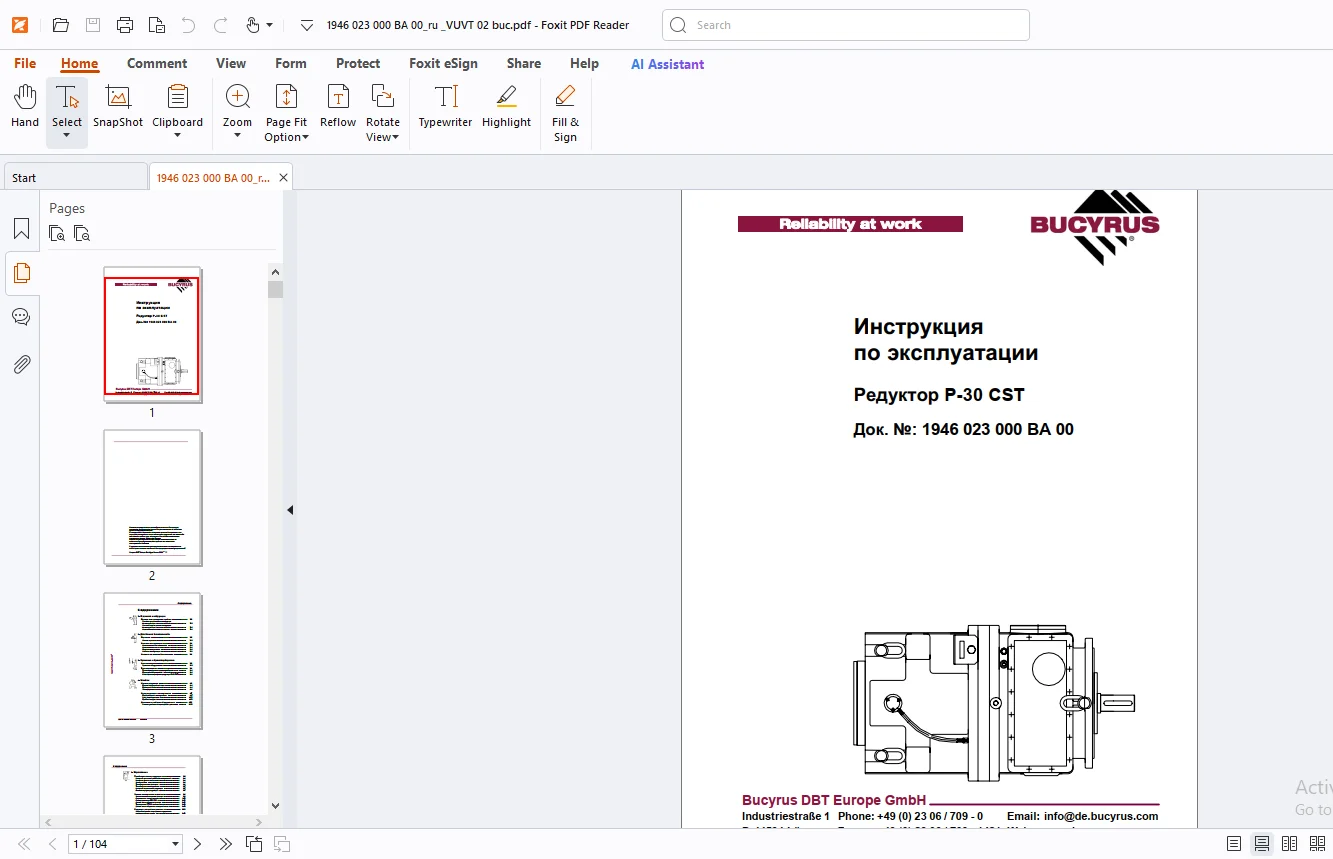

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Cat Bucyrus Редуктор P-30 CST Инструкция по эксплуатации – PDF DOWNLOAD

Док. №: 1946 023 000 BA 00

Cодержание
1 О данной инструкции
Прежде чем приступить к работе 1 3
Для кого предназначена инструкция
по эксплуатации 1 3
Для чего служит данная инструкция
по эксплуатации 1 4
Использованные знаки и символы 1 4
2 Для Вашей безопасности
Персонал 2 3
Монтаж и ремонт 2 3
Условия эксплуатации 2 4
Использование по назначению 2 4
Использование не по назначению 2 4
Окружающие условия 2 4
Условия эксплуатации 2 5
Указания по технике безопасности 2 6
3 Хранение и транспортировка
Хранение 3 3
Хранение оборудования 3 3
Транспортировка 3 4
Транспортируемые единицы; габариты и вес 3 4
Перед транспортировкой 3 4
Схема транспортировки редуктора P-30 CST 3 5
4 Монтаж
Монтаж редуктора 4 3
Подача охлаждающей воды 4 4
Приводной блок 4 4
Электродвигатель 4 6
Ввод редуктора в эксплуатацию 4 7
Перед вводом в эксплуатацию 4 7
Ввод в эксплуатацию 4 11
Пробный запуск 4 11
Демонтаж и разборка оборудования 4 12
Важные указания по проведению демонтажа 4 12
Bucyrus DBT Europe GmbH, Lünen 2008ECодержание
Редуктор P-30 CST
5 Управление
Техобслуживание редуктора 5 3
Контроль прочности резьбовых соединений 5 4
Контроль уровня масла 5 4
Замена масла 5 4
Техобслуживание фильтров 5 6
Техобслуживание гидравлики 5 7
Контроль подшипников редуктора 5 7
Очистка корпуса редуктора 5 7
Замена неисправных компонентов 5 8
Замена высоконапорного фильтра 5 9
Сервоклапан 5 11
Сенсор давления PDS 100 5 12
Датчик числа оборотов привода 5 12
Термодатчик PT 100 5 13
Датчик числа оборотов в выходной части 5 13
Редуктор в аварийном режиме 5 15
Аварийный режим посредством внутреннего
нагнетательного насоса 5 15
Ручной насос в аварийном режиме 5 17
Ручной насос 5 18
Управление ручным насосом 5 18
Аварийный режим 5 19
Натяжение цепи 5 19
Взятие проб масла 5 19
Обнаружение неисправностей 5 20
Поиск неисправностей в гидравлической системе 5 20
Обнаружение неисправностей редуктора 5 21
6 Технические данные
Таблица технических характеристик 6 3
Габаритные размеры и подключения 6 4
Рабочие характеристики 6 7
Число оборотов на входе n1 = 1480 мин-1, 50 Гц 6 7
Число оборотов на входе n1 = 1780 мин-1, 60 Гц 6 8
Техническое описание 6 9
Описание редуктора P-30 CST 6 9
Пояснения к узлу питания 6 10
Описание системы CST 6 13
Функционирование и принцип действия 6 13
Bucyrus DBT Europe GmbH, Lünen 2008ECодержание
Док №: 1946 023 000 BA 00 VUVT / 02
Гидравлическое управление редуктора CST 6 16
Общее 6 16
Системное давление 6 16
Регулировка давления в нормальном режиме 6 16
Процесс регулировки 6 17
Аварийный режим при работоспособном
внутреннем поршневом насосе 6 17
Гидравлическая плита управления 6 18
Схемы гидравлической системы 6 19
Нормальный режим 6 20
Аварийный режим 6 21
Аварийный режим посредством ручного насоса 6 22
Выпуск воздуха из муфты 6 23
Принадлежности 6 24
Измерительный датчик (уровень и темпер масла) 6 24
Подключение шланга для слива масла 6 24
Моменты затяжки 6 25
Болты с метрической резьбой по ISO 6 25
Уровни и количество масла 6 26
Масломерный щуп 6 26
Отметки уровня масла 6 27
Количество масла 6 28
Допустимые производственные среды 6 29
Рекомендации по маслу для редукторов CST 6 29
Требования к трансмиссионному маслу
для редуктора CST 6 29
Требования к качеству охлаждающей воды 6 31
Консистентные смазки и смазочные пасты 6 32
Маркировка редуктора 6 34
7 Для Вашей информации
Адреса сервисных служб 7 3
Европа 7 3
Северная Америка, Канада, Южная Америка 7 4
Австралия 7 4
Африка 7 4
Азия 7 5
Нормы и директивы 7 6
Использованные национальные нормы и директивы 7 6
Использованные европейские нормы и директивы 7 6
