Cat Bucyrus Щитовая крепь 650/1300-2×2389-1500 Инструкция по эксплуатации – PDF

Description

Cat Bucyrus Щитовая крепь 650/1300-2×2389-1500 Инструкция по эксплуатации – PDF DOWNLOAD

FILE DETAILS:

Cat Bucyrus Щитовая крепь 650/1300-2×2389-1500 Инструкция по эксплуатации – PDF DOWNLOAD

Док. №: 7420 202 000 BA 00

Language : Russian
Pages : 158
Downloadable : Yes
File Type : PDF

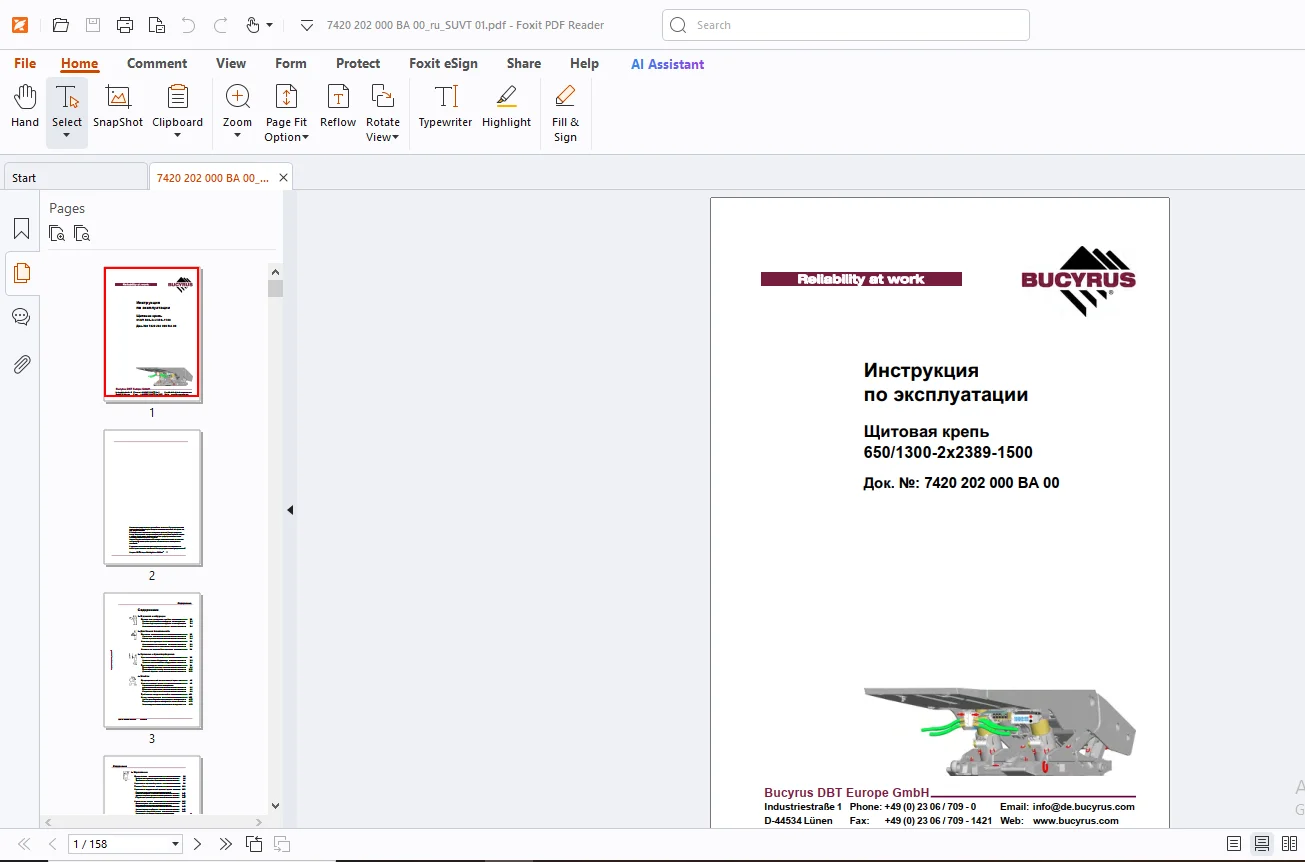

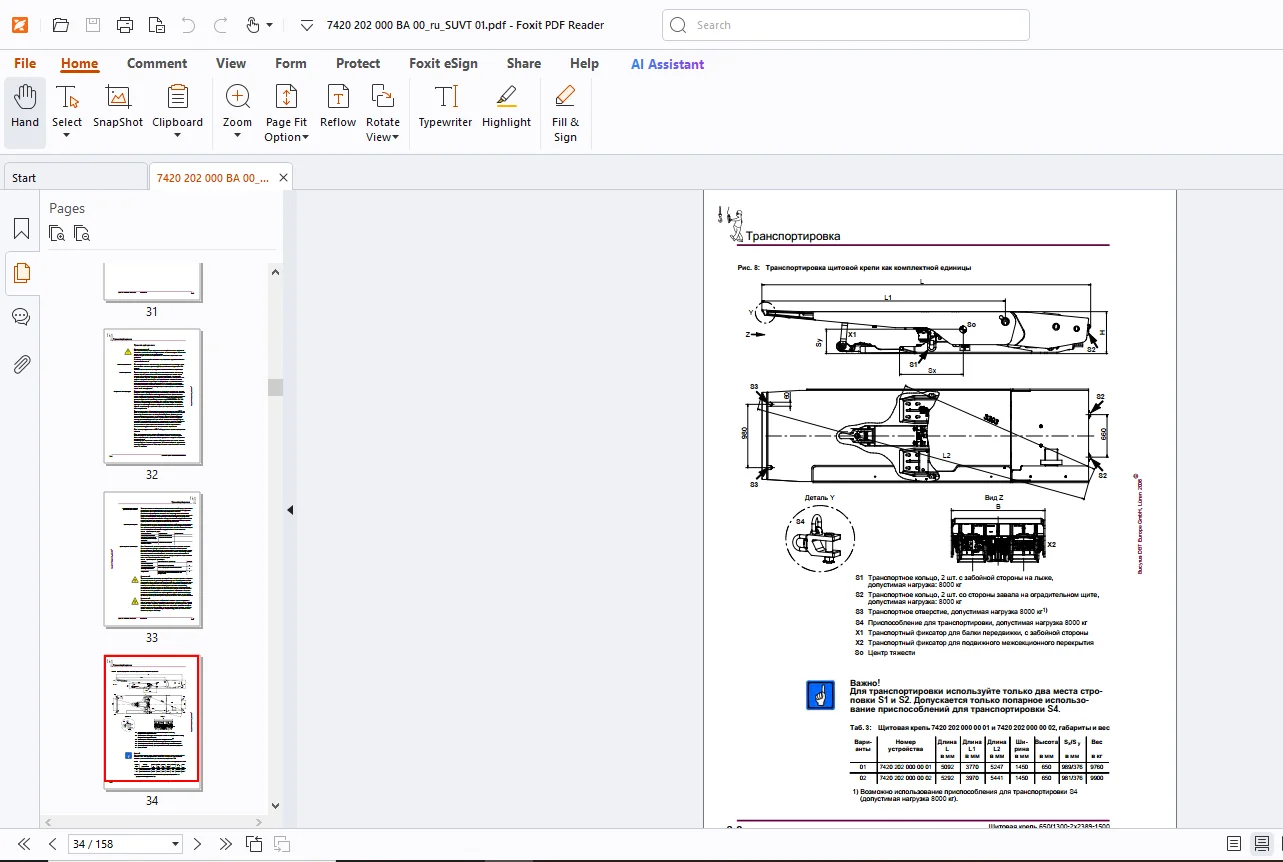

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Cat Bucyrus Щитовая крепь 650/1300-2×2389-1500 Инструкция по эксплуатации – PDF DOWNLOAD

Док. №: 7420 202 000 BA 00

Содержание
1 О данной инструкции
Прежде чем приступить к работе 1 3
Для кого предназначена инструкция по эксплуатации 1 3
Для чего служит данная инструкция по эксплуатации 1 4
Использованные знаки и символы 1 4
2 Для Вашей безопасности
Персонал 2 3
Управление 2 3
Монтаж и ремонт 2 4
Условия эксплуатации 2 5
Использование по назначению 2 5
Использование не по назначению 2 5
Указания по технике безопасности 2 6
3 Хранение и транспортировка
Хранение 3 3
Хранение нового оборудования 3 3
Хранение использованного оборудования 3 5
Транспортировка 3 6
Транспортный фиксатор 3 9
Транспортировка в шахту 3 12
Демонтаж верхняка 3 15
4 Монтаж
Предварительный монтаж секций крепи 4 3
Установка секций крепи 4 3
Выравнивание давления электронного
управления 4 5
Питающие подключения 4 6
Соединение подключений 4 9
Требования к гидравлике забоя 4 10
Ввод в эксплуатацию 4 11
Что Вы должны учесть перед вводом в эксплуатацию 4 11
Перед вводом крепи в эксплуатацию 4 13
Защита гидравлических компонентов от коррозии 4 13
Bucyrus DBT Europe GmbH, Lünen 2008EСодержание
Щитовая крепь 650/1300-2×2389-1500
5 Управление
Предпосылки 5 3
Условия эксплуатации 5 3
Требования по технике безопасности 5 6
Управление щитовой крепью 5 9
Техника безопасности 5 14
Управление гидравликой щитовой крепи 5 15
Расположение компонентов гидравлической
системы на крепи 5 15
Функции шаровых кранов высокого давления 5 16
Гидравлика щитовой крепи 5 17
Компоненты секции 5 22
Основные узлы 5 22
Межсекционное перекрытие: втягивание или
выдвижение 5 31
Чековый затвор со сбросом 5 32
Ремонтный и аварийный режим 5 33
Управление и функции электрогидравлического
блока управления 5 34
Функции секции 5 35
Функции блока водяного клапана 5 37
Техобслуживание 5 38
Специальные мероприятия 5 38
Ежедневное техобслуживание 5 39
Еженедельное техобслуживание 5 40
Производить раз в полгода 5 40
Планомерный учет неисправностей 5 40
Устранение неисправностей 5 41
Указания по поиску неисправностей 5 41
Определение места неисправности 5 41
3-ходовой двухпозиционный или контрольный клапан 5 44
Размыкаемые обратные клапаны 5 44
Побочный поток внутри стойки 5 45
Клапан предельного давления неисправен 5 45
Фильтры неисправны или засорены 5 45
6 Технические данные
Описание 6 3
Основные узлы 6 4
Габаритные размеры 6 5
Лыжа с лемнискатами и устройством передвижки 6 6
Верхняк 6 12
Межсекционное перекрытие 6 15
Оградительный щит 6 17
Технические данные, металлоконструкция 6 19
Bucyrus DBT Europe GmbH, Lünen 2008EСодержание
Док №: 7420 202 000 BA 00 SUVT / 01
Гидравлическая система 6 21
Гидравлика щитовой крепи 6 21
Телескопическая двухступенчатая стойка 6 27
Гидравлический цилиндр 6 29
Конструкция 6 29
Цилиндр передвижки 6 30
Угловой цилиндр 6 30
Цилиндр межсекционного перекрытия 6 31
Технические данные гидравлического цилиндра 6 32
Клапаны предельного давления 6 34
Управление крепи 6 36
Электрогидравлический блок управления 6 36
Электронный управляющий прибор PMC®-R 6 37
Угол наклона верхняка 6 39
Допустимые производственные среды 6 40
Гидравлические жидкости 6 40
Консистентные смазки и смазочные пасты 6 43
Моменты затяжки 6 45
Болты с метрической резьбой по ISO 6 45
7 Для Вашей информации
Адреса сервисных служб 7 3
Европа 7 3
Северная Америка, Канада, Южная Америка 7 4
Австралия 7 4
Африка 7 4
Азия 7 5
Маркировка секции 7 6
Типовая табличка 7 6
Номер секции 7 7
Нормы и директивы 7 8
Использованные национальные нормы и директивы 7 8
Использованные европейские стандарты и директивы 7 8
