CAT BUCYRUS 49HR Perforadora Electrica Para Pozos De Tronadura Manual de los Operadores 10921 – PDF DOWNLOAD (Spanish)

Description

CAT BUCYRUS 49HR Perforadora Electrica Para Pozos De Tronadura Manual de los Operadores 10921 – PDF DOWNLOAD (Spanish)

FILE DETAILS:

CAT BUCYRUS 49HR Perforadora Electrica Para Pozos De Tronadura Manual de los Operadores 10921 – PDF DOWNLOAD (Spanish)

Language : Spanish
Pages :142
Downloadable : Yes
File Type : PDF

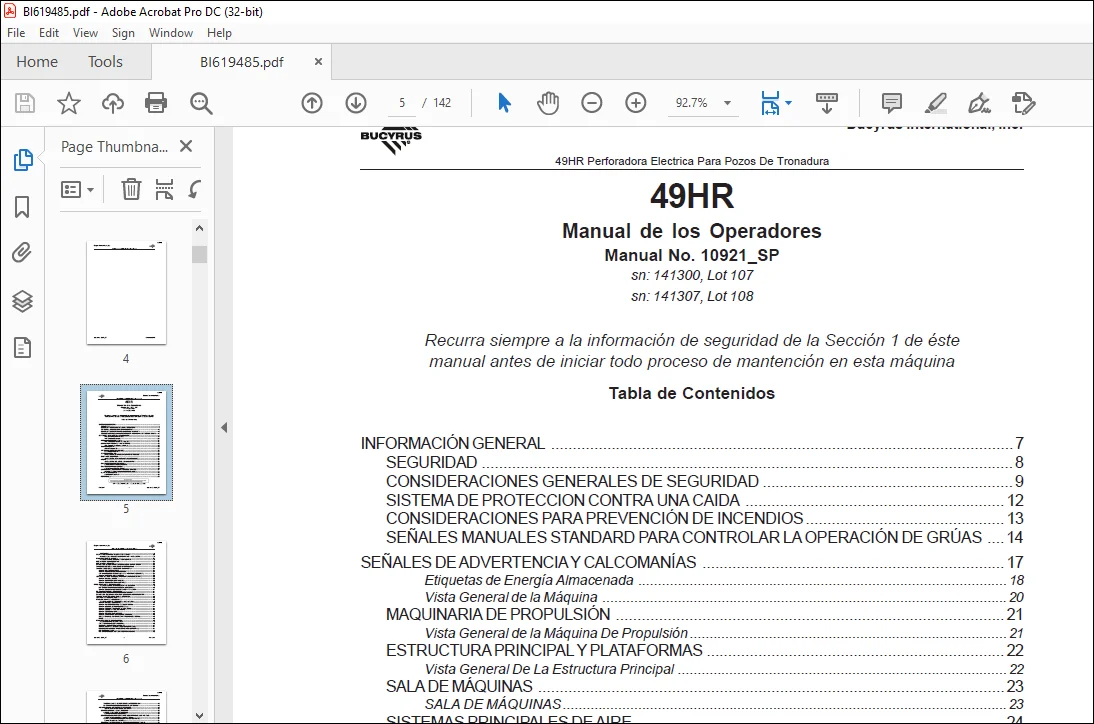

TABLE OF CONTENTS:

CAT BUCYRUS 49HR Perforadora Electrica Para Pozos De Tronadura Manual de los Operadores 10921 – PDF DOWNLOAD (Spanish)

sn: 141300
sn: 141307

INFORMACIÓN GENERAL 7
SEGURIDAD 8
CONSIDERACIONES GENERALES DE SEGURIDAD 9
SISTEMA DE PROTECCION CONTRA UNA CAIDA 12
CONSIDERACIONES PARA PREVENCIÓN DE INCENDIOS 13
SEÑALES MANUALES STANDARD PARA CONTROLAR LA OPERACIÓN DE GRÚAS 14
SEÑALES DE ADVERTENCIA Y CALCOMANÍAS 17
Etiquetas de Energía Almacenada 18
Vista General de la Máquina 20
MAQUINARIA DE PROPULSIÓN 21
Vista General de la Máquina De Propulsión 21
ESTRUCTURA PRINCIPAL Y PLATAFORMAS 22
Vista General De La Estructura Principal 22
SALA DE MÁQUINAS 23
SALA DE MÁQUINAS 23
SISTEMAS PRINCIPALES DE AIRE 24
COMPRESOR DE AIRE 24
SISTEMA HIDRÁULICO 25
VISTA GENERAL DE LOS COMPONENTES HIDRÁULICOS 25
CABINA DEL OPERADOR 26
VISTA GENERAL DE LA CABINA DE LOS OPERADORES 26
MÁSTIL 27
VISTA GENERAL DEL MÁSTIL Y SU MAQUINARIA 28
CAJA DE ENGRANAJES ROTACIONAL 29
CAJA DE ENGRANAJES ROTACIONAL 29
CAJA DE ENGRANAJES EMPUJE 30
CAJA DE ENGRANAJES EMPUJE 30
ENSAMBLEAJE DE LA COMUNBA DE PERFORACIÓN 31
ENSAMBLEAJE DE LA COMUNBA DE PERFORACIÓN 31
LLAVE DE DESACOPLE 32
LLAVE DE DESACOPLE 32
PORTACABLE 32
32
CONSOLA DE CONTROL DE LOS OPERADORES 33
CONSOLA DE CONTROL DE LOS OPERADORES – VISTA GENERAL 33
PANEL DE CONTROL PRINCIPAL 34
PANEL DE CONTROL PRINCIPAL – VISTA GENERAL 34
REÓSTATO DE LEVANTE/EMPUJE 35
REÓSTATO DE ROTACIÓN 35
CONTROLES DE PERFORACIÓN/PROPULSIÓN Y BOTÓN ON/OFF 35
SWITCH SELECTOR DE VELOCIDAD LEVANTE/EMPUJE 36
SWITCH SELECTOR DE VELOCIDAD DE ROTACIÓN 37
SWITCH FRENO DE LEVANTE 37
SWITCH SELECTOR DEL PORTABARRA 37
JOYSTICK DEL PORTABARRAS (PROPULSIÓN ORUGA IZQUIERDA) 37
SWITCH SELECTOR WINCHE/MÁSTIL 38
JOYSTICK DEL MÁSTIL/WINCHE/ (PROPULSIÓN ORUGA DERECHA) 38
SWITCH LLAVE DE BROCA 39
SWITCH CORTINAS CONTRA POLVO 39
SWITCH COMPUERTA PARA VER BROCA 39
PANEL DE CONTROL DE PROPULSIÓN 40
PANEL DE CONTROL DE PROPULSIÓN – VISTA GENERAL 40
BOTÓN DE PARADA DE EMERGENCIA (OPCIONAL) 40
SWITCH SELECTOR DE VELOCIDAD DE PROPULSIÓN 41
BOTÓN DE PARADA DE COMPRESOR 41
SWITCH VENTILACIÓN/PERFORACIÓN COMPRESOR 41
CONTROLES DEL CALEFACTOR/VENTILADOR/AIRE ACONDICIONADO 41
SWITCH SELECTOR MODALIDAD DE OPERACIÓN 42
JOYSTICK PARA PROPULSIÓN 42
PANEL DE SWITCHES SELECTORES 43
PANEL DE SWITCHES SELECTORES – VISTA GENERAL 43
SWITCH LLAVE DE DESACOPLE 43
SWITCH POSICIONADOR DE BARRAS (OPCIONAL) 44
SWITCH SELLADO DE POLVO (OPCIONAL) 44
SWITCH CIERRE ESTRUCTURA “A” (OPCIONAL) 44
SWITCH CIERRE TIRANTE DEL MÁSTIL 44
SWITCH CIERRE DEL MÁSTIL 45
SWITCH ESCALERAS DE ACCESO 45
SWITCH CALEFACTOR DE PEDESTAL (OPCIONAL) 45
INDICADORES DEL SISTEMA CONTRA INCENDIO (OPCIONAL) 45
RADIO 45
PANEL DE CONTROL DE NIVELACIÓN 46
PANEL DE CONTROL DE NIVELACIÓN 46
JOYSTICKS DE NIVELACIÓN MANUAL 46
SWITCH DE NIVELACIÓN AUTOMÁTICA 47
SWITCH ON/OFF DE INYECCIÓN DE AGUA (OPCIONAL) 47
CONTROL DE FLUJO DE INYECCIÓN DE AGUA (OPCIONAL) 47
BOTÓN DE LA BOCINA 47
BOTÓN REPOSICIÓN INDICADOR DE PROFUNDIDAD 48
SWITCH CONTROL DE PERFORACIÓN PROGRAMADA 48
BOTÓN DE PARADA DE EMERGENCIA (OPCIONAL) 48
TERMINAL DE EXHIBICIÓN PARA EL OPERADOR 49
TERMINAL DE EXHIBICIÓN DEL OPERADOR 49
CONTROLES EN LA SALA DE MÁQUINAS 50
CENTRO ENCENDIDO ILUMINACIÓN 50
CENTRO ENCENDIDO ILUMINACIÓN 50
CONTROLES UBICADOS EN GABINETE DE ARRANQUE BAJO VOLTAJE 51
GABINETE ARRANQUE BAJO VOLTAJE TÍPICO 51
CONTROLES UBICADOS EN GABINETE BAJO VOLTAJE 51
GABINETE BAJO VOLTAJE TÍPICO 51
CONTROL UBICADO GABINETE CONTROLADOR PROGRAMABLE 52
GABINETE CONTROLADOR PROGRAMABLE TÍPICO 52
GABINETES CONTROL DE ACCIONAMIENTO DE LEVANTE/EMPUJE Y ROTACIÓN 52
GABINETES TÍPICOS DE CONTROL DE ACCIONAMIENTO LEVANTE/EMPUJE Y ROTACIÓN
CONTROLES MONTADOS EN COMPRESOR DE AIRE 53
Separador del Control de Separación 54
CONTROLES MISCELÁNEOS 55
ESTACIÓN PORTÁTIL DE PROPULSIÓN REMOTA (OPCIONAL) 55
ESTACIÓN PORTÁTIL DE PROPULSIÓN REMOTA 55
PANEL DE CONTROL DE LUBRICACIÓN 56
PANEL DE CONTROL DE LUBRICACIÓN 56
VERIFICACIONES ANTES DEL ARRANQUE 57
INSPECCION EXTERIOR 57
INSPECCIONES A BORDO 59
LUBRICATIÓN ANTES DE MEPEZAR 62
CONTROLES – LOCALIZACIÓN Y FUNCIONES 63
ARRANQUE 64
ARRANQUE DE LA MÁQUINA 64
REVISIÓN DE MAQUINARIA 65
REINICIO EN COMPONENTES NUEVOS 65
REINICIO DE UNIDAD DE TRANSMISIÓN DE ROTACIÓN 65
REINICIO EN CAJA DE ENGRANAJES LEVANTE/EMPUJE 65
REINICIO EN MOTORES ELÉCTRICOS 66
OPERACIÓN 67
PROPULSANDO 67
DEFINICIONES 67
PROCEDIMIENTOS DE PROPULSIÓN 68
CONTROLES DE PROPULSIÓN – VISTA GENERAL 69
PROPULSIÓN RECTA 70
GIRO GRADUAL A LA DERECHA 71
GIRO GRADUAL A LA IZQUIERDA 71
GIRO CONTRARELOJ A LA IZQUIERDA 72
ASEGÚRESE HACER GIROS GRADUALES EN INCREMENTOS DE 15º 72
PROCEDIMIENTO DE REMOLQUE 74
PROCEDIMIENTO DE REMOLQUE 74
OPERACIÓN DEL PORTACABLE 76
PORTACABLE 76
NIVELACIÓN 77
ORIENTACIÓN DE LA MÁQUINA 77
CONTROLES DE NIVELACIÓN 78
LEVANTANDO Y BAJANDO EL MÁSTIL 79
LEVANTANDO EL MÁSTIL 79
CONTROLES DE SUBIDA Y BAJADA DEL MÁSTIL 80
BAJANDO EL MÁSTIL 81
CONTROLES DEL MÁSTIL PARA AJUSTAR A PERFORACIÓN INCLINADA 82
OPERACIÓN DE LA MAQUINARIA DE EMPUJE 84
CONTROLES DE LEVANTE/EMPUJE 84
OPERACIÓN DEL WINCHE AUXILIAR 85
CONTROLES DE OPERACIÓN DEL WINCHE 85
OPERACIÓN DEL PORTABARRAS 86
CONTROLES DE OPERACIÓN DEL PORTABARRAS 86
OPERACIÓN DEL PORTABARRAS 87
MANEJO DE HERRAMIENTAS 90
CARGA Y DESCARGA DE LAS BARRAS 90
ENSAMBLAJE DE LA COLUMNA DE PERFORACIÓN 92
COLUMNA DE HERRAMIENTAS 92
INSTALACIÓN DEL ESTABILIZADOR 93
CONTROLES DE INSTALACIÓN DE BARRA DE PERFORACIÓN 93
OPERACIÓN DE LA LLAVE DE DESACOPLE 97
DESARME DE LA COLUMNA DE PERFORACIÓN 99
AGREGANDO BARRA DE PERFORACIÓN ADICIONAL 101
REMOCIÓN DE SECCIONES MÚLTIPLES DE BARRAS DE PERFORACIÓN 103
PERFORACIÓN INCLINADA 104
EQUIPAMIENTO PARA PERFORACIÓN INCLINADA 104
POSICIONADOR DE BARRAS 105
OPERACIÓN SISTEMA DE SUPRESIÓN DE POLVO 106
SISTEMA DE INYECCIÓN DE AGUA 108
PERFORACIÓN 109
PERFORACIÓN VERTICAL 109
CONTROLES UTILIZADOS MIENTRAS SE PERFORA 109
INICIANDO EL POZO (ANILLANDO) 110
PERFORACIÓN NORMAL 112
FINALIZANDO EL POZO 113
FINALIZANDO EL HOYO (SECCIONES MÚLTIPLES DE BARRA) 114
PERFORANDO FORMACIONES DIFÍCILES 115
MATERIALES NO CONSOLIDADOS 115
FORMACIONES HÚMEDAS O PEGAJOSAS 118
PERFORACIÓN INCLINADA 119
PERFORACIÓN CON CONTROL DE PERFORACIÓN PROGRAMADA (C P P) 120
CONTROLES UTILIZADOS PARA PERFORACIÓN PROGRAMADA 120
PREPARÁNDOSE PARA UN CAMBIO 121
DETENCIÓN DE LA MÁQUINA 123
PROCEDIMIENTOS DE DETENCIÓN 123
ALMACENAJE POR CORTO TIEMPO 125
ALMACENAJE POR LARGO TIEMPO 126
ALMACENAJE POR LARGO TIEMPO, CON ASISTENCIA 127
ALMACENAJE POR LARGO TIEMPO, SIN ASISTENCIA 127
RECUPERACIÓN DE HERRAMIENTAS 128
CARTA DE ESTABILIDAD DE PERFORACIÓN 130
Carta de Estabilidad de Perforación – Condiciones Especiales de Propulsion 130
Carta de Estabilidad de Perforación – Condiciones Tipicas de Propulsion 131
TÍPICAS ESPECÍFICACIONES DE LA MÁQUINA 132
PESO GENERAL ESTIMADO DE COMPONENTES 134

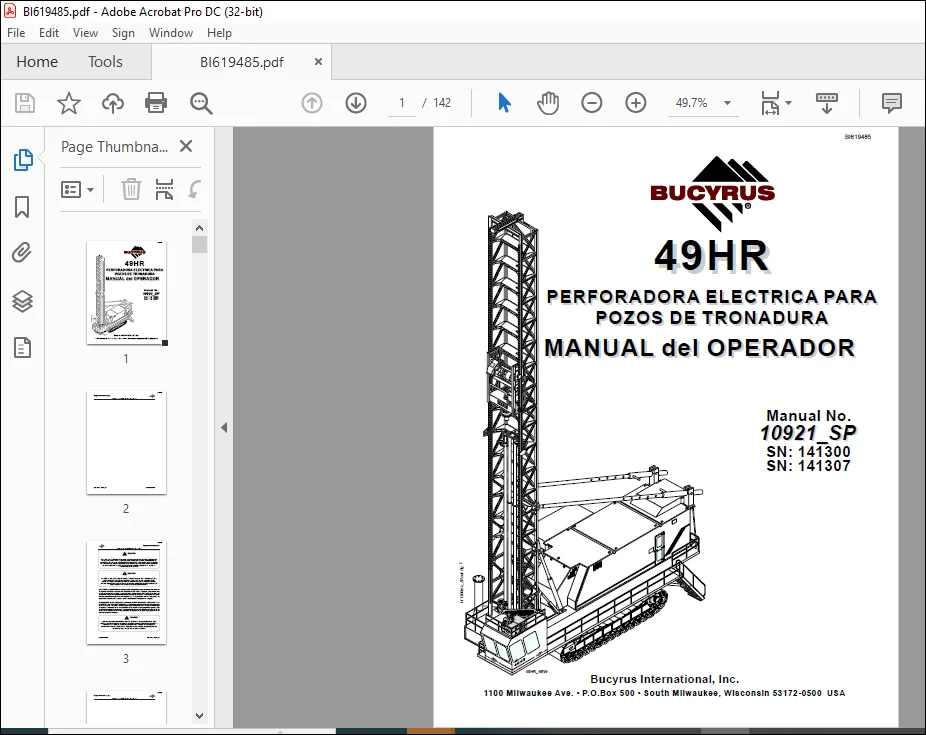

IMAGES PREVIEW OF THE MANUAL:
