Cat Bucyrus Getriebe P-25/30 Betriebsanleitung BI623542 – PDF DOWNLOAD

Description

Cat Bucyrus Getriebe P-25/30 Betriebsanleitung BI623542 – PDF DOWNLOAD

FILE DETAILS:

Cat Bucyrus Getriebe P-25/30 Betriebsanleitung BI623542 – PDF DOWNLOAD

Language : German
Pages : 76
Downloadable : Yes
File Type : PDF

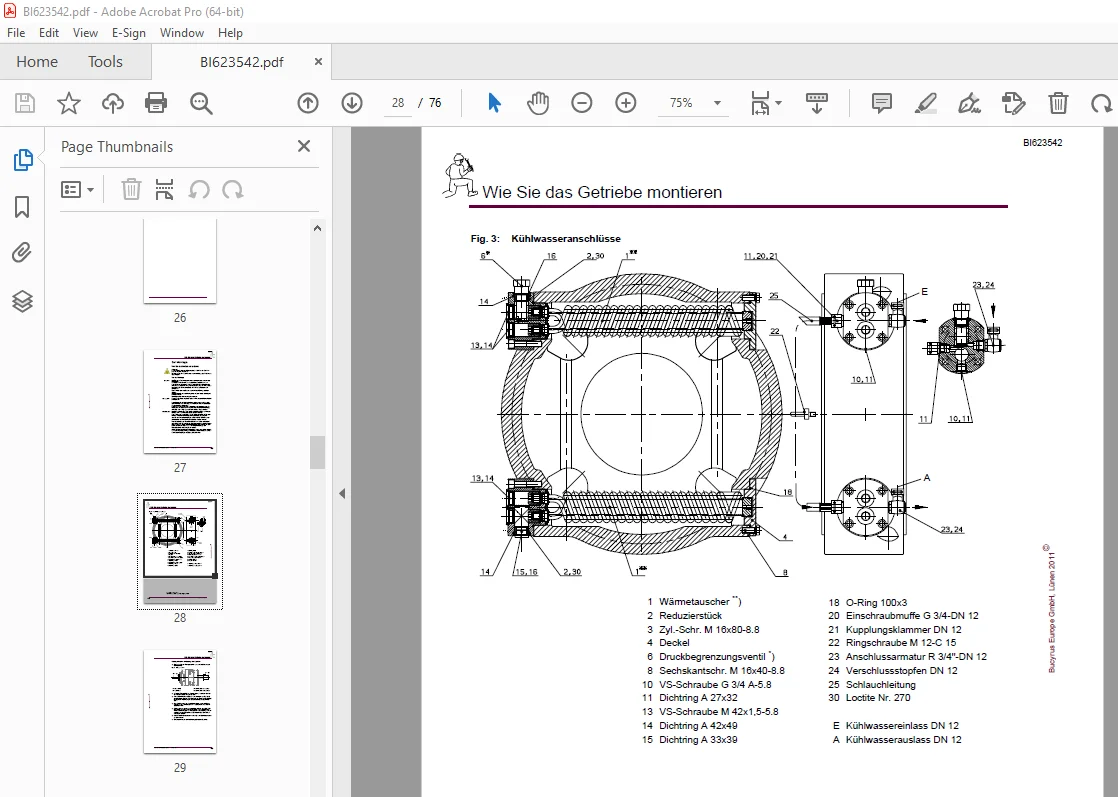

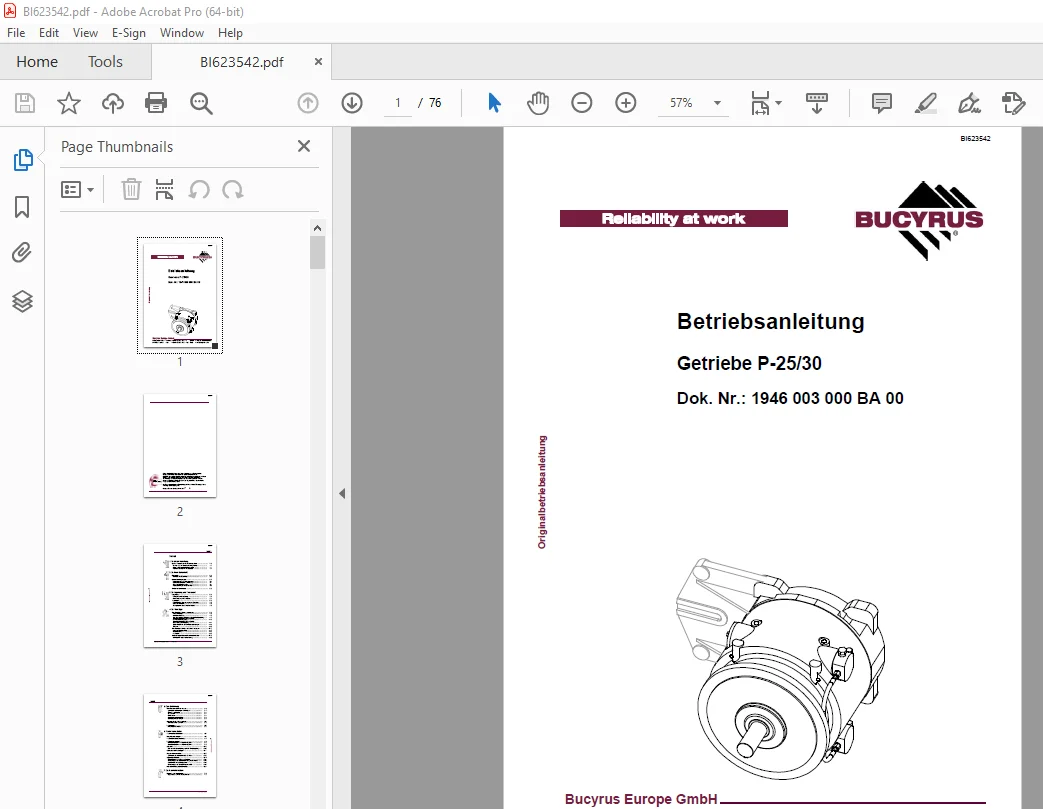

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Cat Bucyrus Getriebe P-25/30 Betriebsanleitung BI623542 – PDF DOWNLOAD

Dok. Nr.: 1946 003 000 BA 00

1 Zu dieser Anleitung
Bevor Sie sich an die Arbeit machen 1 3
An wen sich die Betriebsanleitung richtet 1 3
Wozu diese Betriebsanleitung dient 1 4
Verwendete Zeichen und Symbole 1 4
2 Zu Ihrer Sicherheit
Personal 2 3
Montage und Reparatur 2 3
Einsatzbedingungen 2 4
Bestimmungsgemäße Verwendung 2 4
Bestimmungswidrige Verwendung 2 4
Umgebungsbedingungen 2 4
Voraussetzungen für den Betrieb 2 5
Sicherheitshinweise 2 6
3 Zu Lagerung und Transport
Lagerung 3 3
Einlagern der Ausrüstung 3 3
Konservierung von Getrieben 3 4
Transport 3 5
Lasteinheiten; Abmessungen und Gewichte 3 5
Vor dem Transport 3 5
Transportplan zum Getriebe P-25/30 3 6
4 Zur Montage
Wie Sie das Getriebe montieren 4 3
Vor der Montage 4 3
Antriebsverbindung 4 8
Auf- und Abziehvorrichtung zur Voith-Turbokupplung 4 9
Elastische Kupplung für den Betrieb
mit Flüssigkeitskupplung 4 13
Elastische Kupplung für den Betrieb
ohne Flüssigkeitskupplung 4 14
Schutzhauben zu den Antriebsverbindungen 4 15
E-Motor 4 16
Wie Sie das Getriebe in Betrieb nehmen 4 17
Vor der Inbetriebnahme 4 17
Inbetriebnahme 4 18
Probelauf 4 18
Ausrüstungen demontieren und rauben 4 19
Wichtige Hinweise zur Demontage 4 19
Bucyrus Europe GmbH, Lünen 2011E
BI623542
Inhalt
Getriebe P-25/30
5 Zur Bedienung
Wie Sie das Getriebe warten 5 3
Schraubenverbindungen kontrollieren 5 3
Ölstand kontrollieren 5 4
Öl wechseln 5 4
Filter warten 5 4
Getriebelager kontrollieren 5 5
Getriebegehäuse reinigen 5 5
Austausch defekter Bauteile 5 6
Wärmetauscher wechseln 5 6
Fehlersuche 5 8
Fehlersuche Getriebe 5 8
6 Technische Daten
Technisches Datenblatt 6 3
Hauptabmessungen 6 4
Technische Beschreibung 6 7
Leistungsangaben 6 8
Antriebsdrehzahl n1 = 1480 min-1, 50Hz 6 8
Antriebsdrehzahl n1 = 1780 min-1, 60Hz 6 9
Zubehör 6 10
Auf- und Abziehvorrichtung zur Voith-Turbokupplung 6 10
Ölstände und Ölmengen 6 11
Anziehdrehmomente 6 13
Schrauben mit metrischem ISO Gewinde 6 13
Zulässige Medien 6 14
Ölempfehlungen für Bucyrus-Getriebe 6 14
Anforderungen an Getriebeöl für Bucyrus-Getriebe 6 15
Schmierfette und Schmierpasten 6 16
Anforderungen an die Kühlwasserqualität 6 18
Kennzeichnung des Getriebes 6 19
7 Zu Ihrer Information
Normen und Richtlinien 7 3
Angewandte Normen und Richtlinien 7 3

DESCRIPTION:

Cat Bucyrus Getriebe P-25/30 Betriebsanleitung BI623542 – PDF DOWNLOAD

Dok. Nr.: 1946 003 000 BA 00

Zu dieser Anleitung:
Dieses Kapitel gibt Ihnen wichtige Informationen, die Ihnen die Arbeit
mit dieser Anleitung erleichtern. Sie erhalten zudem Informationen
über den Aufbau der Anleitung und über die verwendeten Symbole
und Zeichen.
Bevor Sie sich an die Arbeit machen:
Sollten Sie eine Betriebsanleitung verwenden, die nicht auf den
vorhandenen Getriebetyp abgestimmt ist, gefährden Sie sich und
andere.
Achten Sie darauf, dass die Angaben auf dem Getriebe mit denen
der Betriebsanleitung übereinstimmen.
Diese Betriebsanleitung gehört zum:
Getriebe P-25/30
Kenn. Nr.: 1946 003 000 00 00
1946 004 000 00 00
Sie ist nur für Getriebe dieses Typs zulässig!
Das Getriebe ist entsprechend der Europäischen Richtlinie 94/9/EG
ein Gruppe I, Kategorie M2 – Gerät.
Die Betriebsanleitung muss allen Personen, die am bzw. mit dem
Getriebe arbeiten, jederzeit zugänglich sein.
Es sollte, falls möglich, immer eine Betriebsanleitung für das
Getriebe am Einsatzort verfügbar sein.

S.V 2/04/2025
