Cat Bucyrus Przekładnia P-25/30 Instrukcja obsługi BI623543 – PDF DOWNLOAD

Description

Cat Bucyrus Przekładnia P-25/30 Instrukcja obsługi BI623543 – PDF DOWNLOAD

FILE DETAILS:

Cat Bucyrus Przekładnia P-25/30 Instrukcja obsługi BI623543 – PDF DOWNLOAD

Language : Polish
Pages : 76
Downloadable : Yes
File Type : PDF

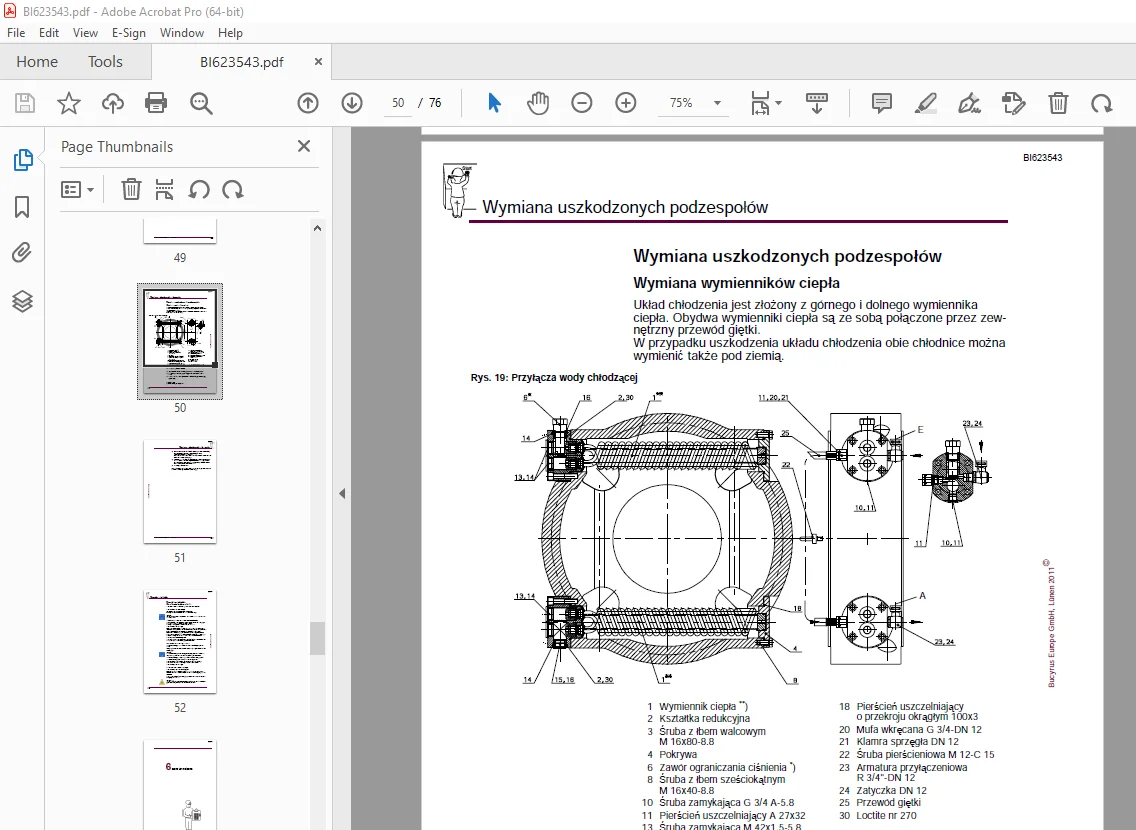

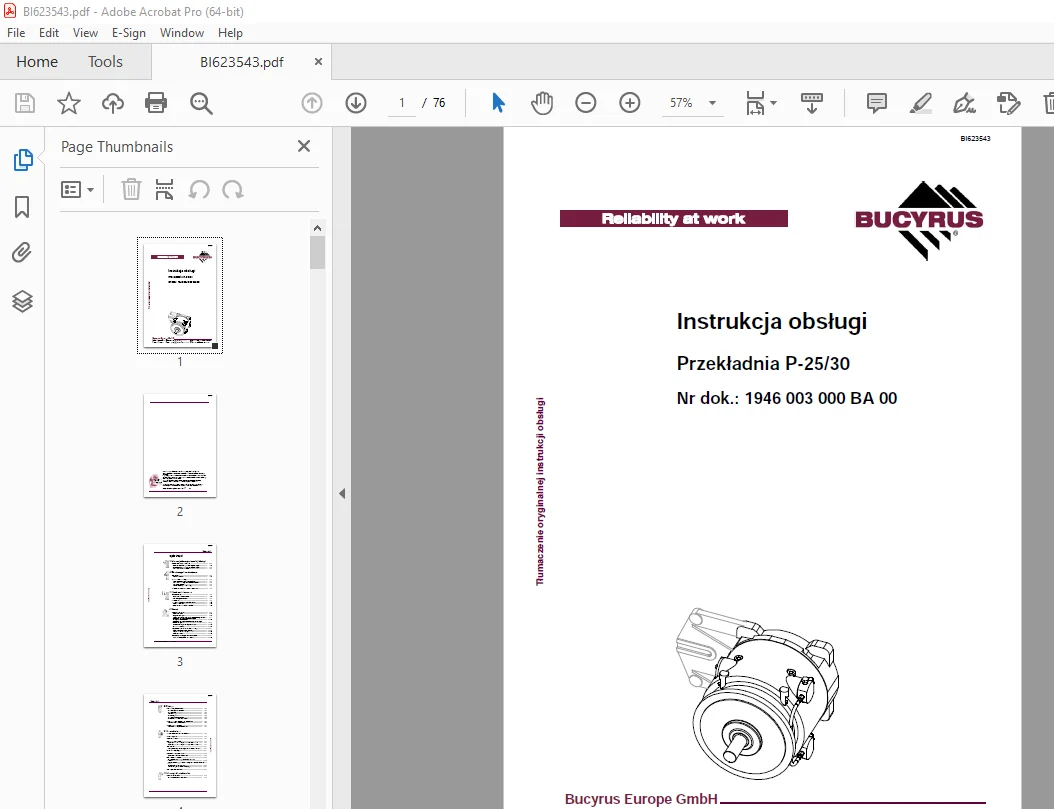

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Cat Bucyrus Przekładnia P-25/30 Instrukcja obsługi BI623543 – PDF DOWNLOAD

Nr dok.: 1946 003 000 BA 00

1 Informacje dotyczące instrukcji obsługi
Przed rozpoczęciem pracy 1 3
Do kogo skierowana jest instrukcja obsługi? 1 3
Do czego służy niniejsza instrukcja obsługi? 1 4
Zastosowane znaki i symbole 1 4
2 Dla własnego bezpieczeństwa
Personel 2 3
Montaż i naprawa 2 3
Warunki eksploatacyjne 2 4
Wykorzystanie zgodne z przeznaczeniem 2 4
Zastosowanie niezgodne z przeznaczeniem 2 4
Warunki otoczenia 2 4
Wymogi dotyczące eksploatacji 2 4
Wskazówki odnośnie bezpieczeństwa 2 6
3 Składowanie i transport
Składowanie 3 3
Składowanie wyposażenia 3 3
Konserwacja przekładni 3 4
Transport 3 5
Jednostki ładunkowe; wymiary i masa 3 5
Przed transportem 3 5
Plan transportu przekładni P-25/30 3 6
4 Montaż
Montaż przekładni 4 3
Przed montażem 4 3
Połączenie napędu 4 8
Wyciągacz i ściągacz sprzęgła hydraulicznego Voitha 4 9
Elastyczne sprzęgło do eksploatacji ze
sprzęgłem hydraulicznym 4 13
Elastyczne sprzęgło do eksploatacji bez sprzęgła
hydraulicznego 4 14
Obudowa sprzęgła do połączeń napędu 4 15
Silnik elektryczny 4 16
Włączanie przekładni do eksploatacji 4 17
Przed włączeniem do eksploatacji 4 17
Włączenie do eksploatacji 4 18
Przebieg próbny 4 18
Demontaż i wyciąganie wyposażenia 4 19
Ważne wskazówki dot demontażu 4 19
Bucyrus Europe GmbH, Lünen 2011E
BI623543
Spis treści
Przekładnia P-25/30
5 Obsługa
Konserwacja przekładni 5 3
Kontrola złączy śrubowych 5 3
Kontrola poziomu oleju 5 4
Wymiana oleju 5 4
Konserwacja filtra 5 4
Kontrola łożyska przekładni 5 5
Czyszczenie korpusu przekładni 5 5
Wymiana uszkodzonych podzespołów 5 6
Wymiana wymienników ciepła 5 6
Wyszukiwanie błędów 5 8
Wyszukiwanie błędów przekładni 5 8
6 Dane techniczne
Techniczna karta charakterystyki 6 3
Wymiary główne 6 4
Opis techniczny 6 7
Dane odnośnie mocy 6 8
Prędkość obrotowa napędu n1 = 1480 min-1, 50 Hz 6 8
Prędkość obrotowa napędu n1 = 1780 min-1, 60Hz 6 9
Akcesoria 6 10
Wyciągacz i ściągacz sprzęgła hydraulicznego Voitha 6 10
Poziom i ilość oleju 6 11
Momenty dokręcania śrub 6 13
Śruby z gwintem metrycznym ISO 6 13
Dopuszczalne media 6 14
Zalecenia odnośnie oleju dla przekładni firmy
Bucyrus 6 14
Wymagania dla oleju przekładniowego do przekładni Bucyrus
6 15
Smary stałe i pasty smarowe 6 16
Wymogi dot jakości wody chłodzącej 6 18
Oznaczenie przekładni 6 19
7 Informacje dla użytkownika
Normy i dyrektywy 7 3
Zastosowane normy i dyrektywy 7 3

DESCRIPTION:

Cat Bucyrus Przekładnia P-25/30 Instrukcja obsługi BI623543 – PDF DOWNLOAD

Nr dok.: 1946 003 000 BA 00

Informacje dotyczące instrukcji obsługi:
Niniejszy rozdział zawiera ważne informacje, które ułatwiają pracę
z instrukcją obsługi. Podano tu wskazówki dotyczące struktury instrukcji
oraz zastosowanych symboli i znaków.
Przed rozpoczęciem pracy:
W przypadku użycia instrukcji obsługi, która nie jest dostosowana
do odnośnego typu przekładni, użytkownik stwarza zagrożenie dla
siebie i innych.
Należy zwracać uwagę, aby dane na przekładni zgadzały się
z danymi z instrukcji obsługi.
Niniejsza instrukcja obsługi jest przeznaczona do:
przekładni P-25/30
Nr ident.: 1946 003 000 00 00
1946 004 000 00 00
Jej wykorzystanie jest dopuszczalne wyłącznie w przypadku przekładni
konkretnego typu!
Zgodnie z Dyrektywą Europejską 94/9/WE przekładnia jest urządzeniem
grupy I, kategorii M2.
Instrukcja obsługi musi być stale dostępna dla wszystkich osób
pracujących przy przekładni.
Jeżeli to możliwe, jeden egzemplarz instrukcji powinien być zawsze
dostępny w miejscu eksploatacji.
