CAT Bucyrus RH 120E Hydraulikbagger Bedienungsanleitung 2804910 PDF

$27.95

CAT Bucyrus RH 120E Hydraulikbagger Betriebsanleitung 2804910 PDF DOWNLOAD (German)

Buy now
Category: Tags: Vendor: Torque Spec Docs
โšก
Instant PDF Download
Available immediately
๐Ÿ’พ
Save to Your Device
Download & keep forever
๐Ÿ›ก๏ธ
Antivirus Scanned
100% virus-free
๐ŸŒ
Trusted Worldwide
175,000+ customers

Description

CAT Bucyrus RH 120E Hydraulikbagger Betriebsanleitung 2804910 PDF DOWNLOAD (German)

FILE DETAILS:

CAT Bucyrus RH 120E Hydraulikbagger Betriebsanleitung 2804910 PDF DOWNLOAD (German)

Language : German
Pages :270
Downloadable : Yes
File Type : PDF

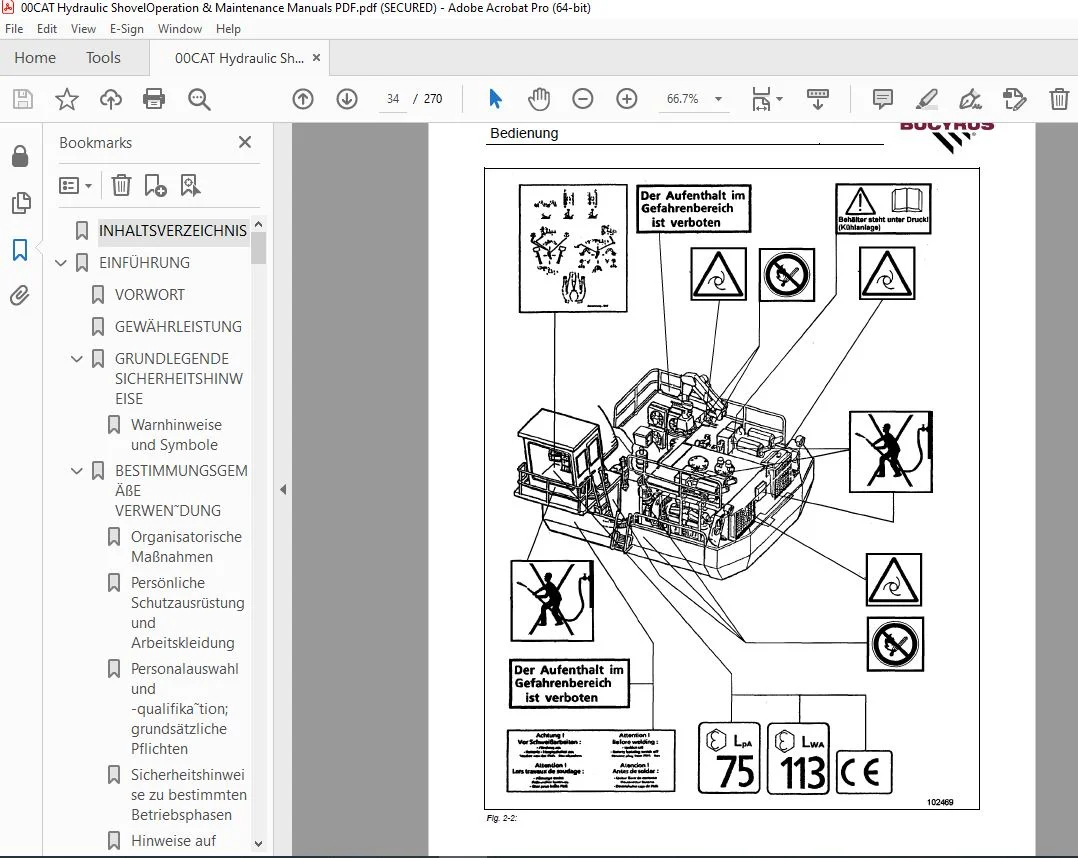

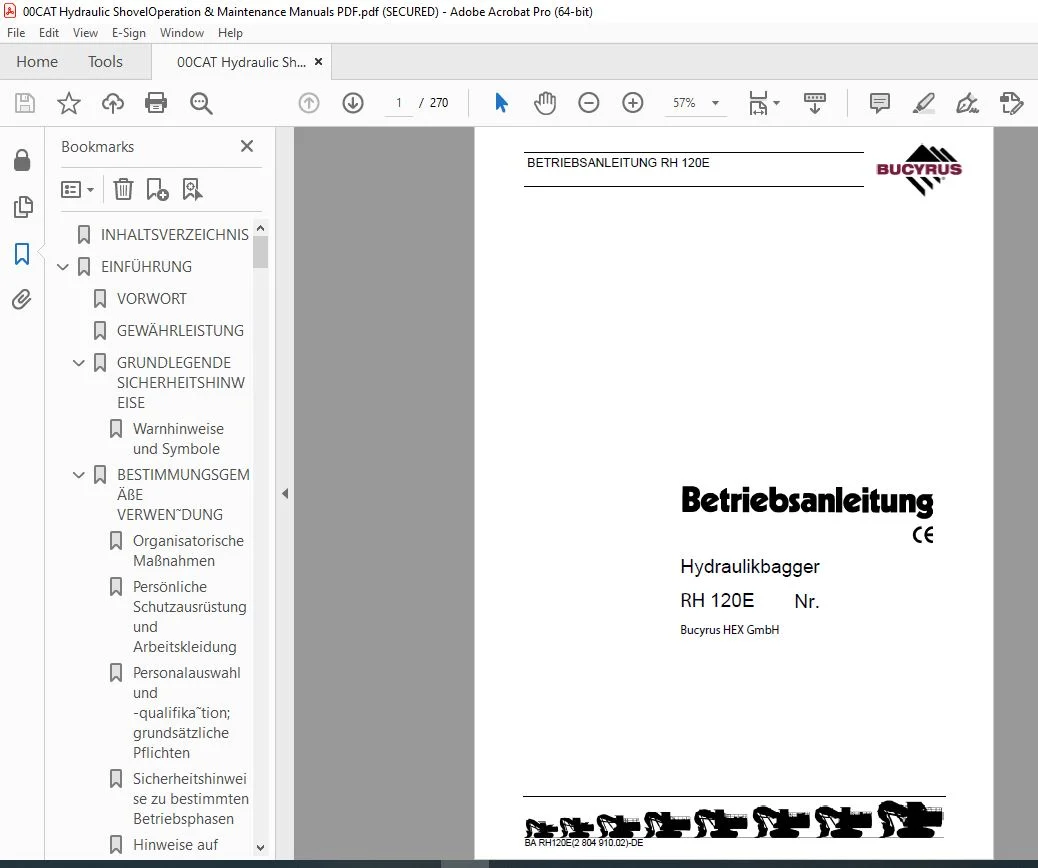

IMAGES PREVIEW OF THE MANUAL:
