CAT Bucyrus RH 170 Hydraulikbagger Betriebsanleitung 3663900 PDF DOWNLOAD (GERMAN)
FILE DETAILS:
CAT Bucyrus RH 170 Hydraulikbagger Betriebsanleitung 3663900 PDF DOWNLOAD (GERMAN)
Language : German
Pages : 270
Downloadable : Yes
File Type : PDF

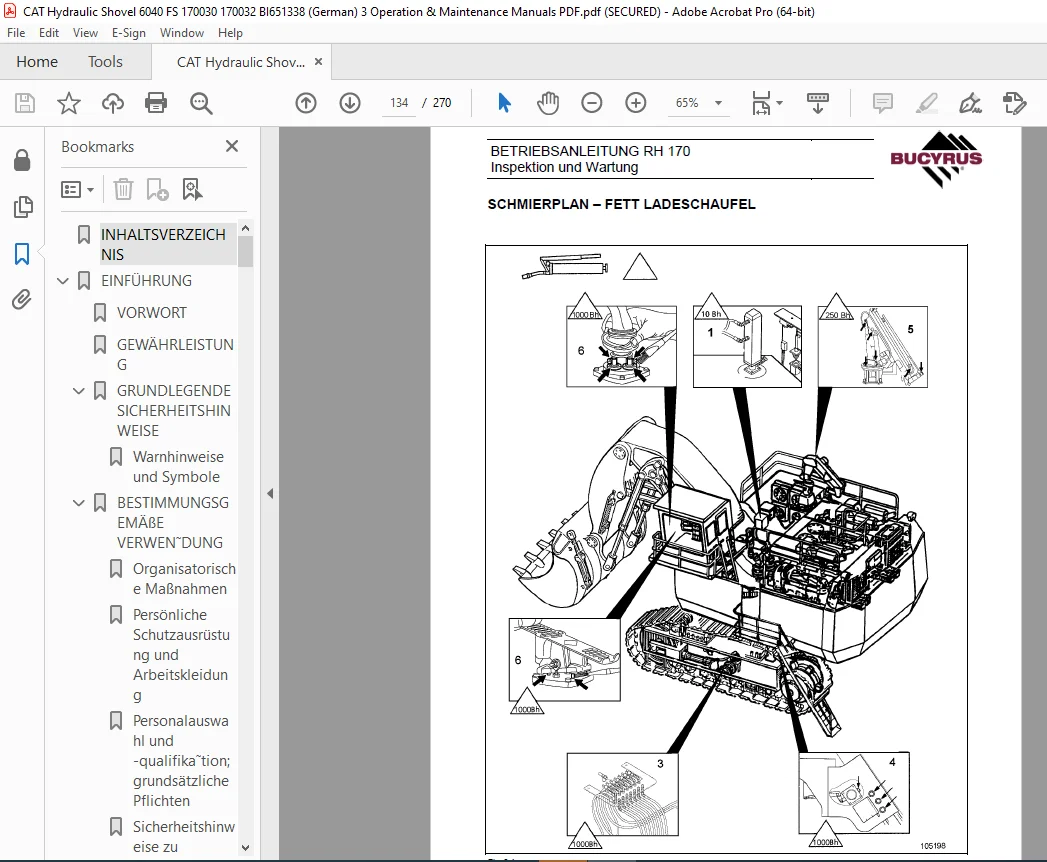

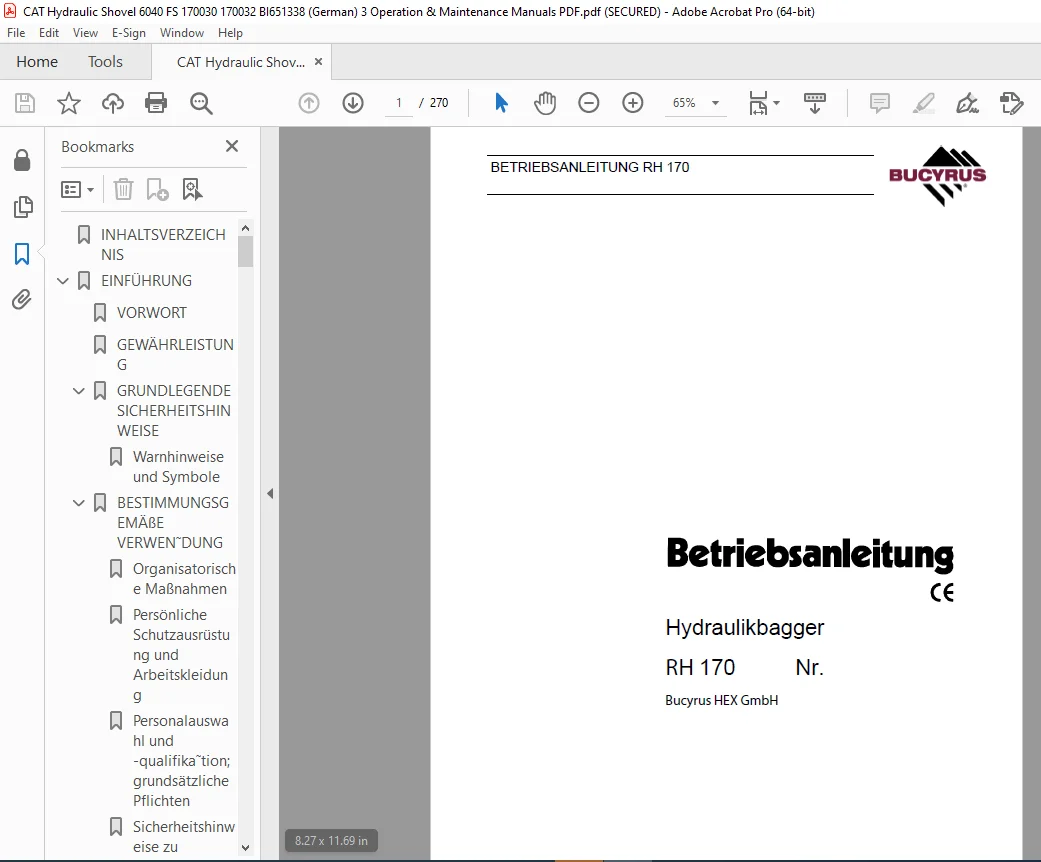

IMAGES PREVIEW OF THE MANUAL:
DESCRIPTION:
CAT Bucyrus RH 170 Hydraulikbagger Betriebsanleitung 3663900 PDF DOWNLOAD (GERMAN)
VORWORT
Diese Betriebsanleitung soll helfen, die Maschine kennenzulernen und ihre bestimmungsgemäßen
Einsatzmöglichkeiten zu nutzen.
Einsatzmöglichkeiten zu nutzen.
- Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaft-
lich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden und die Zuverlässigkeit und die Le-
bensdauer der Maschine zu erhöhen. - Die Betriebsanleitung ist um Anweisungen auf- grund bestehender nationaler Vorschriften zur Un-
fallverhütung und zum Umweltschutz zu ergänzen. - Die Betriebsanleitung muß ständig im Fahrerhaus der Maschine verfügbar sein.
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden, die mit Arbeiten mit / an der
Ma- schine z. B.
Ma- schine z. B.
■ Bedienung, einschließlich Rüsten, Störungs- behebung im Arbeitsablauf, Pflege, Entsorgung von
Betriebs- und Hilfsstoffen
■ Instandhaltung (Inspektion, Wartung, In- standsetzung) und / oder
■ Transport
beauftragt ist.
Betriebs- und Hilfsstoffen
■ Instandhaltung (Inspektion, Wartung, In- standsetzung) und / oder
■ Transport
beauftragt ist.
- Neben der Betriebsanleitung und den im Verwen- derland und an der Einsatzstelle geltenden ver-bindlichen Regelungen zur Unfallverhütung und zum Umweltschutz sind auch die anerkanntenfachtechnischen Regeln für sicherheits- und fach- gerechtes Arbeiten zu beachten.¹
- Die Betriebsanleitung wendet sich an den Bauma- schinen-Fachmann. Grundkenntnisse kann sie nichtvermitteln. Diese können z. B. bei einer mehrtägigen Einweisung durch den Terex- Germany –Fachmonteur oder durch Teilnahme an einem Terex-Germany – Training für Fahrer oderInstandhaltungspersonal erworben werden.
- Der Terex-Germany – Service beantwortet gern Ihre Fragen. Sprechen Sie ihn an, wenn Sie nach demDurcharbeiten der Betriebsanleitung Fragen haben.
- Jede Terex-Germany Betriebsanleitung wird in deutscher Sprache erstellt und erst dann übersetzt.Auch eine gute Übersetzung kann zu Rückfragen veranlassen, die Terex-Germany gern beantwortet.
- Die Betriebsanleitung ist keine Arbeitsanleitung, um größere Instandsetzungen durchzuführen. DieseArbeiten führt für Sie gern der Terex- Germany – Service aus.
- Die zur Maschine gehörende Dokumentation ist nach Umfang, Stückzahl und Sprache in der Ver-sandanzeige der Maschine oder bei getrennter Zustellung im Begleitschreiben aufgelistet. Be-triebsanleitung und Ersatzteilliste sind mit der Ma- schinen Nr. gekennzeichnet.
- Bitte prüfen Sie beim Empfang der Sendung, ob Sie die Dokumentation vollzählig und in der vonIhnen verlangten Sprache erhielten
TABLE OF CONTENTS:
CAT Bucyrus RH 170 Hydraulikbagger Betriebsanleitung 3663900 PDF DOWNLOAD (GERMAN)
INHALTSVERZEICHNIS....................................................... 5 EINFÜHRUNG............................................................... 11 VORWORT.............................................................. 13 GEWÄHRLEISTUNG....................................................... 14 GRUNDLEGENDE SICHERHEITSHINWEISE..................................... 15 Warnhinweise und Symbole......................................... 15 BESTIMMUNGSGEMÄßE VERWEN DUNG........................................ 16 Organisatorische Maßnahmen....................................... 17 Persönliche Schutzausrüstung und Arbeitskleidung................. 17 Personalauswahl und -qualifika tion; grundsätzliche Pflichten.... 18 Sicherheitshinweise zu bestimmten Betriebsphasen................. 18 Hinweise auf besondere Gefahrenarten............................. 20 Transport und Wiederinbetriebnahme............................... 21 BRAND- UND EXPLOSIONSGEFAHR.......................................... 22 NOTIZEN.............................................................. 23 BEDIENUNG................................................................ 25 BEDIENUNG, SICHERHEITSHINWEISE....................................... 27 BRAND- UND EXPLOSIONSGEFAHR.......................................... 29 B.................................................................... 30 BESCHREIBUNG DER MASCHINE............................................ 30 Maschinen-Übersicht.............................................. 31 Unterwagen....................................................... 32 Oberwagen........................................................ 32 Antrieb.......................................................... 32 Hydraulikanlage.................................................. 32 Pump-Managing-System............................................. 32 Speicher-Programmierbare-Steuerung (SPS)......................... 32 Electronic-Hydraulic-Servo-Control (EHSC)........................ 32 Bedarfssteuerung / Nullhubregelung............................... 33 Automatische Leerlaufrückstellung................................ 33 Board-Control-System (BCS)....................................... 33 Elektrische Anlage............................................... 33 Beschilderung.................................................... 35 Auf- und Absteigen, Sicherheitshinweise.......................... 36 Aufstiegleiter (Option).......................................... 37 Fahrerhaus Innenbeleuchtung...................................... 38 Wartungsbeleuchtung.............................................. 38 NOT AUS Taster................................................... 39 Scheibenwaschanlage.............................................. 39 Fahrersitz....................................................... 40 Feuerlöscher..................................................... 41 Automatische Feuerlöschanlage (Option)........................... 42 KONTROLL-, WARN- UND STEUERELEMENTE.................................. 44 MASCHINE IN BETRIEB NEHMEN........................................... 75 Betanken......................................................... 75 Service-Station (Tanklift)....................................... 75 Elektrische Anlage ein- und ausschalten.......................... 81 Motor anlassen und abstellen..................................... 82 Klimaanlage (Option)............................................. 85 Zusatzheizung (Option)........................................... 87 FAHREN SICHERHEITSHINWEISE........................................... 89 FAHREN............................................................... 90 Oberwagen-Grundstellung.......................................... 90 Fahren, vorwärts/rückwärts....................................... 90 Notschaltung für Fahrantrieb..................................... 94 Oberwagenverriegelung............................................ 96 Feststellbremse Fahrwerk......................................... 96 MASCHINE TRANSPORTIEREN SICHERHEITSHINWEISE.......................... 97 ARBEITSBETRIEB, SICHERHEITSHINWEISE.................................. 98 ARBEITSBETRIEB.......................................................100 Vor dem Arbeiten.................................................100 Oberwagen schwenken und abbremsen................................100 Bremsen des Oberwagens...........................................100 Arbeiten.........................................................101 Nach dem täglichen Betrieb.......................................102 MONTAGE VON ARBEITSAUSRÜSTUNGEN, SICHERHEITSHINWEISE.................103 Maschine sichern.................................................105 KORROSIONSSCHUTZ FÜR BOLZEN UND LAGERUNGEN (BUCHSEN UND NABEN).......106 INSPEKTION UND WARTUNG...................................................109 INSPEKTION UND WARTUNG, SICHERHEITSHINWEISE..........................111 Brand- und Explosionsgefahr......................................117 INSPEKTIONS- UND WARTUNGSPLÄNE, HINWEISE.............................119 Intervalle.......................................................119 Motorölwechsel...................................................119 Ansauganlage.....................................................119 Öle / Fette......................................................119 Reinigungsarbeiten...............................................119 Komponenten......................................................119 Plan V...........................................................121 Plan N...........................................................123 Plan T und W.....................................................125 Plan A – E.......................................................127 SCHMIERPLAN – FETT LADESCHAUFEL......................................134 Schmierplan - Fett Ladeschaufel (Legende)........................135 Füllmenge – Fett.................................................135 SCHMIERPLAN – FETT TIEFLÖFFEL........................................136 Schmierplan – Fett Tieflöffel (Legende)..........................137 Füllmenge - Fett.................................................137 PRÜFPLAN - ÖL........................................................138 Prüfplan - Öl (Legende)..........................................139 Füllmenge – Öl...................................................140 Füllmengen – Sonstiges...........................................140 SCHMIERSTOFFE........................................................141 I. Öle für Verbrennungsmotoren...................................141 II. Öle für Hydraulikanlagen (Auswahl)...........................142 III. Öle für Getriebe (Auswahl)..................................143 V. Fette für Lagerstellen und Drehverbindungen...................144 WARTUNGSARBEITEN.....................................................145 Ablaßschlauch für Ölwechsel......................................145 MOTOR................................................................146 Motor, Sicherheitshinweise.......................................146 Keilriemen Generator/Gebläse nachspannen.........................146 Ventilspiel prüfen und einstellen................................146 Motoröltank Ölstand prüfen / Öl auffüllen (Option)...............147 Motoröl wechseln.................................................148 Motoröltank Öl wechseln..........................................150 Motorölfilter wechseln...........................................152 Ölfilter für Motoröltank wechseln................................153 Zentrifuge.......................................................154 KÜHLANLAGE...........................................................155 Temperatur.......................................................155 Kühler...........................................................156 Kühlflüssigkeit..................................................158 Wasserfilter.....................................................161 LUFTANSAUGANLAGE.....................................................162 Hauptfilterelement...............................................162 Sicherheitsfilterelement.........................................164 Ansaugleitung....................................................165 Staubabsaugung...................................................165 KRAFTSTOFFANLAGE.....................................................166 Kraftstoffanlage / Sicherheitshinweise...........................166 Kraftstoffilter wechseln.........................................166 Kraftstoffanlage entlüften.......................................167 Kraftstofftanks reinigen.........................................167 Wasserabscheider (Option)........................................169 ELEKTRISCHE ANLAGE...................................................171 Elektrische Anlage, Sicherheitshinweise..........................171 Drehstromgenerator, Hinweise.....................................171 Batterie.........................................................172 Schaltschrank....................................................174 HYDRAULIKANLAGE......................................................176 Hydraulikanlage, Sicherheitshinweise.............................176 Hydraulikanlage drucklos machen..................................176 Hydraulikölstand prüfen..........................................177 Hydrauliköl-Rücklauffilter (Hydrauliköltank) wechseln............179 Bypass-Ventile (Hydrauliköltank).................................181 Hydrauliköl-Rücklauffilter (Filtergehäuse - Kühlung) wechseln....182 Bypass-Ventil (Filtergehäuse - Kühlung)..........................183 Entlüftungsfilter................................................184 Filter (Steuerkreis und Hilfssteuerkreis ).......................185 Hochdruckfilter für Arbeitshydraulik.............................186 Hochdruckfilter für Vorsteuerkreis...............................187 Hochdruckfilter für Speisekreise Schwenkwerkspumpen..............188 Hydrauliköl wechseln.............................................190 Hydraulikanlage entlüften........................................193 Hydraulikölkühler reinigen.......................................194 Elektronische Baggersteuerung....................................195 Druckspeicher-Notabsenkung.......................................196 PUMPENGETRIEBE.......................................................197 Getriebe-Ölstand prüfen / Öl auffüllen...........................197 Getriebeöl wechseln..............................................198 Getriebeentlüftung...............................................200 Ölfilter für Pumpengetriebe......................................201 SCHWENKGETRIEBE......................................................202 Getriebe, Ölstand prüfen / Öl auffüllen..........................202 Bremskammer, Ölstand prüfen / Öl auffüllen.......................202 Getriebeöl wechseln..............................................203 Bremskammer Getriebeöl wechseln..................................204 Getriebeentlüftung...............................................204 FAHRGETRIEBE.........................................................205 Getriebe, Ölstand prüfen / Öl auffüllen..........................205 Getriebe, Ölstand prüfen / Öl auffüllen..........................205 Vorkammer, Ölstand prüfen / Öl auffüllen.........................206 Vorkammer, Ölstand prüfen / Öl auffüllen.........................206 Bremskammer, Ölstand prüfen / Öl auffüllen.......................206 Fahrgetriebe, Öl wechseln........................................207 Vorkammer, Öl wechseln...........................................207 Entlüftungsfilter................................................207 Fahrgetriebe, Öl wechseln........................................208 Vorkammer, Öl wechseln...........................................208 Bremskammer, Öl wechseln.........................................209 FAHRWERK.............................................................210 Laufrollen.......................................................211 Spannvorrichtung für Fahrketten..................................212 Prüfpflicht des Membranspeichers.................................213 Gasvorspanndruck im Membranspeicher prüfen.......................213 DREHVERBINDUNG.......................................................214 Drehverbindung, Hinweise.........................................214 Laufbahnen.......................................................214 Innenverzahnung..................................................214 SCHMIERANLAGE........................................................216 Aufbau...........................................................216 Schmierzeit / Pausenzeit.........................................216 Schmierzeit manuelles Abschmieren (Option).......................216 Funktion.........................................................217 Fettbehälter füllen..............................................218 Belüftungsfilter.................................................218 Schmierdruck prüfen..............................................219 Blockade einer Schmierstelle.....................................220 Ölfilter (Hydraulikkreis Fettpumpe)..............................221 Fettfilter (Fettbehälter füllen).................................222 Fettfilter (Schmierleitungen)....................................223 SONSTIGE WARTUNGSARBEITEN............................................224 Motor............................................................224 Heizung und Klimaanlage..........................................224 AUFSTIEGLEITER (OPTION)..............................................225 Umlenkrollen und Rastbolzen......................................225 Prüfpflicht des Membranspeichers.................................226 Gasvorspanndruck im Membranspeicher prüfen.......................226 BORDKRAN (OPTION)....................................................227 Kontroll-, Warn- und Steuerelemente..............................227 Prüfung des Bordkranes...........................................227 Antriebseinheit..................................................228 Bordkran.........................................................228 STILLEGUNG UND WIEDERINBETRIEBNAHME..................................229 Stillegen des Hydrobaggers.......................................229 Lagern der Batterie..............................................229 Wiederinbetriebnahme.............................................230 INSTANDSETZUNG...........................................................235 INSTANDSETZUNG, SICHERHEITSHINWEISE..................................237 BRAND UND EXPLOSIONSGEFAHR...........................................239 MOTOR................................................................240 ELEKTRISCHE ANLAGE...................................................241 Starthilfe (Fremdstarten), Sicherheitshinweise...................241 Starthilfe (Fremdstarten)........................................241 HYDRAULIKANLAGE......................................................243 DRUCKSPEICHER, SICHERHEITSHINWEISE...................................244 SCHWEISSARBEITEN.....................................................245 Schweißarbeiten, Sicherheitshinweise.............................245 ANHANG...................................................................249 ERKENNEN UND BEHEBEN VON STÖRUNGEN...................................251 Erkennen und Beheben von Störungen, Hinweise.....................251 Aufbau der Störungstabelle.......................................251 STÖRUNGSTABELLEN.................................................252 HYDRAULIKPLAN........................................................258 ABKÜRZUNGSVERZEICHNIS................................................261 TECHNISCHE DATEN.....................................................263 NOTIZEN..............................................................265 STICHWORTVERZEICHNIS.....................................................267
