CAT Bucyrus RH 200 Hydraulikbagger Betriebsanleitung 3659570 PDF DOWNLOAD (GERMAN)
$26.95
CAT Bucyrus RH 200 Hydraulikbagger Betriebsanleitung 3659570 PDF DOWNLOAD (GERMAN)
Instant PDF Download
Available immediately
Save to Your Device
Download & keep forever
Antivirus Scanned
100% virus-free
Trusted Worldwide
175,000+ customers
Description
CAT Bucyrus RH 200 Hydraulikbagger Betriebsanleitung 3659570 PDF DOWNLOAD (GERMAN)
FILE DETAILS:
CAT Bucyrus RH 200 Hydraulikbagger Betriebsanleitung 3659570 PDF DOWNLOAD (GERMAN)
Language : GERMAN
Pages : 227
Downloadable : Yes
File Type : PDF

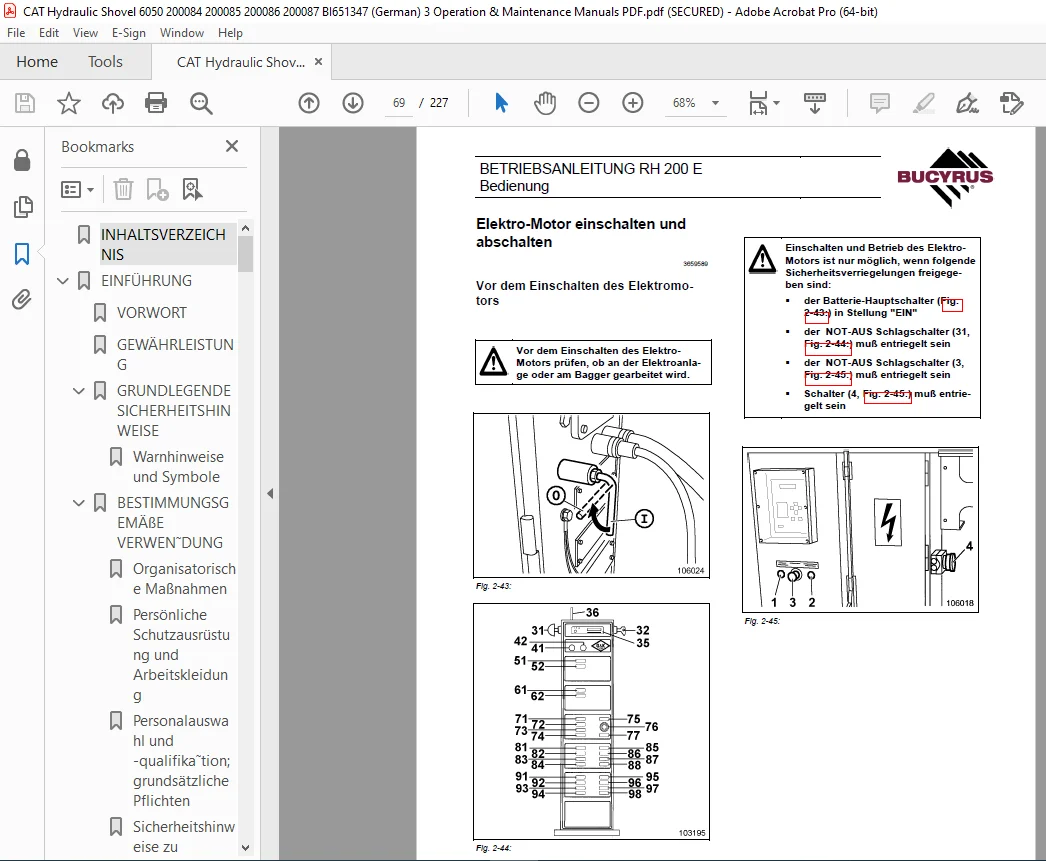

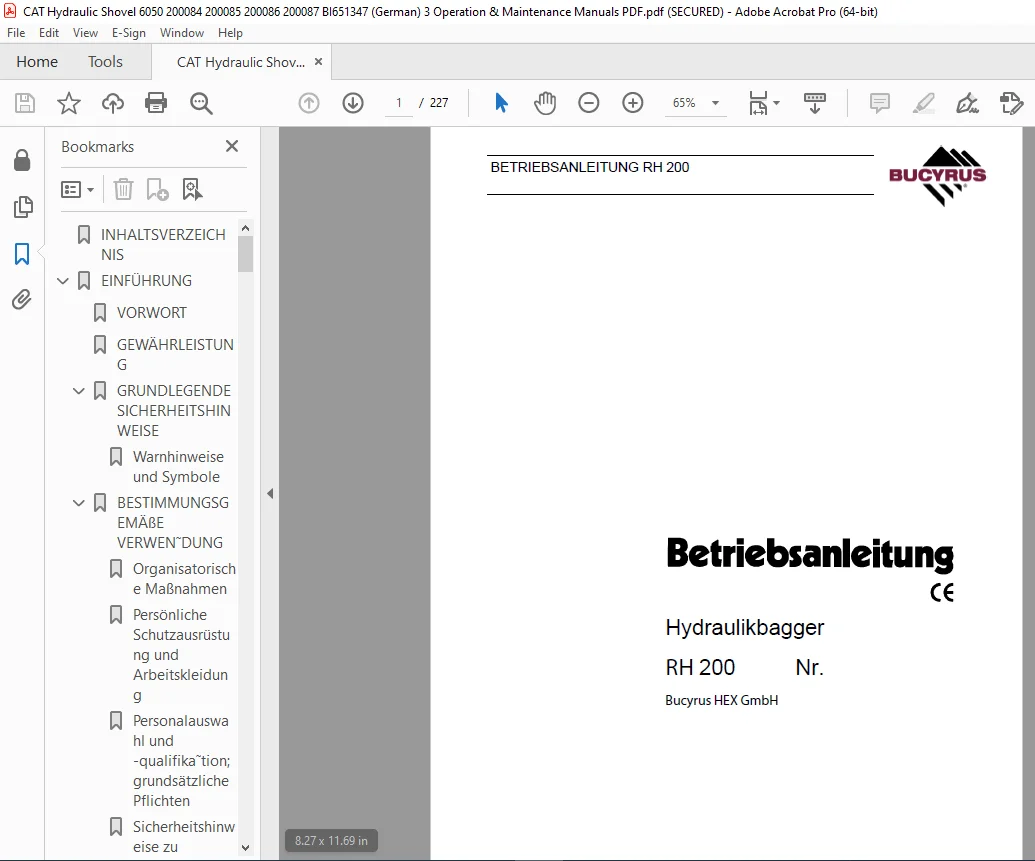

IMAGES PREVIEW OF THE MANUAL:
DESCRIPTION:
CAT Bucyrus RH 200 Hydraulikbagger Betriebsanleitung 3659570 PDF DOWNLOAD (GERMAN)
VORWORT
Diese Betriebsanleitung soll helfen, die Maschine kennenzulernen und ihre bestimmungsgemäßen
Einsatzmöglichkeiten zu nutzen.
Einsatzmöglichkeiten zu nutzen.
- Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaft-
lich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden und die Zuverlässigkeit und die Le-
bensdauer der Maschine zu erhöhen. - Die Betriebsanleitung ist um Anweisungen auf- grund bestehender nationaler Vorschriften zur Un-
fallverhütung und zum Umweltschutz zu ergänzen. - Die Betriebsanleitung muß ständig im Fahrerhaus der Maschine verfügbar sein.
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden, die mit Arbeiten mit / an der
Ma- schine z. B.
Ma- schine z. B.
■ Bedienung, einschließlich Rüsten, Störungs- behebung im Arbeitsablauf, Pflege, Entsorgung von
Betriebs- und Hilfsstoffen
■ Instandhaltung (Inspektion, Wartung, In- standsetzung) und / oder
■ Transport
beauftragt ist.
Betriebs- und Hilfsstoffen
■ Instandhaltung (Inspektion, Wartung, In- standsetzung) und / oder
■ Transport
beauftragt ist.
- Neben der Betriebsanleitung und den im Verwen- derland und an der Einsatzstelle geltenden ver-bindlichen Regelungen zur Unfallverhütung und zum Umweltschutz sind auch die anerkanntenfachtechnischen Regeln für sicherheits- und fach- gerechtes Arbeiten zu beachten.¹
- Die Betriebsanleitung wendet sich an den Bauma- schinen-Fachmann. Grundkenntnisse kann sie nichtvermitteln. Diese können z. B. bei einer mehrtägigen Einweisung durch den Terex- Germany –Fachmonteur oder durch Teilnahme an einem Terex-Germany – Training für Fahrer oderInstandhaltungspersonal erworben werden.
- Der Terex-Germany – Service beantwortet gern Ihre Fragen. Sprechen Sie ihn an, wenn Sie nach demDurcharbeiten der Betriebsanleitung Fragen haben.
- Jede Terex-Germany Betriebsanleitung wird in deutscher Sprache erstellt und erst dann übersetzt.Auch eine gute Übersetzung kann zu Rückfragen veranlassen, die Terex-Germany gern beantwortet.
- Die Betriebsanleitung ist keine Arbeitsanleitung, um größere Instandsetzungen durchzuführen. DieseArbeiten führt für Sie gern der Terex- Germany – Service aus.
- Die zur Maschine gehörende Dokumentation ist nach Umfang, Stückzahl und Sprache in der Ver-sandanzeige der Maschine oder bei getrennter Zustellung im Begleitschreiben aufgelistet. Be-triebsanleitung und Ersatzteilliste sind mit der Ma- schinen Nr. gekennzeichnet.
- Bitte prüfen Sie beim Empfang der Sendung, ob Sie die Dokumentation vollzählig und in der vonIhnen verlangten Sprache erhielten.
TABLE OF CONTENTS:
CAT Bucyrus RH 200 Hydraulikbagger Betriebsanleitung 3659570 PDF DOWNLOAD (GERMAN)
INHALTSVERZEICHNIS......................................................................... 5 EINFÜHRUNG................................................................................. 9 VORWORT................................................................................ 11 GEWÄHRLEISTUNG......................................................................... 12 GRUNDLEGENDE SICHERHEITSHINWEISE....................................................... 13 Warnhinweise und Symbole........................................................... 13 BESTIMMUNGSGEMÄßE VERWEN DUNG.......................................................... 14 Organisatorische Maßnahmen......................................................... 15 Persönliche Schutzausrüstung und Arbeitskleidung................................... 15 Personalauswahl und -qualifika tion; grundsätzliche Pflichten...................... 16 Sicherheitshinweise zu bestimmten Betriebsphasen................................... 16 Hinweise auf besondere Gefahrenarten............................................... 18 Transport und Wiederinbetriebnahme................................................. 19 UNFALLVERHÜTUNGSVORSCHRIFTEN FÜR BAGGER MIT ELEKTROANTRIEB´............................ 20 SICHERHEITSHINWEISE FÜR BAGGER MIT ELEKTROANTRIEB...................................... 22 Brand- und Explosionsgefahr........................................................ 23 NOTIZEN................................................................................ 25 BEDIENUNG.................................................................................. 27 BEDIENUNG, SICHERHEITSHINWEISE......................................................... 29 BRAND- UND EXPLOSIONSGEFAHR............................................................ 31 B...................................................................................... 32 BESCHREIBUNG DER MASCHINE.............................................................. 32 Maschinen-Übersicht................................................................ 33 Unterwagen......................................................................... 34 Oberwagen.......................................................................... 34 Antrieb............................................................................ 34 Hydraulikanlage.................................................................... 34 Pump-Managing-System............................................................... 34 Speicher-Programmierbare-Steuerung (SPS)........................................... 34 Electronic-Hydraulic-Servo-Control (EHSC).......................................... 34 Bedarfssteuerung / Nullhubregelung................................................. 35 Board-Control-System (BCS)......................................................... 35 Elektrische Anlage................................................................. 35 Beschilderung...................................................................... 39 Auf- und Absteigen, Sicherheitshinweise............................................ 40 Fahrerhaus Innenbeleuchtung........................................................ 42 Wartungsbeleuchtung................................................................ 42 NOT AUS Schalter................................................................... 43 Scheibenwaschanlage................................................................ 43 Fahrersitz......................................................................... 44 Feuerlöscher....................................................................... 45 Automatische Feuerlöschanlage (Option)............................................. 46 KONTROLL-, WARN- UND STEUERELEMENTE.................................................... 48 MASCHINE IN BETRIEB NEHMEN............................................................. 65 Service-Station (Tanklift)......................................................... 65 Elektrische Anlage ein- und ausschalten............................................ 68 Elektro-Motor einschalten und abschalten........................................... 69 Klimaanlage (Option)............................................................... 76 Zusatzheizung (Option)............................................................. 78 FAHREN SICHERHEITSHINWEISE............................................................. 80 FAHREN................................................................................. 81 Oberwagen-Grundstellung............................................................ 81 Fahren, vorwärts/rückwärts......................................................... 81 Notschaltung für Fahrantrieb....................................................... 85 Oberwagenverriegelung.............................................................. 88 Feststellbremse Fahrwerk........................................................... 88 MASCHINE TRANSPORTIEREN SICHERHEITSHINWEISE............................................ 89 ARBEITSBETRIEB, SICHERHEITSHINWEISE.................................................... 90 ARBEITSBETRIEB......................................................................... 92 Vor dem Arbeiten................................................................... 92 Oberwagen schwenken und abbremsen.................................................. 92 Bremsen des Oberwagens............................................................. 92 Arbeiten........................................................................... 93 Nach dem täglichen Betrieb......................................................... 94 MONTAGE VON ARBEITSAUSRÜSTUNGEN, SICHERHEITSHINWEISE................................... 95 Maschine sichern................................................................... 97 KORROSIONSSCHUTZ FÜR BOLZEN UND LAGERUNGEN (BUCHSEN UND NABEN)......................... 98 INSPEKTION UND WARTUNG.....................................................................101 SICHERHEITSHINWEISE FÜR BAGGER MIT ELEKTROANTRIEB......................................103 INSPEKTION UND WARTUNG, SICHERHEITSHINWEISE............................................105 Brand- und Explosionsgefahr........................................................111 INSPEKTIONS- UND WARTUNGSPLÄNE, HINWEISE...............................................113 Intervalle.........................................................................113 Motorölwechsel.....................................................................113 Öle / Fette........................................................................113 Reinigungsarbeiten.................................................................113 Komponenten........................................................................113 Plan V.............................................................................115 Plan N.............................................................................117 Plan T und W.......................................................................119 Plan A – E.........................................................................121 SCHMIERPLAN – FETT LADESCHAUFEL........................................................128 Schmierplan - Fett Ladeschaufel (Legende)..........................................129 Füllmenge – Fett...................................................................129 PRÜFPLAN - ÖL..........................................................................130 Prüfplan - Öl (Legende)............................................................131 Füllmenge – Öl.....................................................................132 Füllmengen – Sonstiges.............................................................132 SCHMIERSTOFFE..........................................................................133 I. Öle für Verbrennungsmotoren.....................................................133 II. Öle für Hydraulikanlagen (Auswahl).............................................134 III. Öle für Getriebe (Auswahl)....................................................135 V. Fette für Lagerstellen und Drehverbindungen.....................................136 WARTUNGSARBEITEN.......................................................................137 Ablaßschlauch für Ölwechsel........................................................137 ELEKTRO-MOTOR..........................................................................138 Elektro-Motor, Sicherheitshinweise.................................................138 Elektro-Motor......................................................................138 ELEKTRISCHE ANLAGE.....................................................................140 Elektrische Anlage, Sicherheitshinweise............................................140 Batteriehauptschalter..............................................................140 Batterie...........................................................................141 Schaltschrank......................................................................143 Schleifringkörper..................................................................146 HYDRAULIKANLAGE........................................................................147 Hydraulikanlage, Sicherheitshinweise...............................................147 Hydraulikanlage drucklos machen....................................................147 Hydraulikölstand prüfen............................................................148 Hydrauliköl-Rücklauffilter (Hydrauliköltank) wechseln..............................150 Bypass-Ventile (Hydrauliköltank)...................................................152 Entlüftungsfilter..................................................................153 Filter (Steuerkreis)...............................................................154 Hochdruckfilter für Arbeitshydraulik...............................................155 Hochdruckfilter für Vorsteuerkreis.................................................156 Hochdruckfilter für Schwenkkreise..................................................157 Filter für Hydrauliköl-Kühlung.....................................................158 Hydrauliköl wechseln...............................................................159 Hydraulikanlage entlüften..........................................................163 Hydraulikölkühler reinigen.........................................................164 Elektronische Baggersteuerung......................................................165 Druckspeicher-Notabsenkung.........................................................166 PUMPENGETRIEBE.........................................................................167 Getriebe-Ölstand prüfen / Öl auffüllen.............................................167 Vorkammern der Hauptpumpen, Ölstand prüfen / Öl auffüllen, ablassen, wechseln......169 Vorkammern der Schwenkpumpen, Ölstand prüfen / Öl auffüllen, ablassen, wechseln....170 Getriebeentlüftung.................................................................170 Ölfilter für Pumpengetriebe........................................................171 SCHWENKGETRIEBE........................................................................172 Getriebe, Ölstand prüfen / Öl auffüllen............................................172 Getriebeöl wechseln................................................................172 Getriebeentlüftung.................................................................173 Schwenkwerkshals...................................................................173 FAHRGETRIEBE...........................................................................174 Getriebe, Ölstand prüfen / Öl auffüllen............................................174 Getriebe, Ölstand prüfen / Öl auffüllen............................................174 Vorkammer, Ölstand prüfen / Öl auffüllen...........................................175 Fahrgetriebe, Öl wechseln..........................................................175 FAHRWERK...............................................................................177 Laufrollen.........................................................................178 Spannvorrichtung für Fahrketten....................................................179 Prüfpflicht des Membranspeichers...................................................180 Gasvorspanndruck im Membranspeicher prüfen.........................................180 Leiträder..........................................................................181 DREHVERBINDUNG.........................................................................182 Drehverbindung, Hinweise...........................................................182 Laufbahnen.........................................................................182 Innenverzahnung....................................................................182 SCHMIERANLAGE..........................................................................184 Aufbau und Funktion................................................................184 Schmierzeit / Pausenzeit...........................................................184 Schmierzeit manuelles Abschmieren (Option).........................................184 Fettbehälter füllen................................................................185 Belüftungsfilter...................................................................186 Schmierdruck prüfen................................................................186 Blockade einer Schmierstelle.......................................................187 Manuelles Abschmieren (Option).....................................................187 SONSTIGE WARTUNGSARBEITEN..............................................................189 Heizung und Klimaanlage............................................................189 BORDKRAN (OPTION)......................................................................190 Kontroll-, Warn- und Steuerelemente................................................190 Prüfung des Bordkranes.............................................................190 Antriebseinheit....................................................................191 Bordkran...........................................................................191 STILLEGUNG UND WIEDERINBETRIEBNAHME....................................................192 Stillegen des Hydrobaggers.........................................................192 Lagern der Batterie................................................................192 Wiederinbetriebnahme...............................................................193 NOTIZEN................................................................................194 INSTANDSETZUNG.............................................................................195 SICHERHEITSHINWEISE FÜR BAGGER MIT ELEKTROANTRIEB......................................197 INSTANDSETZUNG, SICHERHEITSHINWEISE....................................................199 BRAND UND EXPLOSIONSGEFAHR.............................................................201 HYDRAULIKANLAGE........................................................................202 Instandsetzung.....................................................................202 DRUCKSPEICHER SICHERHEITSHINWEISE......................................................203 SCHWEISSARBEITEN.......................................................................204 Schweißarbeiten, Sicherheitshinweise...............................................204 NOTIZEN............................................................................205 ANHANG.....................................................................................207 ERKENNEN UND BEHEBEN VON STÖRUNGEN.....................................................209 Erkennen und Beheben von Störungen, Hinweise.......................................209 Aufbau der Störungstabelle.........................................................209 STÖRUNGSTABELLEN...................................................................210 HYDRAULIKPLAN..........................................................................214 ANZIEHDREHMOMENTE UND -WINKEL..........................................................216 ABKÜRZUNGSVERZEICHNIS..................................................................218 TECHNISCHE DATEN.......................................................................220 STICHWORTVERZEICHNIS.......................................................................224
