CAT Bucyrus RH 40E Pelle hydraulique Manuel de service 3720330 PDF DOWNLOAD (FRENCH)

Description

CAT Bucyrus RH 40E Pelle hydraulique Manuel de service 3720330 PDF DOWNLOAD (FRENCH)

FILE DETAILS:

CAT Bucyrus RH 40E Pelle hydraulique Manuel de service 3720330 PDF DOWNLOAD (FRENCH)

Language : French
Pages : 238
Downloadable : Yes
File Type : PDF

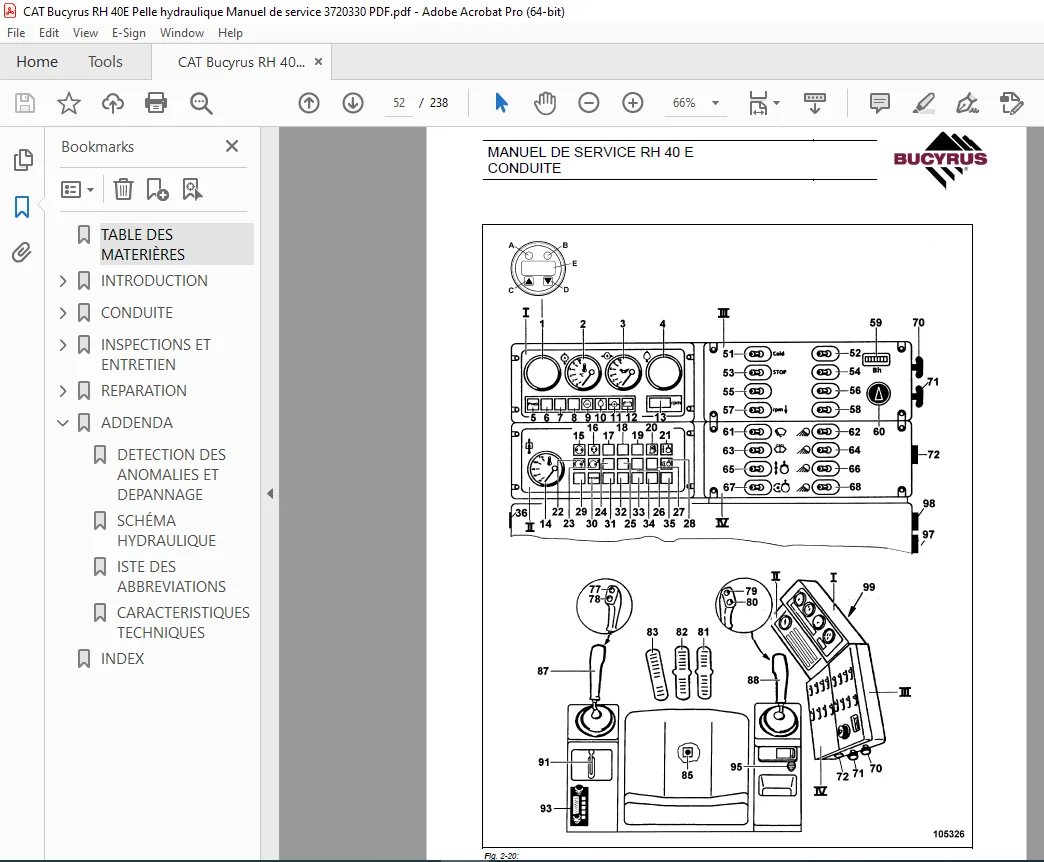

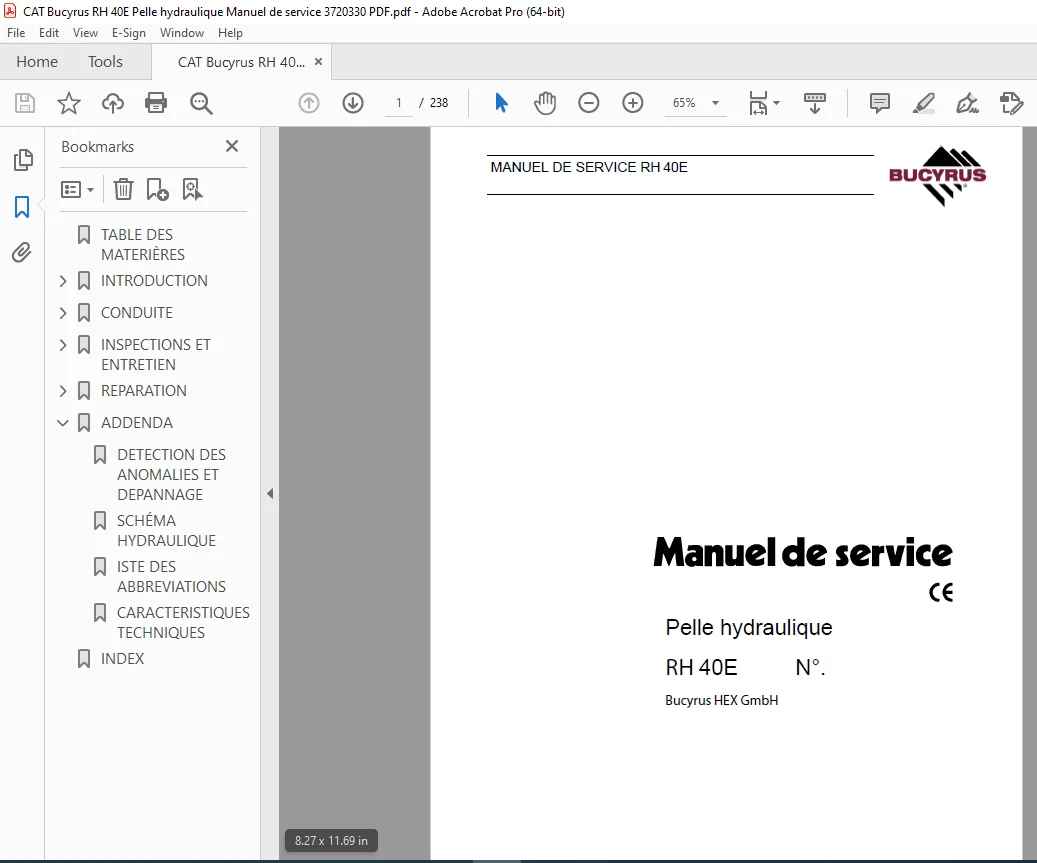

 IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

CAT Bucyrus RH 40E Pelle hydraulique Manuel de service 3720330 PDF DOWNLOAD (FRENCH)

TABLE DES MATERIÈRES.........................................................  5
INTRODUCTION................................................................. 11
	AVANT-PROPOS............................................................. 13
	GARANTIE................................................................. 14
	CONSIGNES DE SECURITE FONDAMENTALE....................................... 15
	UTILISATION CONFORME A L'EMPLOI PREVU.................................... 16
	RISQUES D'INCENDIE ET D'EXPLOSION........................................ 23
	NOTICE................................................................... 25
CONDUITE..................................................................... 27
	CONDUITE, CONSIGNES DE SECURITE.......................................... 29
	RISQUES D'INCENDIE ET D'EXPLOSION........................................ 31
	D........................................................................ 32
	DESCRIPTION DE LA MACHINE................................................ 32
	ÉLÉMENTS DE CONTRÔLE, D'ALERTE ET DE COMMANDE............................ 44
	MISE EN SERVICE DE LA MACHINE............................................ 63
	TRANSPORT DE LA MACHINE - CONSIGNES DE SÉCURITÈ.......................... 77
	MONTAGE DES EQUIPEMENTS DE TRAVAIL - CONSIGNES DE SECURITE............... 85
	PROTECTION ANTI-CORROSIVE POUR AXES ET PALIERS (DOUILLES ET MOYEUX)...... 88
	UTILISATION DE LA MACHINE COMME ENGIN DE LEVAGECONSIGNES DE SECURITE.... 89
	NOTICE................................................................... 95
INSPECTIONS ET ENTRETIEN..................................................... 97
	INSPECTION ET ENTRETIEN, CONSIGNES DE SECURITE........................... 99
	FLUIDE HYDRAULIQUE ANTI-POLLUANT.........................................106
	LUBRIFIANTS ET HUILES D'ENGRENAGE NON-POLLUANTS..........................108
	PLANS D'INSPECTION ET D'ENTRETIEN - CONSIGNES............................109
	PLAN DE LUBRIFICATION – GRAISSE BENNE OUVRANTE...........................122
	PLAN DE LUBRIFICATION – GRAISSE GODET RETRO..............................124
	PLAN DE VERIFICATION - HUILE.............................................126
	LUBRIFIANTS..............................................................129
	TRAVAUX D'ENTRETIEN......................................................135
	MOTEUR...................................................................136
	SYSTEME DE REFROIDISSEMENT...............................................139
	SYSTEME D’ASPIRATION D’AIR...............................................143
	SYSTEME DE CARBURANT.....................................................146
	SYSTEME ELECTRIQUE.......................................................153
	SYSTEME HYDRAULIQUE......................................................156
	REDUCTEUR DES POMPES.....................................................170
	MECANISME D’ORIENTATION..................................................173
	REDUCTEUR DE TRANSLATION.................................................175
	TRAIN A CHENILLES........................................................176
	COURONNE D’ORIENTATION...................................................180
	SYSTEME DE GRAISSAGE CENTRALISE..........................................182
	TRAVAUX D'ENTRETIEN DIVERS...............................................189
	IMMOBILISATION ET REMISE EN SERVICE......................................190
	NOTICE...................................................................193
REPARATION...................................................................195
	REMISE EN ÉTAT - CONSIGNES DE SÉCURITÉ...................................197
	RISQUES D'INCENDIE ET D'EXPLOSION........................................199
	MOTEUR...................................................................200
	SYSTEME ELECTRIQUE.......................................................201
	SYSTEME HYDRAULIQUE......................................................204
	ACCUMULATEURS A PRESSION - CONSIGNES DE SECURITE.........................205
	TRAVAUX DE SOUDAGE.......................................................206
	NOTICE...................................................................207
ADDENDA......................................................................209
	DETECTION DES ANOMALIES ET DEPANNAGE.....................................211
	SCHÉMA HYDRAULIQUE.......................................................217
	ISTE DES ABBREVIATIONS...................................................218
	CARACTERISTIQUES TECHNIQUES..............................................221
INDEX........................................................................233

DESCRIPTION:

CAT Bucyrus RH 40E Pelle hydraulique Manuel de service 3720330 PDF DOWNLOAD (FRENCH)

AVANT-PROPOS

Le but de ce manuel de service est de vous aider à vous familiariser avec la machine et à faire
usa- ge de ses possibilités d’utilisation conformément à l’emploi auquel elle est destinée.

• Le manuel de service contient des instructions importantes permettant d’exploiter la machine en
  toute sécurité et d’une manière appropriée et éco- nomique.
• Le respect de celui-ci contribue à
  éviter les risques, à diminuer les coûts afférents aux réparations ainsi que les temps
  d’immobilisation et à augmenter la fiabilité et la durée de vie de la machine.
• Le manuel de service doit être complété par les directives se rapportant aux réglementations na-
  tionales applicables en matière de prévention des accidents et de protection de l’environnement.
• Le manuel de service doit toujours être tenu à disposition dans la cabine du conducteur de la
  machine.
  Le manuel de service est à lire et à appliquer par toute personne qui est chargée de travailler
  avec / sur la machine, p. ex.

■ Conduite, y compris montage, dépannage pendant le travail, entretien, élimination des matières
consommables.
■ Maintenance (inspection, entretien, remise en état) et / ou
■ Transport

Outre le manuel de service et les réglementations en matière de prévention des accidents et de
protection de l’environnement en vigueur dans le pays de l’utilisateur et sur le lieu
d’exploitation, il y a également lieu d’observer les règles techniques homologuées en ce qui
concerne sécurité et con- formité du travail. ¹

• Le manuel de service a été établi à l’intention du spécialiste en machines de construction. Son but
  n’est pas de fournir des notions fondamentales sur la machine. Celles-ci peuvent être acquises dans
  le cadre d’un stage de formation de plusieurs jours sous la conduite d’un monteur de Terex|O&K ou
  d’un stage d’entraînement pour conducteurs et personnel de maintenance organisé par Terex|O&K.
• Le Service Clients de Terex|O&K se tient à votre disposition pour répondre à vos questions. Con-
• 1 Conformes à la recommandation VDMA “Manuel de service”
  tactez-le si, après la lecture de ce manuel, vous avez encore des questions.
  Tout manuel de service de Terex|O&K est d’abord établi en allemand et traduit ensuite. Même une
  bonne traduction peut donner lieu à des questions auxquelles Terex|O&K répondra volontiers.
• Le manuel de service n’est pas un manuel de travail permettant d’effectuer des travaux de re- mise
  en état plus étendus. Le Service Clients de Terex|O&K se tient à votre disposition pour ef- fectuer
  ces travaux.
• La liste des documents appartenant à la machine établie selon l’ampleur, le nombre d’unités et la
  langue vous parviendra soit avec l’avis d’expéditi- on de la machine, soit avec le bordereau d’ex-
  pédition en cas d’envoi séparé. Le manuel de service et la liste des pièces de rechange sont
  pourvus du numéro de la machine.
• Veuillez vous assurer à la réception de l’envoi que la documentation est complète et qu’elle a été
  rédigée dans la langue que vous aviez demandée.
