CAT Bucyrus RH 90C Hydraulikbagger Betriebsanleitung 3657130 PDF DOWNLOAD (GERMAN)

Description

CAT Bucyrus RH 90C Hydraulikbagger Betriebsanleitung 3657130 PDF DOWNLOAD (GERMAN)

FILE DETAILS:

Language : German
Pages : 220
Downloadable : Yes
File Type : PDF

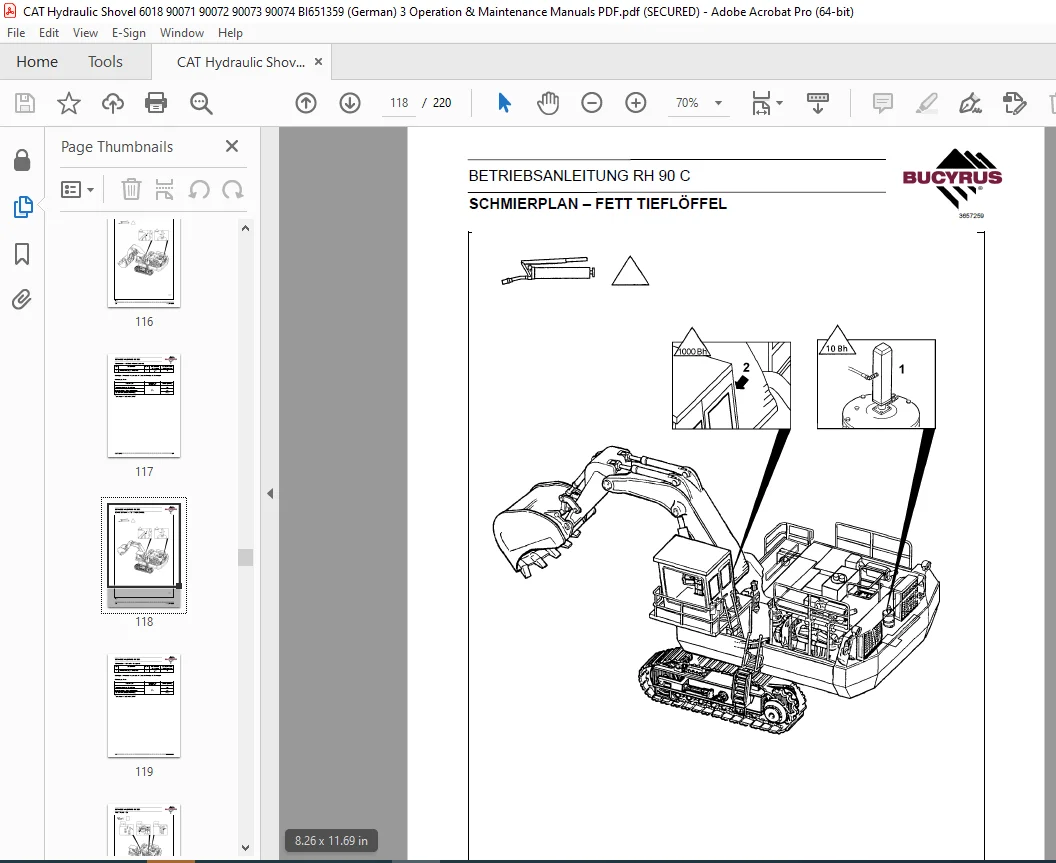

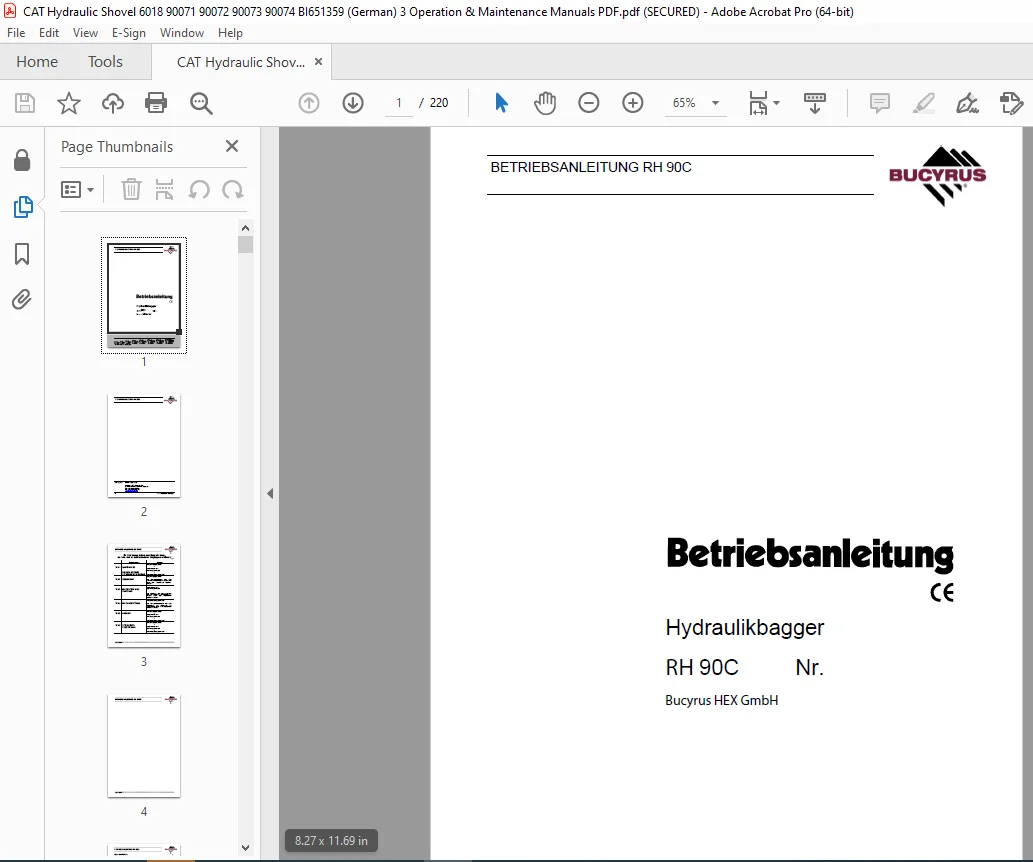

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

CAT Bucyrus RH 90C Hydraulikbagger Betriebsanleitung 3657130 PDF DOWNLOAD (GERMAN)

• Neben der Betriebsanleitung und den im Ver- wenderland und an der Einsatzstelle gelten- den
  verbindlichen Regelungen zur Unfallver- hütung und zum Umweltschutz sind auch die anerkannten
  fachtechnischen Regeln für si- cherheits- und fachgerechtes Arbeiten zu be- achten.[1]
• [1] Entspricht der VDMA-Empfehlung “Betriebsanleitung”Die Betriebsanleitung wendet sich an den Bauma- schinen-Fachmann. Grundkenntnisse kann sie nicht vermitteln. Diese können z. B. bei einer mehrtägigen Einweisung durch den O&K-Mining –
• Fachmonteur oder durch Teilnahme an einem O&K-Mining – Training für Fahrer oder Instandhal- tungspersonal erworben werden.
• Der O&K-Mining – Service beantwortet gern Ihre Fragen. Sprechen Sie ihn an, wenn Sie nach dem Durcharbeiten der Betriebsanleitung Fragen haben.
• Jede O&K-Mining Betriebsanleitung wird in deut- scher Sprache erstellt und erst dann übersetzt. Auch eine gute Übersetzung kann zu Rückfragen veranlassen, die O&K-Mining gern beantwortet.
• Die Betriebsanleitung ist keine Arbeitsanleitung, um größere Instandsetzungen durchzuführen. Diese Arbeiten führt für Sie gern der O&K-Mining – Service aus.
• Die zur Maschine gehörende Dokumentation ist nach Umfang, Stückzahl und Sprache in der Ver- sandanzeige der Maschine oder bei getrennter Zustellung im Begleitschreiben aufgelistet. Be- triebsanleitung und Ersatzteilliste sind mit der Ma- schinen Nr. gekennzeichnet.
• Bitte prüfen Sie beim Empfang der Sendung, ob Sie die Dokumentation vollzählig und in der von Ihnen verlangten Sprache erhielten.
• Eine der Voraussetzungen für die Gewährleistung durch O&K-Mining ist die Durchführung der in der Betriebsanleitung beschriebenen Wartungsarbeiten durch den O&K-Mining – Service oder eine von der O&K-Mining schriftlich autorisierte Werkstatt.
• Die ordnungsgemäße Durchführung der War- tungsarbeiten sind auf den O&K-Mining – ServiceChecklisten zu dokumentieren.

TABLE OF CONTENTS:

CAT Bucyrus RH 90C Hydraulikbagger Betriebsanleitung 3657130 PDF DOWNLOAD (GERMAN)

TEIL 1 – EINFÜHRUNG 1
VORWORT 3
GEWÄHRLEISTUNG 3
GRUNDLEGENDE SICHERHEITSHINWEISE 4
WARNHINWEISE UND SYMBOLE 4
BESTIMMUNGSGEMÄßE VERWENDUNG 4
ORGANISATORISCHE MAßNAHMEN 5
PERSONALAUSWAHL UND -QUALIFIKATION; GRUNDSÄTZLICHE PFLICHTEN 6
SICHERHEITSHINWEISE ZU BESTIMMTEN BETRIEBSPHASEN 6
Normalbetrieb 6
Sonderarbeiten im Rahmen der Nutzung der Maschine und Instandhaltungstätigkeiten
sowie Störungsbeseitigung im Arbeitsablauf; Entsorgung 7
HINWEISE AUF BESONDERE GEFAHRENARTEN 8
Elektrische Energie 8
Batterie 8
Gas, Staub, Dampf, Rauch 9
Hydraulik 9
Lärm 9
Öle, Fette und andere chemische Substanzen 9
TRANSPORT UND WIEDERINBETRIEBNAHME 9
BRAND- UND EXPLOSIONSGEFAHR 10
NOTIZEN 11
TEIL 2 – BEDIENUNG 13
BEDIENUNG, SICHERHEITSHINWEISE 15
BRAND- UND EXPLOSIONSGEFAHR 17
BESCHREIBUNG DER MASCHINE 18
Maschinen-Übersicht 19
Unterwagen 20
Oberwagen 20
Antrieb 20
Hydraulikanlage 20
Pump-Managing-System 20
Bedarfssteuerung / Nullhubregelung 20
Automatische Leerlaufrückstellung 20
Elektrische Anlage 20
Beschilderung 23
Auf- und Absteigen, Sicherheitshinweise 24
NOT AUS Taster 25
Fahrersitz 26
Feuerlöscher 27
Automatische Feuerlöschanlage (Option) 28
KONTROLL-, WARN- UND STEUERELEMENTE 30
MASCHINE IN BETRIEB NEHMEN 55
BETANKEN 55
Betanken, Sicherheitshinweise 55
SERVICE-STATION (TANKLIFT) 55
Elektrische Anlage ein- und ausschalten 59
Motor anlassen und abstellen 60
FAHREN, SICHERHEITSHINWEISE 63
FAHREN 64
Oberwagen-Grundstellung 64
Fahren, vorwärts/rückwärts 64
Oberwagenverriegelung 68
Feststellbremse Fahrwerk 68
MASCHINE TRANSPORTIEREN 69
Transport, Sicherheitshinweise 69
ARBEITSBETRIEB, SICHERHEITSHINWEISE 71
ARBEITSBETRIEB 73
Vor dem Arbeiten 73
Oberwagen schwenken und abbremsen 73
Bremsen des Oberwagens 73
Arbeiten 74
Nach dem täglichen Betrieb 75
MONTAGE VON ARBEITSAUSRÜSTUNGEN, SICHERHEITSHINWEISE 77
Maschine sichern 79
KORROSIONSSCHUTZ FÜR BOLZEN UND LAGERUNGEN (BUCHSEN UND NABEN) 80
NOTIZEN 81
TEIL 3 – INSPEKTION UND WARTUNG 83
INSPEKTION UND WARTUNG, SICHERHEITSHINWEISE 85
BRAND- UND EXPLOSIONSGEFAHR 91
INSPEKTIONS- UND WARTUNGSPLÄNE, HINWEISE 93
Intervalle 93
Motorölwechsel 93
Ansauganlage 93
Öle / Fette 93
Reinigungsarbeiten 93
Plan V – einmalig vor erster Inbetriebnahme 95
Plan V – einmalig vor erster Inbetriebnahme 96
Plan N – Nach erster Inbetriebnahme 97
Plan T – Alle 10 Bh oder je Arbeitsschicht 99
Plan W – Alle 60 Bh oder wöchentlich 99
Plan A – nach jeweils 250 Bh 101
Plan C – nach jeweils 1000 Bh 101
Plan B – nach jeweils 500 Bh 101
Plan D – nach jeweils 5000 Bh 101
Plan E – nach jeweils 10000 Bh 101
Plan A – nach jeweils 250 Bh 102
Plan C – nach jeweils 1000 Bh 102
Plan B – nach jeweils 500 Bh 102
Plan D – nach jeweils 5000 Bh 102
Plan E – nach jeweils 10000 Bh 102
Plan A – nach jeweils 250 Bh 103
Plan C – nach jeweils 1000 Bh 103
Plan B – nach jeweils 500 Bh 103
Plan D – nach jeweils 5000 Bh 103
Plan E – nach jeweils 10000 Bh 103
SCHMIERPLAN – FETT LADESCHAUFEL 106
Schmierplan – Fett Ladeschaufel (Legende) 107
Füllmenge – Fett 107
SCHMIERPLAN – FETT TIEFLÖFFEL 108
Schmierplan – Fett Tiellöffel (Legende) 109
Füllmenge – Fett 109
PRÜFPLAN – ÖL 110
Prüfplan – Öl (Legende) 111
Füllmenge – Öl 112
Füllmengen – Sonstiges 112
SCHMIERSTOFFE 113
I. ÖLE FÜR VERBRENNUNGSMOTOREN 113
II. ÖLE FÜR HYDRAULIKANLAGEN (AUSWAHL) 114
III. ÖLE FÜR GETRIEBE (AUSWAHL) 115
V. FETTE FÜR LAGERSTELLEN UND DREHVERBINDUNGEN 116
WARTUNGSARBEITEN 117
Ablaßschlauch für Ölwechsel 117
MOTOR 118
Motor, Sicherheitshinweise 118
Keilriemenspannung prüfen 118
Keilriemen Generator/Gebläse nachspannen 118
Ventilspiel prüfen und einstellen 118
Motor Ölstand prüfen / Öl auffüllen 118
Motoröl wechseln 120
Motorölfilter wechseln 122
KÜHLANLAGE 123
Temperatur 123
Kühler 123
Kühlflüssigkeit 125
Wasserfilter 126
LUFTANSAUGANLAGE 127
Hauptfilterelement 127
Hauptfilterelement prüfen und reinigen 128
Sicherheitsfilterelement 129
Ansaugleitung 129
Staubabsaugung 129
KRAFTSTOFFANLAGE 130
Kraftstoffanlage / Sicherheitshinweise 130
Kraftstoffilter wechseln 130
Kraftstoffanlage entlüften 131
Kraftstoffs reinigen 131
ELEKTRISCHE ANLAGE 133
Elektrische Anlage, Sicherheitshinweise 133
Drehstromgenerator, Hinweise 133
Batteriehauptschalter / Hauptsicherung 134
HYDRAULIKANLAGE 137
Hydraulikanlage, Sicherheitshinweise 137
Hydraulikanlage drucklos machen 137
Hydraulikölstand prüfen 138
Hydrauliköl-Rücklauffilter wechseln 140
Bypass-Ventile 141
Entlüftungsfilter 142
Hochdruckfilter für Arbeitshydraulik 142
Hochdruckfilter für Vorsteuerkreis 144
Hydrauliköl wechseln 145
Hydraulikanlage entlüften 148
Hydraulikölkühler reinigen 149
Druckspeicher-Notabsenkung 150
Prüfpflicht des Druckspeichers 150
Gasvorspanndruck im Druckspeicher prüfen 150
PUMPENGETRIEBE 151
Getriebe-Ölstand prüfen / Öl auffüllen 151
Getriebeöl wechseln 151
Getriebeentlüftung 152
SCHWENKGETRIEBE 153
Getriebe, Ölstand prüfen / Öl auffüllen 153
Getriebeöl wechseln 153
Getriebeentlüftung 154
FAHRGETRIEBE 155
Getriebe, Ölstand prüfen / Öl auffüllen 155
Fahrgetriebe, Öl wechseln 155
FAHRWERK 156
Reinigen 156
Laufrollen, Stützrollen 156
Spannvorrichtung für Fahrketten 157
Prüfpflicht des Membranspeichers 158
Gasvorspanndruck im Membranspeicher prüfen 158
Leiträder 159
DREHVERBINDUNG 160
Drehverbindung, Hinweise 160
Laufbahnen 160
Drehverbindung, Fettfüllung prüfen 161
Drehverbindung, Fett füllen 161
Drehverbindung, Festsitz der Schrauben prüfen 161
SCHMIERANLAGE 162
Aufbau und Funktion 162
Blockade einer Schmierstelle 164
Fettsieb 164
Manuelles Abschmieren (Option) 165
SONSTIGE WARTUNGSARBEITEN 166
Motor 166
STILLEGUNG UND WIEDERINBETRIEBNAHME 167
Stillegen des Hydrobaggers 167
Lagern der Batterie 167
Wiederinbetriebnahme 167
NOTIZEN 169
TEIL 4 – INSTANDSETZUNG 171
INSTANDSETZUNG, SICHERHEITSHINWEISE 173
BRAND UND EXPLOSIONSGEFAHR 175
MOTOR 177
ELEKTRISCHE ANLAGE 177
Starthilfe (Fremdstarten), Sicherheitshinweise 177
Starthilfe (Fremdstarten) 178
HYDRAULIKANLAGE 179
DRUCKSPEICHER SICHERHEITSHINWEISE 179
SCHWEISSARBEITEN 180
SCHWEIßARBEITEN, SICHERHEITSHINWEISE 180
TEIL 5 – ANHANG 183
ERKENNEN UND BEHEBEN VON STÖRUNGEN 185
ERKENNEN UND BEHEBEN VON STÖRUNGEN, HINWEISE 185
AUFBAU DER STÖRUNGSTABELLE 185
Störung 185
Mögliche Ursachen 185
Maßnahme 185
Abschnitt 185
STÖRUNGSTABELLEN 186
Verbrennungsmotor, Störungstabelle 186
Arbeitshydraulik, Störungstabelle 187
Fahrantrieb, Störungstabelle 188
Schwenksystem, Störungstabelle 189
Zentralschmieranlage, Störungstabelle 190
HYDRAULIKPLAN 192
Legende (Ladeschaufel) 192
Dieselmotor 192
HYDRAULIKPLAN 194
Legende (Tieflöffel) 194
Dieselmotor 194
Anziehdrehmomente und -winkel, 195
Tabelle 195
ABKÜRZUNGSVERZEICHNIS 197
ABKÜRZUNGSVERZEICHNIS 198
TECHNISCHE DATEN 199
TEIL 6 – STICHWORTVERZEICHNIS 203
STICHWORTVERZEICHNIS 205
