CAT Bucyrus RH 90C Pelle hydraulique Manuel de service 3668470 PDF DOWNLOAD (FRENCH)

Description

CAT Bucyrus RH 90C Pelle hydraulique Manuel de service 3668470 PDF DOWNLOAD (FRENCH)

FILE DETAILS:

CAT Bucyrus RH 90C Pelle hydraulique Manuel de service 3668470 PDF DOWNLOAD (FRENCH)

Language : French
Pages : 256
Downloadable : Yes
File Type : PDF

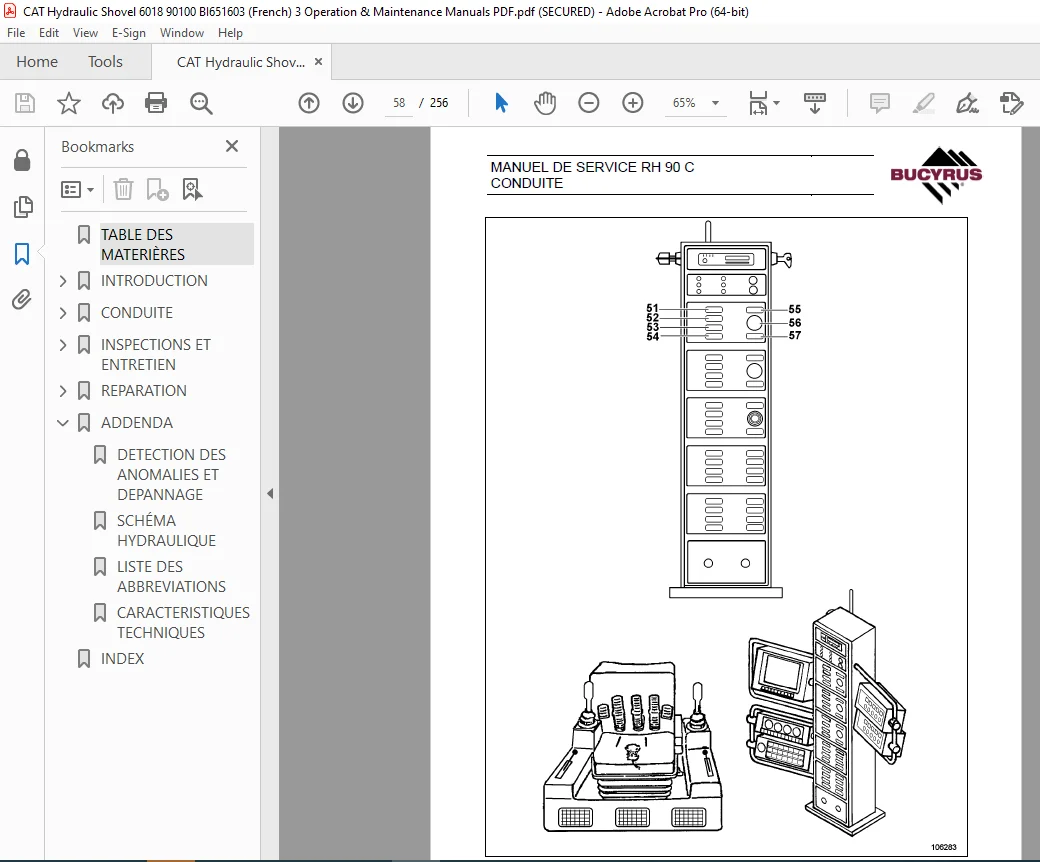

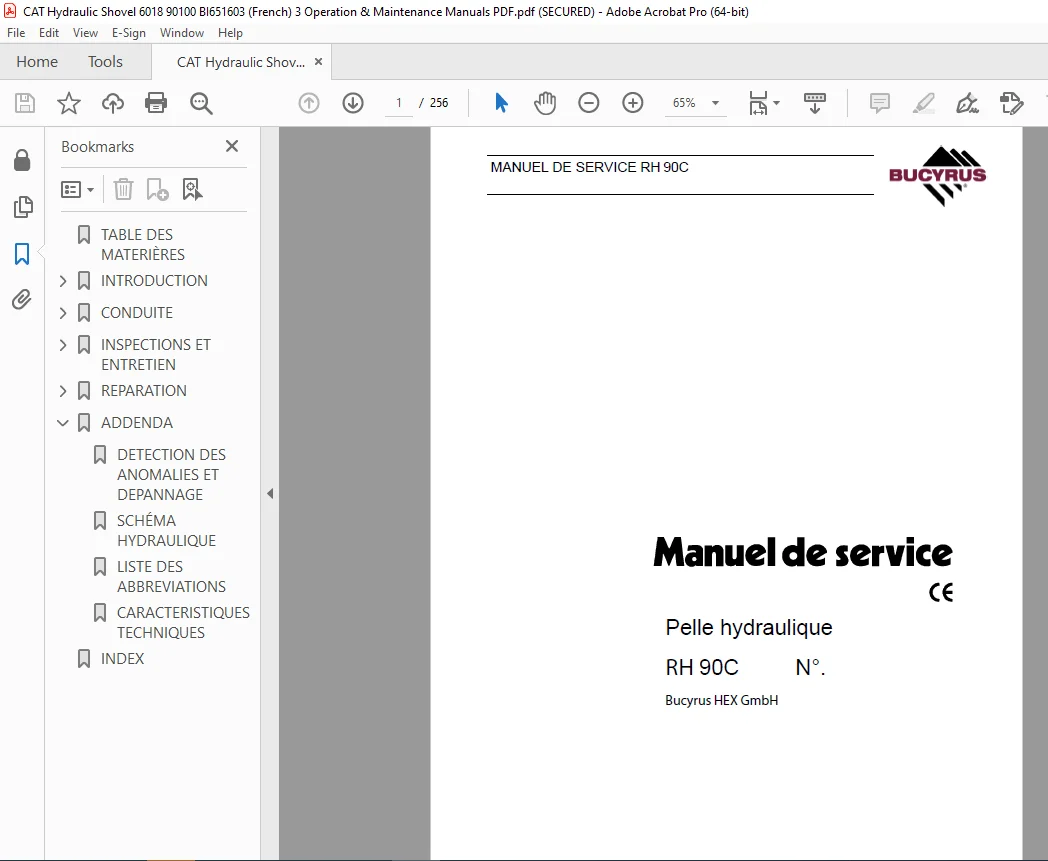

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

CAT Bucyrus RH 90C Pelle hydraulique Manuel de service 3668470 PDF DOWNLOAD (FRENCH)

AVANT-PROPOS
Le but de ce manuel de service est de vous aider à vous familiariser avec la machine et à faire
usa-ge de ses possibilités d’utilisation conformément à l’emploi auquel elle est destinée.

• Outre le manuel de service et les réglementations en matière de prévention des accidents et de
  protection de l’environnement en vigueur dans le pays de l’utilisateur et sur le lieu
  d’exploitation, il y a également lieu d’observer les règles techniques homologuées en ce qui
  concerne sécurité et con- formité du travail. ¹
• Le manuel de service a été établi à l’intention du spécialiste en machines de construction. Son but
  n’est pas de fournir des notions fondamentales sur la machine. Celles-ci peuvent être acquises dans
  le cadre d’un stage de formation de plusieurs jours sous la conduite d’un monteur de Terex|O&K ou
  d’un stage d’entraînement pour conducteurs et personnel de maintenance organisé par Terex|O&K.
• 1 Conformes à la recommandation VDMA “Manuel de service”
• Le Service Clients de Terex|O&K se tient à votre disposition pour répondre à vos questions. Con-
  tactez-le si, après la lecture de ce manuel, vous avez encore des questions.
  Tout manuel de service de Terex|O&K est d’abord
• établi en allemand et traduit ensuite. Même une bonne traduction peut donner lieu à des questions
  auxquelles Terex|O&K répondra volontiers.
• Le manuel de service n’est pas un manuel de travail permettant d’effectuer des travaux de re- mise
  en état plus étendus. Le Service Clients de Terex|O&K se tient à votre disposition pour ef- fectuer
  ces travaux.
• La liste des documents appartenant à la machine établie selon l’ampleur, le nombre d’unités et la
  langue vous parviendra soit avec l’avis d’expéditi- on de la machine, soit avec le bordereau d’ex-
  pédition en cas d’envoi séparé. Le manuel de service et la liste des pièces de rechange sont
  pourvus du numéro de la machine.
• Veuillez vous assurer à la réception de l’envoi que la documentation est complète et qu’elle a été
  rédigée dans la langue que vous aviez demandée.

TABLE OF CONTENTS:

CAT Bucyrus RH 90C Pelle hydraulique Manuel de service 3668470 PDF DOWNLOAD (FRENCH)

TABLE DES MATERIÈRES
1 INTRODUCTION 1-1
AVANT-PROPOS 1-3
Transport1-3
GARANTIE1-4
CONSIGNES DE SECURITE FONDAMENTALE 1-5
Avertissements et symboles 1-5
UTILISATION CONFORME À L’EMPLOI PRÉVU1-6
Mesures d’organisation 1-7
Equipement de protection personnelle et vêtements de travail 1-7
Choix du personnel et Choix du personnel et qualification – obligations fondamentales1-8
Consignes de sécurité concernant certaines phases de travail 1-9
Instructions concernant les catégories de dangers particulières 1-11
Système hydraulique 1-12
Transport et remise en service 1-12
RISQUES D’INCENDIE ET D’EXPLOSION 1-13
NOTICE 1-15
2 CONDUITE2-1
CONDUITE, CONSIGNES DE SÉCURITÉ 2-3
RISQUES D’INCENDIE ET D’EXPLOSION 2-5
DESCRIPTION DE LA MACHINE 2-6
Vue d’ensemble de la machine 2-7
Châssis porteur 2-8
Châssis tourelle 2-8
Entraînement2-8
Système hydraulique2-8
Pump-Managing-System2-8
Automate programmable2-8
Electronic-Hydraulic-Servo-Control (EHSC) 2-8
Commande de la demande d’huile/régulation du débit zéro 2-9
Réduction automatique du régime moteur 2-9
Board-Control-System (BCS)2-9
Système électrique 2-9
Signalisation2-11
Monter et descendre Consignes de sécurité 2-12
Eclairage d’accès (option) 2-12
Eclairage intérieur de la cabine 2-13
Eclairage d’entretien2-13
Boutons ARRÊT D’URGENCE 2-14
Système lave-glace 2-14
Siège du conducteur 2-15
Extincteur 2-16
Installation d’extinction d’incendie automatique (option) 2-17
Harnais (Option)2-18
ÉLÉMENTS DE CONTRÔLE, D’ALERTE ET DE COMMANDE 2-22
MISE EN SERVICE DE LA MACHINE 2-53
Prise de carburant 2-53
Station de service (Tanklift)2-53
MANUEL DE SERVICE RH 90 C
TABLE DES MATERIÈRES
vi BA RH90C(3 668 470.00)-FR
Mise sous tension et coupure du système électrique 2-58
Démarrage et arrêt du moteur 2-59
Conditionneur d’air (option) 2-62
Chauffage d’appoint (option) 2-64
TRANSLATION – CONSIGNES DE SECURITE 2-66
TRANSLATION 2-67
Position de base du châssis tourelle 2-67
Translation – marche avant / marche arriére 2-67
Verrouillage du châssis tourelle2-71
Frein de stationnement 2-71
TRANSPORT DE LA MACHINE – CONSIGNES DE SÉCURITÈ2-72
TRAVAIL – CONSIGNES DE SECURITE2-73
TRAVAIL – CONSIGNES DE SECURITE2-75
Avant de commencer le travail 2-75
Orientation et freinage du châssis tourelle 2-75
Freinage du châssis tourelle 2-75
Travail 2-76
Tous les jours, après le travail 2-77
MONTAGE DES EQUIPEMENTS DE TRAVAIL – CONSIGNES DE SECURITE 2-78
Immobilisation de la machine 2-80
PROTECTION ANTI-CORROSIVE POUR AXES ET PALIERS (DOUILLES ET MOYEUX)2-81
NOTICE 2-83
3 INSPECTIONS ET ENTRETIEN 3-1
INSPECTION ET ENTRETIEN, CONSIGNES DE SÉCURITÉ 3-3
Contrôler le fonctionnement de la machine. 3-7
Risques d’incendie et d’explosion 3-8
PLANS D’INSPECTION ET D’ENTRETIEN – CONSIGNES 3-9
Périodicités 3-9
Vidange d’huile moteur 3-9
Système d’aspiration 3-9
Huiles / Graisses 3-9
Travaux de nettoyage3-9
Composants 3-9
Plan V 3-11
Plan N 3-13
Plan T et W 3-15
Plan A – E 3-17
PLAN DE LUBRIFICATION – GRAISSE BENNE OUVRANTE 3-24
Plan de lubrification – Graisse Benne ouvrante (Légende) 3-25
Quantités à remplir – Graisse 3-25
PLAN DE LUBRIFICATION – GRAISSE GODET RÉTRO 3-26
Plan de lubrification – Graisse godet rétro (Légende) 3-27
Quantités à remplir – Graisse 3-27
PLAN DE VÉRIFICATION – HUILE 3-28
Plan de vérification – Huile (légende) 3-29
Quantités à remplir – Huile 3-30
Quantités à remplir – Divers3-30
MANUEL DE SERVICE RH 90 C
TABLE DES MATERIÈRES
BA RH90C(3 668 470.00)-FR vii
LUBRIFIANTS3-31
I. Huiles pour moteurs de combustion 3-31
II. Huiles pour systèmes hydrauliques (sélection)3-32
III. Huiles pour réducteurs (sélection) 3-33
V. Graisses pour paliers et couronnes d’orientation 3-34
TRAVAUX D’ENTRETIEN 3-35
Flexible de drainage pour vidange d’huile et liquide de refroidissement 3-35
MOTEUR 3-36
Moteur, consignes de sécurité 3-36
Contrôle du niveau d’huile du moteur / appoint d’huile 3-36
Vidange de l’huile moteur 3-38
Remplacement du filtre à huile moteur 3-40
Centrifugeuse (Option) 3-41
SYSTÈME DE REFROIDISSEMENT3-42
Température3-42
Radiateurs 3-43
Liquide de refroidissement 3-45
Filtre à eau 3-46
SYSTÈME D’ASPIRATION D’AIR 3-47
Élément filtrant principal3-47
Élément filtrant de sécurité 3-49
Conduite d’aspiration 3-50
Aspiration de la poussière 3-50
SYSTÈME DE CARBURANT3-51
Système de carburant / consignes de sécurité 3-51
Remplacement du filtre carburant 3-51
Purge du système de carburant3-52
Nettoyage des réservoirs de carburant 3-52
Séparateur d’eau (Option) 3-54
SYSTÈME ÉLECTRIQUE3-56
Système électrique, consignes de sécurité3-56
Alternateur triphasé, consignes3-56
Batterie 3-57
Armoire électrique 3-59
SYSTÈME HYDRAULIQUE 3-61
Système hydraulique, consignes de sécurité 3-61
Dépressurisation du système hydraulique 3-61
Contrôle du niveau d’huile hydraulique 3-62
Remplacement des filtres de retour (réservoir d’huile hydraulique)3-64
Soupapes by-pass (réservoir d’huile hydraulique) 3-66
Filtre d’aération 3-67
Filtres haute pression pour le système hydraulique de travail 3-68
Filtres haute pression pour circuit de travail3-69
Filtres (circuit de pilotage) 3-70
Vidange de l’huile hydraulique 3-71
Purge du système hydraulique 3-74
Nettoyage du radiateur à huile hydraulique3-75
Commande électronique de la pelle mécanique 3-76
Accumulateur à pression – Abaissement de secours 3-77
RÉDUCTEUR DES POMPES3-78
Contrôle / rétablissement du niveau d’huile d’engrenage 3-78
Vidange de l’huile d’engrenage 3-78
Purge des réducteurs 3-80
MANUEL DE SERVICE RH 90 C
TABLE DES MATERIÈRES
viii BA RH90C(3 668 470.00)-FR
MÉCANISME D’ORIENTATION 3-81
Réducteur – Contrôle du niveau d’huile / Plein d’huile 3-81
Vidanger l’huile d’engrenage 3-81
Purge du réducteur 3-82
RÉDUCTEUR DE TRANSLATION 3-83
Contrôle / rétablissement du niveau d’huile d’engrenage 3-83
Réducteur de translation, vidanger d’huile 3-83
Filtre de purge 3-83
TRAIN À CHENILLES3-84
Dispositif de tension pour chenilles3-86
Contrôle obligatoire de l’accumulateur à membrane 3-87
Contrôle de la précontrainte du gaz dans l’accumulateur à membrane3-87
COURONNE D’ORIENTATION 3-88
Couronne d’orientation, consignes 3-88
Chemins de roulement 3-88
Denture intérieure 3-88
SYSTÈME DE GRAISSAGE CENTRALISÉ 3-90
Structure3-90
Durée du graissage / de l’arrêt 3-90
Durée du graissage manuel (option) 3-90
Fonctionnement3-91
Remplacement du fût de graisse 3-92
Remplissage du réservoir de graisse 3-92
Contrôle de la pression de graissage 3-93
Obturation d’un point de graissage 3-93
Filtre d’huile (Circuit hydraulique pompe à graisse)3-94
Filtre d’huile (Circuit hydraulique pompe à graisse)3-95
Filtre de graisse (remplissage du réservoir de graisse)3-96
Filtre de graisse (conduites de graissage) 3-97
TRAVAUX D’ENTRETIEN DIVERS 3-98
Moteur 3-98
Chauffage et climatiseur 3-98
IMMOBILISATION ET REMISE EN SERVICE 3-99
Immobilisation de la pelle hydraulique 3-99
Stockage de la batterie 3-99
NOTICE 3-101
4 REPARATION 4-1
REMISE EN ÉTAT – CONSIGNES DE SÉCURITÉ 4-3
RISQUES D’INCENDIE ET D’EXPLOSION 4-5
MOTEUR 4-6
SYSTEME ELECTRIQUE 4-7
Aide au démarrage (batterie extérieure) Consignes de sécurité4-7
Aide au démarrage (démarrage avec la batterie d’une autre machine) 4-7
Démarrer le moteur avec aide au démarrage (batteries externes) 4-7
SYSTEME HYDRAULIQUE 4-9
Remise en état 4-9
MANUEL DE SERVICE RH 90 C
TABLE DES MATERIÈRES
BA RH90C(3 668 470.00)-FR ix
ACCUMULATEURS A PRESSION – CONSIGNES DE SECURITE 4-10
TRAVAUX DE SOUDAGE 4-11
Travaux de soudage – Consignes de sécurité 4-11
NOTICE 4-13
5 ADDENDA 5-1
DETECTION DES ANOMALIES ET DEPANNAGE 5-3
Consignes relatives à la détection des anomalies et au dépannage5-3
Structure du tableau de dépannage 5-3
TABLEAUX DE DEPANNAGE 5-4
SCHÉMA HYDRAULIQUE5-9
LISTE DES ABBREVIATIONS 5-11
CARACTÉRISTIQUES TECHNIQUES 5-13
