CAT Bucyrus RH170B 液压挖掘机 操作说明 3725013 PDF DOWNLOAD (CHINESE)

Description

CAT Bucyrus RH170B 液压挖掘机 操作说明 3725013 PDF DOWNLOAD (CHINESE)

FILE DETAILS:

Language : Chinese
Pages : 265
Downloadable : Yes
File Type : PDF

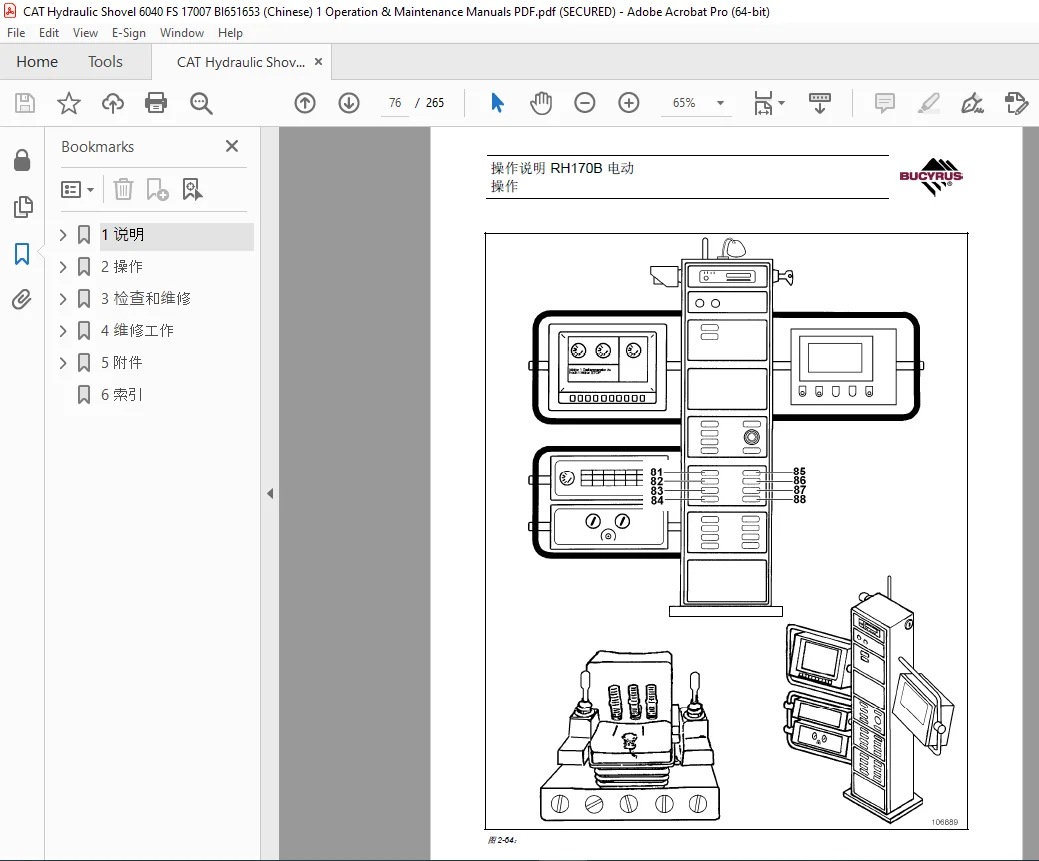

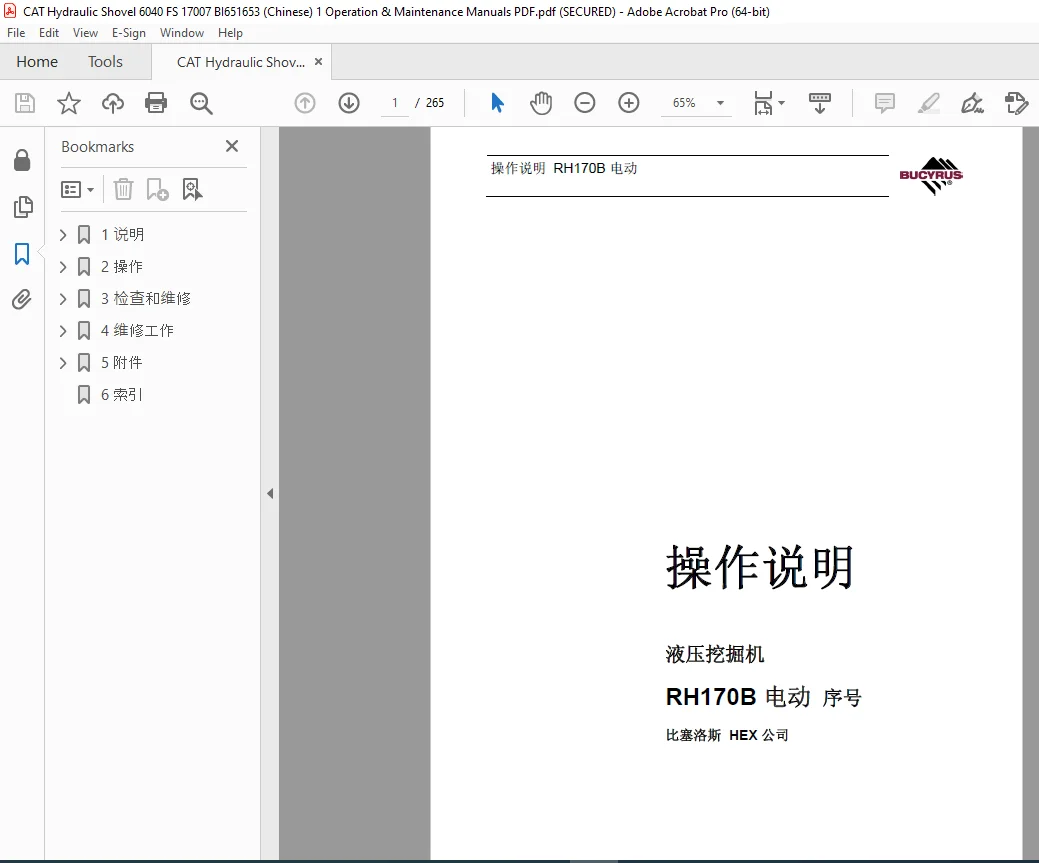

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

CAT Bucyrus RH170B 液压挖掘机 操作说明 3725013 PDF DOWNLOAD (CHINESE)

序言
这些操作说明用于让操作员熟悉该设备及其规定用途。
操作手册包含如何安全、适当和高效操作设备的重

要信息。遵守该说明可助您避免危险状况，减少维修成本和停工时间，并增加设备的可靠性，延长设备的生命周期。
操作说明必须有相应的预防事故和环保相关的国家法规作为补充。
在设备的驾驶室内，操作说明必须始终可用。
使用设备或在设备上进行工作时，必须阅读操作说明然后进行实施，例如
▪ 操作
包括在操作过程中设置、排除问题、生产废品的挖掘、燃油和耗材的处理等。
▪ 维护（检查、保养、维修）
▪ 运输

在用户的国家和设备使用的地方，除了预防事故和环保操作说明和强制性规则及法规，还必须遵守公认的技术规则以进行安全操作。¹
操作说明用于挖掘机装配专家。他们无法提供基本的专业知识。这可以通过合格的比塞洛斯 HEX
技术员或通过参加比塞洛斯 HEX
公司的操作员或维护人员培训课程进行获取。
在您阅读所有操作说明后，比塞洛斯 HEX
公司售后服务团队将乐意为您解决问题。

所有的比塞洛斯 HEX
手册均以德语发行，然后翻译为其它语言。即便是资深的翻译也可能产生各种问题，比塞洛斯 HEX公司将乐于回答。
操作说明并不是进行主要维修的工作说明。相关维

修人员负责人将乐意为您进行此工作。
设备的文件如果单独供应，则根据设备运货说明或说明信中所列的范围、数量和语言进行。操作说明和备件表使用设备的系列号进行标记。
收到交货的收据后，请检查文件是否齐全及语言是
否正确。

TABLE OF CONTENTS:

CAT Bucyrus RH170B 液压挖掘机 操作说明 3725013 PDF DOWNLOAD (CHINESE)

目录
1 说明 _ 1-1
序言 _ 1-3
保修 _ 1-4
基础安全说明 1-5
警告和符号 1-5
指定用途_ 1-6
组织措施_ 1-7
工作人员的选择和鉴定；基本职责 1-8
控制详细操作步骤的安全说明 _ 1-8
使用设备及操作过程中维护和维修时的特殊操作；处理备件与耗材 1-9
特殊危险警告 1-9
运输和再试运行 1-10
电动挖掘机的事故预防规范 1-11
带电动马达的挖掘机安全说明 1-12
火灾和爆炸危险 1-13
备注 1-15
2 操作 _ 2-1
操作 – 安全说明_ 2-3
在驾驶室内保存操作说明 2-4
火灾和爆炸危险 _ 2-5
挖掘机说明 2-6
挖掘机布局 2-7
底盘 2-8
上车 2-8
驱动 2-8
液压系统 2-8
泵管理系统 (PMS) _ 2-8
存储程序控制 (SPC) 2-8
中央管理系统 (CMS) 2-8
需求控制/零流动调节 2-9
盘控制系统 (BCS) _ 2-9
电气系统 2-9
标志 2-11
进入和离开挖掘机，安全说明 2-24
进入照明 _ 2-24
摆动梯 2-25
折叠梯（可选） 2-26
疏散爬梯 （可选） 2-27
驾驶室内部灯_ 2-28
维修照明系统_ 2-29
照明控制杆 2-29
紧急停止开关_ 2-30
保养开关 _ 2-31
挡风玻璃雨刷器 2-31
驾驶员座椅 2-32
灭火器 2-34
自动灭火系统（可选） 2-35
培训员/指导员座位 2-35
紧急疏散装置（可选） 2-36
监控、警告和控制元件 _ 2-40
开始操作挖掘机 2-62
维修站（油箱提升） _ 2-62
电池主开关，打开和关闭_ 2-65
打开和关闭电气系统 (24V) 2-65
打开和关闭电动马达 _ 2-66
重启前超时 2-67
电动马达无法启动 2-68
操作失败时 2-68
断路器，开启和关闭 _ 2-69
马达保护继电器，功能 2-71
空调（可选）_ 2-73
行驶挖掘机 _ 2-74
行驶，安装说明 2-74
行驶 2-75
上车 紧固制动 2-79
履带停车制动_ 2-79
运输挖掘机 _ 2-80
运输 – 安全说明 2-80
操作 2-81
安全说明 _ 2-81
工作设备，极限位置 _ 2-82
操作 2-83
启动前 2-83
摆动上车 _ 2-83
制动上车 _ 2-83
工作 2-84
紧急降低工作设备 2-85
每天操作后 2-85
装配工作设备 – 安全说明 2-86
紧固挖掘机 2-87
销和支撑的侵蚀保护（衬套和中心） 2-88
备注 2-89
3 检查和维修 3-1
带电动马达的挖掘机安全说明 3-3
检查和维修 – 安全说明 3-5
火灾和爆炸危险 3-11
检查和维修计划 – 安全说明 3-13
间隔 3-13
油/润滑剂_ 3-13
清洁工作 _ 3-13
组件 3-13
计划 V 3-15
计划 N 3-17
计划 T 和 W 3-19
计划 A – E 3-21
润滑图 – 润滑 3-26
润滑图 – 润滑(图例) 3-27
加注量 – 润滑剂 _ 3-27
检查计划 – 油 3-28
检查计划 – 油（图例） 3-29
注油量 – 油 3-30
加注量 – 其它_ 3-30
润滑剂 _ 3-31
有关油和润滑剂的说明 3-31
避免不同液压油混合 _ 3-31
I. 内燃机油（车载起重机，可选） _ 3-32
II.液压系统油_ 3-33
III.a 泵分动箱油 3-34
III.b 摆动分动箱油 3-35
III.c 行驶分动箱油 3-36
V. 支撑和加重环的润滑剂 3-37
维修工作 3-38
换油的软管 3-38
E电动马达_ 3-39
发动机 – 安全说明 3-39
清洁电动马达_ 3-39
电动马达，润滑 3-40
电气系统 3-41
电气系统, 安全说明 3-41
电池 3-42
电池主开关，打开和关闭_ 3-43
移除和安装电池 3-44
开关柜 3-45
滑环维护 _ 3-48
泛光灯, 更换灯 3-49
液压系统 3-51
电气系统 -安全说明 3-51
液压系统泄压_ 3-51
检查液压油位_ 3-52
更换液压油回流过滤器(液压油箱) 3-54
旁路阀 (液压油箱) 3-56
呼吸器过滤器，更换 _ 3-57
过滤器（控制回路） _ 3-58
工作液压组件的高压过滤器 3-59
伺服回路的高压过滤器 3-60
摆动回路的高压过滤器 3-61
更换液压油 3-62
液压系统通风_ 3-66
清洁液压油冷却器 3-67
电子挖掘机控制器 3-68
蓄压器 – 紧急降低 3-69
泵转移分动箱 3-70
检查分动箱油位/加满油 3-70
泵转移分动箱 – 检查预装容器油位 3-71
泵转移分动箱，换油 _ 3-72
泵转移分动箱, 通风系统_ 3-72
预装油缸工作泵、排干油、换油 _ 3-73
预装油缸工作泵、排干油、换油 _ 3-73
泵转移分动箱润滑油过滤器，更换 3-74
摆动分动箱 _ 3-75
分动箱 – 检查油位/加满油 3-75
更换分动箱油_ 3-75
分动箱通风 3-76
摆动齿轮箱 _ 3-77
分动箱 – 检查油位/加满油 3-77
更换分动箱油_ 3-78
分动箱通风 3-79
行驶分动箱 _ 3-80
分动箱 – 检查油位/加满油 3-80
预装容器 / 履带轮部分, 检查油位/ 使用油加满 3-80
液压马达容器 – 检查油位/ 使用油加满 3-80
预装油缸/履带轮部分,换油 3-81
液压马达容器，换油 _ 3-82
呼吸器过滤器, 清洁更换_ 3-82
BA RH170B(3 725 013.00)-ZH ix
履带 3-83
履带/支撑滑轮，润滑_ 3-84
履带滑轮/支撑滑轮, 紧固_ 3-84
履带张紧器 3-85
蓄压器检查规范 3-86
检查蓄压器的气体加注压力 3-86
加重环 _ 3-87
加重环 – 说明_ 3-87
支撑套圈 _ 3-87
中央润滑 3-89
设计和功能 3-89
功能 3-90
填充润滑剂容器 3-91
呼吸器过滤器_ 3-91
检查润滑压力_ 3-92
检查润滑压力_ 3-93
解锁润滑管线。 3-94
解锁润滑管线。 3-94
油过滤器（液压回路润滑泵） 3-95
润滑剂过滤器（加注润滑剂容器） 3-96
润滑剂过滤器（润滑剂管线） 3-97
其它维护 3-98
加热和空调 3-98
空气吸入过滤器 3-98
设备, 检查裂缝 3-99
液压油冷却器，清洁 _ 3-99
液压扶梯 3-100
蓄压器检查规范 _ 3-101
德国规范摘要 3-101
检查蓄压器的气体加注压力 _ 3-101
车载起重机(可选) _ 3-102
车载起重机、监控、警告和控制元件 3-102
车载起重机,检查 3-102
车载起重机，驱动单元 _ 3-103
车载起重机,保养 3-103
车载起重机，检查紧固螺栓的紧固度 3-104
车载起重机 – 将吊臂放至休息位置_ 3-104
挖掘机停止操作和试运行 _ 3-105
挖掘机停止操作 _ 3-105
电池存储 3-105
再试运行 3-105
x BA RH170B(3 725 013.00)-ZH
备注 3-107
4 维修工作_ 4-1
带电动马达的挖掘机安全说明 4-3
维修工作 – 安全说明_ 4-5
火灾和爆炸危险 _ 4-7
液压系统_ 4-8
维修说明 4-8
液压软管 – 说明 4-8
蓄压器 – 安全说明 4-9
焊接操作 – 安全说明 4-10
备注 4-11
5 附件 _ 5-1
故障排除_ 5-3
故障排除说明 5-3
故障表布局 5-3
可能的原因 5-3
测量 5-3
章节 5-3
故障表 5-4
工作液压组件 – 故障表_ 5-4
履带驱动 – 故障表_ 5-5
摆动机构 – 故障表_ 5-6
中央润滑系统 – 故障表_ 5-7
液压回路图 5-8
缩写 _ 5-9
缩写 5-10
技术数据 5-11
6 索引 _ 6-1
