CAT Bucyrus RH340B Гидравлический экскаватор РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 372045 PDF DOWNLOAD (RUSSIAN)
$27.95
CAT Bucyrus RH340B Гидравлический экскаватор РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 372045 PDF DOWNLOAD (RUSSIAN)
Instant PDF Download
Available immediately
Save to Your Device
Download & keep forever
Antivirus Scanned
100% virus-free
Trusted Worldwide
175,000+ customers
Description
CAT Bucyrus RH340B Гидравлический экскаватор РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 372045 PDF DOWNLOAD (RUSSIAN)
FILE DETAILS:
Language :Russian
Pages : 288
Downloadable : Yes
File Type : PDF

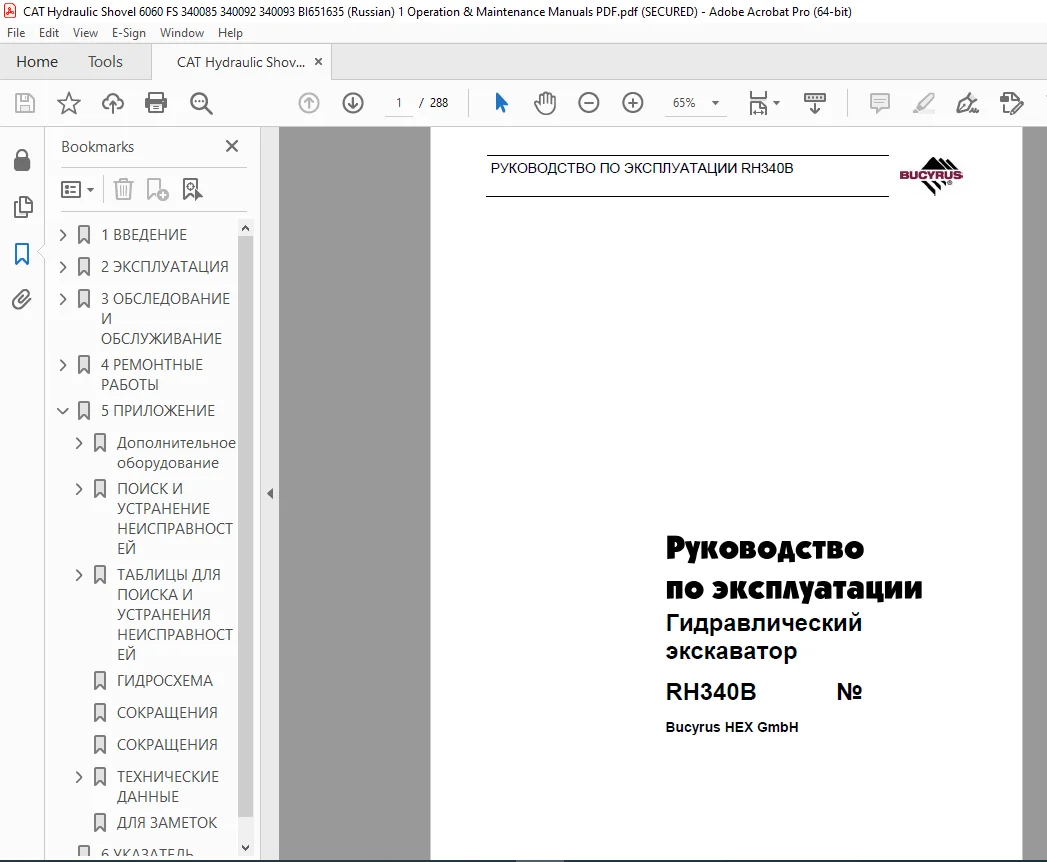

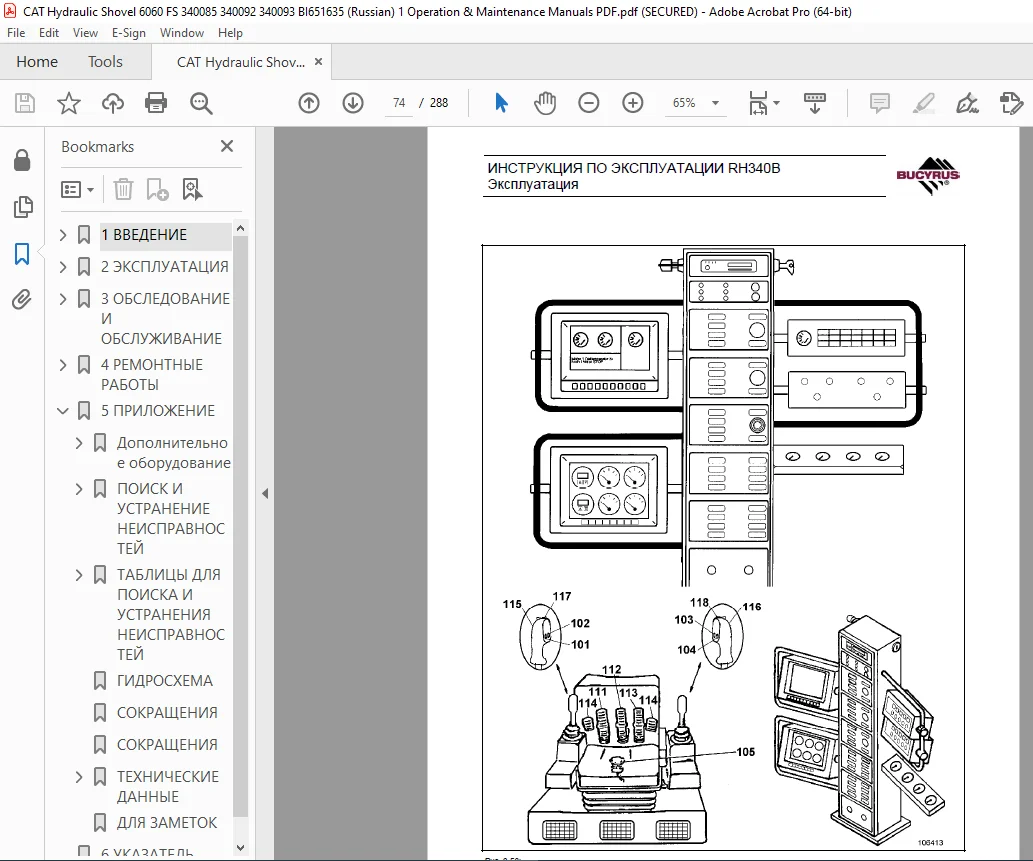

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
CAT Bucyrus RH340B Гидравлический экскаватор РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 372045 PDF DOWNLOAD (RUSSIAN)
1 ВВЕДЕНИЕ...................................................................................................................................................... 11 ПРЕДИСЛОВИЕ ................................................................................................................................................ 13 ГАРАНТИЯ ................................................................................................................................................... 14 ОСНОВНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ....................................................................................................................... 15 Предостережения и условные знаки........................................................................................................................ 15 ЦЕЛЕВОЕ ПРЕДНАЗНАЧЕНИЕ...................................................................................................................................... 16 ОРГАНИЗАЦИОННЫЕ МЕРЫ........................................................................................................................................ 17 Отбор и квалификация персонала – основные обязанности................................................................................................... 18 Инструкции по технике безопасности, регулирующие конкретные стадии эксплуатации......................................................................... 18 Специальные работы в связис использованием машины; техническое обслуживаниеи ремонты во время эксплуатации; утилизация деталейи расходных материалов.... 19 Предупреждения в отношении особых опасностей............................................................................................................ 20 Гидравилическое оборудование............................................................................................................................ 21 Эфир.................................................................................................................................................... 22 Транспортировка и повторный ввод в эксплуатацию......................................................................................................... 22 ПОЖАРО- И ВЗРЫВООПАСНОСТЬ................................................................................................................................... 23 ДЛЯ ЗАМЕТОК ................................................................................................................................................ 25 2 ЭКСПЛУАТАЦИЯ.................................................................................................................................................. 27 ЭКСПЛУАТАЦИЯ. ТЕХНИКА БЕЗОПАСНОСТИ.......................................................................................................................... 29 Место хранения инструкциипо эксплуатации в кабине машиниста ............................................................................................ 30 ЭКСПЛУАТАЦИЯ. ПОЖАРО-И ВЗРЫВОБЕЗОПАСНОСТЬ................................................................................................................... 31 ОПИСАНИЕ ЭКСКАВАТОРА........................................................................................................................................ 32 Схема экскаватора ...................................................................................................................................... 33 Ходовая часть .......................................................................................................................................... 34 Верхняя часть конструкции............................................................................................................................... 34 Привод.................................................................................................................................................. 34 Гидравлическая система.................................................................................................................................. 34 Система управлениянасосами (PMS)........................................................................................................................ 34 Программируемый логический контроллер (ПЛК) ............................................................................................................ 34 Центральная система управления (CMS) ................................................................................................................... 34 Регулирование потребленияи статический режим............................................................................................................ 35 Автоматическое уменьшение скорости двигателя ........................................................................................................... 35 Бортовая системауправления (BCS) ....................................................................................................................... 35 Электрическая система .................................................................................................................................. 35 Знаки .................................................................................................................................................. 37 Вход в машину и выход из машины. Техника безопасности .................................................................................................. 38 Включение и отключение освещения лестницы .............................................................................................................. 38 Складная лестница(в доп. комплектации) ................................................................................................................. 39 Поворотная лестница(в доп. комплектации) ............................................................................................................... 40 Эвакуационная лестница ................................................................................................................................. 41 Включение и отключение внутреннего освещения кабины .................................................................................................... 42 Подсветка колонки управления ........................................................................................................................... 43 Включение и отключение освещения для технического обслуживания ......................................................................................... 44 КНОПКИ АВАРИЙНОГО ОСТАНОВА ............................................................................................................................. 45 Место машиниста ....................................................................................................................................... 46 Место инструктора ...................................................................................................................................... 48 Омыватель лобового стекла .............................................................................................................................. 48 Огнетушитель ........................................................................................................................................... 49 Автоматическая система пожаротушения (по доп. заказу)................................................................................................... 50 Пояс (в доп. комплектации).............................................................................................................................. 51 ОРГАНЫ КОНТРОЛЯ, ПРЕДУПРЕЖДЕНИЯ И УПРАВЛЕНИЯ ............................................................................................................... 54 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ МАШИНЫ ........................................................................................................................... 88 Заправка топливом ...................................................................................................................................... 88 Рабочая станция (подъемник бака) ....................................................................................................................... 88 Вспомогательное отопление(в доп. комплектации), заправка топливом ...................................................................................... 90 Включение и выключение электрической системы ........................................................................................................... 94 Система подогрева двигателя и гидравлического масла (в доп. комплектации) .............................................................................. 95 Система предпускового подогрева топлива (в доп. комплектации) .......................................................................................... 96 ЗАПУСК И ОСТАНОВ ДВИГАТЕЛЕЙ ................................................................................................................................ 97 Запуск двигателей при низкой температуре ............................................................................................................... 98 Выключение двигателей .................................................................................................................................. 99 Аварийный останов ...................................................................................................................................... 99 КОНДИЦИОНЕР (В ДОП. КОМПЛЕКТАЦИИ)...........................................................................................................................100 Вспомогательное отопление(в доп. комплектации) .........................................................................................................101 Вспомогательное отопление кабины (в доп. комплектации) .................................................................................................102 ВОЖДЕНИЕ МАШИНЫ ............................................................................................................................................103 ТЕХНИКА БЕЗОПАСНОСТИ ...................................................................................................................................103 Основное положение верхней части .......................................................................................................................104 Перемещение неисправной машины .........................................................................................................................108 Фиксация верхней части .................................................................................................................................110 Стояночный тормоз гусеницы .............................................................................................................................110 ТРАНСПОРТИРОВКА МАШИНЫ .....................................................................................................................................111 Инструкции по технике безопасности .....................................................................................................................111 РАБОЧИЕ ОПЕРАЦИИ ...........................................................................................................................................112 Инструкции по технике безопасности .....................................................................................................................112 Указания по приработке гидравлических цилиндров ........................................................................................................112 Прогрев ................................................................................................................................................112 Избегайте крайних положений рабочего оборудования ......................................................................................................113 Подготовка к работе ....................................................................................................................................114 Поворот верхней части ..................................................................................................................................114 Торможение верхней части ...............................................................................................................................114 Рабочие операции .......................................................................................................................................115 Завершение суточной смены ..............................................................................................................................116 СБОРКА РАБОЧЕГО ОБОРУДОВАНИЯ ...............................................................................................................................117 ТЕХНИКА БЕЗОПАСНОСТИ ...................................................................................................................................117 Закрепление машины .....................................................................................................................................119 ЗАЩИТА ОТ КОРРОЗИИ ШПИЛЕК И ПОДШИПНИКОВ (ВТУЛКИ И СТУПИЦЫ) .................................................................................................120 ДЛЯ ЗАМЕТОК ................................................................................................................................................121 3 ОБСЛЕДОВАНИЕ И ОБСЛУЖИВАНИЕ...................................................................................................................................123 ОБСЛЕДОВАНИЕИ ОБСЛУЖИВАНИЕ.ТЕХНИКА БЕЗОПАСНОСТИ.............................................................................................................125 ПОЖАРО- И ВЗРЫВООПАСНОСТЬ ПРИ РАБОТАХПО ОБСЛЕДОВАНИЮИ ОБСЛУЖИВАНИЮ .........................................................................................131 ОБСЛЕДОВАНИЕ И ОБСЛУЖИ-ВАНИЕ. ИНСТРУКЦИЯ ...................................................................................................................133 Интервал................................................................................................................................................133 Замена масла в двигателе ...............................................................................................................................133 Воздухозаборная система ................................................................................................................................133 Смазочные материалы ....................................................................................................................................133 Работы по очистке ......................................................................................................................................133 Компоненты .............................................................................................................................................133 План V .................................................................................................................................................135 План N .................................................................................................................................................137 Планы T и W ............................................................................................................................................139 Планы A — E ............................................................................................................................................141 СХЕМА ВНЕСЕНИЯ ГУСТОЙ СМАЗКИ ..............................................................................................................................148 Схема внесения густой смазки (обозначения) .............................................................................................................149 Объемы расходных материалов. Густая смазка..............................................................................................................149 ПЛАН ОБСЛЕДОВАНИЯ. МАСЛО ...................................................................................................................................150 План обследования. Масло (условные обозначения) ........................................................................................................151 Объемы расходных материалов. Масло .....................................................................................................................152 Объемы расходных материалов. Прочие материалы...........................................................................................................152 СМАЗОЧНЫЕ МАТЕРИАЛЫ ........................................................................................................................................153 Замечания по выбору масели густых смазок ...............................................................................................................153 Запрещается смешивать разные виды гидравлическихжидкостей ..............................................................................................153 I. Масла для двигателей внутреннего сгорания и компрессоров ............................................................................................154 II. Масла для гидравлической системы ...................................................................................................................155 III.a Масла для редукторов насосов .....................................................................................................................156 III.b Масла для редуктора поворота стрелы ..............................................................................................................157 III.c Масла для редуктора перемещения по земле .........................................................................................................158 V. Густые смазки для подшипников и колец поворота стрелы ...............................................................................................159 РАБОТЫ ПО ОБСЛУЖИВАНИЮ .....................................................................................................................................160 Шлангопровод для замены масла и хладагента .............................................................................................................160 ДВИГАТЕЛЬ ..................................................................................................................................................161 Двигатель.Техника безопасности .........................................................................................................................161 Проверка уровня маслав двигателе и доливка масла ......................................................................................................162 Замена гидравлического масла ..........................................................................................................................163 Замена масляного фильтра ...............................................................................................................................165 Замена баллона с жидкостью (эфиром) для запуска в холодных условиях ....................................................................................166 СИСТЕМА ОХЛАЖДЕНИЯ .........................................................................................................................................167 Радиаторы ..............................................................................................................................................168 Замена хладагента ......................................................................................................................................170 ВОЗДУХОЗАБОРНАЯ СИСТЕМА ....................................................................................................................................171 Очистка пылеуловителя .................................................................................................................................171 Главные фильтрующиеэлементы ............................................................................................................................172 Предохранительный фильтрующий элемент ..................................................................................................................174 Воздухозаборные линии ..................................................................................................................................174 ТОПЛИВНАЯ СИСТЕМА...........................................................................................................................................175 Топливная система. Техника безопасности ................................................................................................................175 Замена топливного фильтра ..............................................................................................................................175 Удаление воздуха из топливной системы...................................................................................................................176 Очистка топливных баков ................................................................................................................................176 Водоотделитель(в доп. комплектации) ....................................................................................................................178 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА .....................................................................................................................................180 Электрическая система. Техника безопасности ............................................................................................................180 Указания по генератору .................................................................................................................................180 Аккумуляторная батарея .................................................................................................................................181 Распределительный шкаф .................................................................................................................................183 Замена лампы в прожекторе ..............................................................................................................................185 ГИДРАВЛИЧЕСКАЯ СИСТЕМА .....................................................................................................................................187 Гидравлическая система.Техника безопасности ............................................................................................................187 Сброс давления в гидросистеме...........................................................................................................................187 Проверка уровня гидравлического масла ..................................................................................................................188 Замена фильтров обратногопотока гидравлического масла (резервуар гидравлического масла) ................................................................190 Байпасные клапаны (резервуар гидравлического масла) ....................................................................................................192 Фильтр сапуна бака для гидрожидкости....................................................................................................................193 Смена фильтра (контур управления).......................................................................................................................194 Высоконапорный фильтр для рабочей гидравлики ...........................................................................................................195 Высоконапорные фильтры для сервоконтура ................................................................................................................196 Высоконапорные фильтры для питающих контуров поворотных насосов ........................................................................................197 Высоконапорные фильтры для контура поворота ............................................................................................................198 Замена гидравлического масла ...........................................................................................................................199 Запрещается смешиватьразные виды гидравлическихжидкостей ...............................................................................................199 Стравливание воздухаиз гидравлической системы...........................................................................................................203 Очистка охладителя гидравлического масла ...............................................................................................................204 Электронное управление экскаватором ....................................................................................................................205 Аккумулятор давления:экстренное опускание...............................................................................................................206 РАЗДАТОЧНЫЕ КОРОБКИ НАСОСОВ ................................................................................................................................207 Проверка уровня масла в редукторе и доливка масла ......................................................................................................207 Проверка уровня масла в редукторе и доливка масла ......................................................................................................208 Замена масла в редукторе ...............................................................................................................................209 Замена трансмиссионного масла в предкамере..............................................................................................................210 Стравливание воздуха из редуктора ......................................................................................................................210 Стравливание воздуха из редуктора и предкамер...........................................................................................................211 Маслофильтры раздаточной коробки насоса ................................................................................................................212 РЕДУКТОР ПОВОРОТА СТРЕЛЫ ...................................................................................................................................213 Проверка уровня масла в поворотном редукторе и доливка масла ...........................................................................................213 Замена масла в поворотном редукторе.....................................................................................................................213 Стравливание воздуха из поворотного редуктора ..........................................................................................................214 РЕДУКТОР ПЕРЕДВИЖЕНИЯ ПО ЗЕМЛЕ .............................................................................................................................215 Проверка уровня масла в редукторе передвижения по земле и доливка масла.................................................................................215 Замена масла в редукторе передвижения по земле .........................................................................................................216 Замена масла в предкамере редуктора для передвижения по земле ..........................................................................................216 Замена масла в тормозной камере редуктора передвижения по земле ........................................................................................217 Фильтр сапуна редуктора для передвижения по земле ......................................................................................................217 ГУСЕНИЦЫ....................................................................................................................................................218 Смазка опорных катков гусениц ..........................................................................................................................219 Механизм натяжения гусениц .............................................................................................................................220 Нормативные требованияв отношении обследования гидроаккумулятора........................................................................................221 Проверка давления зарядкигазом гидроаккумулятора........................................................................................................221 КОЛЬЦО ПОВОРОТА СТРЕЛЫ .....................................................................................................................................222 Указания для кольца поворота стрелы.....................................................................................................................222 Дорожки подшипников.....................................................................................................................................222 ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ ............................................................................................................................224 Конструктивное исполнение ..............................................................................................................................224 Принцип действия .......................................................................................................................................225 Заполнение емкости для густой смазки ...................................................................................................................226 Фильтр сапуна ..........................................................................................................................................226 Проверка давлениясмазывания ............................................................................................................................227 Проверка давлениясмазывания ............................................................................................................................228 Устранение закупорок в линиях густой смазки ............................................................................................................229 Устранение закупорок в линиях густой смазки ............................................................................................................229 Масляный фильтр (насос подачи смазки гидравлическогоконтура) ...........................................................................................230 Фильтр густой смазки (для заполнения смазочной емкости) ................................................................................................231 Фильтр густой смазки(смазочные линии)...................................................................................................................232 ПРОЧЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ............................................................................................................................233 Проверка оборудования ..................................................................................................................................234 ЛЕСТНИЦА С ГИДРОПРИВОДОМ....................................................................................................................................235 Нормативные требования в отношении обследования гидроаккумулятора ......................................................................................236 Проверка давления зарядки газом гидроаккумулятора.......................................................................................................236 БОРТОВОЙ КРАН (В ДОП. КОМПЛЕКТАЦИИ) ........................................................................................................................237 Органы контроля, предупреждения и управления ...........................................................................................................237 Проверка бортового крана................................................................................................................................237 Привод бортового крана..................................................................................................................................238 Обслуживание бортового крана............................................................................................................................238 Проверка затяжки крепежных болтов бортового крана ......................................................................................................239 ВЫВОД ЭКСКАВАТОРАИЗ ЭКСПЛУАТАЦИИИ ПОВТОРНЫЙ ВВОД В ЭКСПЛУАТАЦИЮ ............................................................................................240 Вывод экскаватораиз эксплуатации........................................................................................................................240 Хранение аккумуляторныхбатарей..........................................................................................................................240 Повторный вводв эксплуатацию............................................................................................................................240 ДЛЯ ЗАМЕТОК ................................................................................................................................................241 4 РЕМОНТНЫЕ РАБОТЫ..............................................................................................................................................243 РЕМОНТНЫЕ РАБОТЫ. ТЕХНИКА БЕЗОПАСНОСТИ......................................................................................................................245 ПОЖАРО- И ВЗРЫВОБЕЗОПАСНОСТЬПРИ РЕМОНТНЫХ РАБОТАХ ..........................................................................................................247 РЕМОНТНЫЕ РАБОТЫНА ДВИГАТЕЛЕ................................................................................................................................248 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ......................................................................................................................................249 Запуск от внешней батареи. Техника безопасности ........................................................................................................249 Запуск от внешней батареи (посредством соединительных проводов).........................................................................................249 Запуск двигателя от внешней батареи посредством соединительных проводов ................................................................................249 ГИДРОСИСТЕМА; УКАЗАНИЯ ПОРЕМОНТУ ...........................................................................................................................251 Указания по работе с гидравлическими шлангами ..........................................................................................................251 ГИДРОАККУМУЛЯТОРЫ. ТЕХНИКА БЕЗОПАСНОСТИ.....................................................................................................................252 СВАРОЧНЫЕ РАБОТЫ. ТЕХНИКА БЕЗОПАСНОСТИ .....................................................................................................................253 ДЛЯ ЗАМЕТОК ................................................................................................................................................255 5 ПРИЛОЖЕНИЕ....................................................................................................................................................257 Дополнительное оборудование.................................................................................................................................259 Камеры видеонаблюдения (поставляется по отдельному заказу)..............................................................................................259 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..........................................................................................................................261 Указания по поиску и устранению неисправностей .........................................................................................................261 Структура таблицы неисправностей .......................................................................................................................261 Возможные причины ......................................................................................................................................261 Меры по устранению .....................................................................................................................................261 Ссылка .................................................................................................................................................261 ТАБЛИЦЫ ДЛЯ ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ .............................................................................................................262 Двигатель внутреннего сгорания. Таблица неисправностей .................................................................................................262 Рабочая гидравлика. Таблица неисправностей .............................................................................................................263 Гусеничная тяга. Таблица неисправностей ................................................................................................................264 Механизм поворота стрелы. Таблица неисправностей .......................................................................................................265 Централизованная система смазки. Таблица неисправностей ................................................................................................266 ГИДРОСХЕМА .................................................................................................................................................267 СОКРАЩЕНИЯ .................................................................................................................................................269 СОКРАЩЕНИЯ .................................................................................................................................................270 ТЕХНИЧЕСКИЕ ДАННЫЕ .........................................................................................................................................271 Product Specification Sheet.............................................................................................................................273 page 1..............................................................................................................................................273 page 2..............................................................................................................................................274 page 3 .............................................................................................................................................275 page 4 .............................................................................................................................................276 page 5 .............................................................................................................................................277 page 6 .............................................................................................................................................278 page 7 .............................................................................................................................................279 page 8..............................................................................................................................................280 ДЛЯ ЗАМЕТОК ................................................................................................................................................281 6 УКАЗАТЕЛЬ.....................................................................................................................................................283
DESCRIPTION:
CAT Bucyrus RH340B Гидравлический экскаватор РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 372045 PDF DOWNLOAD (RUSSIAN)
ПРЕДИСЛОВИЕ
Настоящая инструкция по эксплуатации пред- назначена для ознакомления оператора с маши- ной и ее
целевым применением.
Руководство по эксплуатации содержит важную
Настоящая инструкция по эксплуатации пред- назначена для ознакомления оператора с маши- ной и ее
целевым применением.
Руководство по эксплуатации содержит важную
- информацию по безопасной, надлежащей и максимально эффективной эксплуатации машины. Соблюдение
инструкции помогает предотвращать опасные ситуации, снижать затраты на ремонт и простои,
повышать надежность и срок службы машины. - Инструкция по эксплуатации должна быть дополнена соответствующими национальными нормами и
правилами по технике безопасности и охране окружающей среды. - Инструкция по эксплуатации должна всегда находиться в кабине машиниста.
С инструкцией по эксплуатации должны ознакомиться и соблюдать все ее требования все лица,
ответственные за выполнение работ с помощью машины или на машине, таких как:
▪ эксплуатация, включая отладку, обнаружение и устранение неисправностей в ходе работы, уход,
вывоз отходов произ- водства и утилизацию топлива и расходных материалов;
▪ обслуживание (осмотр, техническое обслуживание, ремонт);
▪ транспортировка.
▪ эксплуатация, включая отладку, обнаружение и устранение неисправностей в ходе работы, уход,
вывоз отходов произ- водства и утилизацию топлива и расходных материалов;
▪ обслуживание (осмотр, техническое обслуживание, ремонт);
▪ транспортировка.
- В дополнение к инструкции по эксплуатациии обязательным нормам и правилам по технике безопасности и охране окружающей среды, действующим встране пользователя
- и на территории эксплуатации машины, должны также соблюдаться общепризнанные техническиеправила безопасного и надле- жащего производства работ.¹
- Инструкции по эксплуатации адресованы специалистам по строительной технике и не ставят своейцелью освещение элементарных принципов. Приобрести эти знания можно, например, в течениенескольких дней стажировки под руководством квалифици- рованного механика Bucyrus HEX или врамках учебного курса фирмы Bucyrus HEX для опера- торов и обслуживающего персонала.
- Отдел послепродажного обслуживания Bucyrus HEX готов предоставить консультации по любымвопросами, которые могут остаться после прочтения инструкции по эксплуатации.
- Все инструкции по эксплуатации Bucyrus HEX выпускаются на немецком языке и затем переводятсяна другие языки. Даже хороший перевод может вызывать вопросы, на которые представители фирмыBucyrus HEX с удо- вольствием ответят.
- Инструкция по эксплуатации не содержит указаний по выполнению капитального ремонта. Этот видработ готов взять на себя отдел послепродажного обслуживания Bucyrus HEX.
- Документация, касающаяся машины, приво- дится в соответствии с областью применения, количеством иязыком ордера на отгрузку машины или сопроводительного письма, если она поставляется отдельно.
- Инструкция по эксплуатации и перечень запасных частей маркируются серийным номером машины.
- При получении груза проверьте и убедитесьв комплектности документации и соответствииее запрошенному языку.
