Cat Bucyrus Systém PMC®-R Ovládání porubu Návod k používání – PDF DOWNLOAD

Description

Cat Bucyrus Systém PMC®-R Ovládání porubu Návod k používání – PDF DOWNLOAD

FILE DETAILS:

Cat Bucyrus Systém PMC®-R Ovládání porubu Návod k používání – PDF DOWNLOAD

Language :CZECH
Pages :136
Downloadable : Yes
File Type : PDF

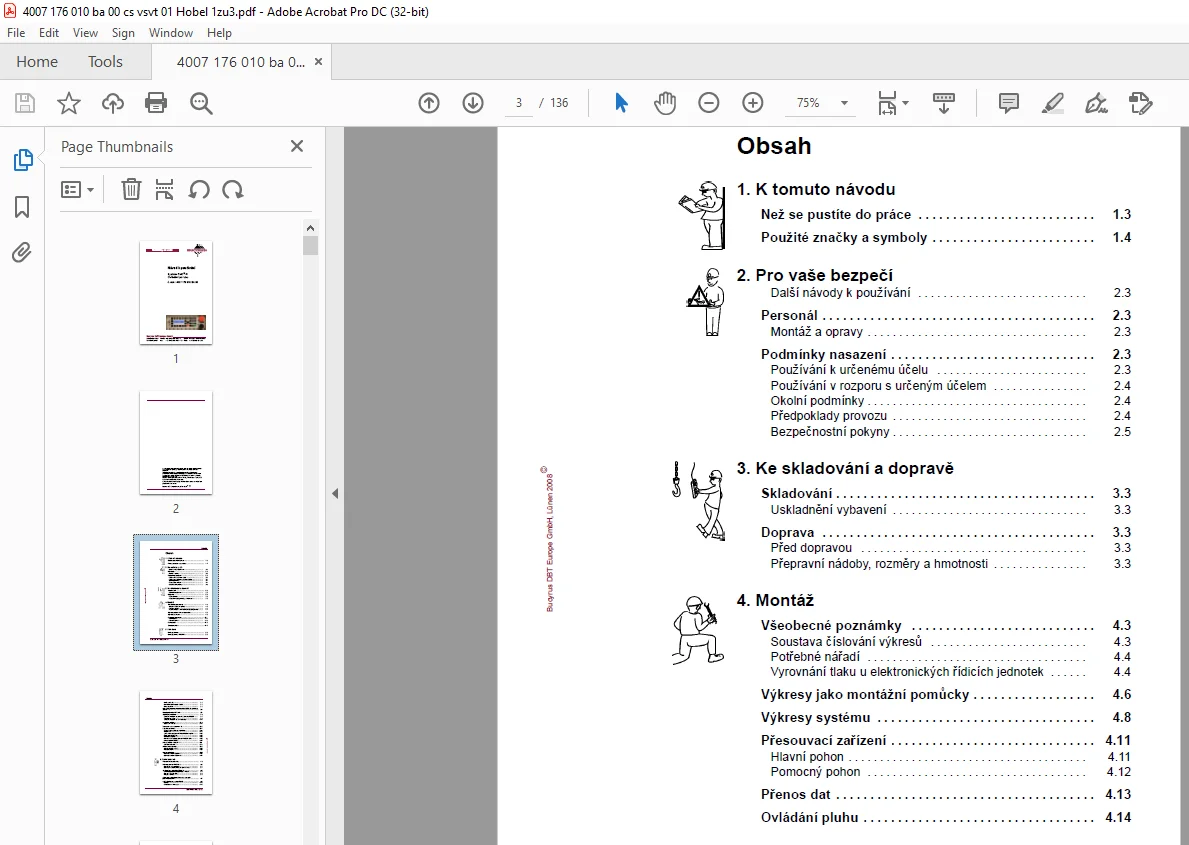

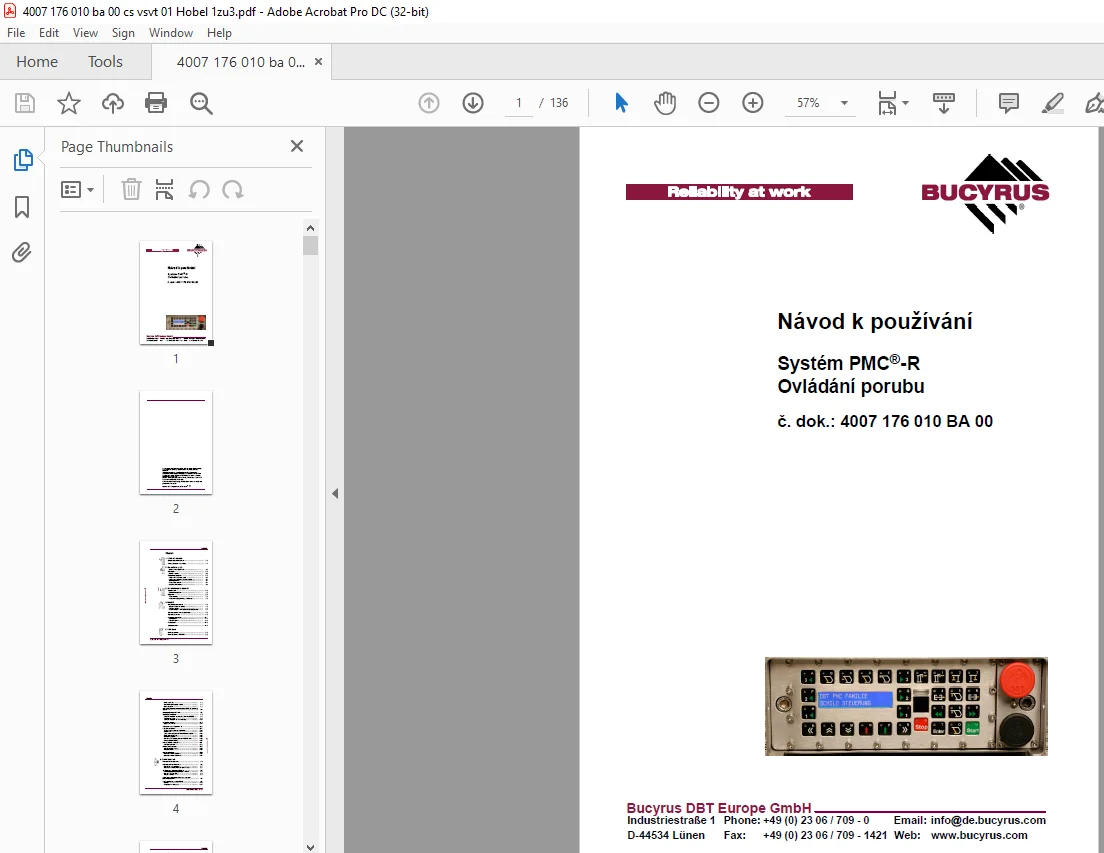

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Cat Bucyrus Systém PMC®-R Ovládání porubu Návod k používání – PDF DOWNLOAD

Obsah
1 K tomuto návodu
Než se pustíte do práce 1 3
Použité značky a symboly 1 4
2 Pro vaše bezpečí
Další návody k používání 2 3
Personál 2 3
Montáž a opravy 2 3
Podmínky nasazení 2 3
Používání k určenému účelu 2 3
Používání v rozporu s určeným účelem 2 4
Okolní podmínky 2 4
Předpoklady provozu 2 4
Bezpečnostní pokyny 2 5
3 Ke skladování a dopravě
Skladování 3 3
Uskladnění vybavení 3 3
Doprava 3 3
Před dopravou 3 3
Přepravní nádoby, rozměry a hmotnosti 3 3
4 Montáž
Všeobecné poznámky 4 3
Soustava číslování výkresů 4 3
Potřebné nářadí 4 4
Vyrovnání tlaku u elektronických řídicích jednotek 4 4
Výkresy jako montážní pomůcky 4 6
Výkresy systému 4 8
Přesouvací zařízení 4 11
Hlavní pohon 4 11
Pomocný pohon 4 12
Přenos dat 4 13
Ovládání pluhu 4 14
5 K obsluze
Řídicí jednotky 5 3
Řídicí jednotka PMC®-R 5 3
Bucyrus DBT Europe GmbH, Lünen 2008E
Obsah
Systém PMC-R® Ovládání porubu
Údržba počítačů 5 3
Utahování upevňovacích šroubů 5 3
Ovládací panel 5 3
Uspořádání klávesnice jednotky PMC®-R – pluhový
porub 1:3 5 4
Displej jednotky PMC®-R 5 7
Zavádění programu 5 8
Zavádění programu do jednotlivé jednotky PMC®-R 5 8
Zahájení zavádění 5 9
Zavádění programu do důlní ústředny 5 12
Implicitní indikace 5 13
Standardní indikace 5 13
Vytvoření sítě s řešením 1:3 5 14
Lokalizace závad 5 17
Zvolená funkce sekce se neprovede 5 18
Neúplná síť 5 21
Jedna nebo více jednotek PMC®-R je bez napětí 5 23
Řídicí jednotka je vadná 5 25
Krátkodobé vypnutí 5 26
Indikace všech řídicích jednotek PMC®-R bliká 5 26
Datové spojení (DÜSE) 5 27
Popisy funkcí – řešení 1:3 5 31
Sousední ovládání 5 31
Automatický proces 5 32
Proces ovládaný ručně 5 32
Procesní skupina 5 32
Úsekové kotvení 5 33
Úsekové kotvení v řešení 1:1 5 33
Úsekové kotvení v řešení 1:3 5 34
6 Technická data
Porubní řídicí jednotky 6 3
Řídicí jednotka PMC®-R/2 6 3
Design pro důlní podmínky 6 4
Nouzové zastavení/blokovací spínač sekce 6 4
Zadní strana jednotky PMC®-R 6 5
Konektory porubní řídicí jednotky PMC®-R 6 5
Mosazná přídržná lišta 6 6
Pokyny k údržbě 6 6
Obsazení kolíků konektorových přípojek
jednotky PMC®-R 6 7
ExPC Centrální počítač MCU2 6 8
Podklad 6 12
Příslušenství – klávesnice 6 13
Bucyrus DBT Europe GmbH, Lünen 2008E
Obsah
č dok : 4007 176 010 BA 00 VAVT/ 01
Připojovací ventilové svorkovnice 6 13
Funkce 6 15
Řídicí ventilová svorkovnice PMC-SD1 6 15
Funkce 6 17
Kódovací konektor 6 17
Kódovací konektor SKK24 6 17
6 17
Jiné kódovací konektory 6 17
Snímače 6 20
Tlakový snímač 6 20
Bezpečnostní pokyny 6 20
Polohoměr 6 22
Bezpečnostní pokyny 6 22
Polohoměr od firmy Tiefenbach 6 24
Pokyny k údržbě 6 24
Přídavné díly 6 24
Univerzální montážní deska 6 24
Kabel a vedení 6 25
Systém hadicových kabelů SKK 24 6 26
Datový kabel 6 27
Napájecí zdroje 6 27
Dvojitý napájecí zdroj 6 32
Vazební členy 6 35
Napájecí adaptér PM4/*** a PMC/***; ATEX 6 35
Oddělovací vazební člen (izolační adaptér (IA)) 6 36
Oddělovací vazební člen (izolační adaptér (IA)) 6 36
Vazební členy LD 6 39
Vazební členy TTY 6 41
Spínače 6 46
Spínač blokování výztuže PMC ELS02;OS-4T;ATEX 6 46
Bzučák TB27 a TP27 6 48
Zařízení pro přenos dat UDI/GN a DÜSE 5i/l 6 49
Řídicí zařízení System PMC®-R 6 49
Řídicí zařízení System ExPC 6 51
Bucyrus DBT Europe GmbH, Lünen 2008E
Obsah
Systém PMC-R® Ovládání porubu
7 Pro vaši informaci
Adresy servisů 7 3
Evropa 7 3
7 Pro vaši informaci
Adresy servisů 7 3
Evropa 7 3
Severní Amerika, Kanada, Jižní Amerika 7 4
Austrálie 7 4
Afrika 7 4
Asie 7 4
Normy a směrnice 7 6
Užité národní normy a směrnice 7 6
Užité evropské normy a směrnice 7 6
