Cat DBT Strebsteuerung PM4 (SCU) Bergwerk OAO Suek Bergwerk 7 Betriebsanleitung PDF

Description

Cat DBT Strebsteuerung PM4 (SCU) Bergwerk OAO Suek Bergwerk 7 Betriebsanleitung – PDF DOWNLOAD

FILE DETAILS:

Cat DBT Strebsteuerung PM4 (SCU) Bergwerk OAO Suek Bergwerk 7 Betriebsanleitung – PDF DOWNLOAD

Dok.Nr.: 4007 108 010 BA 00

Language : German
Pages : 90
Downloadable : Yes
File Type : PDF

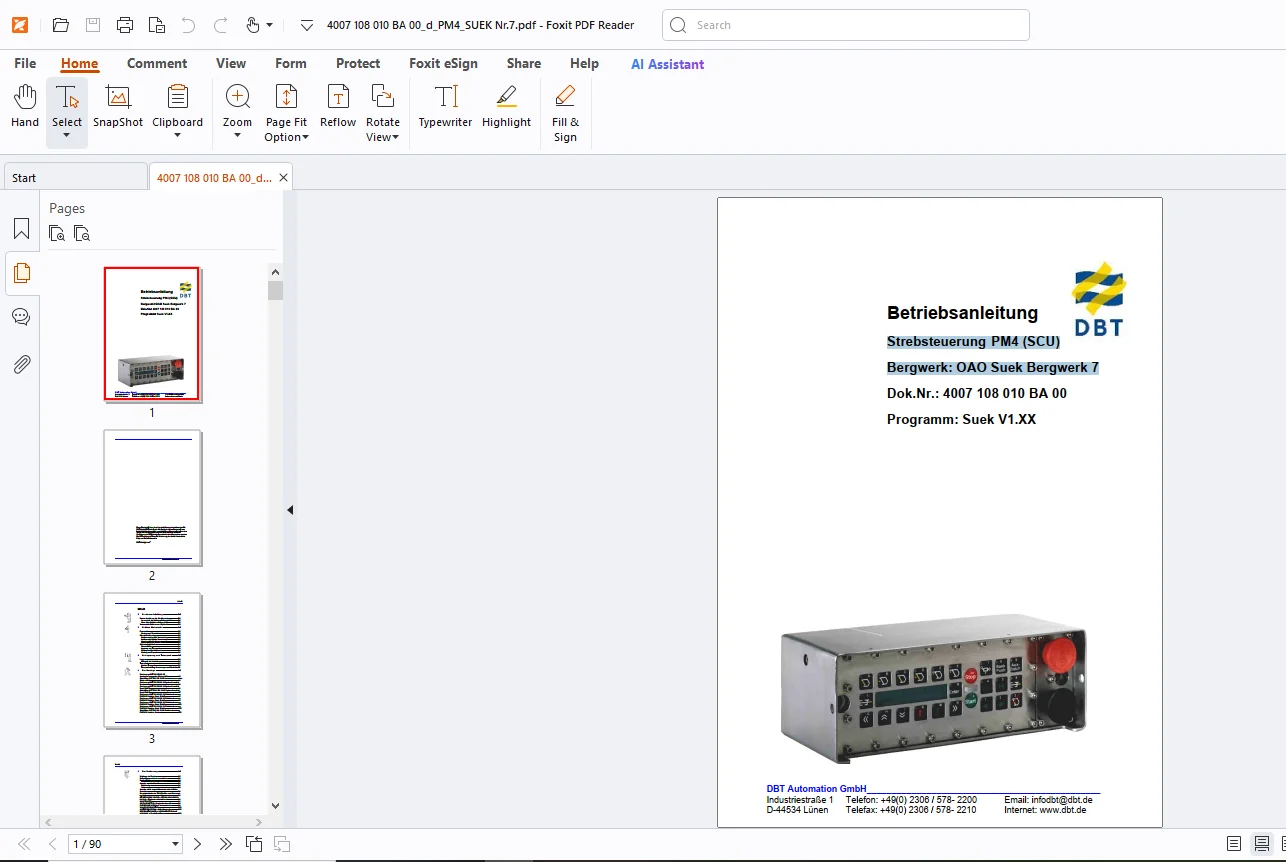

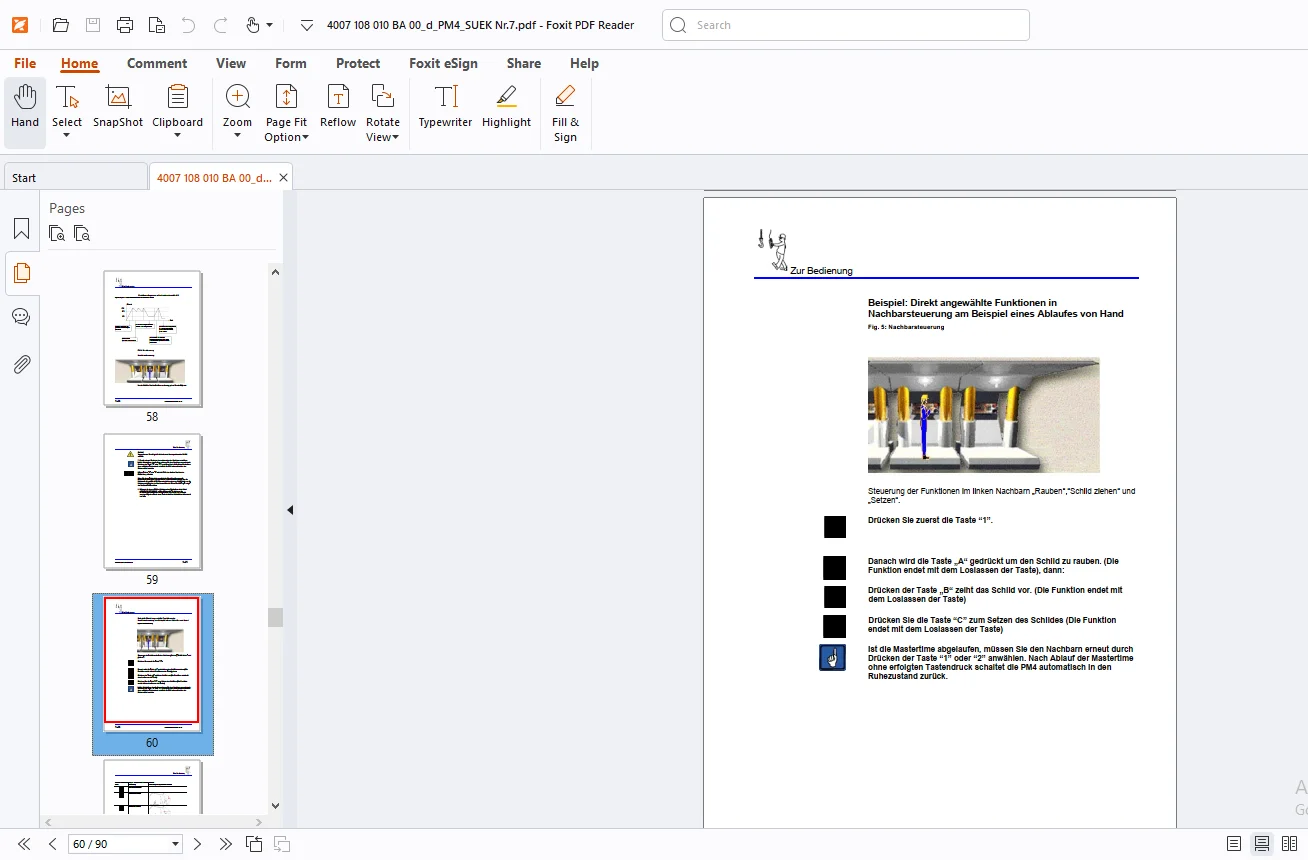

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Cat DBT Strebsteuerung PM4 (SCU) Bergwerk OAO Suek Bergwerk 7 Betriebsanleitung – PDF DOWNLOAD

Dok.Nr.: 4007 108 010 BA 00

Inhalt
1 Zu dieser Anleitung 1-1
Bevor sie sich an die Arbeit machen 1-2
An wen sich die Betriebsanleitung richtet 1-2
Wozu diese Betriebsanleitung dient 1-2
Verwendete Zeichen und Symbole 1-3
2 Zu Ihrer Sicherheit 2-1
Personal 2-2
Montage und Reparatur 2-2
Einsatzbedingungen 2-3
Bestimmungsgemäße Verwendung 2-3
Bestimmungswidrige Verwendung 2-3
Umgebungsbedingungen 2-3
Voraussetzungen für den Betrieb 2-4
Sicherheitshinweise 2-4
Grundsätzliches 2-4
Lagerung und Transport 2-4
Montage und Inbetriebnahme 2-4
Wartung und Reparatur 2-5
3 Zu Lagerung und Transport 3 1
Lagerung 3 2
Einlagern der Ausrüstung 3 2
Transport 3 2
Vor dem Transport 3 2
Transportbehälter, Abmessungen und Gewichte 3 3
4 Zur Montage 4-1
Zeichnung 4007 108 010 00 01
Ausbaukomponenten Strebschild 4-3
Stückliste 4007 108 010 00 01 Ausbaukomponenten
Strebschild 4-4
Zeichnung 4007 108 020 00 00 Systemübersicht
Suek 4-5
Zeichnung 4007 108 020 00 00 Systemübersicht
Suek Blatt 2 4-6
Stückliste 4007 1098 020 00 00 Systemübersicht
Suek Blatt 1 4-7
Zeichnung 4007 108 040 00 00 Getriebesteuerung
PMC-D 2 Antriebe Suek Blatt 1 4-8
Zeichnung 4007 108 040 00 00 Getriebesteuerung
PMC-D 2 Antriebe Suek Blatt 2 4-9
Zeichnung 4007 108 040 00 00 Getriebesteuerung
PMC-D 2 Antriebe Suek Blatt 3 4-10
Zeichnung 4007 108 040 00 00 Getriebesteuerung
PMC-D 2 Antriebe Suek Blatt 4 4-11
Stückliste 4007 108 040 00 00 Getriebesteuerung
PMC-D 2 Antriebe Suek 4-12Inhalt
Dok Nr : 4007 108 010 BA 00
5 Zur Bedienung 5-1
Wartung der Rechner 5-2
Befestigungsschrauben anziehen 5-2
Bedienfeld 5-2
Tastaturbelegung Programm Suek 5-3
Anzeige 5-5
Ruheanzeige 5-5
Notaus 5-5
Anzeige nicht angeschlossener oder defekter
Sensoren 5-6
Menüstruktur in der PM4 (Spalten von links nach
rechts) 5-6
OTWOD KONW NAZAD = ОТВОД КОНВЕЙЕРА
НАЗАД = Förderer zurückziehen 5-8
KLAPPKAPPE 5-8
AR PARAMETER = Nachsetzautomatik 5-9
ZADVIGANIE KONV = Förderer rücken 5-9
WALZENPARAMETER 5-10
AWTOPOSLEDOW = Ablaufparameter 5-12
DOPOLNIT FUNKCII = ВСПОМОГАТЕЛЬНЫЕ
ФУНКЦИИ = Zusatzfunktionen 5-14
IZMEREN WELICINY = ИЗМЕРЕННЫЕ ЗНАЧЕНИЯ
= Messwerte 5-14
SOOBSTSE O OSCHI = CООБЩЕНИЯ ОБ
ОШИБКАХ = Fehlermeldungen 5-15
Tab 16: SOOBSTSE O OSHI = CООБЩЕНИЯ ОБ
ОШИБКАХ = Fehlermeldungen 5-15
Tab 17: AWAR OTKLV = АВАРИЙНОЕ
ОТКЛЮЧЕНИЕ = Nothalt 5-15
OSNOVNYJE PARAME = ОСНОВНЫЕ
ПАРАМЕТРЫ = Globale Parameter 5-16
ZAPR DEJSTWIJA = Lokale Parameter 5-17
LINIENPARAMETER 5-19
SYSTEM PARAMETER 5-19
SERVICE = СЕРВИС 5-20
Nachsetzautomatik (AR) 5-22
Funktionsbeschreibung der Nachsetzautomatik (AR)
5-22
Funktionsdiagramm – Nachsetzautomatik AR 5-24
PM4 Bedienung 5-24
Nachbarsteuerung 5-24
Beispiel: Direkt angewählte Funktionen in
Nachbarsteuerung am Beispiel eines Ablaufes von
Hand 5-26
Ablauf 5-28
Ablaufgruppe 5-28
Beispiel: Nachbar Ablaufgruppe 5-28
Förderer rücken (ZADVIGANIE KONV ) 5-29
Beispiel: Förderer rücken 5-30
Parameter ändern 5-31
Die SERVER-PM4 5-32
Gegenüber der PM4 geänderte Parameter der
Server-PM4 5-32Inhalt
Dok Nr : 4007 108 010 BA 00
OTWOD KONW NAZAD = ОТВОД КОНВЕЙЕРА
НАЗАД = Förderer zurückziehen 5-32
KLAPPKAPPE 5-32
AR PARAMETER = Nachsetzautomatik 5-32
ZADVIGANIE KONV = Förderer rücken 5-33
WALZENPARAMETER 5-33
AWTOPOSLEDOW = Ablaufparameter 5-33
DOPOLNIT FUNKCII = ВСПОМОГАТЕЛЬНЫЕ
ФУНКЦИИ = Nebenfunktionen 5-33
IZMEREN WELICINY = ИЗМЕРЕННЫЕ ЗНАЧЕНИЯ
= Messwerte 5-33
OSNOVNYJE PARAME = ОСНОВНЫЕ
ПАРАМЕТРЫ = Globale Parameter 5-33
ZAPR DEJSTWIJA = Lokal Parameter 5-34
LINIENPARAMETER 5-34
SYSTEM PARAMETER 5-34
Service = СЕРВИС 5-35
6 Technische Daten 6-1
Bergbaugerechtes Design 6-2
Rückseite der PM4 6-3
Steckerverbindungen PM4 6-3
Ventilanschlussleiste (VA) 6-4
Nothalt / Ausbaugesperrtschalter 6-5
Stromversorgung 6-7
Technische Daten: 6-7
Trennkoppler (TK) 6-8
Beispiel für eine Stromgruppe 6-8
Sensoren 6-9
Drucksensor 6-9
Reedstab 6-11
SKK 24 Schlauchkabel System 6-12
Verbindungen zur Ventilanschlussleiste 6-13
Verbindungsleitung zwischen PM4 und
Ventilanschlussleiste 6-13
Verbindungsleitung zwischen
Ventilanschlussleiste und Ventilen 6-14
Infrarotempfänger 6-15
Infrarotsender 6-16
7 Zu Ihrer Information 7-1
Unser Service 7-2
Seviceadressen 7-2
Angewandte nationale Normen und Richtlinien
7-4
Angewandte europäische Normen und Richtlinien
7-4
