Cat VShield – Визуализация автоматики забоя Версия: 10.88 Инструкция по эксплуатации – PDF

Description

Cat VShield – Визуализация автоматики забоя Версия: 10.88 Инструкция по эксплуатации – PDF DOWNLOAD

FILE DETAILS:

Cat VShield – Визуализация автоматики забоя Версия: 10.88 Инструкция по эксплуатации – PDF DOWNLOAD

Док. №: 1999 001 013 BA 00

Language : Russian
Pages : 130
Downloadable : Yes
File Type : PDF

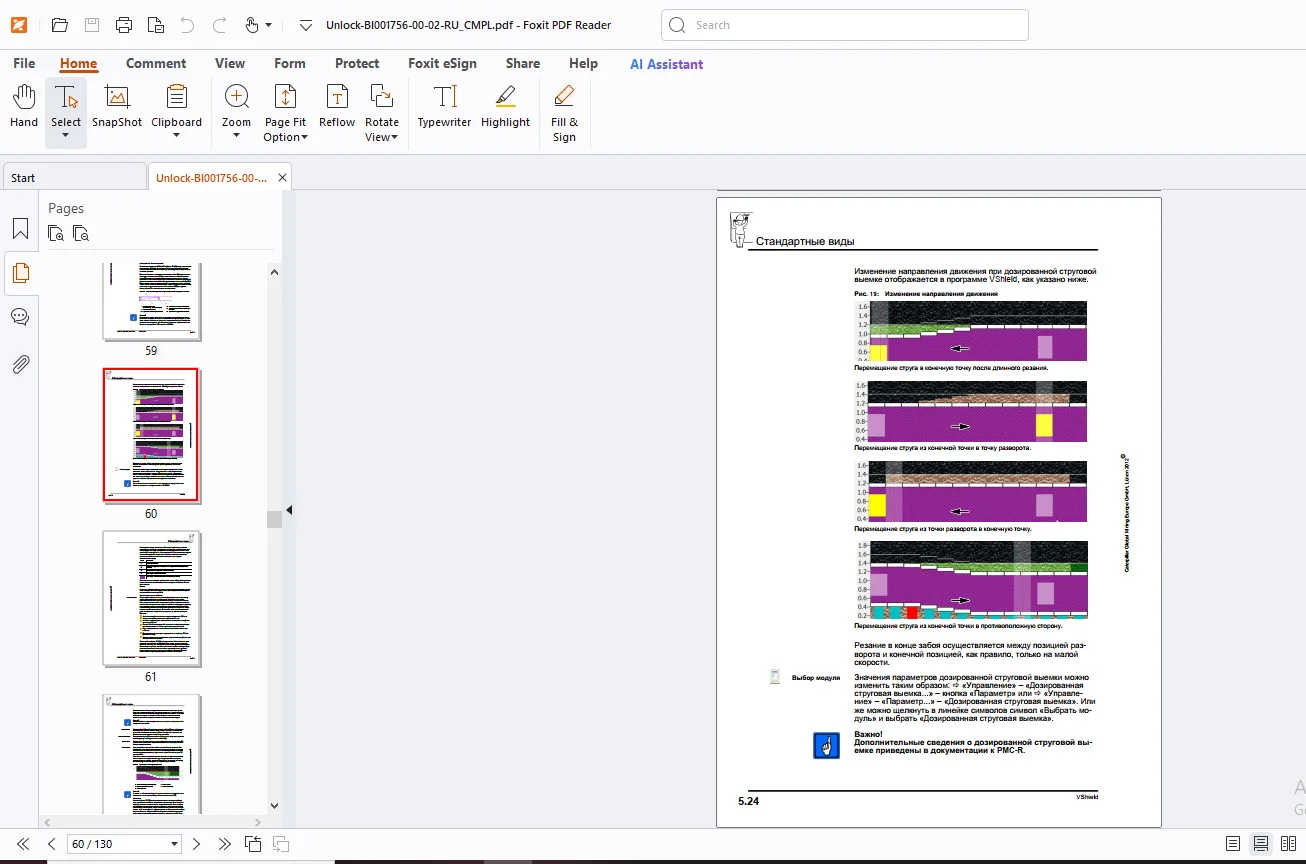

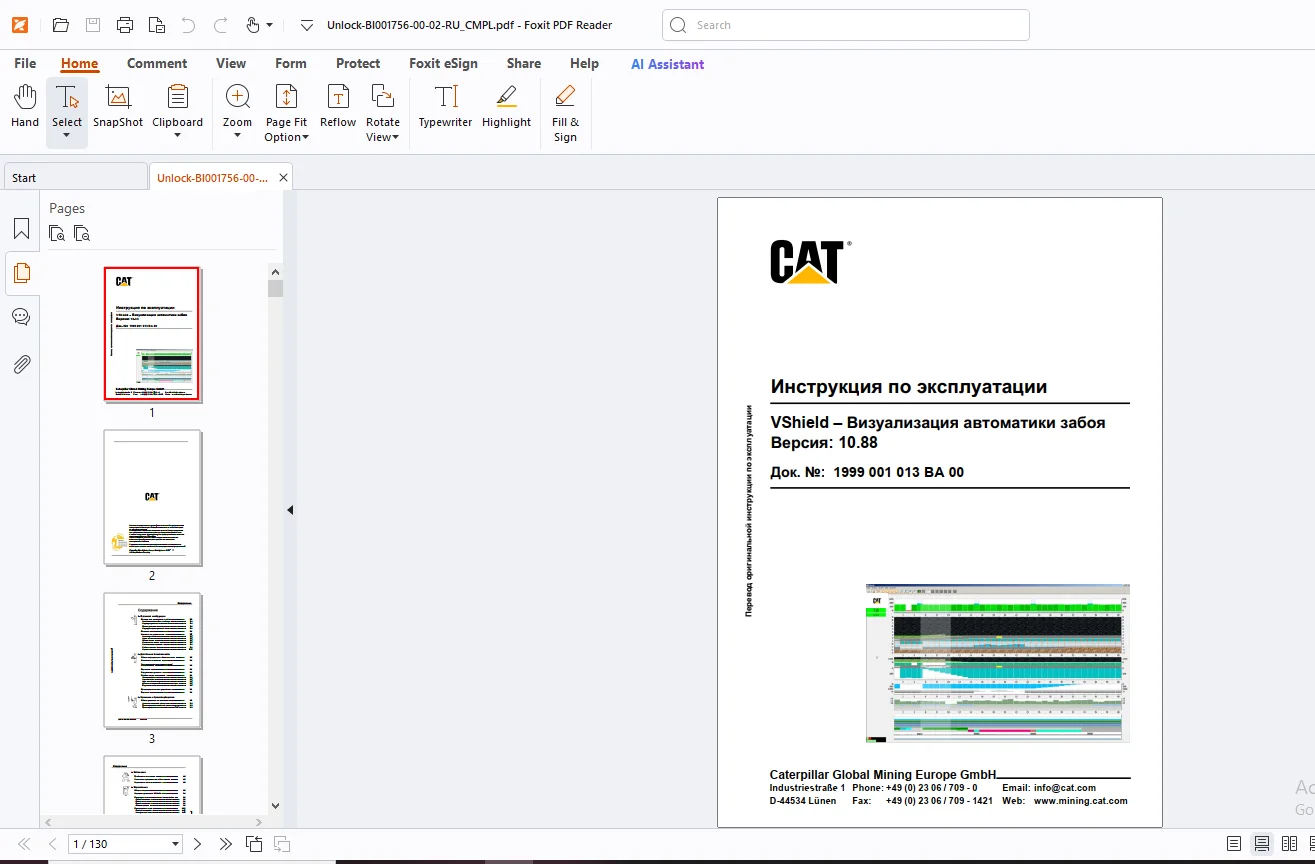

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Cat VShield – Визуализация автоматики забоя Версия: 10.88 Инструкция по эксплуатации – PDF DOWNLOAD

Док. №: 1999 001 013 BA 00

Содержание
1 О данной инструкции
Прежде чем приступить к работе 1 3
Использованные знаки и символы 1 4
Структура указаний по технике безопасности 1 4
Прочие указания 1 5
Структура прочих указаний 1 5
Понятия 1 6
Указания по управлению 1 7
Клавиатура 1 7
Мышь 1 7
Общие кнопки 1 7
Специальные кнопки 1 7
Всплывающие подсказки 1 8
Работа с окнами 1 8
Сервис 1 12
2 Для Вашей безопасности
Общая информация о безопасности 2 3
Основные опасности 2 4
Эксплуатационные мероприятия/
пользователь 2 5
Персонал 2 5
Окружающие условия 2 6
Особые виды опасностей 2 6
Электроэнергия 2 6
Взрывозащита 2 7
Шум 2 7
Опасные материалы/технологическое сырье 2 7
Гидравлика 2 7
Предохранительные устройства 2 8
Гарантия 2 8
3 Хранение и транспортировка
Общие указания по хранению 3 3
Хранение носителей данных 3 3
Транспортировка носителей данных 3 3
Транспортировка компонентов системы PMC 3 3
Caterpillar Global Mining Europe GmbH, Lünen 2012EСодержание
VShield
4 Установка
Требования к системе 4 3
Установка программного обеспечения 4 3
Управление пользователями 4 3
5 Управление
Общие сведения 5 3
Иерархия установки VShield 5 4
Структура пользовательского интерфейса 5 6
Строка заголовка 5 6
Панель меню 5 6
Панель символов 5 6
Область данных 5 8
Стандартные виды 5 10
Позиция и скорость 5 10
Коммуникация 5 11
Сводные системные сообщения 5 13
Общие сведения о видах забоя 5 14
Выбор вида забоя 5 17
Выбор автоматической индикации 5 18
Выбор видов 5 18
Давление стоек 5 20
Позиция забоя 5 22
Состояние секций, функциональные модули,
состояние сети 5 28
Нестандартные виды 5 34
Опознавание местонахождения персонала (PPD) 5 34
Распознавание высоты секций 5 36
Угол установки верхняка, ход угловых цилиндров 5 39
Управление горизонтом (только для струга) 5 40
Опция «Указывать путь передвижки отдельно» 5 40
Отображение загрузки конвейера 5 41
Отображение строки струга/комбайна отдельно 5 41
Выделение позиции струга/комбайна на экране 5 41
Отображение счетчика полученных данных
для статуса PMC 5 41
Сообщение об ошибке PMC 5 42
Сообщения статуса PMC 5 44
Отображение виртуальных/настоящих PMC 5 45
Отображение параметров отладки 5 45
Отображение напряжения (Show Voltage) 5 45
Отображение времени цикла 5 45
Отображение времени передвижки 5 46
Отображение давления стоек внахлест
(Show Leg Pressures overlapped) 5 46
Простои 5 46
Аварийные сигналы 5 48
Caterpillar Global Mining Europe GmbH, Lünen 2012EСодержание
Док №: 1999 001 013 BA 00 VASU / 11
Дополнительные виды для выемочного комбайна
Скорость изменения давления стоек (P/T) 5 52
Оцененное по времени среднее давление (T W A P ) 5 52
Откидной козырек 5 53
Заднее устройство передвижки (Rear Ramstokes) 5 53
Оградительный щит и направляющая клети
(caving shield/slide) 5 54
Меню «Файл» 5 55
Сбросить пароль 5 55
Сохранить параметры 5 55
Сохранить копию экрана/Сохранить отчет 5 55
Выход 5 55
Меню «Управление» 5 56
Дозированная струговая выемка 5 57
Параметр 5 60
Сохранить параметры всех PMC-R 5 64
Загрузить параметры на все PMC-R 5 64
Установить линии 5 65
Передв линию 5 66
Сохранить линии 5 68
Загрузить линии 5 68
Коррекция линий (линия конвейера) 5 70
Удалить сообщения об ошибках 5 72
Функциональные модули 5 72
Меню «Вид» 5 73
Линейка символов 5 73
Панель состояния 5 73
Графические опции 5 74
Экран основного текста (Текст окна) 5 74
Сеть PMC-R 5 75
Процессы, VShieldTrend 5 76
Запустить новую смену 5 76
Статистика (часовая, сменная, ежедневная) 5 77
Отчеты (дополнительные компоненты) 5 78
Изобразить перечень простоев 5 86
Выбрать аварийный сигнал 5 86
Техобслуживание 5 87
Сервис, драйвер ShieldDataDriver 5 89
Меню «Внешние программы» 5 91
Меню «Справка» 5 91
Меню «Языки» 5 91
Playback (воспроизведение файлов журнала) 5 92
