CATERPILLAR 6018, 6018 FS 液压挖掘机 操作说明 DHL18181 – PDF DOWNLOAD (Chinese)

Description

CATERPILLAR 6018, 6018 FS 液压挖掘机 操作说明 DHL18181 – PDF DOWNLOAD (Chinese)

FILE DETAILS:

CATERPILLAR 6018, 6018 FS 液压挖掘机 操作说明 DHL18181 – PDF DOWNLOAD (Chinese)

Language : Chinese
Pages : 328
Downloadable : Yes
File Type : PDF

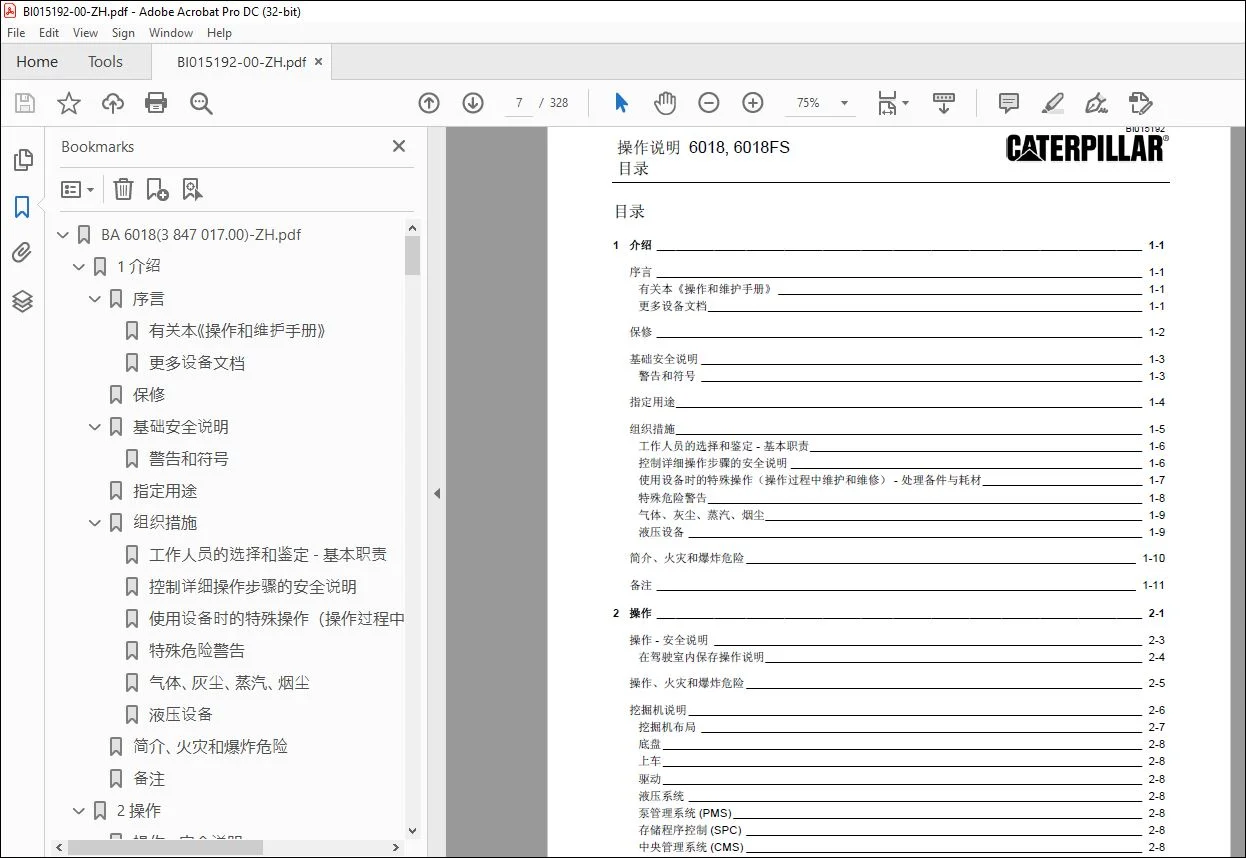

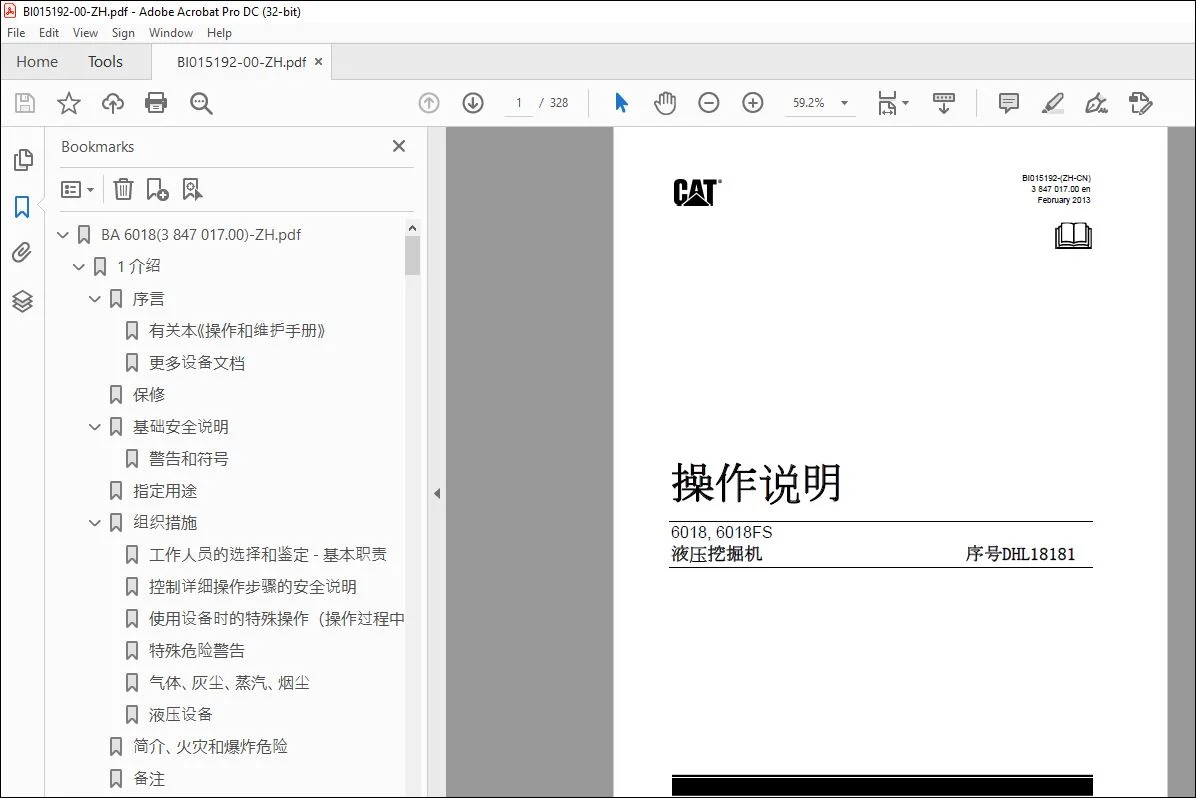

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

CATERPILLAR 6018, 6018 FS 液压挖掘机 操作说明 DHL18181 – PDF DOWNLOAD (Chinese)

组织措施:
在设备使用的地方，操作说明必须始终保持可用，
如必须时刻保持放置在正确位置。
除了操作说明以外，还必须遵守并引导用户遵守通
用的法令及其它关于预防事故和环保的命令性法规
。
这些强制性规则也适用于危险物质的处理、个人保
护设备穿戴或交通规则的发布。
操作说明必须由包括监督和通知特别组织性特征的
责任进行补充，如工作组织，操作顺序或操作人员
等。
操作设备的人员必须阅读操作说明，尤其是开始工
作前的章节。操作后阅读将会太迟。这些也适用于
仅偶尔在设备上工作（如在安装或维护过程中）的
人员
检查（至少偶尔一次）工作人员执行操作时，是否
按照操作说明上进行，并考虑危险和安全因素。
出于安全考虑，长发必须挽起来或紧固，服装必须
紧身穿戴，不允许穿戴珠宝，如耳环等。可能因为
卡在设备内或耳环卡在移动部件上导致人身伤害。
根据环境或法律，必须使用保护性设备。
人员保护设备和工作服：
根据需要执行的清洁、保养和 /
或维修活动，人员保护设备和工作服由以下项目组
成：
 防跌落紧固器
 保护服装
 安全帽
 护目镜
– 如用于清洁工作
– 或用于焊接工作
 防护手套
– 如用于在较热装置上操作
– 用于碾磨或焊接工作
 防护工作手套
– 如用于装配工作
– 用于碾磨或焊接工作
 耳朵保护器
遵守设备的所有安全说明和警告。
始终遵守设备的所有安全说明和警告。
如果操作过程中，设备发生导致危险的更改，立即
停止设备并将故障报告给有能力的人员。
未经供应商同意，禁止做出任何导致安全隐患的更
改、附加或转换。这也同样适用于安全设备和阀门
的安装和调节，也适用于承载组件上的焊接工作。
仅可使用 CGM HMS 提供的原装连接件。
仅原装部件才可满足设备的技术规范。
即使未查出任何具安全隐患的故障，仍必须以合适
的间隔更换液压软管。
执行检查时，遵守间隔或操作说明中的详细说明。
执行维护工作时，用于操作的工具和工作间设备是
必备的。
工作人员必须熟悉灭火器的位置和操作。
遵守所有的防火和灭火程序。

TABLE OF CONTENTS:

CATERPILLAR 6018, 6018 FS 液压挖掘机 操作说明 DHL18181 – PDF DOWNLOAD (Chinese)

1 介绍 1-1
序言 1-1
有关本《操作和维护手册》 1-1
更多设备文档 1-1
保修 1-2
基础安全说明 1-3
警告和符号 1-3
指定用途 1-4
组织措施 1-5
工作人员的选择和鉴定 – 基本职责 1-6
控制详细操作步骤的安全说明 1-6
使用设备时的特殊操作（操作过程中维护和维修） – 处理备件与耗材 1-7
特殊危险警告 1-8
气体、灰尘、蒸汽、烟尘 1-9
液压设备 1-9
简介、火灾和爆炸危险 1-10
备注 1-11
2 操作 2-1
操作 – 安全说明 2-3
在驾驶室内保存操作说明 2-4
操作、火灾和爆炸危险 2-5
挖掘机说明 2-6
挖掘机布局 2-7
底盘 2-8
上车 2-8
驱动 2-8
液压系统 2-8
泵管理系统 (PMS) 2-8
存储程序控制 (SPC) 2-8
中央管理系统 (CMS) 2-8
需求控制 / 零流动调节 2-9
自动发动机速度减少 2-9
盘控制系统 (BCS) 2-9
电气系统 2-9
标志和标识 2-10
进入和离开挖掘机，安全说明 2-17
进入扶梯照明 2-17
摆动梯 2-18
BI015192
操作说明 6018, 6018FS
目录
vi BA RH90C(3 847 017.00)-ZH
打开和关闭驾驶室内部照明系统 2-19
紧急停止开关 2-21
驾驶员座椅 2-22
培训员/指导员座位 2-24
挡风玻璃雨刷器 2-24
灭火器 2-25
自动灭火系统（可选） 2-26
线束（可选） 2-27
监控、警告和控制元件 2-30
开始操作挖掘机 2-62
重新加注 2-62
维修站 （油箱提升） 2-63
打开和关闭电气系统 2-69
发动机和液压油预热系统（可选） 2-70
燃油预热系统（可选） 2-71
起动和停止发动机 2-72
起动发动机 2-72
在低温下起动发动机 2-73
空调（选件） 2-75
后备加热（选项） 2-76
设备最大倾斜，信息 2-78
驱动，安全说明 2-79
行驶 2-80
上车基本位置 2-80
向前 / 向后行驶 2-80
锁定上车 2-84
履带停车制动 2-84
运输挖掘机 2-85
运输 – 安全说明 2-85
工作操作 – 安全说明 2-86
液压油缸的试车说明 2-86
液压系统的加热阶段 2-86
避免工作设备的极限位置 2-87
操作 2-88
启动前 2-88
启动电子挖掘机控制 2-88
摆动上车 2-89
上车制动 2-89
作业 移动 2-90
每天操作后 2-91
BI015192
操作说明 6018, 6018FS
目录
BA RH90C(3 847 017.00)-ZH vii
装配工作设备 – 安全说明 2-92
紧固挖掘机 2-93
销和支撑的侵蚀保护（衬套和中心） 2-94
备注 2-95
3 检查和保养 3-1
检查和保养 – 安全说明 3-3
检查和保养工作 – 火灾和爆炸危险 3-9
检查和保养计划 – 安全说明 3-11
计划 V 3-13
计划 N 3-15
计划 T 和 W 3-17
计划 A – E 3-19
润滑图 – 润滑 3-26
润滑图 – 润滑(图例) 3-27
加注量 – 润滑剂 3-27
检查计划 – 油 3-28
检查计划 – 油（图例） 3-29
注油量 – 油 3-30
加注量 – 其它 3-30
润滑剂、耗材 3-31
有关油和润滑剂的说明 3-31
避免不同液压油混合 3-31
I. 内燃机油 3-32
II. 液压系统的液压油 3-33
III.a 泵分动箱和行驶分动箱的机油 3-34
III.b 摆动分动箱油 3-35
V. 支撑、加重环和履带系统的润滑剂（中央润滑系统） 3-36
惰轮、履带滑轮和支架滑轮的润滑剂（永久润滑） 3-37
所有内燃机使用的冷却剂 3-38
保养工作 3-39
用于油和冷却液更换的软管 3-39
发动机 3-40
发动机 – 安全说明 3-40
检查发动机油位 / 加满油 3-41
发动机换油 3-42
更换油过滤器 3-44
冷启动液（醚） – 更换压力容器 3-45
冷却系统 3-46
散热器 3-46
冷却液更换 3-48
BI015192
操作说明 6018, 6018FS
目录
viii BA RH90C(3 847 017.00)-ZH
进气系统 3-49
集尘器 – 清洁 3-49
主过滤器滤芯 3-50
安全过滤器滤芯 3-52
进气管线 3-52
燃油系统 3-53
燃油系统 – 安全说明 3-53
更换燃油过滤器 3-53
燃油系统通风 3-54
清洗油箱 3-54
脱水器（选项） 3-56
电气系统 3-58
电气系统 – 安全说明 3-58
交流发动机 – 说明 3-58
电池 3-59
开关柜，过滤器滤芯 3-61
泛光灯, 更换灯 3-63
采用 LED 的照明系统 – 说明 3-65
液压系统 3-66
电气系统 -安全说明 3-66
液压系统泄压 3-66
检查液压油位 3-67
更换液压油回流(液压油箱) 3-69
旁路阀 (液压油箱) 3-71
呼吸器过滤器 3-72
工作液压组件的高压过滤器 3-73
伺服回路的高压过滤器 3-74
过滤器（控制回路） 3-75
更换液压油 3-76
液压系统通风 3-79
清洁液压油冷却器 3-80
电子挖掘机控制器 3-81
蓄压器 – 紧急降低 3-82
泵齿轮箱 3-83
检查分动箱油位 / 加满油 3-83
更换分动箱油 3-83
分动箱通风 3-85
摆动齿轮箱 3-86
分动箱 – 检查油位 / 加满油 3-86
更换分动箱油 3-86
分动箱通风 3-87
行驶分动箱 3-88
行驶分动箱 – 检查油位 / 加满油 3-88
BI015192
操作说明 6018, 6018FS
目录
BA RH90C(3 847 017.00)-ZH ix
行驶分动箱 – 换油 3-89
行驶分动箱 – 呼吸器过滤器 3-89
履带 3-90
履带滑轮、支撑滑轮 3-91
履带张紧器 3-92
蓄压器检查规范 3-93
检查蓄压器的气体加注压力 3-93
加重环 3-94
加重环 – 说明 3-94
支撑套圈 3-94
中央润滑系统 – 标准 3-96
设计 3-96
功能 3-97
更换润滑剂容器 3-98
填充润滑剂容器 3-98
检查润滑压力 3-99
疏通润滑管线 3-99
油过滤器（液压回路润滑泵） 3-100
润滑剂过滤器（加注润滑剂容器） 3-101
润滑剂过滤器（润滑剂管线） 3-102
其它维护 3-103
发动机 3-103
加热和空调 3-103
液压扶梯 3-104
蓄压器检查规范 3-105
挖掘机停止操作和试运行 3-106
挖掘机停止操作 3-106
电池存储 3-106
再试运行 3-106
备注 3-107
4 维修工作 4-1
维修工作 – 安全说明 4-3
维修工作，火灾和爆炸危险 4-5
发动机 – 维修工作 4-6
电气系统 4-7
辅助启动（使用跳线）- 安全说明 4-7
辅助启动（使用跳线） 4-7
使用跳线启动发动机(外部电池） 4-7
BI015192
操作说明 6018, 6018FS
目录
x BA RH90C(3 847 017.00)-ZH
液压系统 4-9
维修说明 4-9
液压软管 – 说明 4-9
蓄压器 – 安全说明 4-10
焊接和火焰切割作业 – 安全说明 4-11
使用寿命结束后的处置 4-14
电池的妥善处置 4-15
备注 4-17
5 附件 5-1
故障排除 5-3
故障排除说明 5-3
故障表布局 5-3
故障表 5-4
内燃机 – 故障表 5-4
工作液压组件 – 故障表 5-5
履带驱动 – 故障表 5-6
回转机构 – 故障表 5-7
中央润滑系统 – 故障表 5-8
液压回路图 5-9
缩写 5-10
缩写 5-11
技术数据 5-13
备注 5-15
6 索引 6-1

PLEASE NOTE:

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]

S.V
