ОПИСАНИЕ:

Challenger EU Tillage 2510 2530 Рыхпитепьный культиватор РУКОВОДСТВО ОПЕРАТОРА – PDF DOWNLOAD

Рекомендации оператору:

Вы обязаны прочитать и усвоить информацию, приведенную в разделе, посвященном технике безопасности, данного руководства и руководств по эксплуатации другого дополнительного оборудования, прежде чем приступить к эксплуатации машины. Помните, что именно вы несете ответственность за безопасность. Соблюдение правил техники безопасности позволит обеспечить безопасность себя и окружающих.

• Изучите информацию, приведенную в данном руководстве, и применяйте полученные знания на практике, чтобы обеспечить максимальную безопасность. Помните, что данный раздел, посвященный безопасности, составлен только для этого типа машины. Выполняйте остальные общепринятые привычные меры предосторожности и помните – вы несете ответственность за безопасность.
• Вы в состоянии предотвратить гибель персонала и получение травм. Данный раздел, посвященный технике безопасности, содержит описание стандартных ситуаций, которые могут возникнуть в процессе нормальной эксплуатации и технического обслуживания вашей машины. Здесь также перечислены возможные способы поведения в таких ситуациях.
• Данный раздел не заменяет собой другие правила техники безопасности, приведенные в других разделах данного руководства. 12 Рис. З Рыхлительный культиватор 9971434СНА 1. Техника безопасности Несоблюдение этих правил может стать причиной получения тяжелых травм и смерти персонала. Научитесь правильно эксплуатировать машину и использовать органы управления. Запрещается предоставлять право управления машиной лицам, не прошедшим специальный инструктаж и обучение.
• Для обеспечения собственной безопасности и безопасности других людей необходимо выполнять все меры предосторожности и правила техники безопасности, приведенные в руководствах, а также требования всех предупреждающих табличек, установленных на машине и навесном оборудовании. Используйте только одобренное производителем навесное и дополнительное оборудование. Убедитесь, что машина оснащена в соответствии с действующими требованиями вашей страны.

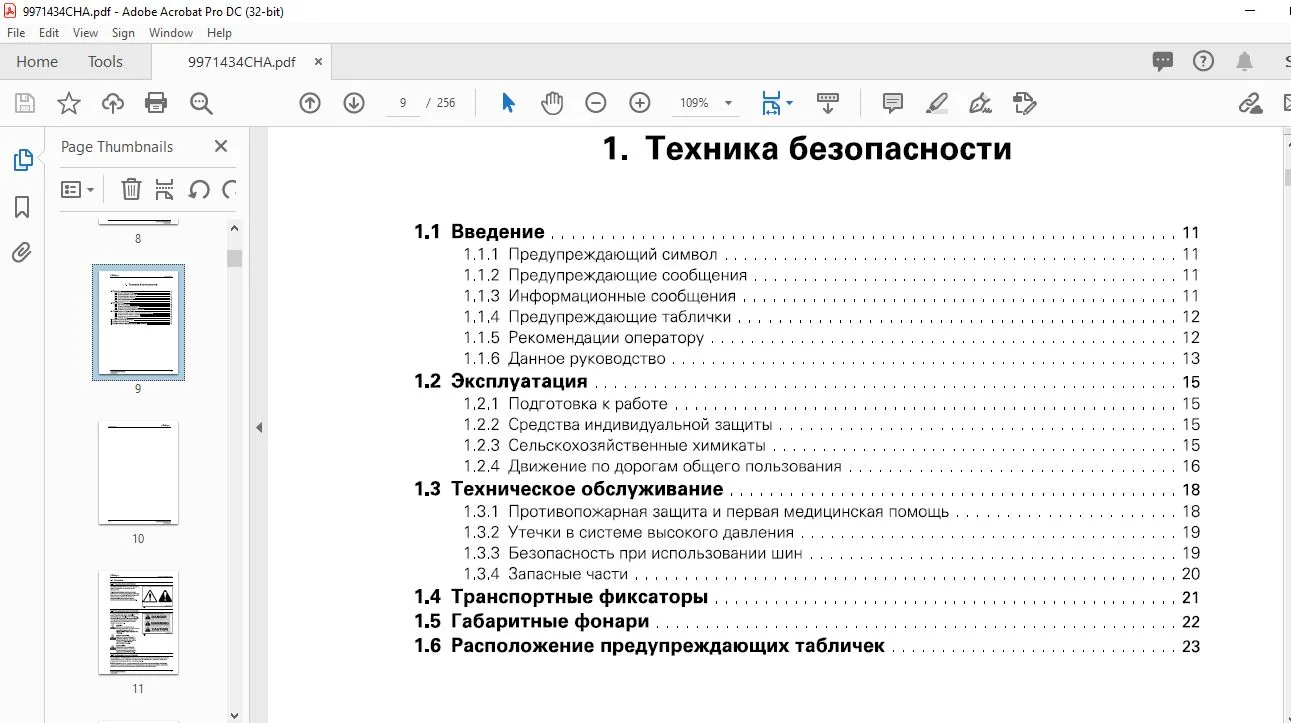

ОГЛАВЛЕНИЕ:

Challenger EU Tillage 2510 2530 Рыхпитепьный культиватор РУКОВОДСТВО ОПЕРАТОРА – PDF DOWNLOAD

1 Техника безопасности 9
1 1 Введение 11
1 1 1 Предупреждающий символ 1 1
1 1 2 Предупреждающие сообщения 1 1
1 1 3 Информационные сообщения 1 1
1 1 4 Предупреждающие таблички 1 2
1 1 5 Рекомендации оператору 1 2
1 1 6 Данное руководство 1 3
1 2 Эксплуатация 15
1 2 1 Подготовка к работе 15
1 2 2 Средства индивидуальной защиты 15
1 2 3 Сельскохозяйственные химикаты 15
1 2 4 Движение по дорогам общего пользования 1 6
1 3 Техническое обслуживание 18
1 3 1 Противопожарная защита и первая медицинская помощь 1 8
1 3 2 Утечки в системе высокого давления 19
1 3 3 Безопасность при использовании шин 19
1 3 4 Запасные части 20
1 4 Транспортные фиксаторы 21
1 5 Габаритные фонари 22
1 6 Расположение предупреждающих табличек 23
2 Введение 31
2 1 Введение 33
2 1 1 Использование по назначению 3 3
2 1 2 Требования к утилизации отходов 3 3
2 2 Идентификация машины 35
2 2 1 Расположение таблички с серийным номером 35
2 2 2 Описание серийного номера 35
2 3 Рыхпительный культиватор 37
2 3 1 Сцепное устройство с механизмом выравнивания 37
2 3 2 Плавающее сцепное устройство 37
2 4 Основные компоненты 38
2 5 Хранение руководства оператора 39
3 Эксплуатация 41
3 1 Удаление воздуха из системы гидроподъемника 43
3 2 Удаление воздуха из гидравлической системы складывания 45
3 3 Присоединение машины к трактору 47
3 4 Отсоединение машины от трактора 49
3 5 Подготовка машины к транспортировке 50
3 6 Подготовка машины к полевым работам 51
3 7 Начало полевых работ 53
3 7 1 Позиции для проверки после первого применения 53
3 8 Выравнивание машины 54
3 8 1 Выравнивание машины в продольном направлении со сцепным устройством с
механизмом выравнивания 54
Рыхлительный культиватор
9971434СНА
Содержание
3 8 2 Выравнивание машины в продольном направлении с плавающим сцепным
устройством 5 4
3 8 3 Выравнивание крыльев относительно центральной рамы 5 5
3 9 Регулировка копирующих колес 57
3 9 1 Регулировка копирующих колес – регулировка храповиком 5 7
3 9 2 Регулировка копирующих колес – гидравлика 5 8
3 10 Рабочая глубина 59
3 10 1 Одноточечный регулятор глубины 59
3 11 Пружинные сошники 60
4 Техническое обслуживание 61
4 1 Смазка и регламент обслуживания 63
4 2 Места установки пресс-масленок 64
4 3 Обслуживание подшипников колес 66
4 4 Обслуживание сдвоенных качающихся опор 67
4 5 Хранение 68
4 5 1 Подготовка машины к хранению 6 8
4 5 2 Предотвращение коррозии на выдвинутых гидроцилиндрах 6 9
4 5 3 Снятие машины с хранения 6 9
5 Поиск и устранение неисправностей 71
5 1 Поиск и устранение неисправностей 73
6 Технические характеристики 75
6 1 Технические характеристики 77
6 2 Транспортные размеры 81
6 3 Минимальный вес буксирной машины 83
6 4 Максимальная скорость транспортировки 85
6 5 Технические характеристики смазки 86
6 6 Давление в шинах 87
7 Сборка 89
7 1 Подготовка к сборке 93
7 1 1 Запасные части 9 3
7 2 Сборка центральной рамы 94
7 2 1 Установка центрального подъемника 9 5
7 2 2 Установка ступиц и колес центрального подъемника 9 6
7 2 3 Установка труб мачты центральной рамы 9 7
7 2 4 Установка складных анкеров 19 – 29 футов 9 8

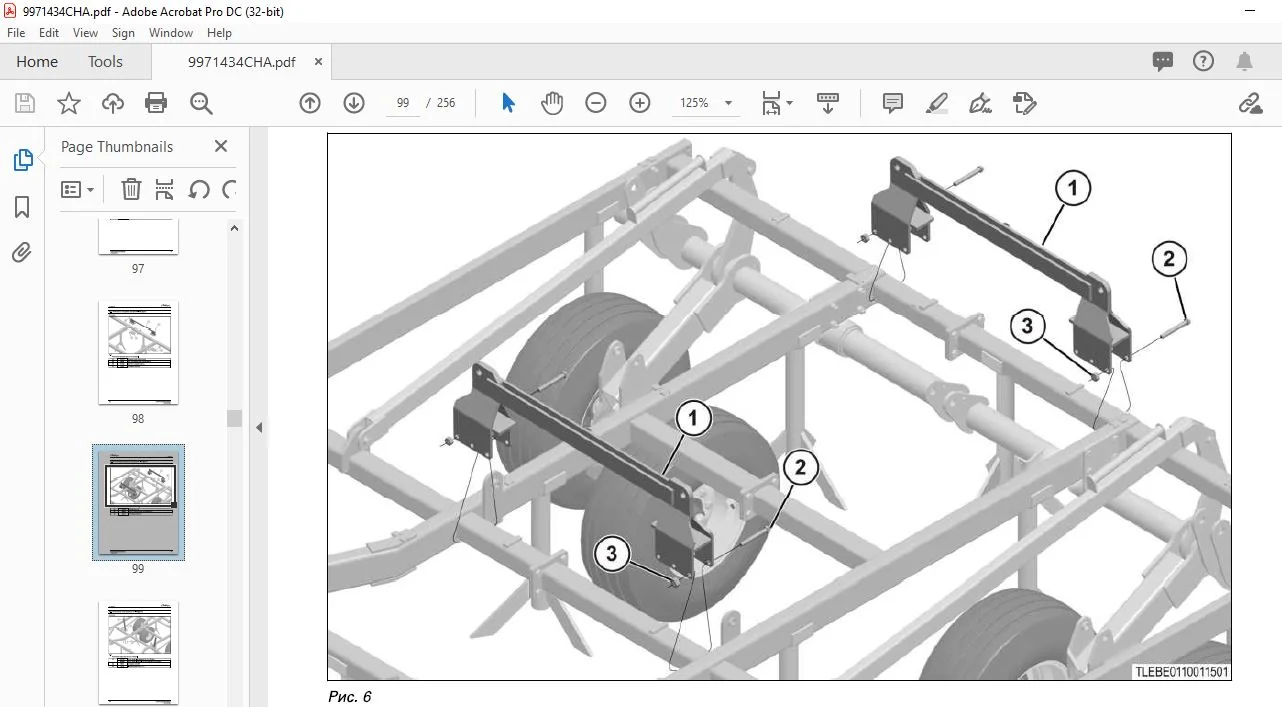

7 2 5 Установка складных анкеров 31 – 47 футов 9 9
7 2 6 Установка опор крыльев 19 – 29 футов 100
7 2 7 Установка опоры крыла 31 – 47 футов 10 1
7 3 Сборка дышла 102
7 3 1 Установка дышла 13 – 29 футов 10 2
7 3 2 Установка дышла 31 – 47 футов 10 3
7 3 3 Установка осветительной опоры 10 4
7 4 Установка удлинителя сошника 105
7 5 Установка сошников центральной рамы 106
7 5 1 Установка сошников 6 50 фунтов 10 6
7 5 2 Установка сошников 1 ООО фунтов 10 7
7 6 Установка крыльев 108
7 6 1 Монтаж петель рамы крыльев 19 – 23 фута 10 8
Рыхлительный культиватор
9971434СНА
Содержание
7 6 2 Установка рам крыльев 19 – 23 фута – крыло 3 фута 109
7 6 3 Монтаж петель рамы крыльев 25 – 29 футов 11 О
7 6 4 Установка рам крыльев 25 – 29 футов – крыло 6 футов 111
7 6 5 Монтаж петель рамы крыльев 31 – 47 футов 113
7 6 6 Установка рам крыльев 31 – 41 фут – крыло 9 футов 114
7 6 7 Установка рам крыльев 37 – 47 футов – крыло 12 футов 115
7 6 8 Монтаж петель рам наружных крыльев 31 – 47 футов 116
7 6 9 Установка рам наружных крыльев 31 – 47 футов – крыло 3 фута 117
7 7 Установка сошников рамы крыла 118
7 7 1 Установка сошников 6 50 фунтов 118
7 7 2 Установка сошников 1000 фунтов 119
7 8 Установка подъемников крыльев 120
7 8 1 Установка ступиц и колес подъемников крыльев 121
7 9 Монтаж трубы переднего подъемника 122
7 10 Монтаж трубы заднего подъемника 123
7 11 Установка стяжек рамы 124
7 11 1 Установка стяжки центральной рамы 31 – 47 футов – сцепное устройство с
механизмом выравнивания 124
7 11 2 Установка стяжки рамы внутреннего крыла 37 – 47 футов 125
7 12 Установка опоры наружного крыла 37 – 47 футов 126
7 13 Установка складных кронштейнов 127
7 13 1 Монтаж складных кронштейнов крыльев 31 – 41 фут – крыло 9 футов 127
7 13 2 Монтаж складных кронштейнов крыльев 37 – 47 футов – крыло 12 футов 128
7 14 Установка труб мачты крыла 129
7 15 Установка узла управления ходом 130
7 15 1 Монтаж клапана управления ходом 130
7 15 2 Монтаж передней части управления ходом 131
7 15 3 Монтаж задней части управления ходом 132
7 16 Установка копирующих колес с регулировкой храповиком 133
7 16 1 Установка опоры копирующего колеса – регулировка храповиком 133
7 16 2 Установка рычага копирующего колеса и штанг – регулировка храповиком 134
7 16 3 Сборка шарнирного кронштейна копирующего колеса – регулировка
храповиком 135
7 16 4 Прикрепление шарнирного кронштейна копирующего колеса к штангам –
регулировка храповиком 136
7 16 5 Установка ступиц копирующих колес и колес – регулировка храповиком 137
7 17 Установка гидравлических копирующих колес 138
7 17 1 Установка опоры копирующего колеса центральной рамы – гидравлика 138
7 17 2 Установка тяги копирующего колеса центральной рамы – гидравлика 139
7 17 3 Сборка оси копирующего колеса центральной рамы – гидравлика 140
7 17 4 Установка оси копирующего колеса центральной рамы – гидравлика 141
7 17 5 Установка опоры копирующего колеса рамы крыла – гидравлика 142
7 17 6 Установка тяг копирующего колеса рамы крыла – гидравлика 143
7 17 7 Сборка оси копирующего колеса рамы крыла – гидравлика 144
7 17 8 Установка узла оси копирующего колеса рамы крыла – гидравлика 145
7 17 9 Установка ступиц копирующих колес и колес – гидравлика 146
7 17 10 Установка труб подъемника копирующего колеса- гидравлика 147
7 18 Установка габаритных фонарей 148
7 18 1 Установка жгута проводов габаритных фонарей 149
7 19 Установка заднего тягово-сцепного устройства 150
7 20 Установка гидравлики 152
7 20 1 Установка цилиндров центрального подъемника 15 3
7 20 2 Установка цилиндров подъемника крыла 15 4
Рыхлительный культиватор
9971434СНА
Содержание
7 21
7 20 3 Установка гидравлики подъемника 19 – 23 фута 15 5
7 20 4 Установка гидравлики подъемника 25 – 29 футов 15 7
7 20 5 Установка гидравлики подъемника 31 – 41 фут 159
7 20 6 Установка гидравлики подъемника 37 – 47 футов 16 1
7 20 7 Установка цилиндров складывания 19 – 29 футов 16 2
7 20 8 Установка центральных цилиндров складывания 31 – 47 футов 16 3
7 20 9 Установка наружных цилиндров складывания 31 – 47 футов 16 4
7 20 1 О Установка гидравлики складывания 19 – 29 футов 16 5
7 20 11 Установка гидравлики складывания 31 – 39 футов – без наружного крыла 16 7
7 20 12 Установка гидравлики складывания 37 – 47 футов – с наружным крылом 16 9
Места установки сошников – интервал 12 дюймов 171
7 21 1 Места установки сошников 13 футов – интервал 12 дюймов 17 1
7 21 2 Места установки сошников 15 футов – интервал 12 дюймов 17 3
7 21 3 Места установки сошников 17 футов – интервал 12 дюймов 17 5
7 21 4 Места установки сошников 19 футов – интервал 12 дюймов 17 7
7 21 5 Места установки сошников 21 фут – интервал 12 дюймов 17 9
7 21 6 Места установки сошников 23 фута – интервал 12 дюймов 18 1
7 21 7 Места установки сошников 25 футов – интервал 12 дюймов 18 3
7 21 8 Места установки сошников 27 футов – интервал 12 дюймов 18 5
7 21 9 Места установки сошников 29 футов – интервал 12 дюймов 18 7
7 21 1 О Места установки сошников 31 фут – интервал 12 дюймов 18 9
7 21 11 Места установки сошников 33 фута – интервал 12 дюймов 19 1
7 21 12 Места установки сошников 35 футов – интервал 12 дюймов 19 3
7 21 13 Места установки сошников 37 футов – крыло 9 футов – интервал 12 дюймов
19 5
7 21 14 Места установки сошников 37 футов – крыло 12 футов – интервал 12
дюймов 19 7
7 21 15 Места установки сошников 39 футов – крыло 9 футов – интервал 12 дюймов
199
7 21 16 Места установки сошников 39 футов – крыло 12 футов – интервал 12
дюймов 20 1
7 21 17 Места установки сошников 41 фут – интервал 12 дюймов 20 3
7 21 18 Места установки сошников 43 фута – интервал 12 дюймов 20 5
7 21 19 Места установки сошников 45 футов – интервал 12 дюймов 20 7
7 21 20 Места установки сошников 47 футов – интервал 12 дюймов 209
7 22 Места установки сошников – интервал 15 дюймов 211
7 22 1 Места установки сошников 13 футов – интервал 15 дюймов 211
7 22 2 Места установки сошников 15 футов – интервал 15 дюймов 213
7 22 3 Места установки сошников 17 футов – интервал 15 дюймов 215
7 22 4 Места установки сошников 19 футов – интервал 15 дюймов 217
7 22 5 Места установки сошников 21 фут – интервал 15 дюймов 219
7 22 6 Места установки сошников 23 фута – интервал 15 дюймов 221
7 22 7 Места установки сошников 2 5 футов – интервал 15 дюймов 223
7 22 8 Места установки сошников 27 футов – интервал 15 дюймов 225
7 22 9 Места установки сошников 29 футов – интервал 15 дюймов 227
7 22 1 О Места установки сошников 31 фут – интервал 15 дюймов 229
7 22 11 Места установки сошников 33 фута – интервал 15 дюймов 231
7 22 12 Места установки сошников 35 футов – интервал 15 дюймов 233
7 22 13 Места установки сошников 37 футов – крыло 9 футов – интервал 15 дюймов
235
7 22 14 Места установки сошников 37 футов – крыло 12 футов – интервал 15
дюймов 2 37
7 22 15 Места установки сошников 39 футов – крыло 9 футов – интервал 15 дюймов
2 39
Рыхлительный культиватор
9971434СНА
Содержание
7 22 16 Места установки сошников 39 футов – крыло 12 футов – интервал 15
дюймов 241
7 22 17 Места установки сошников 41 фут – интервал 15 дюймов 243
7 22 1 8 Места установки сошников 43 фута – интервал 15 дюймов 245
7 22 19 Места установки сошников 45 футов – интервал 15 дюймов 247
7 22 20 Места установки сошников 47 футов – интервал 15 дюймов 249
8 Предметный указатель 251
